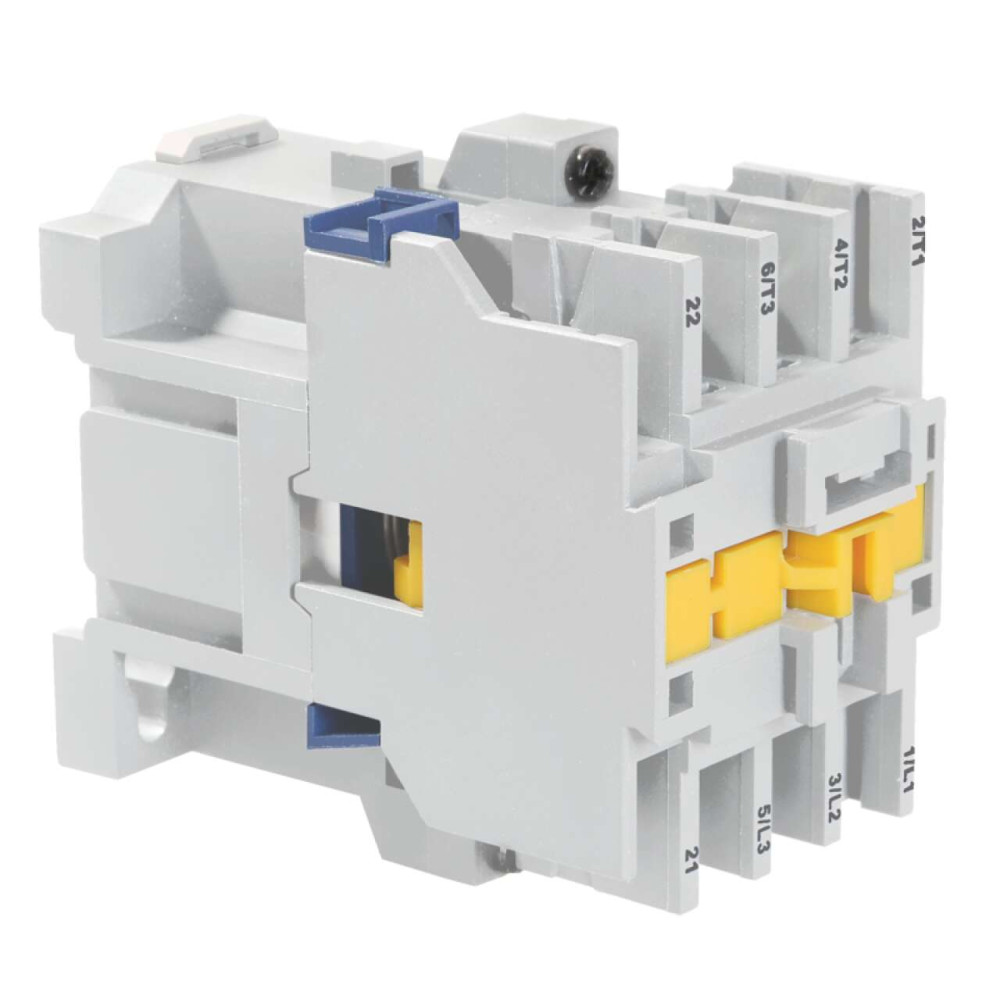

ОформитьКонтактор ПМ12-025100 110В IEK
KKP-025-110-10
Контакторы электромагнитные серии ПМ12 на ток нагрузки от 10 до 63А (АС-3) предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).
Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов.
Исполнения на ток нагрузки 63 А - две группы (замыкающую и размыкающую).
По своим характеристикам контакторы соответствуют требованиям ГОСТ Р 50030.4.1.
Степень защиты, обеспечиваемая оболочкой контакторов ПМ12-ХХХХ0Х IP00 по ГОСТ 14254, контакторов ПМ12-ХХХХ5Х IP20 по ГОСТ 14254. Климатическое исполнение и категория применения контакторов УХЛ4 по ГОСТ 15150.
Преимущества
- Контактор ПМ12 известная марка на рынке.
- ПМ12 IEK - соответствие монтажных размеров, серии ПМ12.
- Самые лучшие среди производителей ПМ12 эксплуатационные характеристики - коммутационная износостойкость выше в 4 раза.
Документация
Модели для проектировщиков
Класс: Контактор или силовое реле (ID: EC000196)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF001378 | Номин рабочий ток Ie 400 В | 25 | А |
| EF003978 | Номин напряжение питания цепи управ Us AC 50 Гц | 110 | В |
| EF003980 | Номин напряж питания цепи управ Us пост тока DC | - | В |
| IEK_F000260 | Доп конт - Защита от сверхтоков - предохр gG | 10 | А |
| IEK_F000256 | Доп конт - Номин напряжение изоляции Ui | 660 | В |
| IEK_F000197 | Условный ток короткого замыкания Inc | 3000 | А |
| EF001366 | Номин напряжение изоляции Ui | 660 | В |
| EF005474 | Степень защиты - IP | IP00 | |
| EF000167 | Вес | 0,49 | кг |
| IEK_F000207 | Жесткий кабель без наконечника | 2,5...6 | мм² |
| EF000003 | Тип монтажа | При помощи винтов, на DIN-рейку | |
| IEK_F000254 | Доп конт - Номин напряжение Un AC | < 660 | В |
| EF002386 | Температура эксплуатации | -40...+55 | °C |
| IEK_F000203 | Максимальная частота коммутаций | 1200 | циклов в час |
| EF001376 | Кол-во вспомогат норм разомкнутых-НО конт | 1 | |
| IEK_F000220 | Комутационная износоуст при АС-3 | 1 | млн циклов |
| EF006820 | Тип подключения вспомогат цепей | Винтовое соединение | |
| IEK_F000198 | Защита от сверхтоков - предохр gG | 40 | А |
| IEK_F000187 | Номин раб напряжение переменного тока Ue | 230, 400, 660 | В |
| IEK_F000255 | Доп конт - Номин напряжение Un DC | < 440 | В |
| IEK_F000257 | Доп конт - Ток термической стойкости In | 10 | А |
| EF005520 | Момент затяжки | 1,2 | Нм |
| IEK_F000215 | Диапазоны напряж управления при отпускании Uc | 0,3...0,6 | |
| IEK_F000258 | Доп конт - Минимальная вкл способность Umin | 24 | В |
| IEK_F000206 | Гибкий кабель без наконечника | 2...4 | мм² |
| EF002993 | Номин импульсное напряжение | 6 | кВ |
| IEK_F000004 | Климатическое исполнение | УХЛ4 | |
| IEK_F000262 | Доп конт - Сопротивление изоляции | > 10 | мОм |
| IEK_F000261 | Доп конт - Макс кратковременная нагрузка | 100 | А |
| IEK_F000259 | Доп конт - Минимальная вкл способность Imin | 10 | мА |
| EF008242 | Тип напряжения управления | Перемен./постоян. (AC/DC) | |
| IEK_F000214 | Диапазоны напряж управления при срабатыв Uc | 0,85...1,1 | |
| EF000008 | Ширина | 54.0 | мм |
| IEK_F000223 | Мех износостойкость | 5.0 | млн циклов |
| EF000040 | Высота | 83.0 | мм |
Характеристики
- class Контактор или силовое реле
- Вес 0,49
- Высота 83.0
- Гибкий кабель без наконечника 2...4
- Диапазоны напряж управления при отпускании Uc 0,3...0,6
- Диапазоны напряж управления при срабатыв Uc 0,85...1,1
- Доп конт - Защита от сверхтоков - предохр gG 10
- Доп конт - Макс кратковременная нагрузка 100
- Доп конт - Минимальная вкл способность Imin 10
- Доп конт - Минимальная вкл способность Umin 24
- Доп конт - Номин напряжение Un AC < 660
- Доп конт - Номин напряжение Un DC < 440
- Доп конт - Номин напряжение изоляции Ui 660
- Доп конт - Сопротивление изоляции > 10
- Доп конт - Ток термической стойкости In 10
- Жесткий кабель без наконечника 2,5...6
- Защита от сверхтоков - предохр gG 40
- Климатическое исполнение УХЛ4
- Кол-во вспомогат норм разомкнутых-НО конт 1
- Комутационная износоуст при АС-3 1
- Максимальная частота коммутаций 1200
- Мех износостойкость 5.0
- Момент затяжки 1,2
- Номин импульсное напряжение 6
- Номин напряж питания цепи управ Us пост тока DC -
- Номин напряжение изоляции Ui 660
- Номин напряжение питания цепи управ Us AC 50 Гц 110
- Номин раб напряжение переменного тока Ue 230, 400, 660
- Номин рабочий ток Ie 400 В 25
- Степень защиты - IP IP00
- Температура эксплуатации -40...+55
- Тип монтажа При помощи винтов, на DIN-рейку
- Тип напряжения управления Перемен./постоян. (AC/DC)
- Тип подключения вспомогат цепей Винтовое соединение
- Условный ток короткого замыкания Inc 3000
- Ширина 54.0
В наличии на складе: Ожидается поступление
463р.
- Ожидается поступление
- Код товара: KKP-025-110-10
- Артикул: KKP-025-110-10
