PRIMER Коробка напольная под лючок ONFLOOR 24 IEK
24513-KNU-80-16-PA-9011

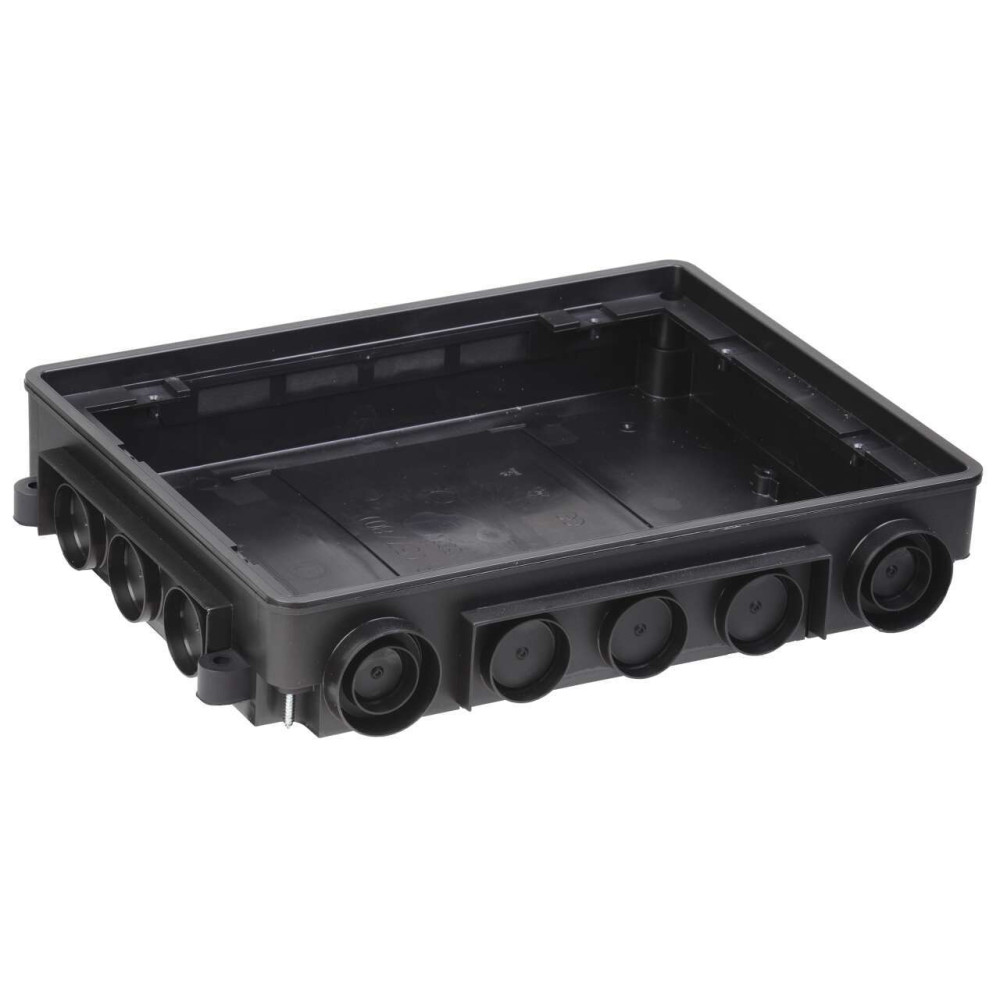

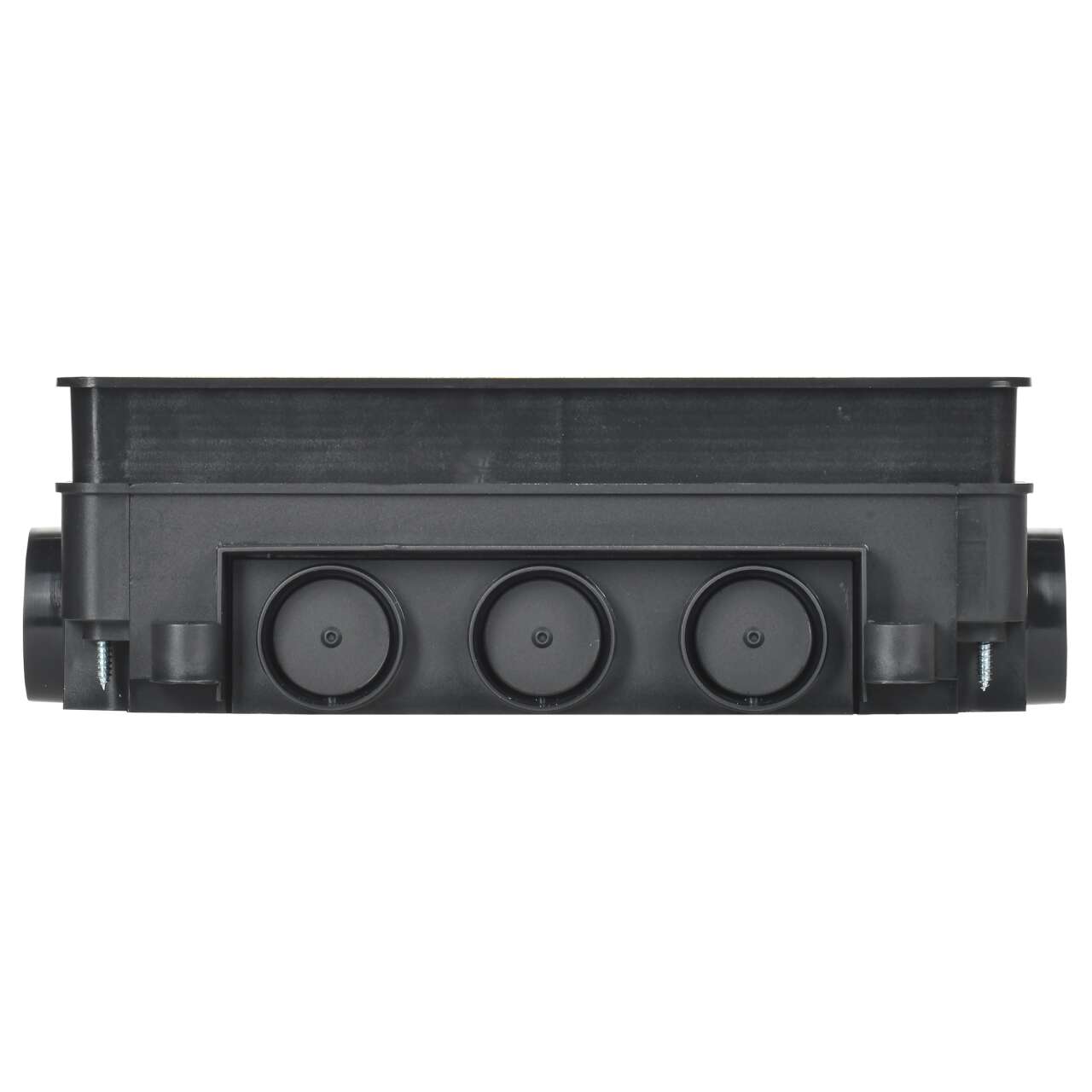

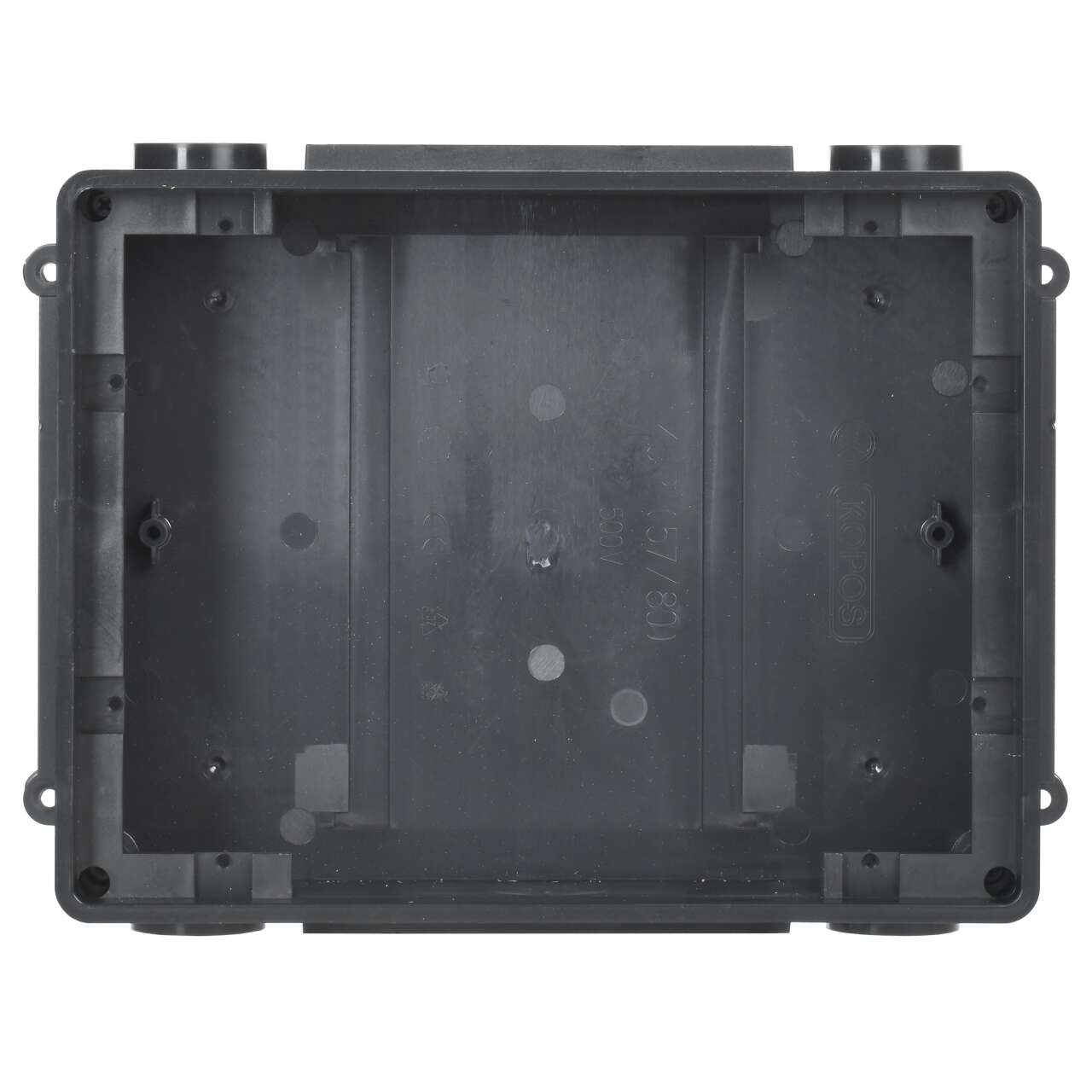

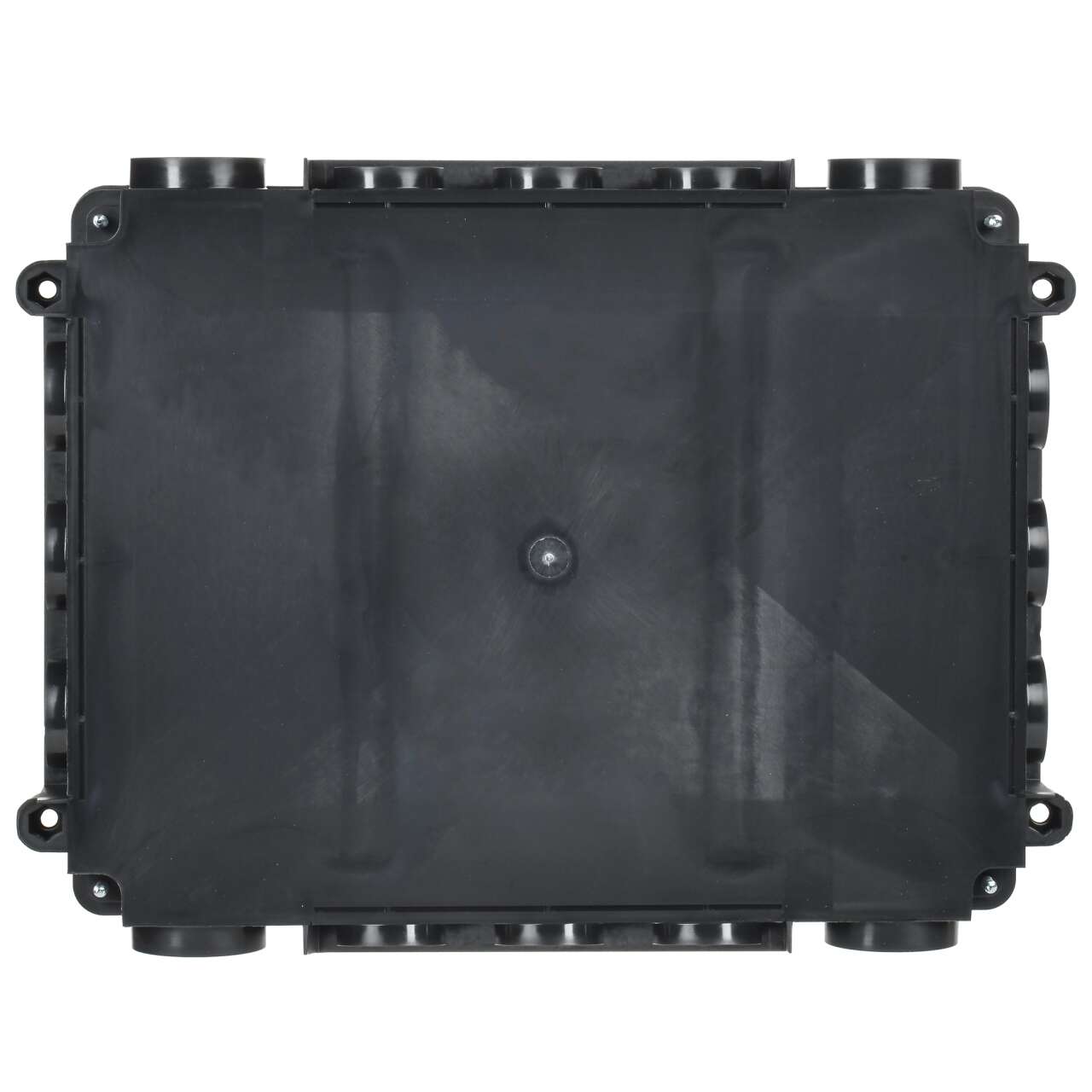

Коробка напольная ONFLOOR 24. Предназначена для установки лючка ONFLOOR 12: KNL-57-12-7012 или ONFLOOR 24: KNU-80-16-PA-9011 в бетонный пол толщиной 80-95 мм. Перед заливкой коробку необходимо зафиксировать на монтажной поверхности, предварительно просверлив основание коробки. Требуемую высоту коробки можно выставить с помощью винтов, которые регулируют высоту внутреннего вкладыша коробки (винты находятся на каждой из вершин коробки) в диапазоне от 80 мм до 95 мм. В случае если слой бетона будет выше чем 95 мм необходимо использовать нивелирующий комплект: KNK-SN-9011 (приобретается отдельно). В коробке предусмотрены вводы для электромонтажных труб (D 25/32/40 мм) или металлического лотка 35х100 мм. Для исключения попадания раствора внутрь коробки во время заливки бетона в комплекте поставляется защитная крышка. После застывания смеси защитную крышку удалить. Комплект поставки: Коробка напольная ONFLOOR 24 - 1 шт., защитная крышка - 1 шт., комплект крепежа - 1 компл. Материал: полиамид. Цвет: черный.
Преимущества
- Надежная организация скрытого монтажа ЭУИ в полу.
- Высокая механическая прочность.
Особенности конструкции

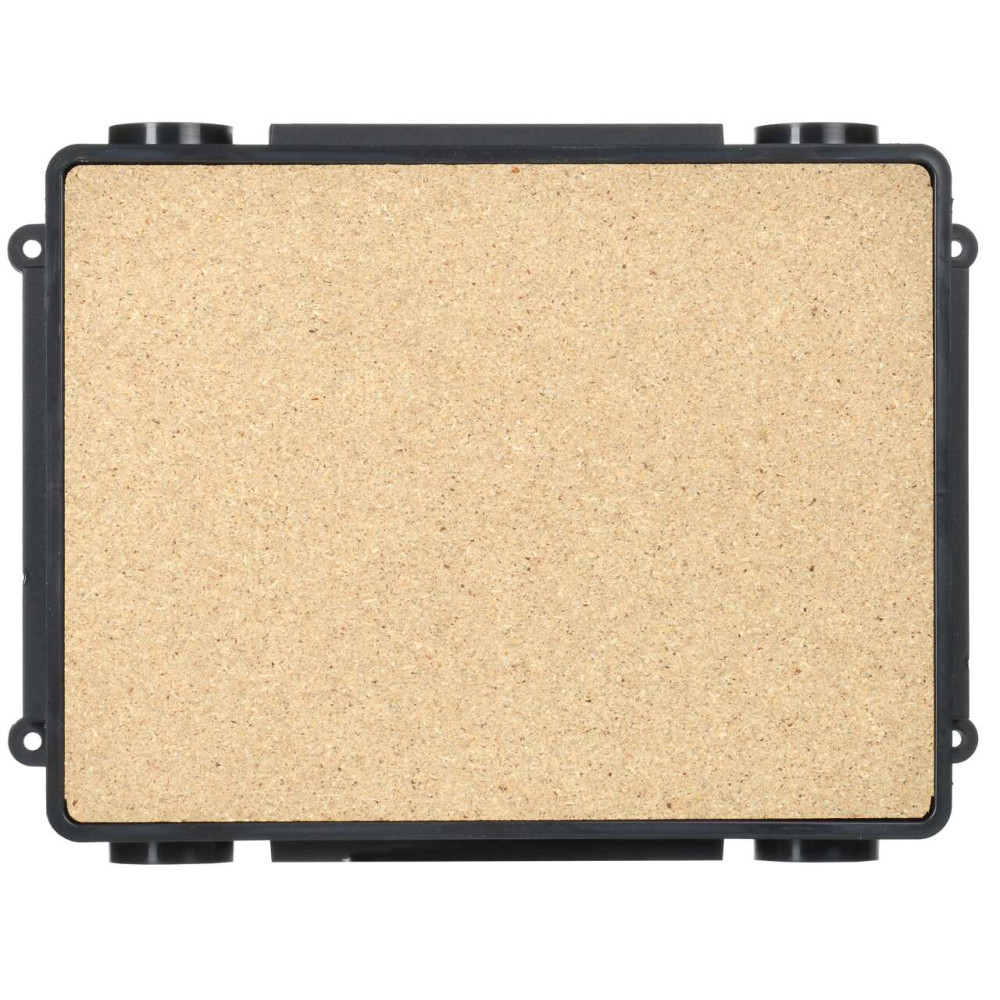

Наличие крышки напольной коробки защитит от попадания бетона при заливке. Регулировка высоты напольной коробки при монтаже может достигаться как за счет наличия регулировочных винтов (до 95 мм), так и за счет нивелирующего комплекта.

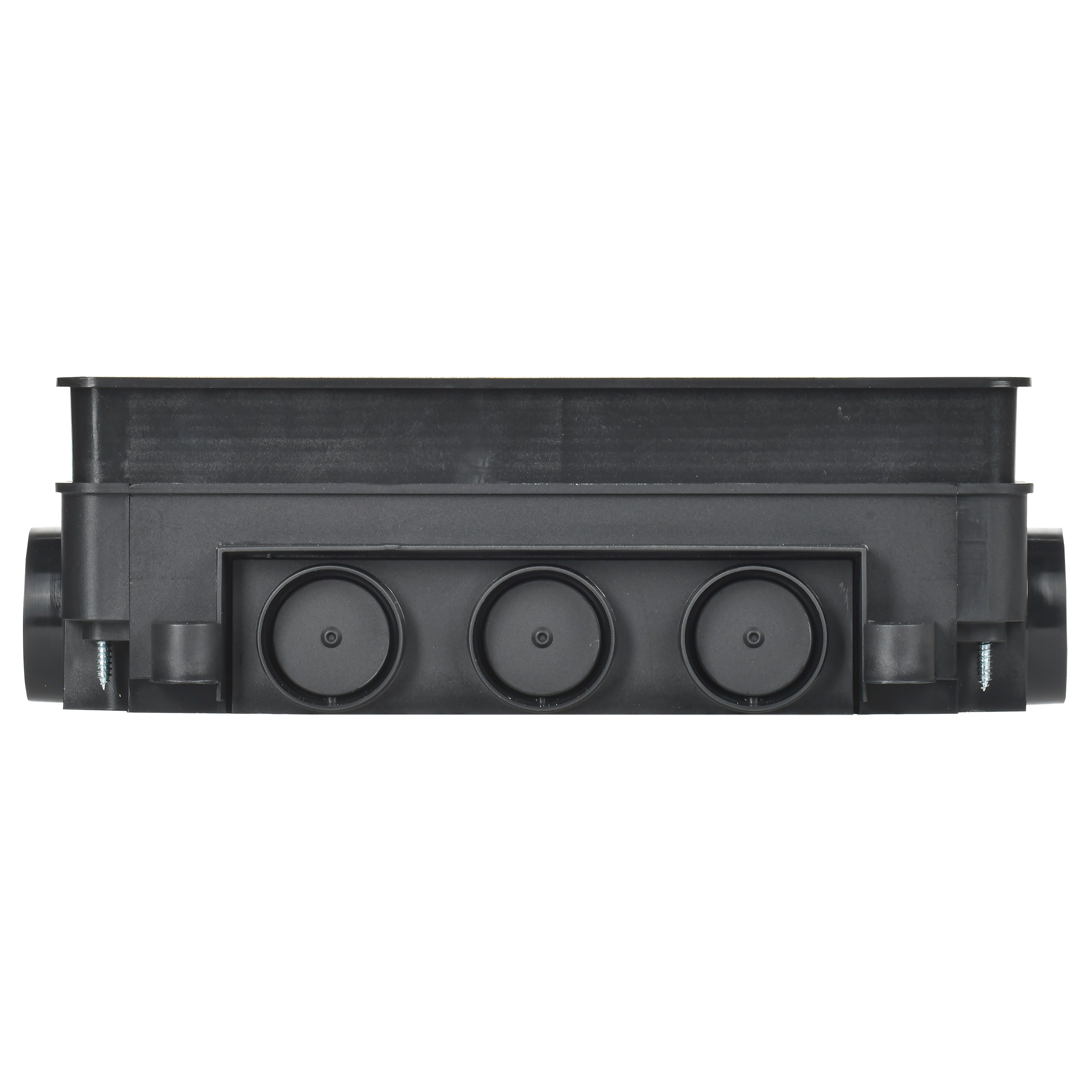

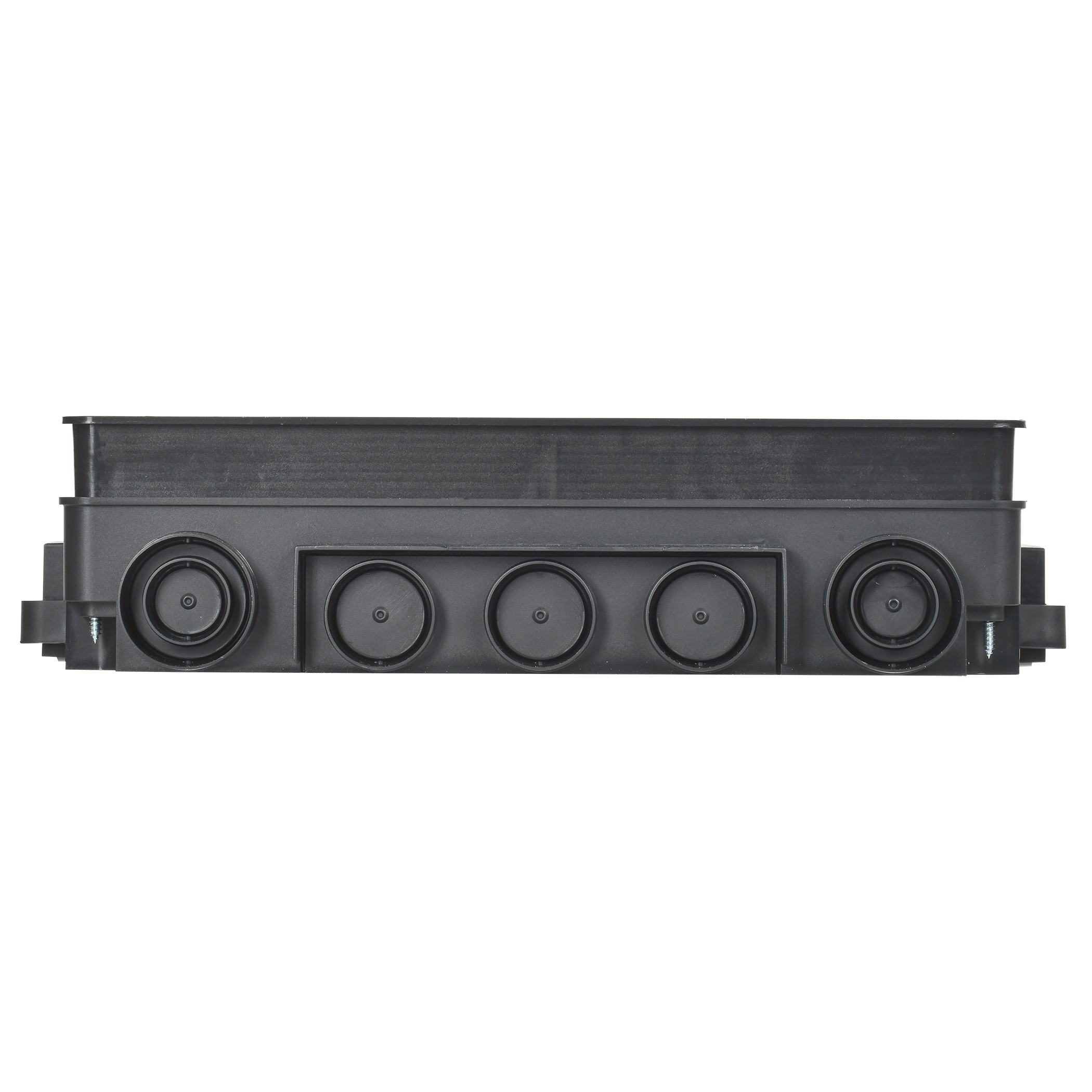

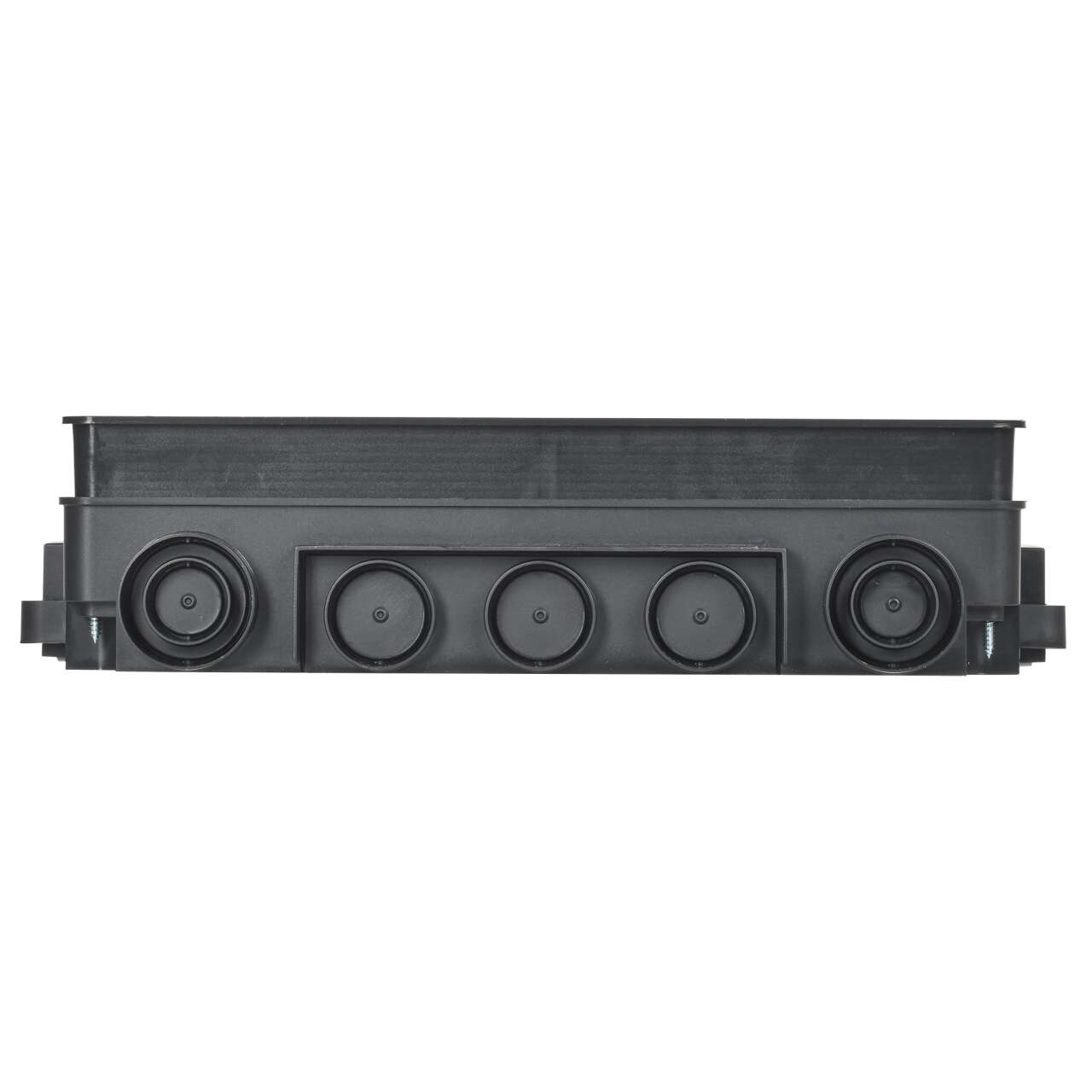

Возможен монтаж с трубами (стальные или ПВХ) и с лотком габарита 35х150 мм. Диаметры вводной трубы – 25, 32 и 40 мм.
Документация
Сертификаты
Дополнительные изображения

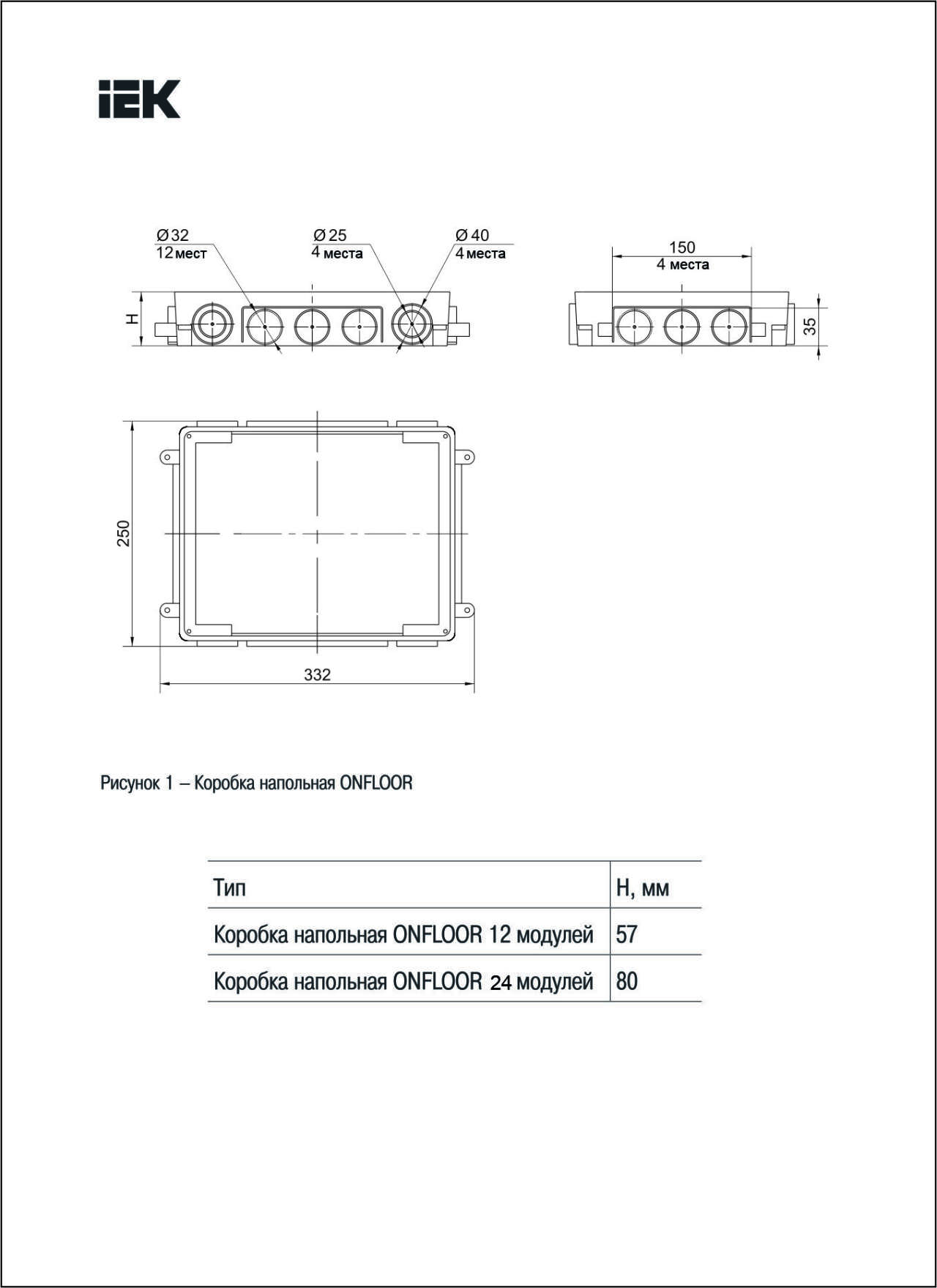

Характеристики
- class Монтажная коробка для установки под полом
- Вес 0.8
- Высота-габаритный размер 80
- Гарантийный срок, Лет 1
- Глубина выемки в полу 80...95
- Диаметры отв для ввода труб 25, 32, 40
- Длина - встраиваемый размер 332
- Длина - габаритный размер 332
- Защитная рамка коврового покрытия Нет
- Макс количество модулей 24
- Материал Пластик
- Мин глубина встраивания 80
- Монтажный диаметр - ниши -
- Наруж диаметр -
- Номер цвета RAL 9011
- Номин напряжение изоляции Ui 500
- Подходит для влажной уборки Нет
- Подходит для магистралей проходящих по черновому полу Нет
- Подходит для укладки в двойной пол Нет
- Подходит для установки в фальш-пол Нет
- Рабочая нагрузка 1500
- Разм отв для ввода металлолотка 150х35
- С выполнен монтаж отверстия в ковролине Нет
- Степень защиты - IP IP30
- Температура эксплуатации -5...+70
- Термостойкость до 850
- Тип крышки Прямоугольн.
- Форма крышки Прямоугольн.
- Цвет Черный
- Ширина - встраиваемый размер 250
- Ширина - габаритный размер 250
В наличии на складе: 351 шт.
8030.00р.
- На складе
- Код товара: KNU-80-16-PA-9011
- Артикул: 24513-KNU-80-16-PA-9011
