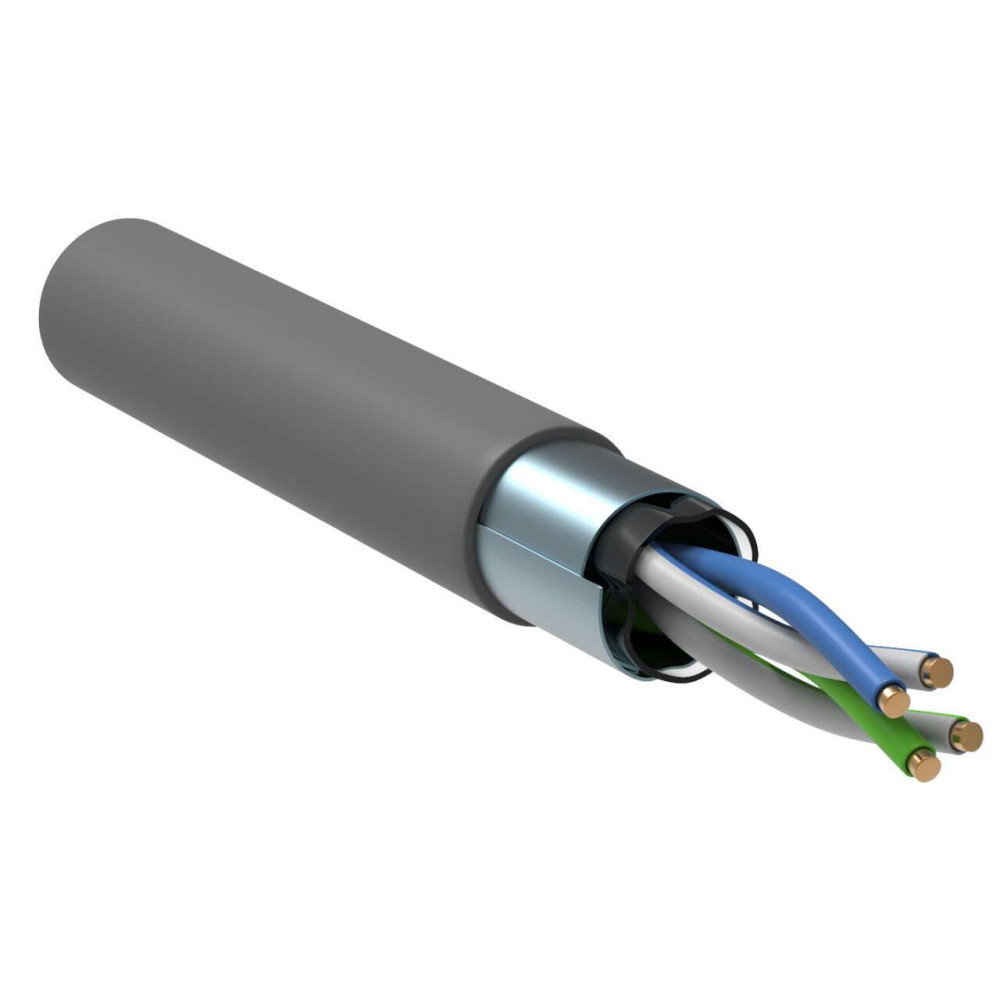

ITK Витая пара F/UTP кат.5E 2х2х24AWG solid LSZH нг(А)-HF серый (500м)

LC1-C5E02-321

Описание
Характеристики

Кабель ITK категории 5е для внутренней прокладки 2х парный F/UTP в оболочке LSZH, цвет серый. Применяется для построения структурированных кабельных систем, локальных вычислительных сетей, для общей коммуникационной инфраструктуры зданий, для магистральных и горизонтальных подсистем и для организации «последней мили».

Аналоги: LC1-C5E02-311

Преимущества

Широкий ассортимент кабеля.
Материал изготовления проводников витых пар - высококачественная электротехническая медь.
Защита сетей от электромагнитных помех и излучений благодаря экранированному кабелю.
Исполнение оболочек соответствует нормам пожарной безопасности (негорючие, нетоксичные, с низким газо- и дымо- выделением), что подтверждают сертификаты ГОСТ Р.
Удобная и понятная маркировка.
Соответствие ГОСТ Р 54429-2011, международному стандарту ISO/IEC:2002(Е), классу огнестойкости IEC 60332-1.
Минимальные сроки поставки.

Особенности конструкции

В основе LAN-кабеля ITK лежат пары, образованные двумя токопроводящими медными проводниками, покрытыми изоляцией из ПВХ или полиэтилена высокой плотности, скрученные между собой с определенным шагом повивки и защищенные внешней оболочкой. Токопроводящие проводники могут быть однопроволочными и многопроволочными. Последние применяются в кабелях, используемых для изготовления коммутационных шнуров (патч-кордов). Кабели в зависимости от рабочей частоты делятся на категории 5Е, 6, 6А и 7. Количество пар под оболочкой в зависимости от типа витой пары варьируется от 1 до 100; они могут быть экранированными и неэкранированными. Оболочка витой пары для внутренней прокладки в основном производится из ПВХ, полиэтилена или материала на основе комбинаций полиэтилена, поливинилхлорида и специальных добавок, замедляющего горение, малодымного и не содержащего галогенов в продуктах горения (LSZH), и также может быть неэкранированной или экранированной фольгой, металлической лентой или оплеткой из металлических проволок. На кабелях ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. Кабели поставляются в картонных коробках по 305 и 500 метров или на деревянных барабанах.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
ITK_Cable_5e_passp_ru_eng_3.pdf

Дополнительные изображения

Модели для проектировщиков

База оборудования
ITK_08.2020.sdf

Класс: Кабель витая пара (ID: EC003249)

ID	Описание	Значение	Ед. изм.
EF001619	Категория	5E
EF001692	Размер AWG	24
EF001621	Диаметр проводника	0.51	мм
EF001622	Материал проводника	Медь
EF001624	Экран поверх скрутки	Фольга
EF001623	Экран поверх элемента скрутки	Нет
EF001625	Материал внешн оболочки	Прочее
EF001632	Класс проводника	Класс 1 (однопроволочная жила)
EF001688	Количество элементов скрутки	2
EF001792	Количество жил	4
EF002386	Температура эксплуатации	-60...70	°C
EF001618	Цвет внешн оболочки	Серый
IEK_F000131	Внешний диаметр кабеля	6,0±0,2	мм
EF000536	Длина кабеля	500	м
EF011577	Класс огнестойкости	П1б.8.1.2.1
EF003792	Свободный от галогенов	Да
EF003799	С пониженным дымовыделением	Да
EF003802	Тип скрутки	Повив
EF003983	Рабочее напряжение	≤ 48	В
EF001617	Элемент скрутки	Парный
IEK_F000692	С металлическим тросом	Нет
EF008387	NVP показатель	69	процентов
EF000061	Изоляция жилы	Твердый полиэтилен
IEK_F000134	Электрическая прочность диэлектрика	1000
EF001628	Волновое сопротивление	100	Ом
IEK_F001131	Макс рассогласование емкости пФ на 100м	160
EF003689	Прокладка в земле	Нет
IEK_F000136	Макс взаимная емкость на длине 100 метров	5.6	нФ
IEK_F000133	Сопротивление изоляции	5000	мОм
IEK_F000132	Макс контактное сопротивление	20	мОм
RF000033	Марка кабеля/провода	F/UTP
IEK_F000135	Макс сопр постоян току на 100м и 20°С не более	9,5	Ом
IEK_F000137	Номинальная скорость передачи	69	процентов
EF008801	Частота сигнала	100	МГц
EF000024	Устойчивость к УФ-излучению	Нет
EF000067	Маркировка жил	Цвет
EF008326	Монтажная температура	-10...50	°C
EF000060	Номин сечение проводника	0,20	мм²
EF008027	С пониженным дымовыделением	Да
EF001686	Температура при эксплуат в неподвижн состоянии-без движ	-60...70	°C

Характеристики

class Кабель витая пара
NVP показатель 69
Внешний диаметр кабеля 6,0±0,2
Волновое сопротивление 100
Гарантийный срок, Лет 1
Диаметр проводника 0.51
Длина кабеля 500
Изоляция жилы Твердый полиэтилен
Категория 5E
Класс огнестойкости П1б.8.1.2.1
Класс проводника Класс 1 (однопроволочная жила)
Количество жил 4
Количество элементов скрутки 2
Макс взаимная емкость на длине 100 метров 5.6
Макс контактное сопротивление 20
Макс рассогласование емкости пФ на 100м 160
Макс сопр постоян току на 100м и 20°С не более 9,5
Марка кабеля/провода F/UTP
Маркировка жил Цвет
Материал внешн оболочки Прочее
Материал проводника Медь
Монтажная температура -10...50
Номин сечение проводника 0,20
Номинальная скорость передачи 69
Прокладка в земле Нет
Рабочее напряжение ≤ 48
Размер AWG 24
С металлическим тросом Нет
С пониженным дымовыделением Да,Да
Свободный от галогенов Да
Сопротивление изоляции 5000
Температура при эксплуат в неподвижн состоянии-без движ -60...70
Температура эксплуатации -60...70
Тип скрутки Повив
Устойчивость к УФ-излучению Нет
Цвет внешн оболочки Серый
Частота сигнала 100
Экран поверх скрутки Фольга
Экран поверх элемента скрутки Нет
Электрическая прочность диэлектрика 1000
Элемент скрутки Парный

В наличии на складе: Ожидается поступление

25870р.

Ожидается поступление
Код товара: LC1-C5E02-321
Артикул: LC1-C5E02-321
