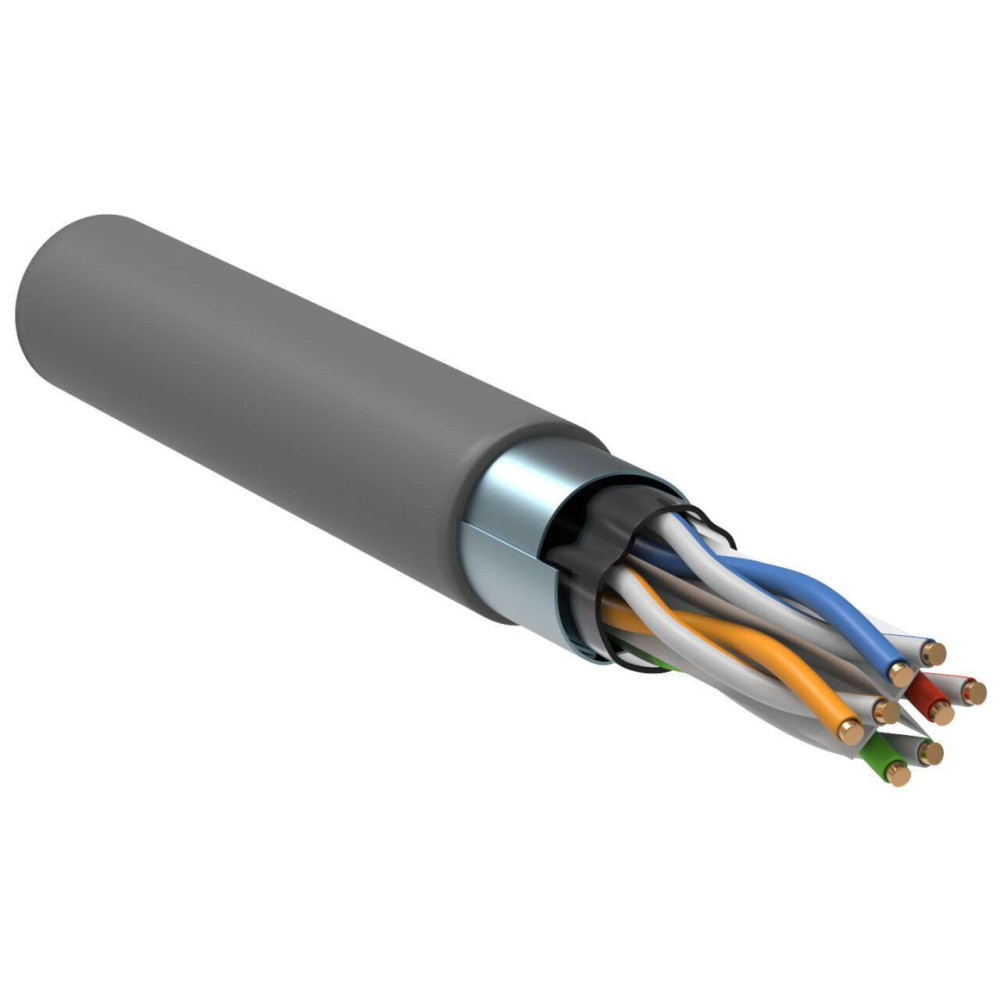

ОформитьITK Витая пара F/UTP кат.6 4х2х23AWG solid PVC серый (305м)
Преимущества
- Применимы для сетей ISDN, 10baseT, 100baseT, 1000baseT, EIA RS 232/485, 155 Mbit ATM, Token Ring.
- Соответствие международным стандартам.
- Расширенный частотный диапазон.
- Экранированные кабели прекрасно защищают сети от больших электромагнитных помех и излучений.
- Проводники витых пар изготовлены из высококачественной цельнотянутой меди.
- Возможно исполнение в оболочках, соответствующих нормам пожарной безопасности.
- Большой выбор типов кабеля в зависимости от требований и нужд заказчика.
- Удобная и понятная маркировка.
- Минимальные сроки поставки.
- Сертификация по ГОСТ Р.
Особенности конструкции
В основе LAN-кабеля ITK лежат пары, образованные двумя токопроводящими медными проводниками, покрытыми изоляцией из ПВХ или полиэтилена высокой плотности, скрученные между собой с определенным шагом повивки и защищенные внешней оболочкой. Токопроводящие проводники могут быть однопроволочными и многопроволочными. Последние применяются в кабелях, используемых для изготовления коммутационных шнуров (патч-кордов). Кабели в зависимости от рабочей частоты делятся на категории 5Е, 6, 6А и 7. Количество пар под оболочкой в зависимости от типа витой пары варьируется от 1 до 100; они могут быть экранированными и неэкранированными. Оболочка витой пары для внутренней прокладки в основном производится из ПВХ, полиэтилена или материала на основе комбинаций полиэтилена, поливинилхлорида и специальных добавок, замедляющего горение, малодымного и не содержащего галогенов в продуктах горения (LSZH), и также может быть неэкранированной или экранированной фольгой, металлической лентой или оплеткой из металлических проволок. На кабелях ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. Кабели поставляются в картонных коробках по 305 и 500 метров или на деревянных барабанах.
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
Класс: Кабель витая пара (ID: EC003249)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF001619 | Категория | 6 | |
| EF001692 | Размер AWG | 23 | |
| EF001621 | Диаметр проводника | 0.57 | мм |
| EF001622 | Материал проводника | Медь | |
| EF001624 | Экран поверх скрутки | Фольга | |
| EF001623 | Экран поверх элемента скрутки | Нет | |
| EF001625 | Материал внешн оболочки | ПВХ (PVC) | |
| EF001632 | Класс проводника | Класс 1 (однопроволочная жила) | |
| EF001688 | Количество элементов скрутки | 4 | |
| EF001792 | Количество жил | 8 | |
| EF002386 | Температура эксплуатации | -60…70 | °C |
| EF001618 | Цвет внешн оболочки | Серый | |
| IEK_F000131 | Внешний диаметр кабеля | 7,5±0,2 | мм |
| EF000536 | Длина кабеля | 305 | м |
| EF011577 | Класс огнестойкости | О1.8.2.5.4 | |
| EF003792 | Свободный от галогенов | Нет | |
| EF003799 | С пониженным дымовыделением | Нет | |
| EF003802 | Тип скрутки | Повив | |
| EF003983 | Рабочее напряжение | ≤ 48 | В |
| EF008326 | Монтажная температура | -10...50 | °C |
| EF008801 | Частота сигнала | 250 | МГц |
| EF000060 | Номин сечение проводника | 0,25 | мм² |
| IEK_F000135 | Макс сопр постоян току на 100м и 20°С не более | 9,38 | Ом |
| IEK_F000692 | С металлическим тросом | Нет | |
| IEK_F000137 | Номинальная скорость передачи | 72 | процентов |
| EF001617 | Элемент скрутки | Парный | |
| EF000061 | Изоляция жилы | Твердый полиэтилен | |
| RF000033 | Марка кабеля/провода | F/UTP | |
| EF000067 | Маркировка жил | Цвет | |
| EF008027 | С пониженным дымовыделением | Нет | |
| IEK_F000136 | Макс взаимная емкость на длине 100 метров | 5.6 | нФ |
| IEK_F001131 | Макс рассогласование емкости пФ на 100м | 150 | |
| IEK_F000134 | Электрическая прочность диэлектрика | 1000 | |
| IEK_F000132 | Макс контактное сопротивление | 20 | мОм |
| IEK_F000133 | Сопротивление изоляции | 5000 | мОм |
| EF000024 | Устойчивость к УФ-излучению | Нет | |
| EF008387 | NVP показатель | 72 | процентов |
| EF001628 | Волновое сопротивление | 100 | Ом |
| EF003689 | Прокладка в земле | Нет | |
| EF001686 | Температура при эксплуат в неподвижн состоянии-без движ | -60…70 | °C |
Характеристики
- class Кабель витая пара
- NVP показатель 72
- Внешний диаметр кабеля 7,5±0,2
- Волновое сопротивление 100
- Гарантийный срок, Лет 1
- Диаметр проводника 0.57
- Длина кабеля 305
- Изоляция жилы Твердый полиэтилен
- Категория 6
- Класс огнестойкости О1.8.2.5.4
- Класс проводника Класс 1 (однопроволочная жила)
- Количество жил 8
- Количество элементов скрутки 4
- Макс взаимная емкость на длине 100 метров 5.6
- Макс контактное сопротивление 20
- Макс рассогласование емкости пФ на 100м 150
- Макс сопр постоян току на 100м и 20°С не более 9,38
- Марка кабеля/провода F/UTP
- Маркировка жил Цвет
- Материал внешн оболочки ПВХ (PVC)
- Материал проводника Медь
- Монтажная температура -10...50
- Номин сечение проводника 0,25
- Номинальная скорость передачи 72
- Прокладка в земле Нет
- Рабочее напряжение ≤ 48
- Размер AWG 23
- С металлическим тросом Нет
- С пониженным дымовыделением Нет,Нет
- Свободный от галогенов Нет
- Сопротивление изоляции 5000
- Температура при эксплуат в неподвижн состоянии-без движ -60…70
- Температура эксплуатации -60…70
- Тип скрутки Повив
- Устойчивость к УФ-излучению Нет
- Цвет внешн оболочки Серый
- Частота сигнала 250
- Экран поверх скрутки Фольга
- Экран поверх элемента скрутки Нет
- Электрическая прочность диэлектрика 1000
- Элемент скрутки Парный
- Ожидается поступление
- Код товара: LC1-C604-311
- Артикул: LC1-C604-311
