ITK Витая пара F/UTP кат.6 4х2х23AWG solid LSZH нг(А)-HF черный (305м)

LC3-C604-329

Описание
Характеристики

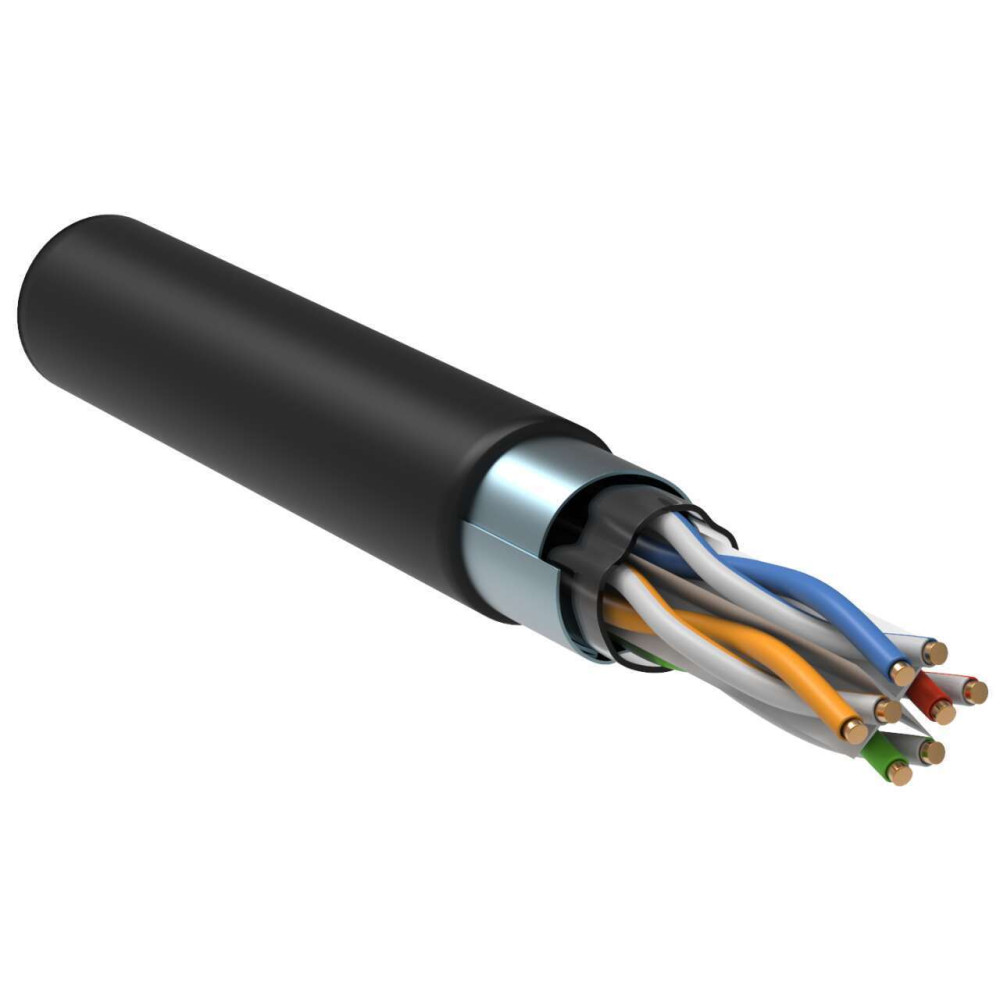

Кабель ITK категории 6 для внешней прокладки 4х парный F/UTP в оболочке LSZH, цвет черный. Применяется для построения структурированных кабельных систем, локальных вычислительных сетей, для общей коммуникационной инфраструктуры между зданиями, для магистральных подсистем и для организации уличной «последней мили».

Преимущества

Широкий ассортимент кабеля.
Материал изготовления проводников витых пар - высококачественная электротехническая медь.
Защита сетей от электромагнитных помех и излучений благодаря экранированному кабелю.
Исполнение оболочек соответствует нормам пожарной безопасности (негорючие, нетоксичные, с низким газо- и дымо- выделением), что подтверждают сертификаты ГОСТ Р.
Удобная и понятная маркировка.
Соответствие ГОСТ Р 54429-2011, международному стандарту ISO/IEC:2002(Е), классу огнестойкости IEC 60332-1.
Минимальные сроки поставки.

Особенности конструкции

В основе LAN-кабеля ITK лежат витые пары, образованные двумя медными однопроволочными жилами, покрытыми изоляцией из полиэтилена высокой плотности, скрученные между собой с определенным шагом повивки. Витые пары защищены внешней оболочкой, которая изготавливается из полиэтилена повышенной прочности, устойчивого к ультрафиолетовому излучению и большим перепадам температур. Для лучшей устойчивости к электромагнитным помехам под оболочкой может быть защитный экран. Витая пара внешней прокладки представлена категориями 5Е и 6. Количество пар под оболочкой в зависимости от типа витой пары варьируется от 2 до 100; они могут быть дополнительно экранированы фольгой, металлической лентой или оплеткой из металлических проволок. На кабелях ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. Кабели поставляются на деревянных барабанах по 305 и 500 метров.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
ITK_Cable_6_passp_ru_eng_4.pdf

Дополнительные изображения

Класс: Кабель витая пара (ID: EC003249)

ID	Описание	Значение	Ед. изм.
EF001619	Категория	6
EF001692	Размер AWG	23
EF001621	Диаметр проводника	0.57	мм
EF001622	Материал проводника	Медь
EF001624	Экран поверх скрутки	Фольга
EF001623	Экран поверх элемента скрутки	Нет
EF001625	Материал внешн оболочки	Прочее
EF001632	Класс проводника	Класс 1 (однопроволочная жила)
EF001688	Количество элементов скрутки	4
EF001792	Количество жил	8
EF002386	Температура эксплуатации	-60…70	°C
EF001618	Цвет внешн оболочки	Черный
IEK_F000131	Внешний диаметр кабеля	7,5±0,2	мм
EF000536	Длина кабеля	305	м
EF011577	Класс огнестойкости	П1б.8.1.2.1
EF003792	Свободный от галогенов	Да
EF003799	С пониженным дымовыделением	Да
EF003802	Тип скрутки	Повив
EF003983	Рабочее напряжение	≤ 48	В
EF000067	Маркировка жил	Цвет
IEK_F001131	Макс рассогласование емкости пФ на 100м	150
IEK_F000137	Номинальная скорость передачи	69	процентов
EF008387	NVP показатель	69	процентов
EF008801	Частота сигнала	250	МГц
IEK_F000136	Макс взаимная емкость на длине 100 метров	5.6	нФ
IEK_F000133	Сопротивление изоляции	5000	мОм
EF000024	Устойчивость к УФ-излучению	Нет
EF000061	Изоляция жилы	Твердый полиэтилен
IEK_F000132	Макс контактное сопротивление	20	мОм
EF008326	Монтажная температура	-10...50	°C
IEK_F000134	Электрическая прочность диэлектрика	1000
EF008027	С пониженным дымовыделением	Да
EF000060	Номин сечение проводника	0,25	мм²
EF001617	Элемент скрутки	Парный
EF003689	Прокладка в земле	Нет
EF001628	Волновое сопротивление	100	Ом
IEK_F000692	С металлическим тросом	Нет
IEK_F000135	Макс сопр постоян току на 100м и 20°С не более	9,38	Ом
RF000033	Марка кабеля/провода	F/UTP
EF001686	Температура при эксплуат в неподвижн состоянии-без движ	-60…70	°C

Характеристики

class Кабель витая пара
NVP показатель 69
Внешний диаметр кабеля 7,5±0,2
Волновое сопротивление 100
Гарантийный срок, Лет 1
Диаметр проводника 0.57
Длина кабеля 305
Изоляция жилы Твердый полиэтилен
Категория 6
Класс огнестойкости П1б.8.1.2.1
Класс проводника Класс 1 (однопроволочная жила)
Количество жил 8
Количество элементов скрутки 4
Макс взаимная емкость на длине 100 метров 5.6
Макс контактное сопротивление 20
Макс рассогласование емкости пФ на 100м 150
Макс сопр постоян току на 100м и 20°С не более 9,38
Марка кабеля/провода F/UTP
Маркировка жил Цвет
Материал внешн оболочки Прочее
Материал проводника Медь
Монтажная температура -10...50
Номин сечение проводника 0,25
Номинальная скорость передачи 69
Прокладка в земле Нет
Рабочее напряжение ≤ 48
Размер AWG 23
С металлическим тросом Нет
С пониженным дымовыделением Да,Да
Свободный от галогенов Да
Сопротивление изоляции 5000
Температура при эксплуат в неподвижн состоянии-без движ -60…70
Температура эксплуатации -60…70
Тип скрутки Повив
Устойчивость к УФ-излучению Нет
Цвет внешн оболочки Черный
Частота сигнала 250
Экран поверх скрутки Фольга
Экран поверх элемента скрутки Нет
Электрическая прочность диэлектрика 1000
Элемент скрутки Парный
