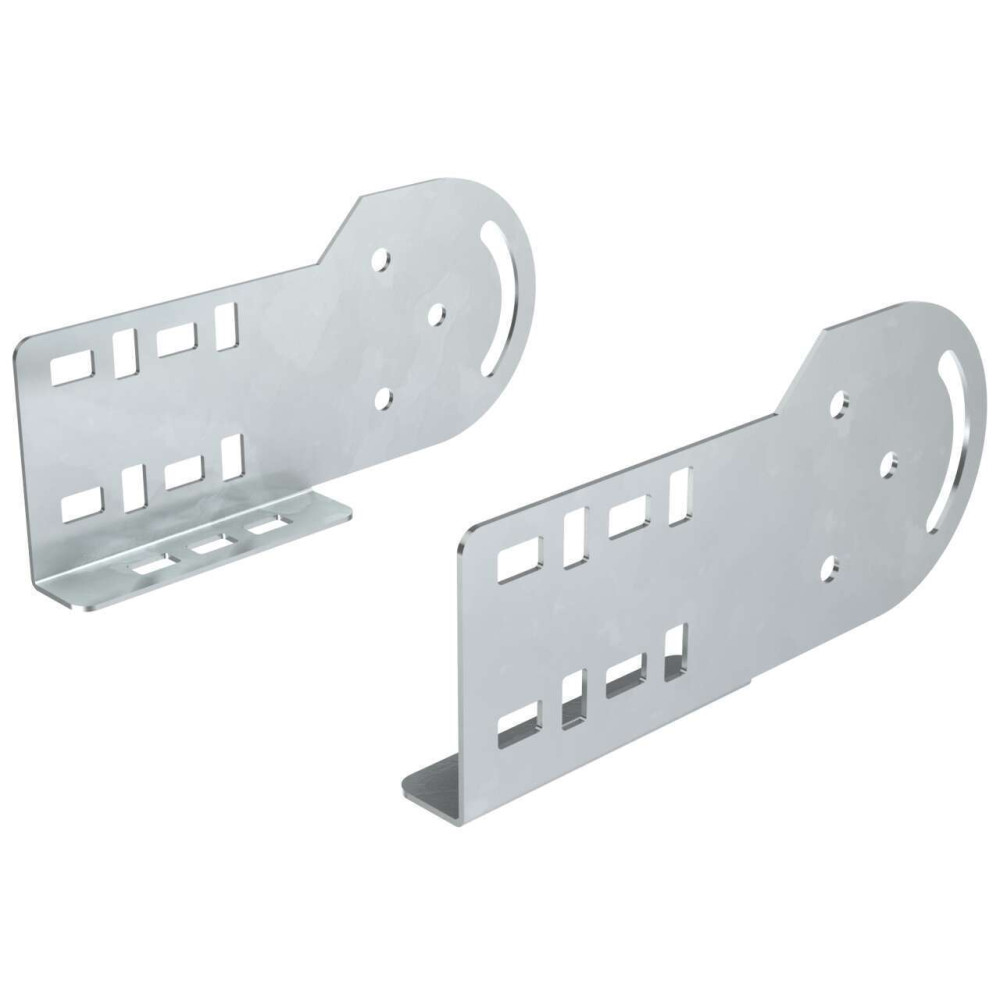

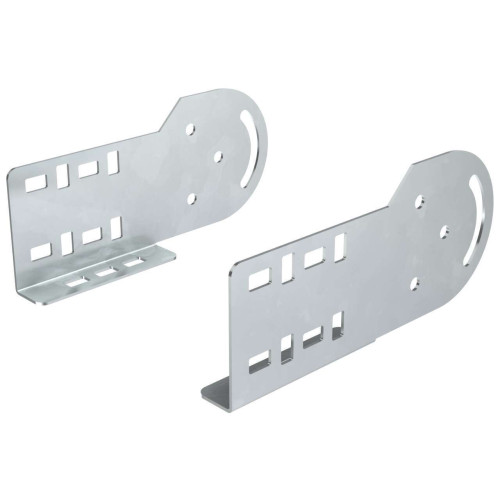

LESTA Соединитель шарнирный лестничный 80мм IEK
71377-LE-SLH06-080
Соединитель шарнирный лестничный используется при построении вертикальных поворотов кабельных под различными углами.
Преимущества
- Позволяет изменить направление кабельной трассы в вертикальной плоскости под произвольным углом.
Документация
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
- STEP-формат
LE-SLH06-080 LESTA Соединитель шарнирн. лестн. 80мм IEK 2.STEP - STEP-формат
LE-SLH06-080 LESTA Соединитель шарнирн. лестн. 80мм IEK 1.STEP - Чертеж dwg
LESTA Соединитель шарнирн. лестн. 80мм IEK 1 LE-SLH06-080.DWG - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Чертеж dwg
LESTA Соединитель шарнирн. лестн. 80мм IEK 2 LE-SLH06-080.DWG - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - База EPLAN
IEK. Кабельные несущие системы 2023v1 ePlan-EDZ.zip
Характеристики
- class Соединитель для кабельного лотка
- Вертикал-поворотный или шарнирный Да
- Вес 0,13
- Вид или марка материала Сталь оцинкованная
- Высота 63
- Гарантийный срок, Лет 3
- Горизонт-поворотный или шарнирный Нет
- Длина 168
- Защитное покрытие поверхности Оцинковка по методу Сендзимира
- Класс стойкости к коррозии 2
- Материал Сталь
- Модель или исполнение Соединитель продольный (пластина)
- Нержавеющая сталь травлёная Нет
- Подходит для кабель-канала Нет
- Подходит для лестничного лотка Да
- Подходит для лотка высотой 80
- Подходит для лотка шириной 200..600
- Подходит для обеспеч целостности цепи Да
- Подходит для проволоки проволочного лотка -
- Подходит для проволочного лотка Нет
- Тип соединения Винтовой разъем
- Толщина металла 1,5
- Толщина цинкового покрытия 12
- Ширина 22
В наличии на складе: 64 шт.
990.00р.
- На складе
- Код товара: LE-SLH06-080
- Артикул: 71377-LE-SLH06-080
