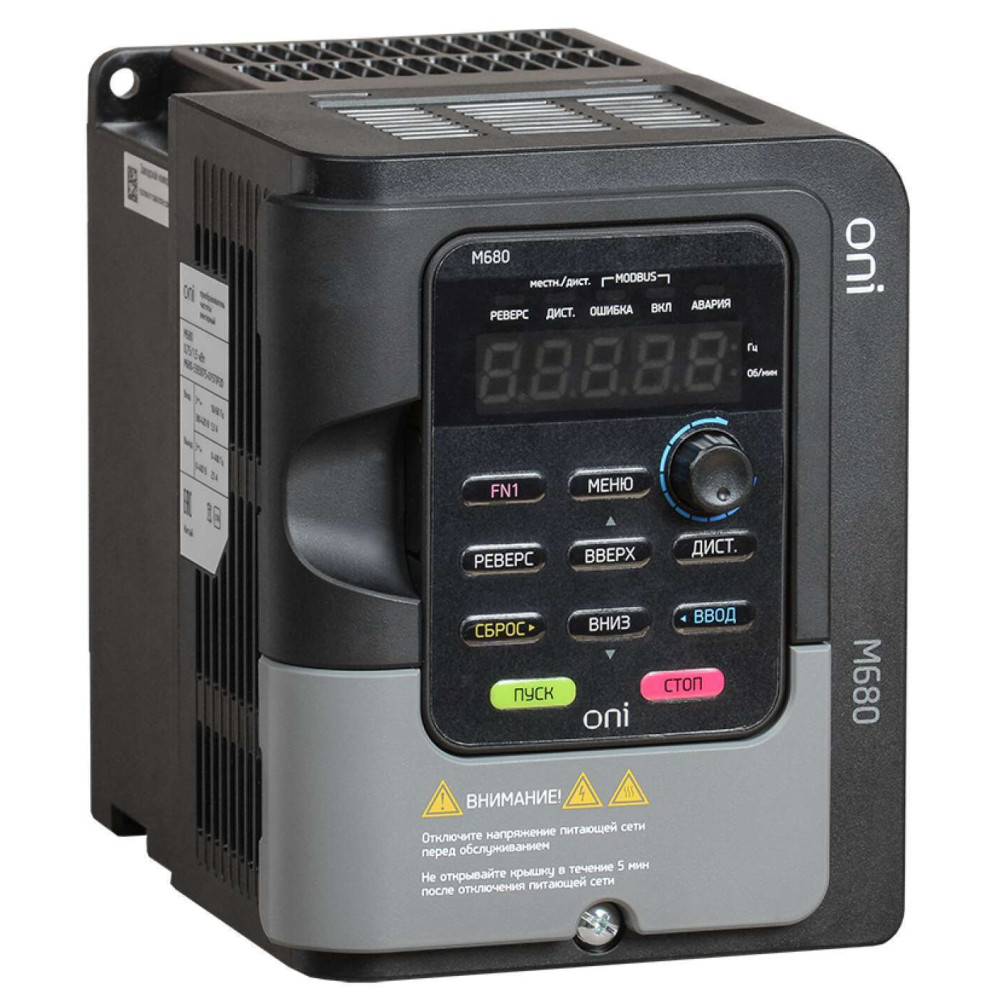

Преобразователь частоты M680 380В 3Ф 0,4-0,75кВт 1,5-2,5А серии ONI

M680-33E0040-0075TIP20

Описание
Характеристики

Преобразователь частоты (ПЧ) ONI M680 является одной из самых современных разработок в области приводной техники. Превосходные рабочие характеристики позволяют использовать ПЧ ONI M680 для управления асинхронными двигателями в самых ответственных и сложных условиях. Основные сферы применения ПЧ ONI M680. - Режим ND (Normal Duty) - насосные или вентиляторные системы зданий и сооружений; - Режим HD (Heavy Duty) - конвейеры различного типа, питатели, дисковые и ленточные податчики, устройства перемешивания, в том числе высоковязких субстанций, экструдеры, компрессоры, прессы, керамические машины и др.

Аналоги: CNT-L620D33V0075-015TE

Преимущества

Силовые модули Infineon, FUJI, обеспечивающие надёжность.
Лаковое покрытие плат позволяет обеспечить дополнительную защиту от внешних воздействий.
Широкий спектр защит как двигателя, так и самого преобразователя - от короткого замыкания, перекоса фаз, пониженного и повышенного напряжения и т.д.
Возможность выноса радиатора за пределы шкафа обеспечивает серьёзную экономию на охлаждении. Для этого не требуется приобретать никаких дополнительных устройств.
Дополнительное охлаждение конденсаторов обеспечивает увеличение срока их службы.
Специально предусмотренный насосно-вентиляторный режим работы, позволяющий получить существенное (до 30%) снижение затрат при проектировании системы управления.
Возможность вынести пульт на расстояние до 150-200 м. от преобразователя без использования позволяет организовать удалённое управление ПЧ без использования дополнительного оборудования.
Функция рекуперации энергии (KEB) позволяет обеспечить корректное завершение работы оборудования при внезапном отключении питания.

Документация

Сертификаты

Паспорта и РЭ

Информационные материалы

Презентация
Prezent_ONI_A400_M680_K800_2017.pdf

Дополнительные изображения

Модели для проектировщиков

База на всю линейку edz
M680.zip

Отзывы по поставкам продукции от наших партнеров

Класс: Частотный преобразователь (ID: EC001857)

ID	Описание	Значение	Ед. изм.
EF007387	Выход мощность при номин выход напряжении	0.75	кВт
IEK_F000093	Выходной ток HD-реж постоянной нагрузки	1.5	А
IEK_F000090	Выходная частота	400	Гц
EF002386	Температура эксплуатации	-10...50	°C
EF000351	Количество фаз	3
EF000462	Тип управления	Векторное управ в разомкнутом контуре
EF007350	Макс частота на выходе	600	Гц
IEK_F000004	Климатическое исполнение	УХЛ3.1
EF005474	Степень защиты - IP	IP20
EF006780	Сетевое напряжение	400	В

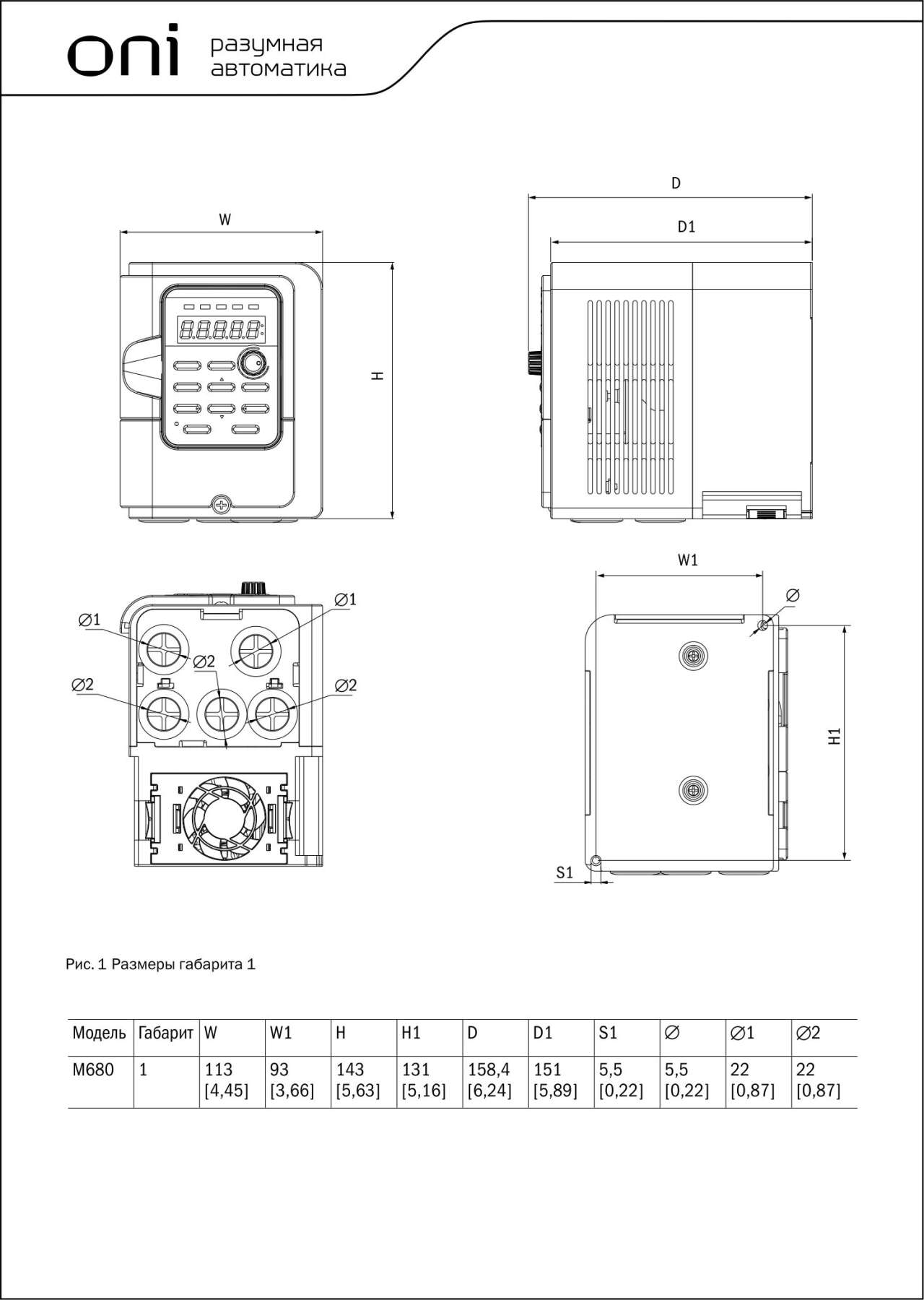

EF000049	Глубина	158	мм
EF001538	С блоком управления	Да
IEK_F000095	Выходной ток ND-реж переменной нагрузки	2.5	А
EF000167	Вес	1,5	кг
EF000267	Макс сечение входящего кабеля	4	мм²
IEK_F000075	Класс защиты от поражения электрическим током	I
EF009560	Макс. выходное напряжение	400	В
EF006978	Тип преобразователя	Непосредственный преобразователь
IEK_F000091	Несущая частота	2...12	кГц
EF009561	Номинальный выходной ток I2N	2.5	А
EF007896	Тип охлаждения	Вентилятор (встроенный)
EF006783	Частота сети	50/60 Гц
EF006998	Количество выход фаз	3
EF000008	Ширина	113	мм
EF000040	Высота	143	мм
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
EF007117	Количество вход фаз	3
IEK_F000066	Диапазон раб вход напряжения	380...420	В
EF006107	С Возможн подключения ПК-персонального компьютера	Да
EF003933	Выход. напряжение	0...400	В
EF007294	Допускается применение в пром зоне	Да
IEK_F000089	Макс мощность двигателя ND-реж перем нагрузки	0,75	кВт
IEK_F000088	Макс мощность двигателя HD-реж пост нагрузки	0,4	кВт

Характеристики

class Частотный преобразователь
Вес 1,5
Высота 143
Выход мощность при номин выход напряжении 0.75
Выход. напряжение 0...400
Выходная частота 400
Выходной ток HD-реж постоянной нагрузки 1.5
Выходной ток ND-реж переменной нагрузки 2.5
Гарантийный срок, Лет 2
Глубина 158
Диапазон раб вход напряжения 380...420
Допускается применение в пром зоне Да
Класс защиты от поражения электрическим током I
Климатическое исполнение УХЛ3.1
Количество вход фаз 3
Количество выход фаз 3
Количество фаз 3
Макс мощность двигателя HD-реж пост нагрузки 0,4
Макс мощность двигателя ND-реж перем нагрузки 0,75
Макс сечение входящего кабеля 4
Макс частота на выходе 600
Макс. выходное напряжение 400
Несущая частота 2...12
Номин импульсное выдерживаемое напряжение 4
Номинальный выходной ток I2N 2.5
С блоком управления Да
С Возможн подключения ПК-персонального компьютера Да
Сетевое напряжение 400
Срок службы, Лет не менее 7
Степень защиты - IP IP20
Температура эксплуатации -10...50
Тип охлаждения Вентилятор (встроенный)
Тип преобразователя Непосредственный преобразователь
Тип управления Векторное управ в разомкнутом контуре
Частота сети 50/60 Гц
Ширина 113

В наличии на складе: Ожидается поступление

9918р.

Ожидается поступление
Код товара: M680-33E0040-0075TIP20
Артикул: M680-33E0040-0075TIP20
