Преобразователь частоты M680 380В 3Ф 3,7-5,5кВт 9-10,7А серии ONI

M680-33E037-055TIP20

Описание
Характеристики

Преобразователь частоты (ПЧ) ONI M680 является одной из самых современных разработок в области приводной техники. Превосходные рабочие характеристики позволяют использовать ПЧ ONI M680 для управления асинхронными двигателями в самых ответственных и сложных условиях. Основные сферы применения ПЧ ONI M680. - Режим ND (Normal Duty) - насосные или вентиляторные системы зданий и сооружений; - Режим HD (Heavy Duty) - конвейеры различного типа, питатели, дисковые и ленточные податчики, устройства перемешивания, в том числе высоковязких субстанций, экструдеры, компрессоры, прессы, керамические машины и др.

Аналоги: CNT-L620D33V004-055TE

Преимущества

Силовые модули Infineon, FUJI, обеспечивающие надёжность.
Лаковое покрытие плат позволяет обеспечить дополнительную защиту от внешних воздействий.
Широкий спектр защит как двигателя, так и самого преобразователя - от короткого замыкания, перекоса фаз, пониженного и повышенного напряжения и т.д.
Возможность выноса радиатора за пределы шкафа обеспечивает серьёзную экономию на охлаждении. Для этого не требуется приобретать никаких дополнительных устройств.
Дополнительное охлаждение конденсаторов обеспечивает увеличение срока их службы.
Специально предусмотренный насосно-вентиляторный режим работы, позволяющий получить существенное (до 30%) снижение затрат при проектировании системы управления.
Возможность вынести пульт на расстояние до 150-200 м. от преобразователя без использования позволяет организовать удалённое управление ПЧ без использования дополнительного оборудования.
Функция рекуперации энергии (KEB) позволяет обеспечить корректное завершение работы оборудования при внезапном отключении питания.

Документация

Сертификаты

Паспорта и РЭ

Информационные материалы

Презентация
Prezent_ONI_A400_M680_K800_2017.pdf

Дополнительные изображения

Модели для проектировщиков

Отзывы по поставкам продукции от наших партнеров

Класс: Частотный преобразователь (ID: EC001857)

ID	Описание	Значение	Ед. изм.
EF007387	Выход мощность при номин выход напряжении	5.50	кВт
IEK_F000093	Выходной ток HD-реж постоянной нагрузки	9.0	А
IEK_F000090	Выходная частота	400	Гц
EF002386	Температура эксплуатации	-10...50	°C
EF000351	Количество фаз	3
EF000462	Тип управления	Векторное управ в разомкнутом контуре
EF007350	Макс частота на выходе	600	Гц
IEK_F000004	Климатическое исполнение	УХЛ3.1
EF005474	Степень защиты - IP	IP20
EF006780	Сетевое напряжение	400	В
EF007896	Тип охлаждения	Вентилятор (встроенный)
IEK_F000066	Диапазон раб вход напряжения	380...420	В
EF001538	С блоком управления	Да
IEK_F000075	Класс защиты от поражения электрическим током	I
EF000040	Высота	184	мм
EF000167	Вес	2,5	кг
EF000049	Глубина	168	мм
EF003933	Выход. напряжение	0...400	В
EF009560	Макс. выходное напряжение	400	В
EF006978	Тип преобразователя	Непосредственный преобразователь
EF006783	Частота сети	50/60 Гц
EF009561	Номинальный выходной ток I2N	10.7	А
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
EF006107	С Возможн подключения ПК-персонального компьютера	Да
EF000008	Ширина	145	мм
EF007294	Допускается применение в пром зоне	Да
EF006998	Количество выход фаз	3
IEK_F000091	Несущая частота	2...12	кГц
EF007117	Количество вход фаз	3
EF000267	Макс сечение входящего кабеля	10	мм²
IEK_F000095	Выходной ток ND-реж переменной нагрузки	10.7	А
IEK_F000088	Макс мощность двигателя HD-реж пост нагрузки	3,7	кВт
IEK_F000089	Макс мощность двигателя ND-реж перем нагрузки	5,5	кВт

Характеристики

class Частотный преобразователь
Вес 2,5
Высота 184
Выход мощность при номин выход напряжении 5.50
Выход. напряжение 0...400
Выходная частота 400
Выходной ток HD-реж постоянной нагрузки 9.0
Выходной ток ND-реж переменной нагрузки 10.7
Гарантийный срок, Лет 2
Глубина 168
Диапазон раб вход напряжения 380...420
Допускается применение в пром зоне Да
Класс защиты от поражения электрическим током I
Климатическое исполнение УХЛ3.1
Количество вход фаз 3
Количество выход фаз 3
Количество фаз 3
Макс мощность двигателя HD-реж пост нагрузки 3,7
Макс мощность двигателя ND-реж перем нагрузки 5,5
Макс сечение входящего кабеля 10
Макс частота на выходе 600
Макс. выходное напряжение 400
Несущая частота 2...12
Номин импульсное выдерживаемое напряжение 4
Номинальный выходной ток I2N 10.7
С блоком управления Да
С Возможн подключения ПК-персонального компьютера Да
Сетевое напряжение 400
Срок службы, Лет не менее 7
Степень защиты - IP IP20
Температура эксплуатации -10...50
Тип охлаждения Вентилятор (встроенный)
Тип преобразователя Непосредственный преобразователь
Тип управления Векторное управ в разомкнутом контуре
Частота сети 50/60 Гц
Ширина 145

В наличии на складе: Ожидается поступление

22777р.

Ожидается поступление
Код товара: M680-33E037-055TIP20
Артикул: M680-33E037-055TIP20

Отзывы (0)

Войдите или зарегистрируйтесь чтобы оставить отзыв

Рекомендуемые товары

Ожидается поступление ITK Коммутационный шнур (патч-корд) кат.5E UTP LSZH 10м серый

В наличии на складе: Ожидается поступление

Цена 1306р.

На складе ITK Коммутационный шнур (патч-корд) кат.5E UTP LSZH 1,5м серый

В наличии на складе: 1361 шт.

Цена 262р.

Ожидается поступление ITK Коммутационный шнур (патч-корд) кат.5E UTP 5м зеленый

В наличии на складе: Ожидается поступление

Цена 579р.

Модуль ЦПУ со встроенными 8 дискретными входами (Sink/Source) и 6 дискретными выходами (реле). Интерфейсы 1хEthernet 10/100 Мб 1хRS232 1хRS485. Напряжение питания 24В DC ONI

На складе Модуль ЦПУ со встроенными 8 дискретными входами (Sink/Source) и 6 дискретными выходами (реле). Интерфейсы 1хEthernet 10/100 Мб 1хRS232 1хRS485. Напряжение питания 24В DC ONI

В наличии на складе: 25 шт.

Цена 52407р.

Модуль ЦПУ со встроенными 8 дискретными входами (Sink/Source) и 8 дискретными выходами (реле). Интерфейс RS232. Напряжение питания 24В DC ONI

На складе Модуль ЦПУ со встроенными 8 дискретными входами (Sink/Source) и 8 дискретными выходами (реле). Интерфейс RS232. Напряжение питания 24В DC ONI

В наличии на складе: 162 шт.

Цена 13366р.

На складе Модуль расширения для ЦПУ на 2 аналоговых входа и 2 аналоговых выхода (ток/напряжение) ONI

В наличии на складе: 117 шт.

Цена 56362р.

На складе Модуль расширения для ЦПУ на 4 аналоговых входа (ток/напряжение) ONI

В наличии на складе: 177 шт.

Цена 53511р.

На складе Модуль коммуникационный с интерфейсами 1хRS232C 1хRS422/485 MODBUS RTU Master ONI

В наличии на складе: 37 шт.

Цена 46192р.

На складе Модуль коммуникационный с интерфейсом Ethernet 10/100Mbps UDP/TCP MODBUS TCP Master ONI

В наличии на складе: 97 шт.

Цена 53919р.

На складе Модуль расширения для ЦПУ на 16 дискретных выходов (реле до 2А) ONI

В наличии на складе: 65 шт.

Цена 30955р.

На складе Модуль расширения для ЦПУ на 8 дискретных входов и 8 дискретных выходов (реле до 2А) ONI

В наличии на складе: 143 шт.

Цена 29793р.

Ожидается поступление Модуль расширения для ЦПУ на 4 канала ввода термосопротивлений PT100/PT1000/Ni1000/JPT100 ONI

В наличии на складе: Ожидается поступление

Цена 64847р.

На складе Соединительный кабель для коммутации ПЛК S <-> терминальный блок. 16 каналов ввода + 16 каналов вывода ONI

В наличии на складе: 303 шт.

Цена 6812р.

На складе Соединительный кабель для коммутации ПЛК S <-> терминальный блок. 32 канала ввода или вывода ONI

В наличии на складе: 189 шт.

Цена 5983р.

Ожидается поступление Электродвигатель трехфазный АИС 80A4 380В 0,55кВт 1500об/мин 2181 ONI

В наличии на складе: Ожидается поступление

Цена 13773р.

Ожидается поступление Электродвигатель трехфазный АИС 100LC4 380В 4кВт 1500об/мин 2181 ONI

В наличии на складе: Ожидается поступление

Цена 25424р.

На складе Электродвигатель трехфазный АИС 100L4 380В 2,2кВт 1500об/мин 2181 ONI

В наличии на складе: 8 шт.

Цена 25413р.

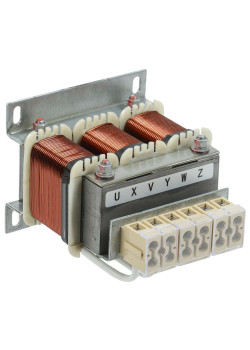

Ожидается поступление Дроссель пост. тока DCR 40А 380В 3Ф инд 1.3мГн ONI
