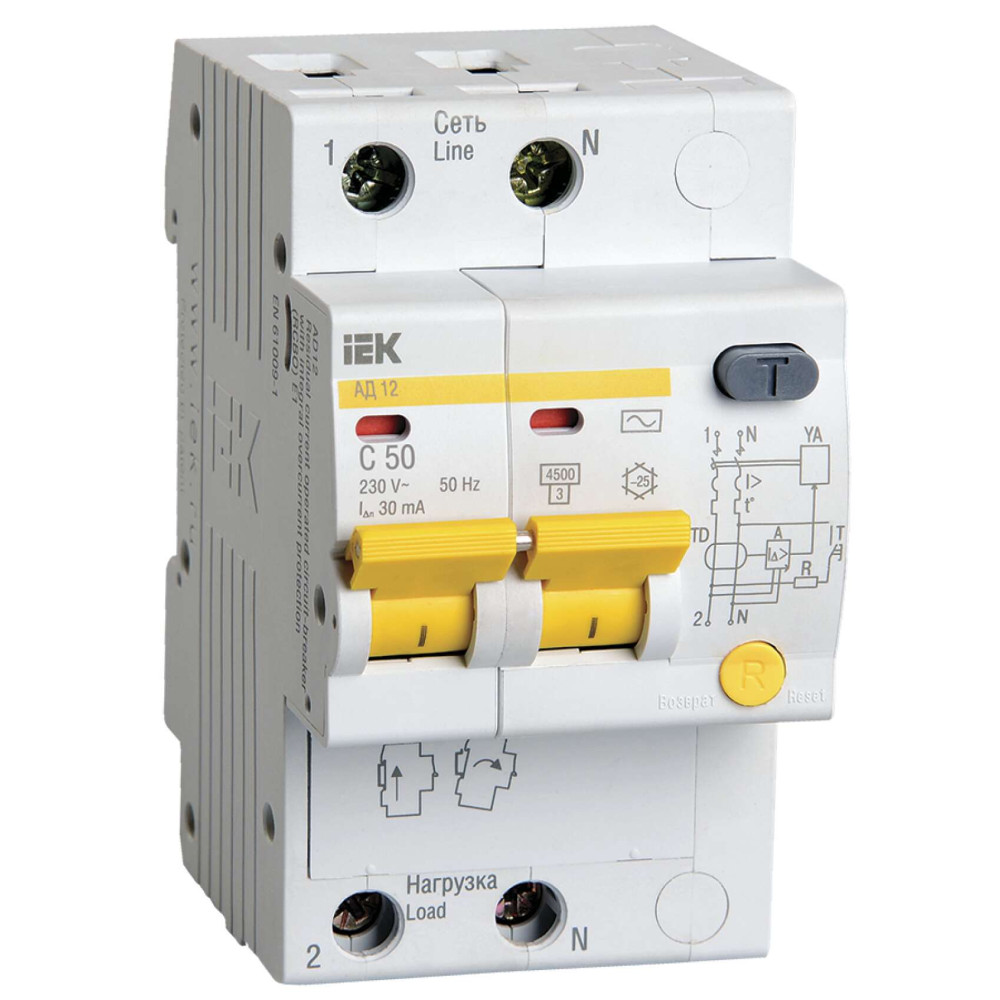

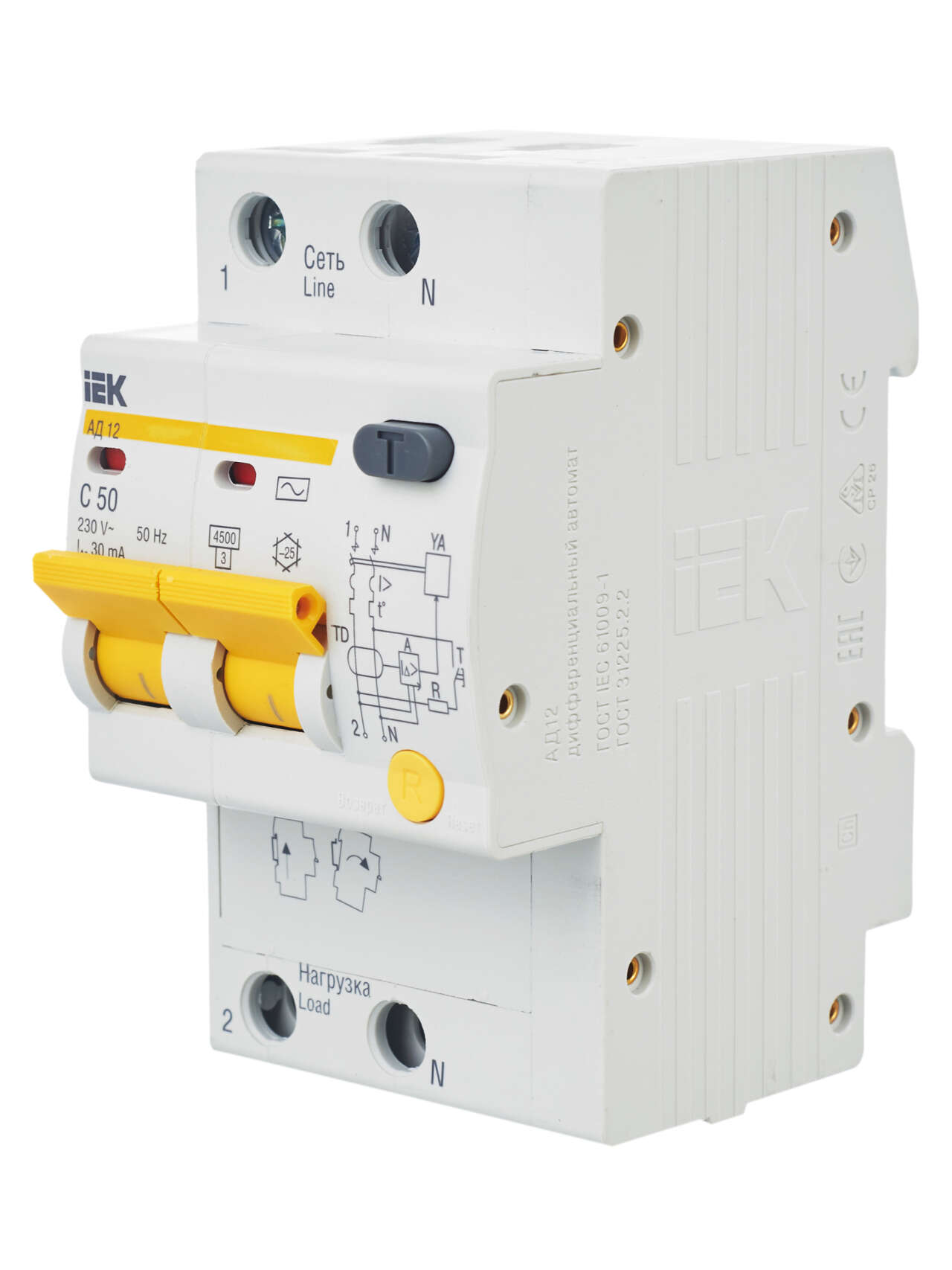

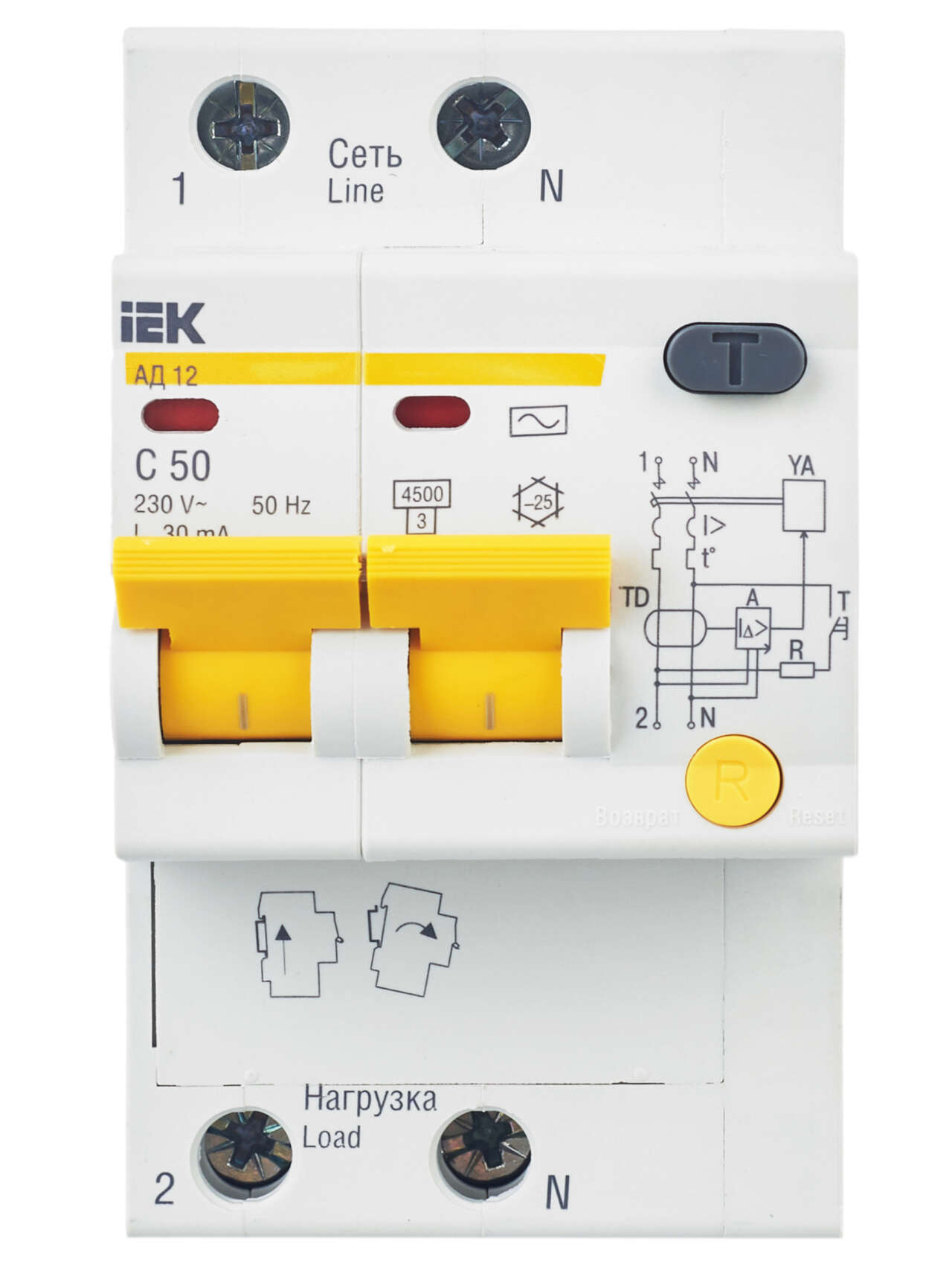

ОформитьKARAT Дифференциальный автомат АД12 2P 50А 30мА тип AC IEK
Преимущества
- Возможность одновременного двойного присоединения шиной или гибким проводником.
- Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
- Защита от сверхтоков в каждом полюсе.
- Предельная отключающая способность 4,5 кА.
Особенности конструкции
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Новая конструкция АД12/12М/14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.
Усовершенствованная дугогасительная система: патент № RU 139886.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Светодиодная индикация наличия напряжения на клеммах "Нагрузка" и встроенная защита от длительных (265 В; 0,5 с) перенапряжений сети (АД12М).
Удобный монтаж/демонтаж без использования инструментов.

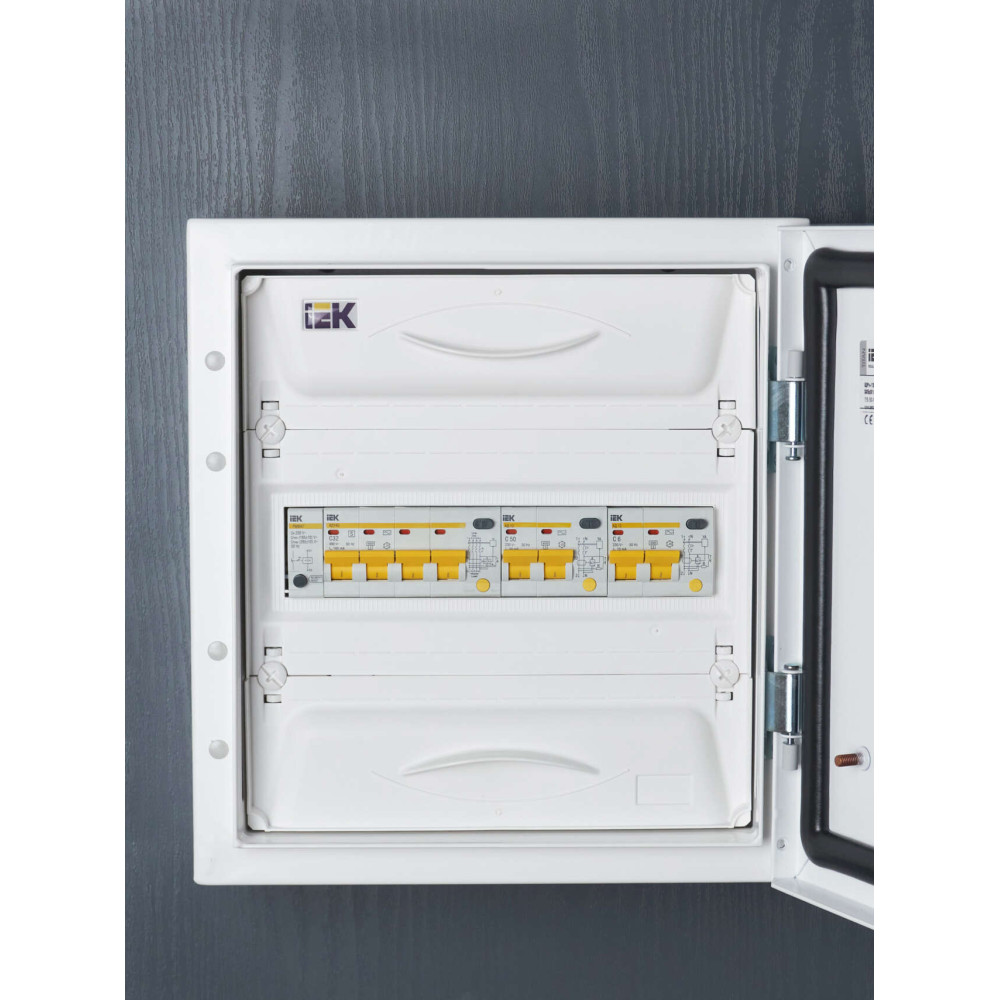

Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.
Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
Наличие индикатора положения контактов.
Индикатор срабатывания по дифференциальному току - кнопка "Возврат". Для АД12/14 характеристика "АС", для АД12М – характеристика "А".
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
- Изображение
MAD10-2-050-C-030_DOP_11.jpg - Инструкция по использованию таблиц селективности
Instrukciya_po_ispolzovaniyu_tablic_selektivnosti.pdf - Изображение
MAD10-2-050-C-030_DOP_4.jpg - Изображение
MAD10-2-050-C-030_DOP_3.jpg - Изображение
MAD10-2-050-C-030_DOP_6.jpg - Изображение
MAD10-2-050-C-030_DOP_5.jpg - Таблицы селективности 01
Tablica_selektivnosti_01.xlsx - Таблицы селективности 02 с 01
Tablica_selektivnosti_02_s_01.xlsx - Изображение
MAD10-2-050-C-030_DOP_2.jpg - Изображение
AD12_AD14_Passport_062015 - СП.jpg - Изображение
AD12_AD14_Passport_062015 - ГЧ.jpg - Изображение
MAD10-2-050-C-030_DOP_9.jpg - Изображение
MAD10-2-050-C-030_DOP_7.jpg - Изображение
MAD10-2-050-C-030_DOP_8.jpg - Изображение
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Автоматический выключатель дифференциального тока
- Гарантийный срок, Лет 7
- Количество защищенных полюсов 2
- Количество полюсов 2
- Макс сечение входящего кабеля 35
- Монтажная глубина - ниши 72,1
- Наличие дифференциального расцепителя Да
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин раб напряжение 230
- Номин ток 50
- Номин ток утечки 0,03
- Общ количество полюсов 2
- Отключающая способность 4.5
- Отключающая способность по EN 60898 4,5
- Отключающая способность по IEC 60947-2 4,5
- Отключение нейтрали Да
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Тип монтажа на DIN-рейку
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип тока утечки Переменный (AC)
- Характеристика срабатывания - кривая тока C
- Частота 50 Гц
- Ширина по количеству модульных расстояний 3
- На складе: 1248
- Код товара: MAD10-2-050-C-030
- Артикул: MAD10-2-050-C-030
