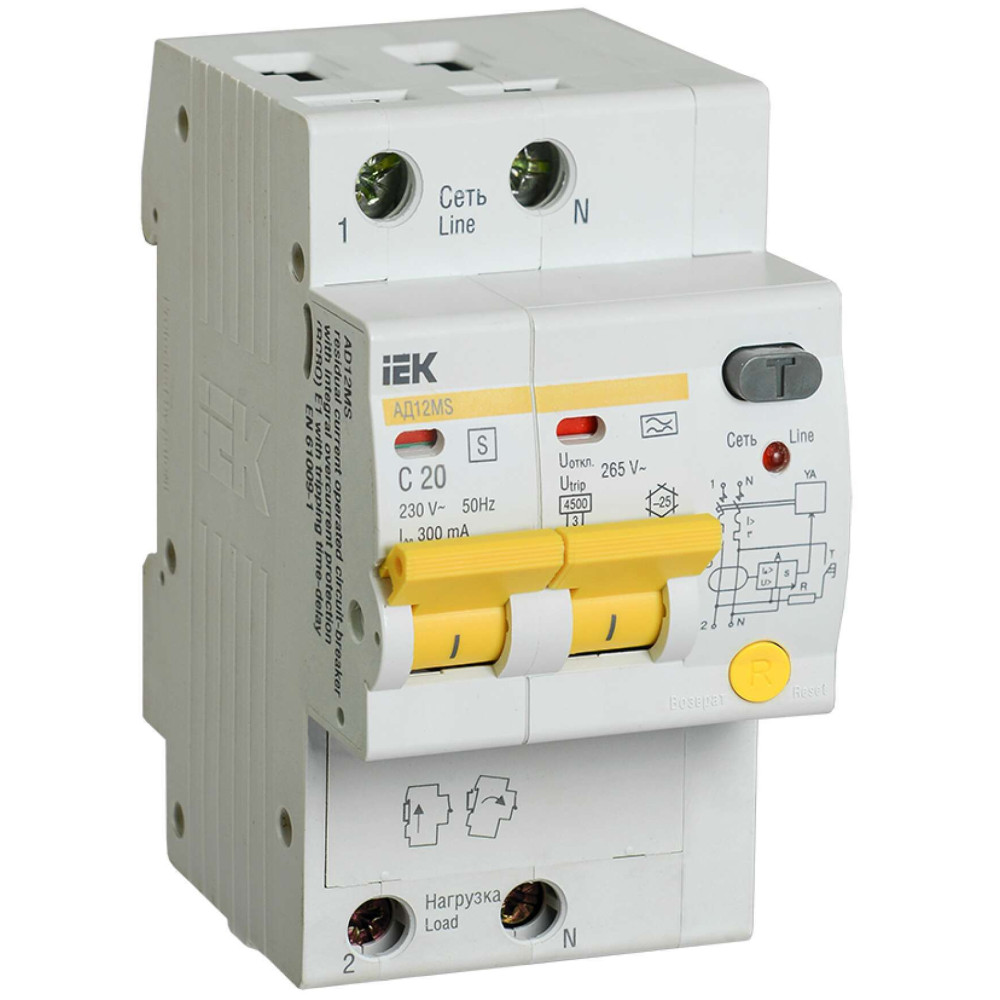

ОформитьKARAT Дифференциальный автомат АД12MS 2P 20А 300мА тип A IEK
MAD123-2-020-C-300
Селективные дифференциальные автоматы со встроенной защитой от сверхтоков используются для построения селективных (многоступенчатых) схем защиты от дифференциального тока.
Предназначены для эксплуатации в однофазных электрических цепях переменного тока напряжением 230 В частотой 50 Гц, рассчитаны на номинальный ток от 20 А до 63 А. Номинальный отключающий дифференциальный ток (уставка срабатывания) 100 мА и 300 мА.
Применяются в распределительных щитах жилых и общественных зданий, квартирных щитках, устройствах временного электроснабжения строительных площадок, садовых домов, гаражей. Благодаря усовершенствованной конструкции дифференциального блока и компактным габаритам обеспечивается экономия места в щитке.
Преимущества
- Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
- Встроенная защита от длительных перенапряжений сети.
- Стандартное присоединение нагрузки и двойное присоединение сети.
- Визуальная индикация состояния контактов и светодиодная индикация наличия напряжения на клеммах "Нагрузка".
- Компактная энергоэффективная конструкция - экономия места в щите.
- Увеличенная прочность корпуса - 2 дополнительные заклепки и монолитная лицевая панель.
- Безвинтовое присоединение дополнительных устройств КС47, КСВ47.
- Быстрый монтаж/демонтаж без использования инструментов.
Особенности конструкции
Усовершенствованная дугогасительная система: патент № RU 139886.
Светодиодная индикация наличия напряжения на клеммах "Нагрузка".
Наличие индикатора положения контактов.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Автоматический выключатель дифференциального тока
- Гарантийный срок, Лет 7
- Количество защищенных полюсов 2
- Количество полюсов 2
- Макс сечение входящего кабеля 35
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин раб напряжение 230
- Номин ток 20
- Номин ток утечки 0,3
- Общ количество полюсов 2
- Отключающая способность 4.5
- Отключающая способность по EN 60898 4,5
- Отключающая способность по IEC 60947-2 4,5
- Отключение нейтрали Да
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Тип монтажа на DIN-рейку
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип тока утечки A
- Характеристика срабатывания - кривая тока C
- Частота 50 Гц
- Ширина по количеству модульных расстояний 3
В наличии на складе: Ожидается поступление
1930р.
- Ожидается поступление
- Код товара: MAD123-2-020-C-300
- Артикул: MAD123-2-020-C-300
