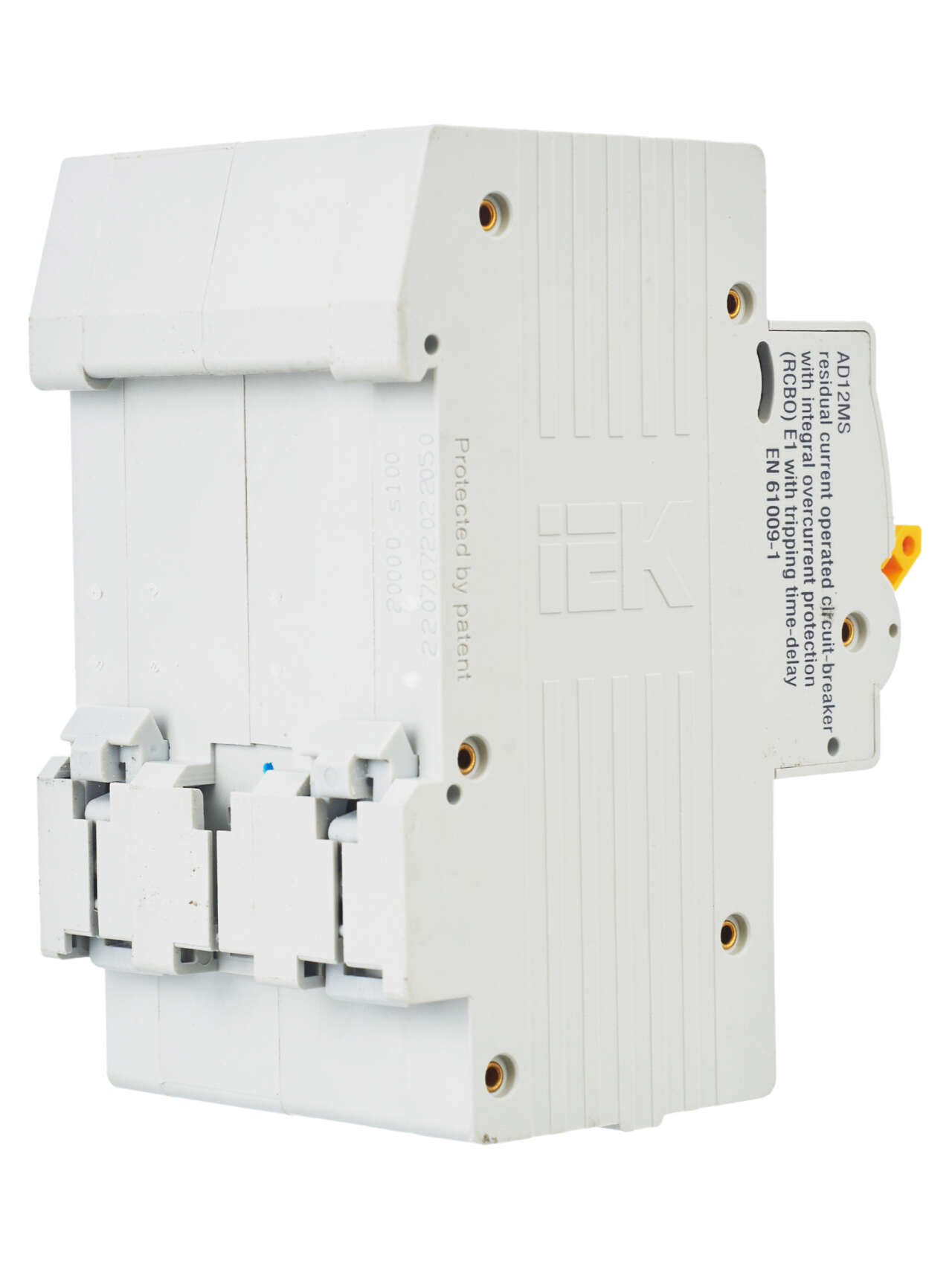

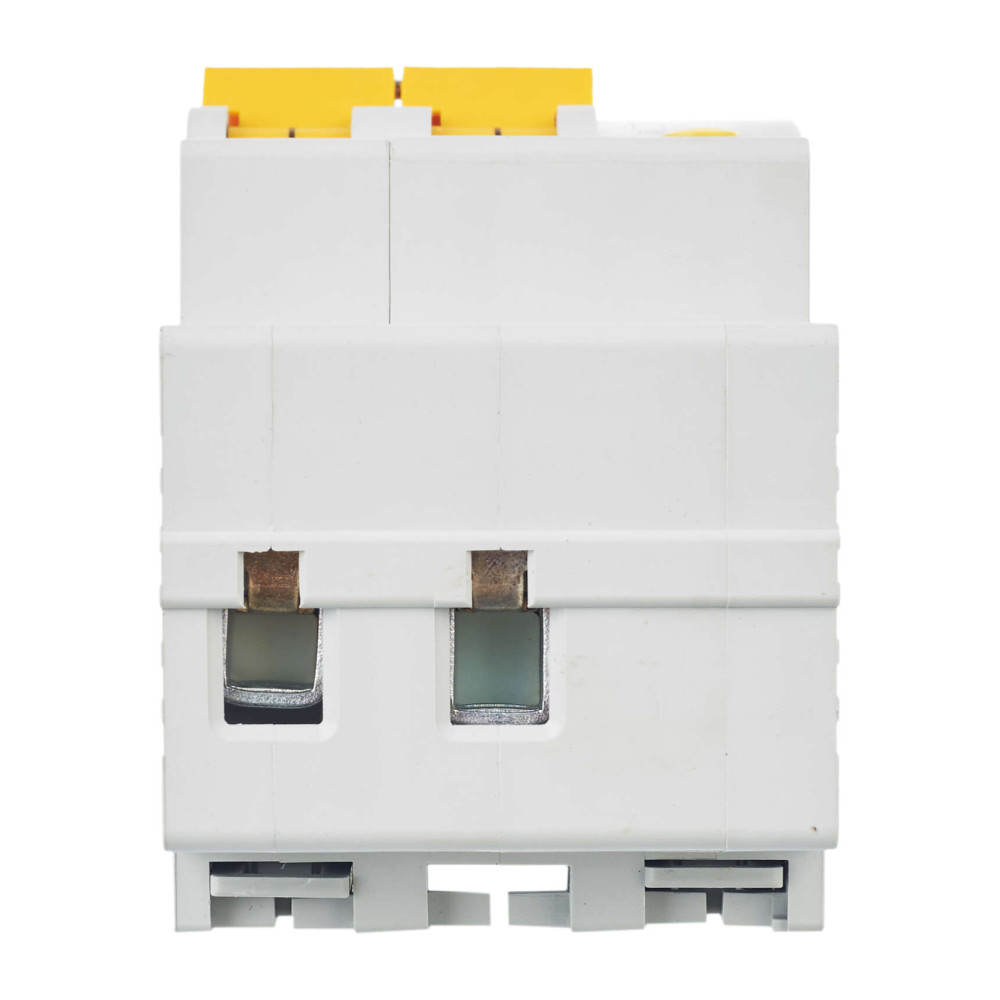

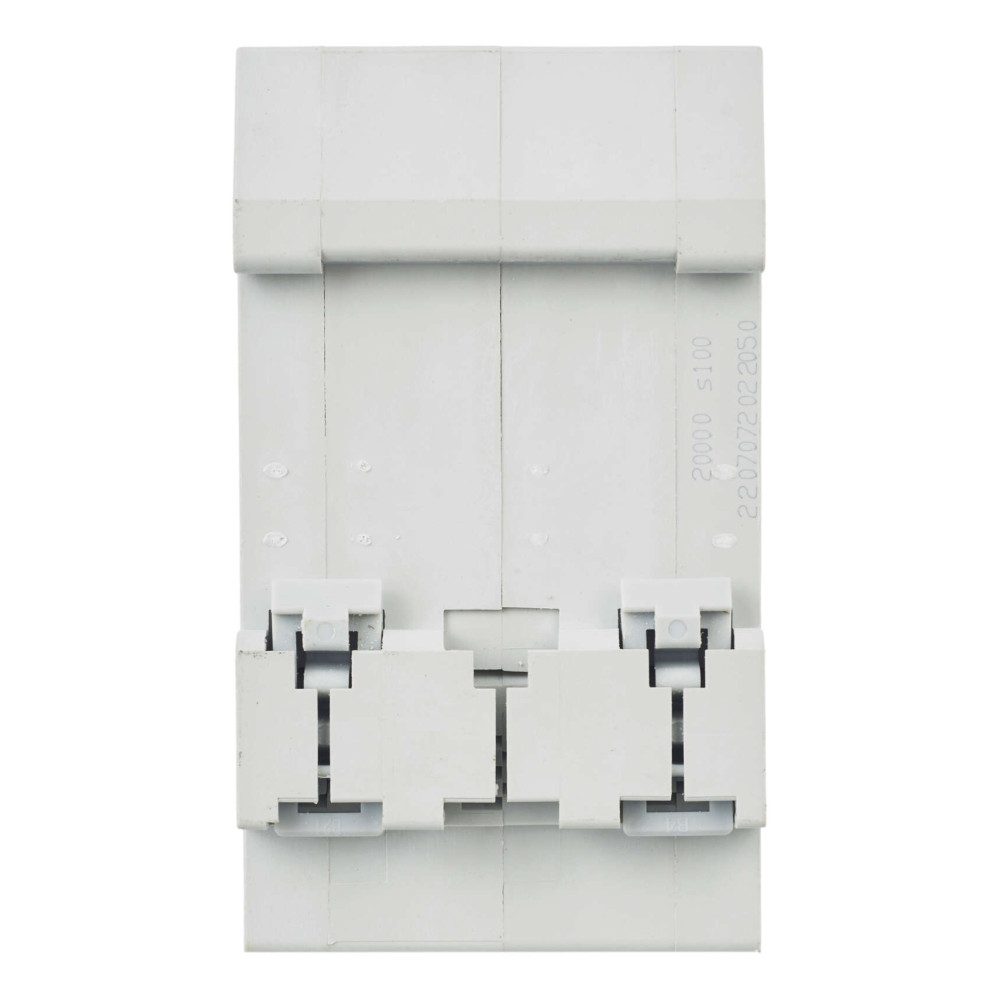

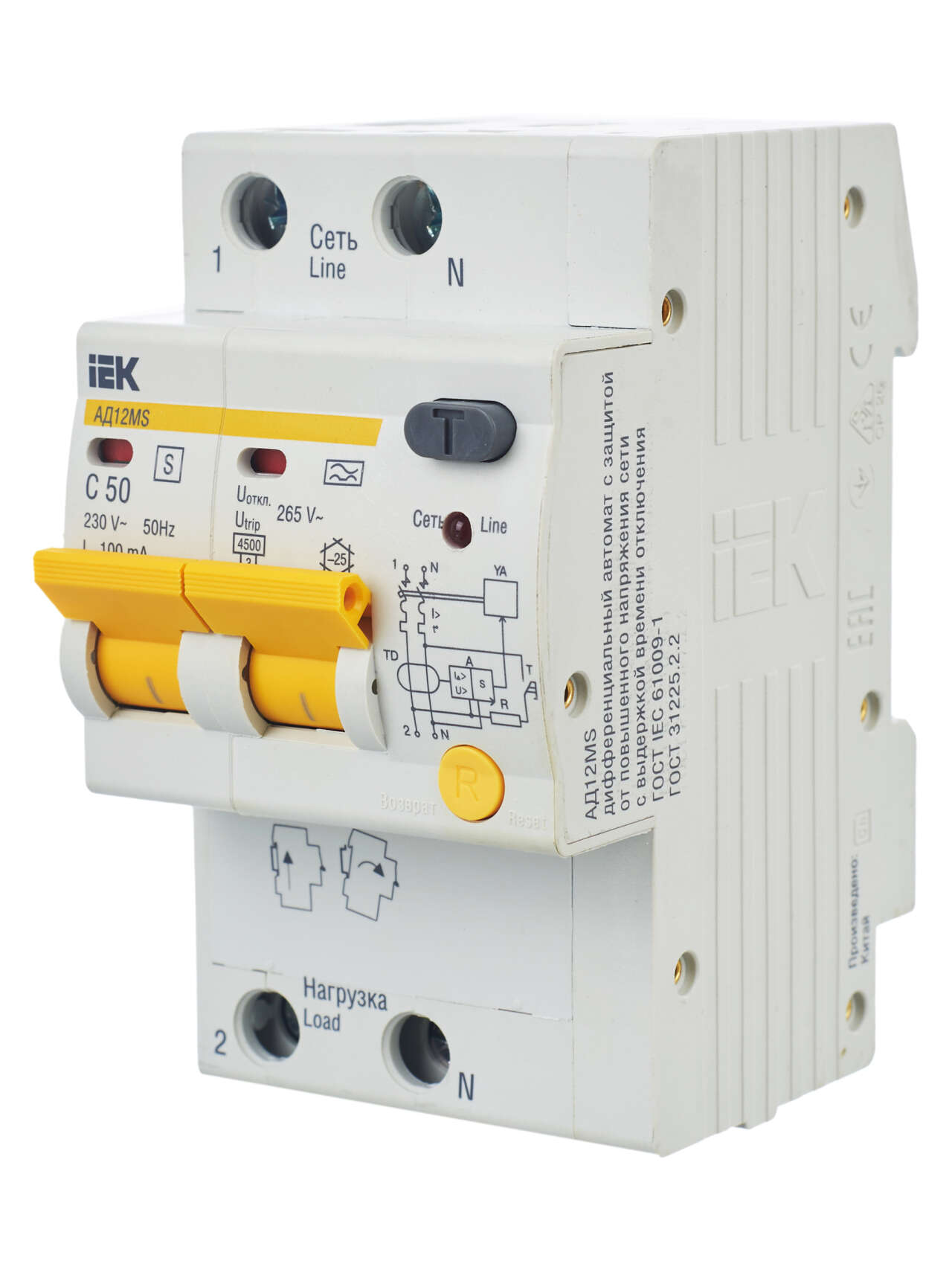

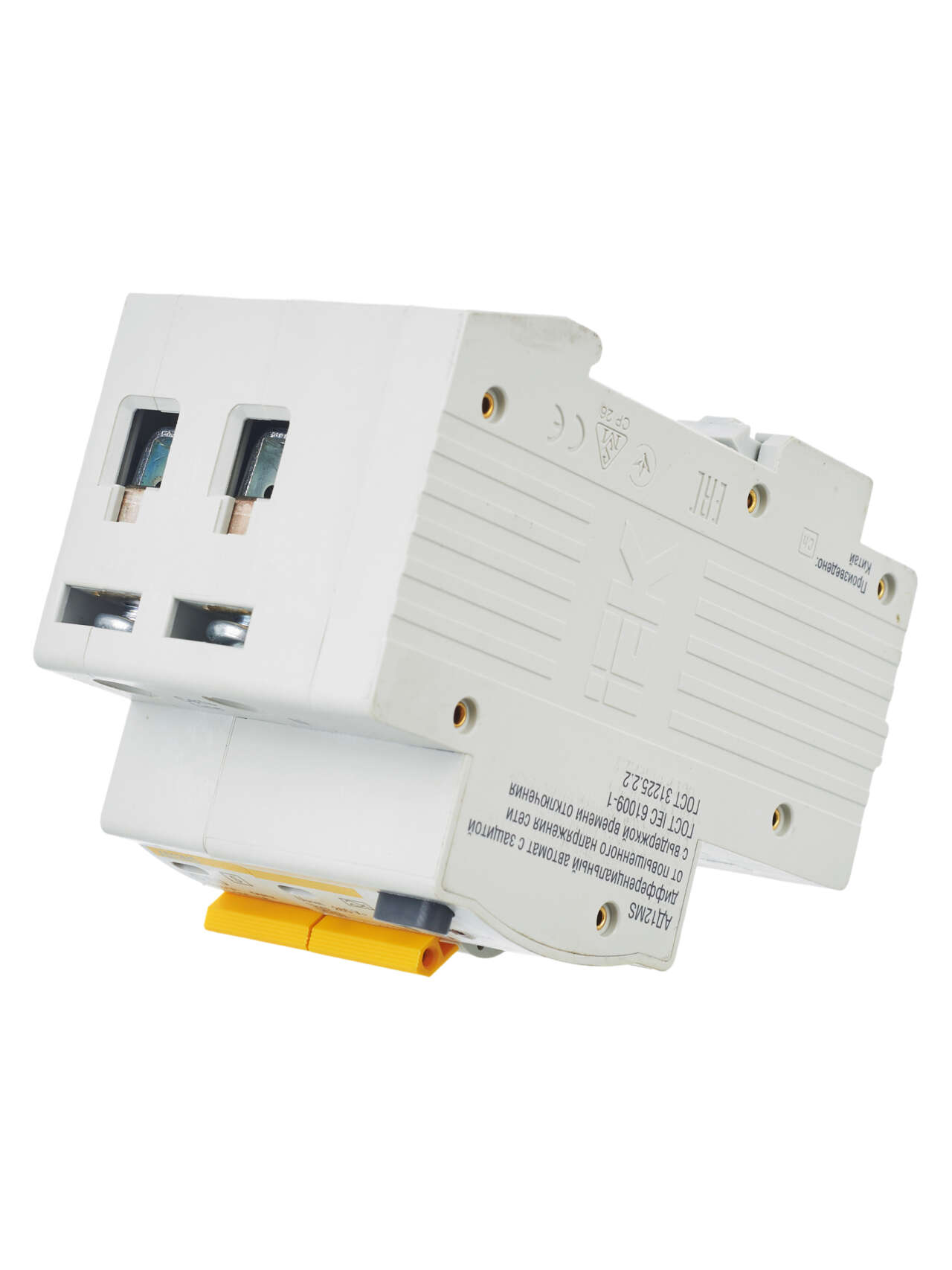

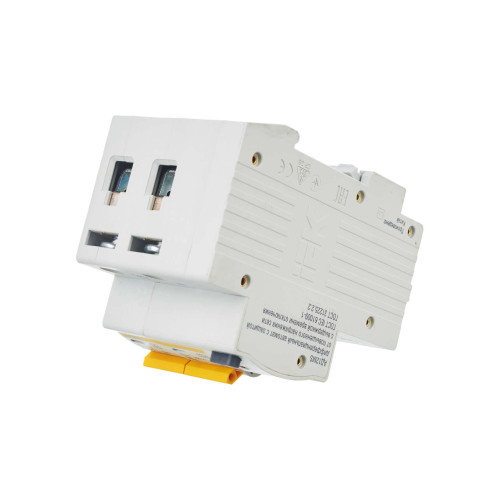

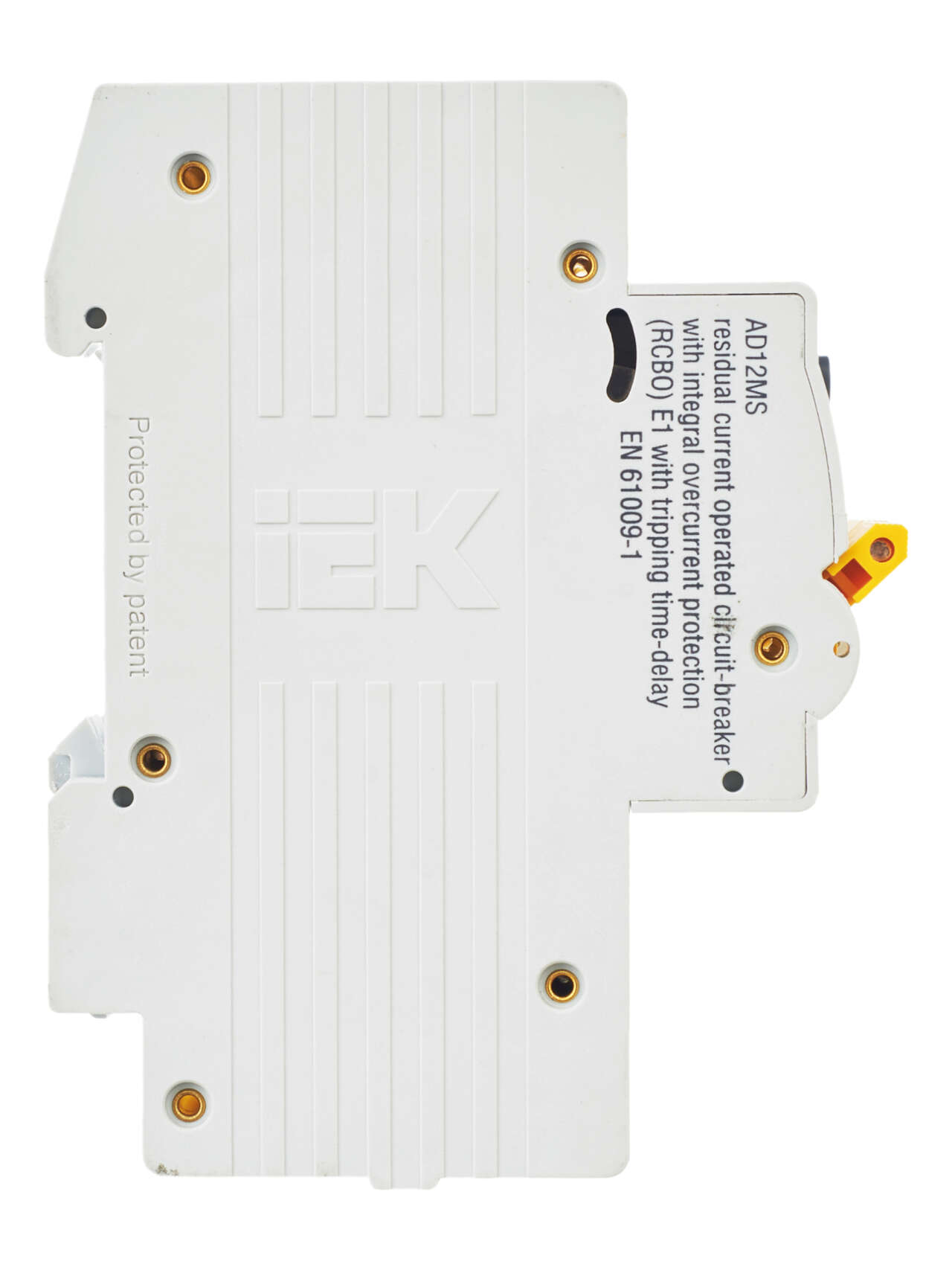

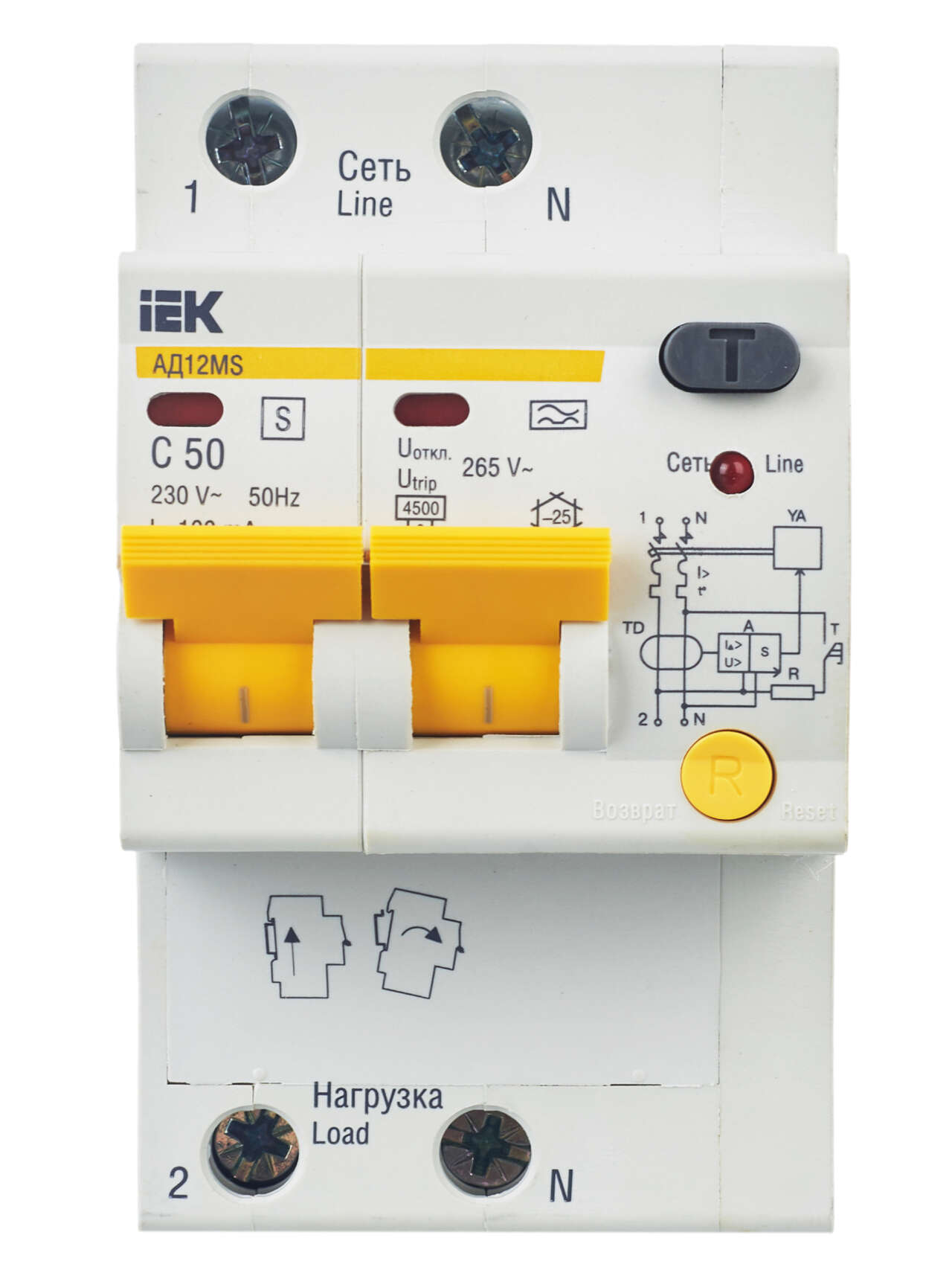

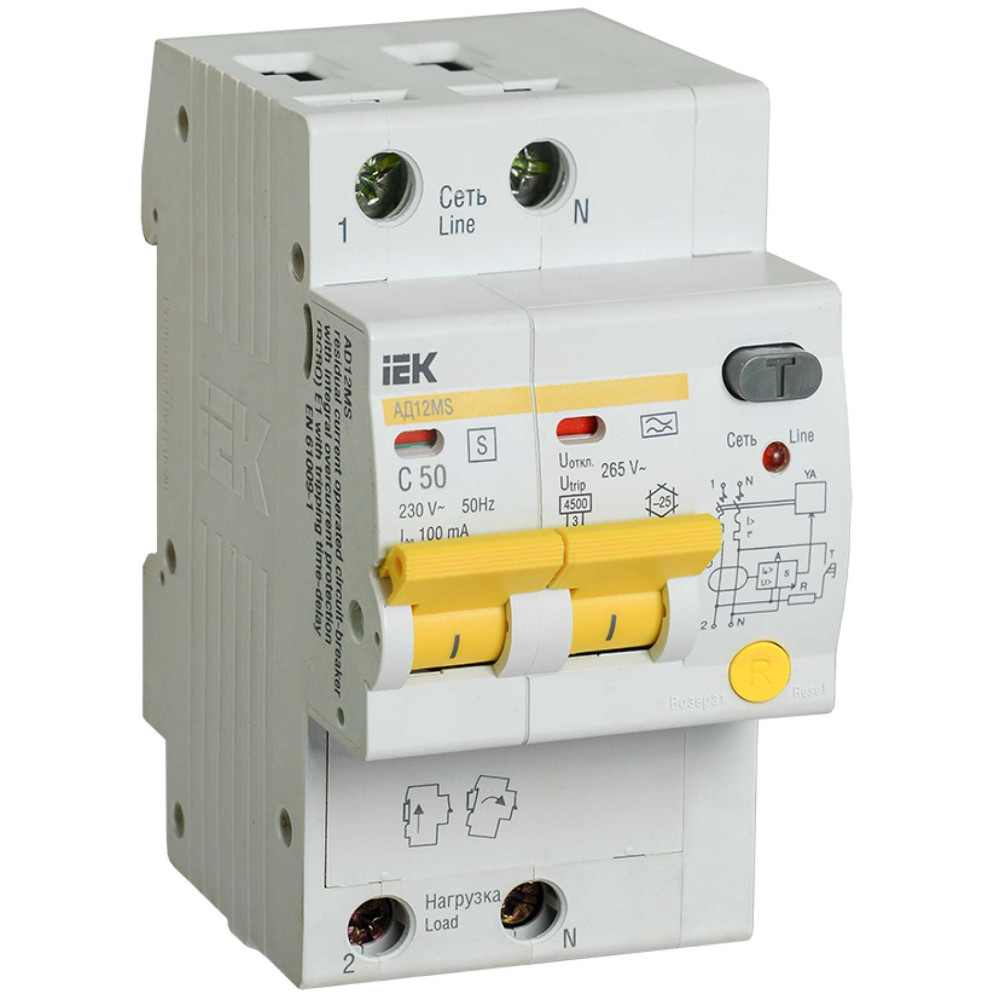

KARAT Дифференциальный автомат АД12MS 2P 50А 100мА тип A IEK

MAD123-2-050-C-100

Описание
Характеристики

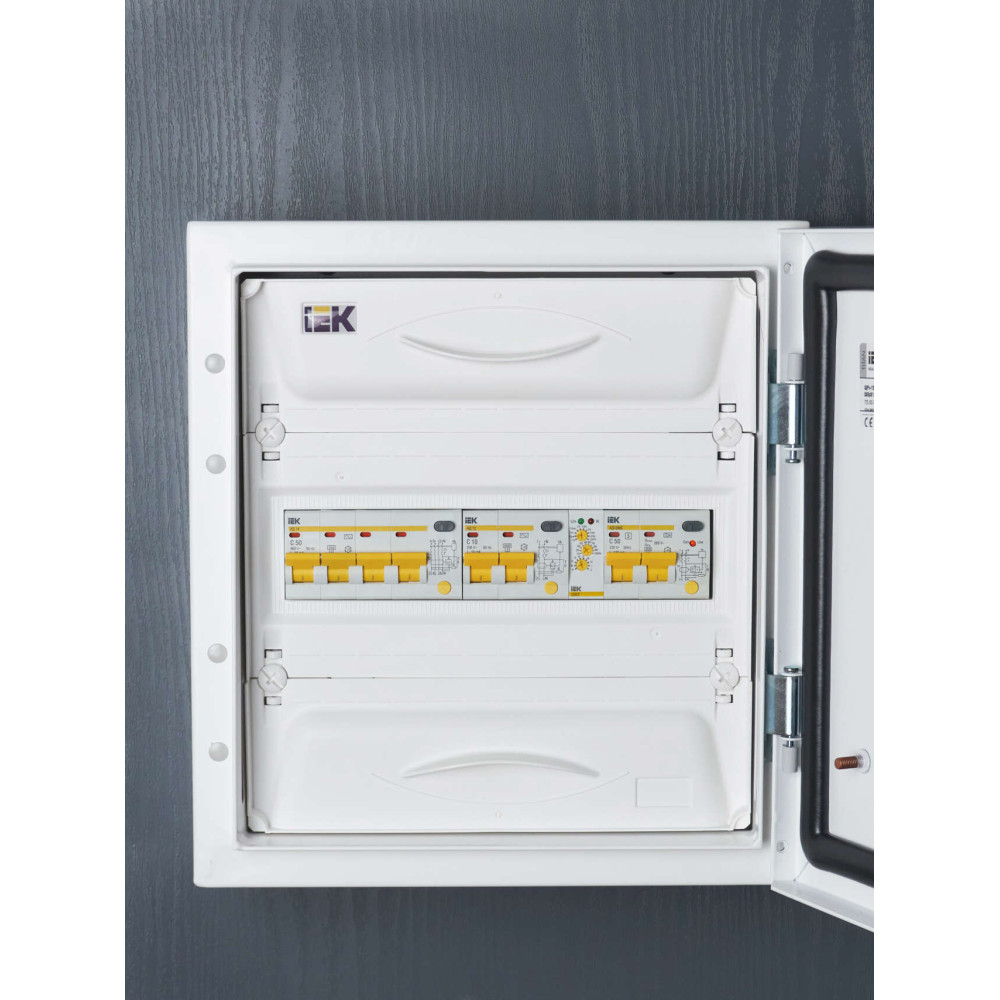

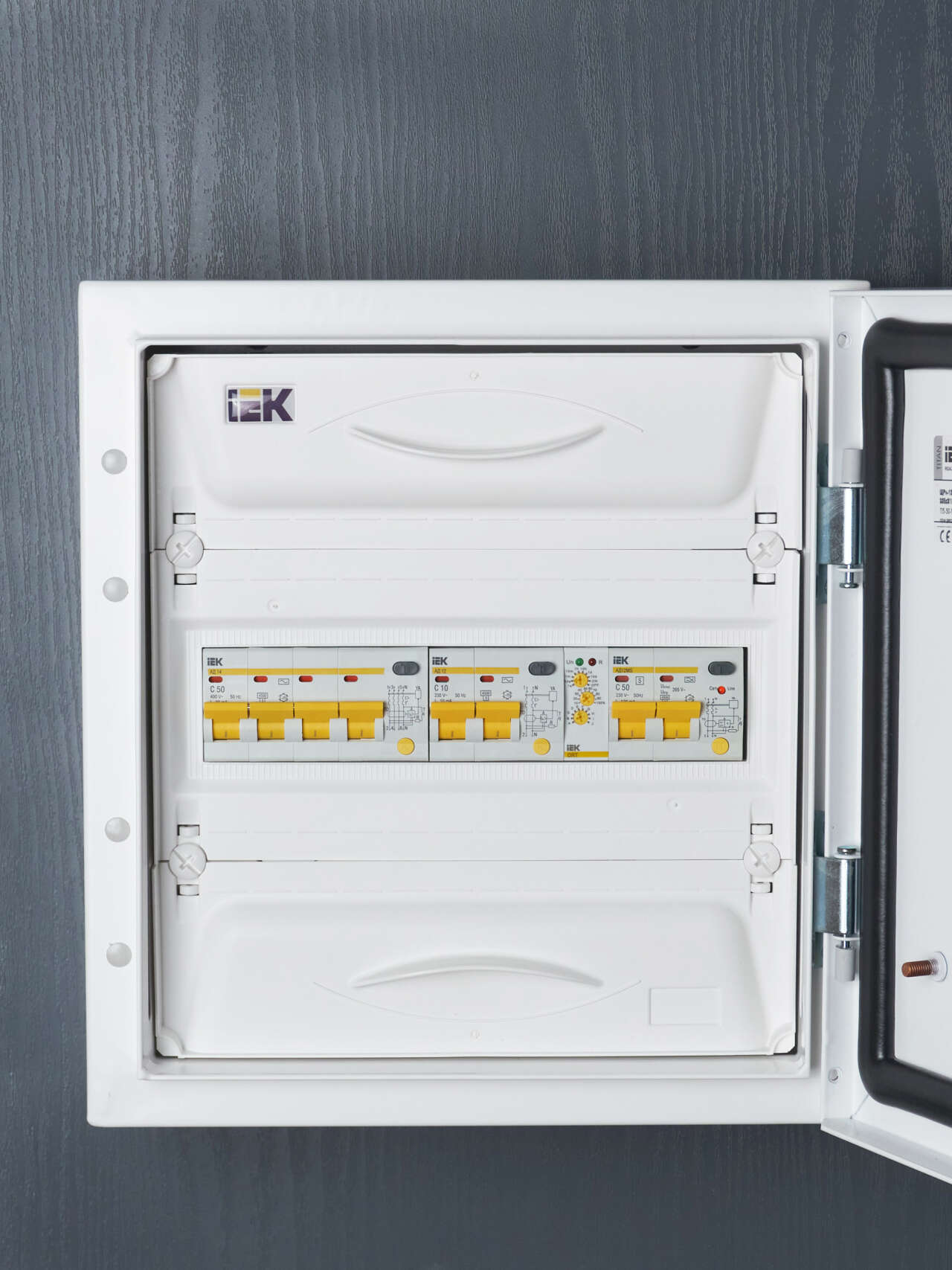

Селективные дифференциальные автоматы со встроенной защитой от сверхтоков используются для построения селективных (многоступенчатых) схем защиты от дифференциального тока. Предназначены для эксплуатации в однофазных электрических цепях переменного тока напряжением 230 В частотой 50 Гц, рассчитаны на номинальный ток от 20 А до 63 А. Номинальный отключающий дифференциальный ток (уставка срабатывания) 100 мА и 300 мА. Применяются в распределительных щитах жилых и общественных зданий, квартирных щитках, устройствах временного электроснабжения строительных площадок, садовых домов, гаражей. Благодаря усовершенствованной конструкции дифференциального блока и компактным габаритам обеспечивается экономия места в щитке.

Преимущества

Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
Встроенная защита от длительных перенапряжений сети.
Стандартное присоединение нагрузки и двойное присоединение сети.
Визуальная индикация состояния контактов и светодиодная индикация наличия напряжения на клеммах "Нагрузка".
Компактная энергоэффективная конструкция - экономия места в щите.
Увеличенная прочность корпуса - 2 дополнительные заклепки и монолитная лицевая панель.
Безвинтовое присоединение дополнительных устройств КС47, КСВ47.
Быстрый монтаж/демонтаж без использования инструментов.

Особенности конструкции

Светодиодная индикация наличия напряжения на клеммах "Нагрузка".

Наличие индикатора положения контактов.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Усовершенствованная дугогасительная система: патент № RU 139886.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
AD12_MS_manual_4.pdf

Схемы подключения

Схема подключения
AD12MS_Chac_РЭ_изд.2 - СП.jpg

Дополнительные изображения

Модели для проектировщиков

Чертеж dwg
AD 12 gb.dwg

Информационные материалы

Видеообзор

Распаковка "Дифференциальный автоматический выключатель АД12MS 2Р 50А 100мА IEK"

Отзывы по поставкам продукции от наших партнеров

Класс: Автоматический выключатель дифференциального тока (ID: EC000905)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	50	А
EF001391	Количество полюсов	2
EF002358	Номин ток утечки	0,1	А
EF002560	Тип тока утечки	A
EF005617	Отключающая способность	4.5	кА
EF000889	Характеристика срабатывания - кривая тока	C
EF000187	Тип напряжения	Переменный (AC)
EF000228	Номин раб напряжение	230	В
EF008618	Общ количество полюсов	2
EF003961	Тип подключения	Винтовое соединение
IEK_F000020	Наличие теплового расцепителя	Да
IEK_F000022	Наличие электронного расцепителя	Нет
EF000003	Тип монтажа	на DIN-рейку
EF005474	Степень защиты - IP	IP20
IEK_F000023	Наличие дифференциального расцепителя	Нет
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF006064	Отключающая способность по EN 60898	4,5	кА
IEK_F000082	Номинальная диф наибольшая вкл и откл способность	4500	А
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
EF000267	Макс сечение входящего кабеля	35	мм²
EF006065	Отключающая способность по IEC 60947-2	4,5	кА
EF005455	Частота	50 Гц
EF005548	Количество защищенных полюсов	2
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF005997	Отключение нейтрали	Да
EF002950	Ширина по количеству модульных расстояний	3

Характеристики

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 7
Количество защищенных полюсов 2
Количество полюсов 2
Макс сечение входящего кабеля 35
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин раб напряжение 230
Номин ток 50
Номин ток утечки 0,1
Общ количество полюсов 2
Отключающая способность 4.5
Отключающая способность по EN 60898 4,5
Отключающая способность по IEC 60947-2 4,5
Отключение нейтрали Да
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки A
Характеристика срабатывания - кривая тока C
Частота 50 Гц
Ширина по количеству модульных расстояний 3
