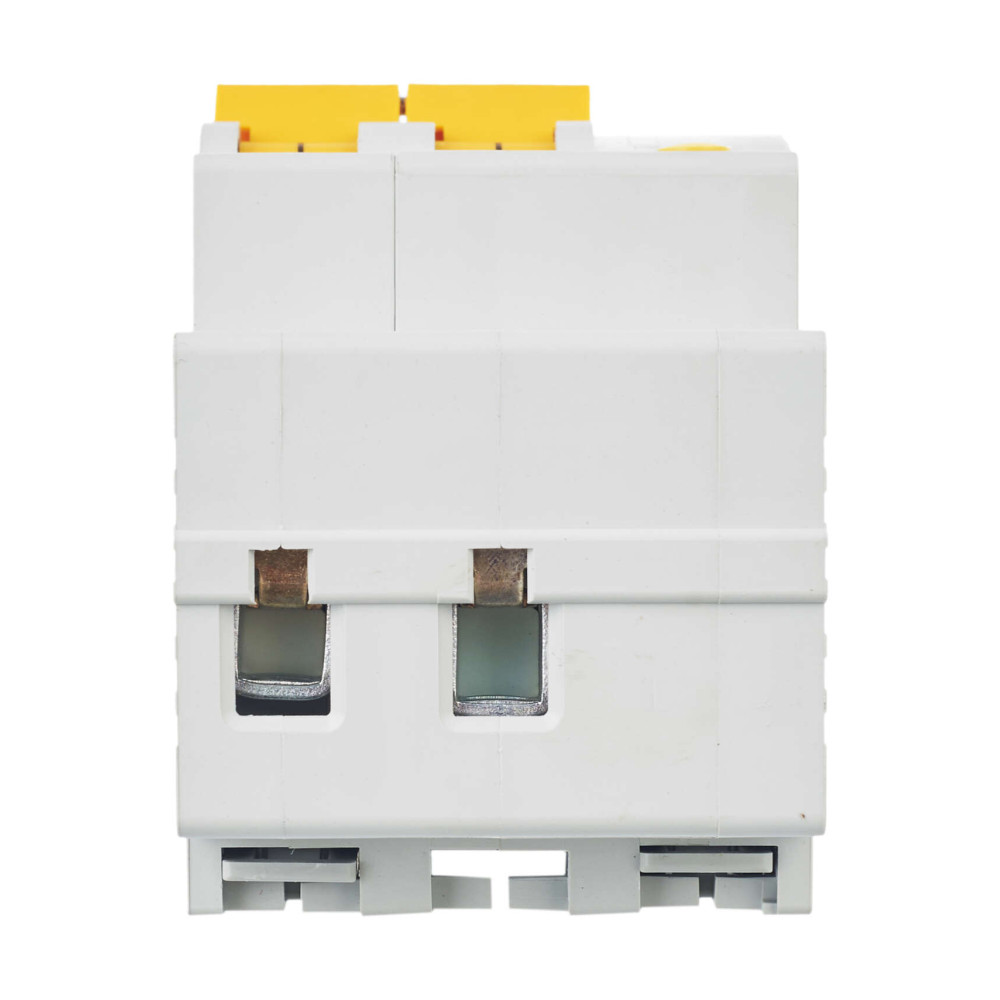

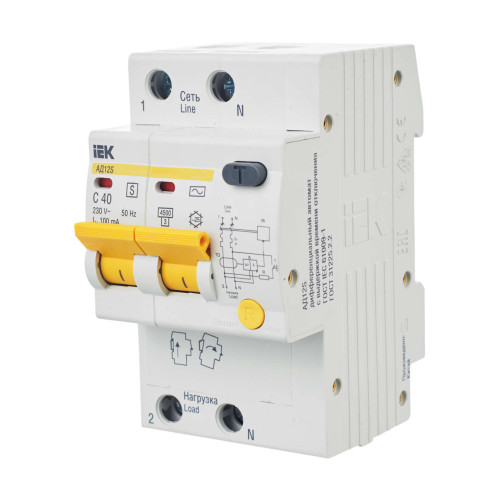

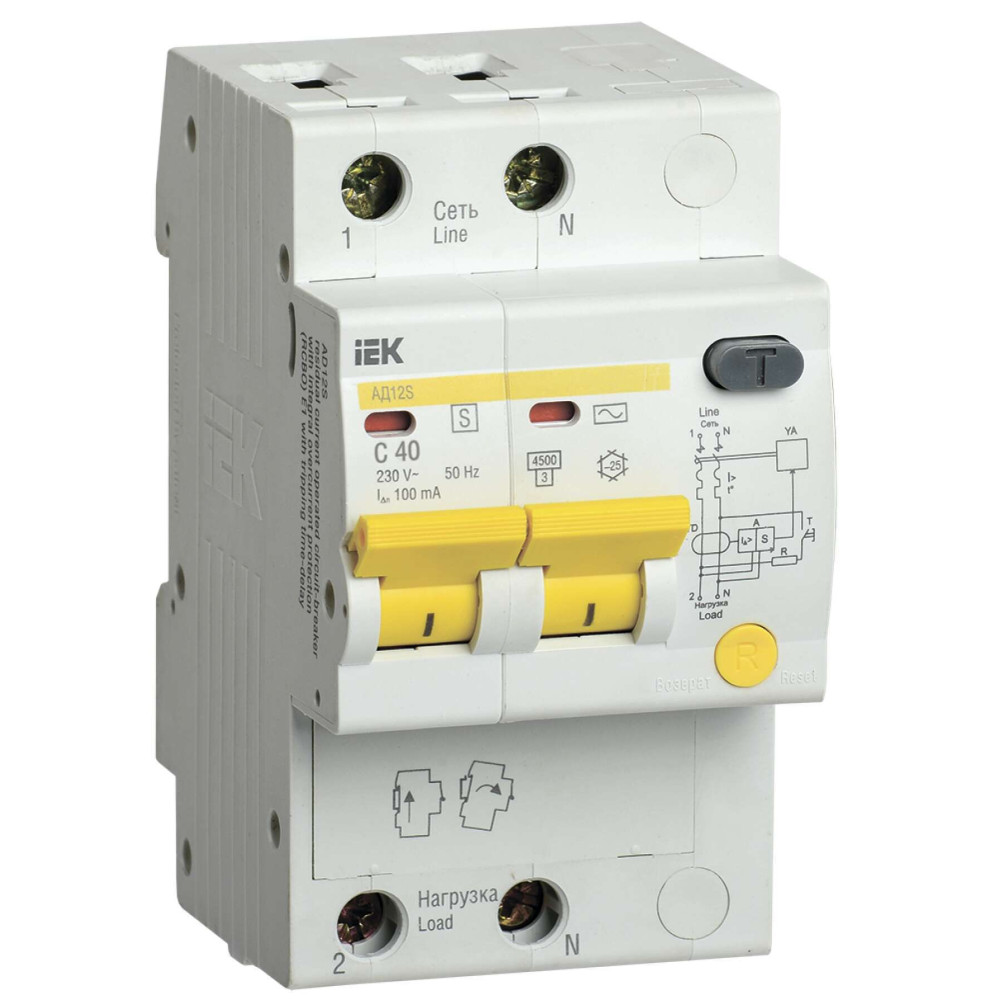

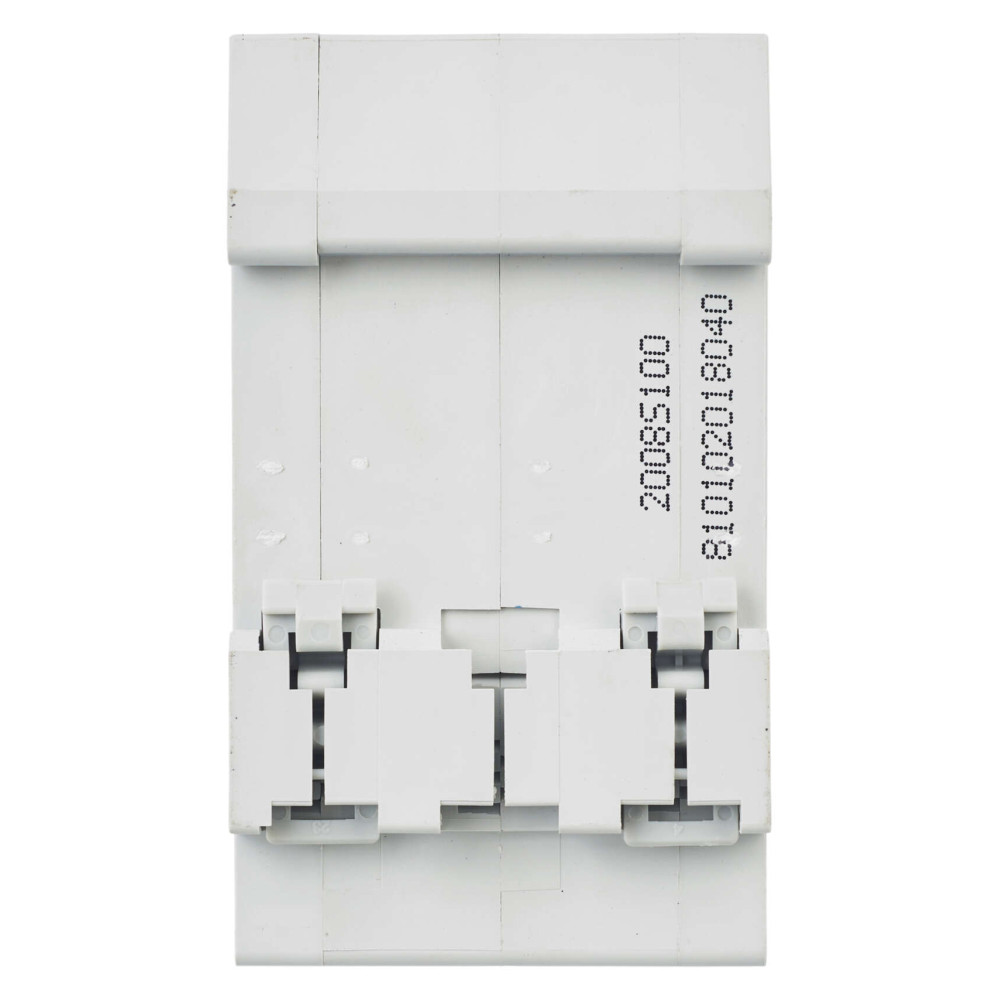

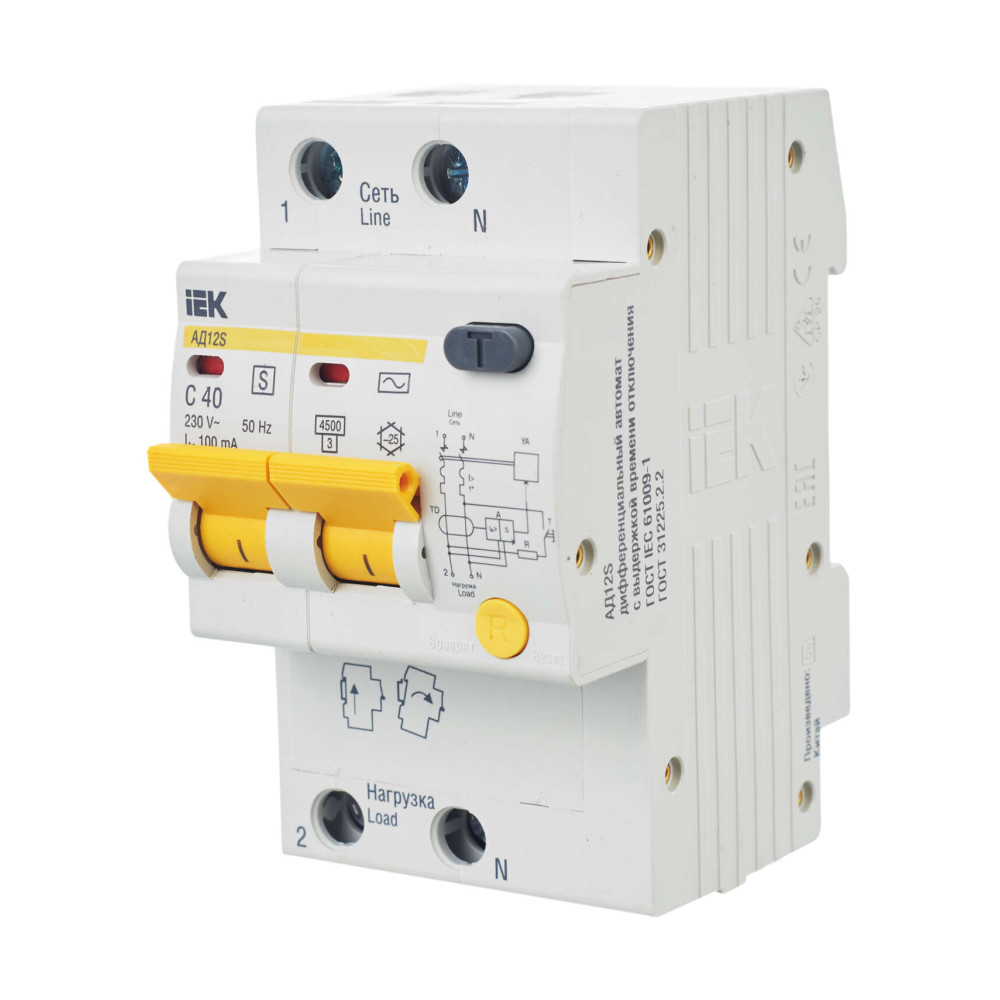

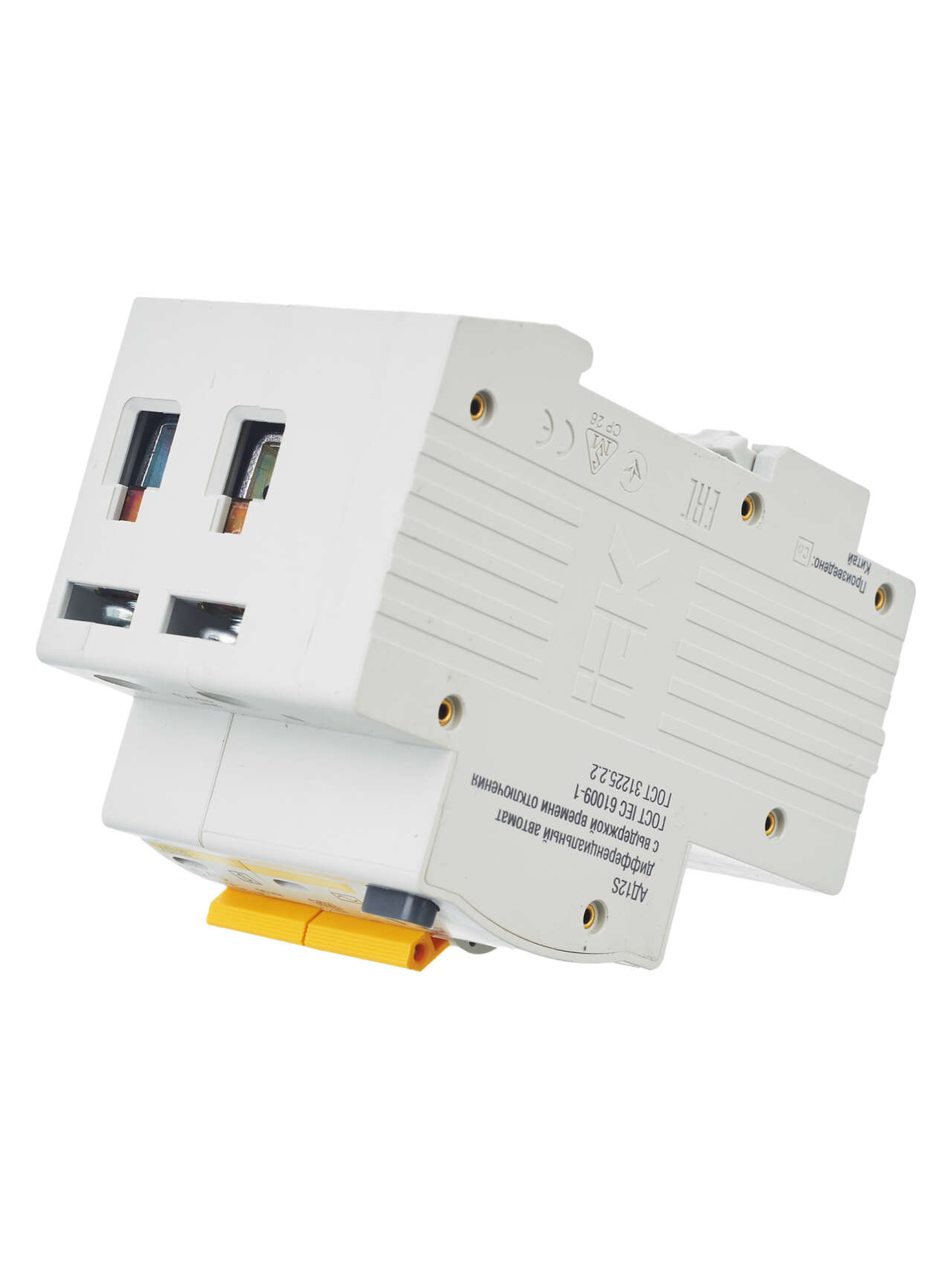

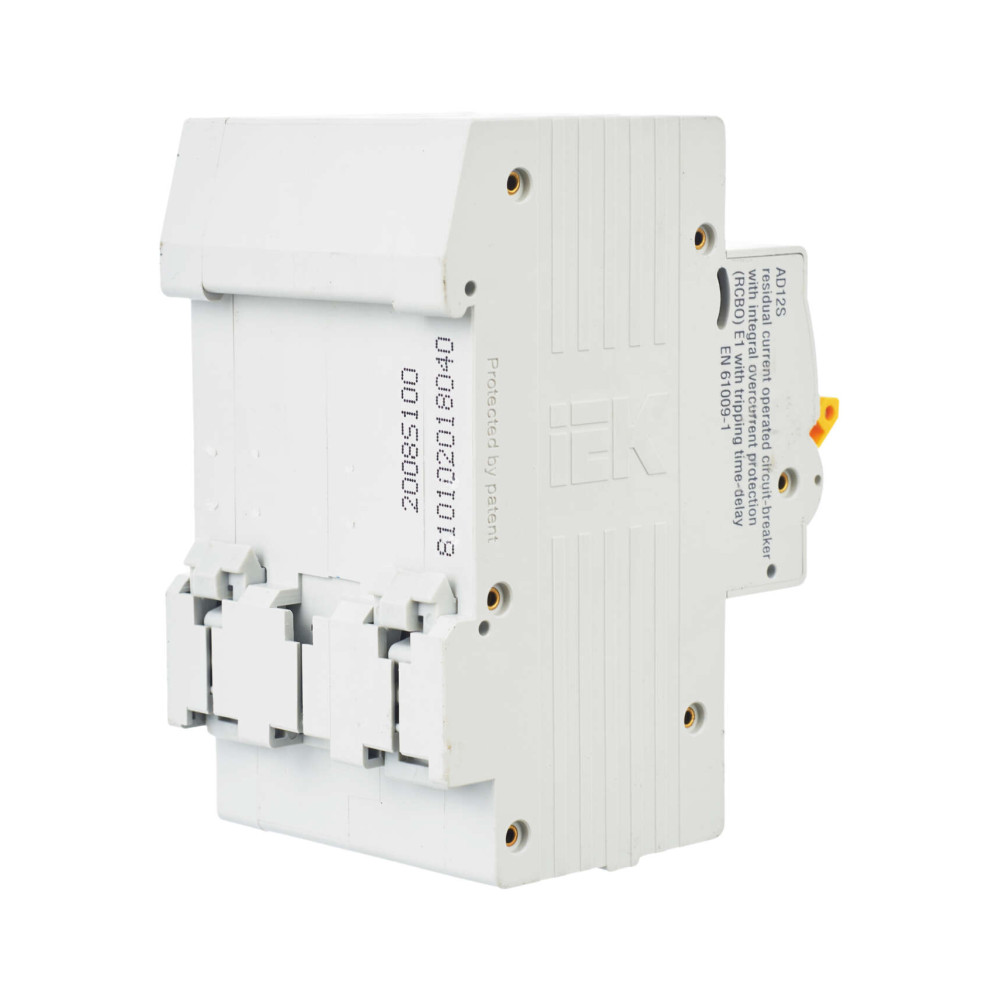

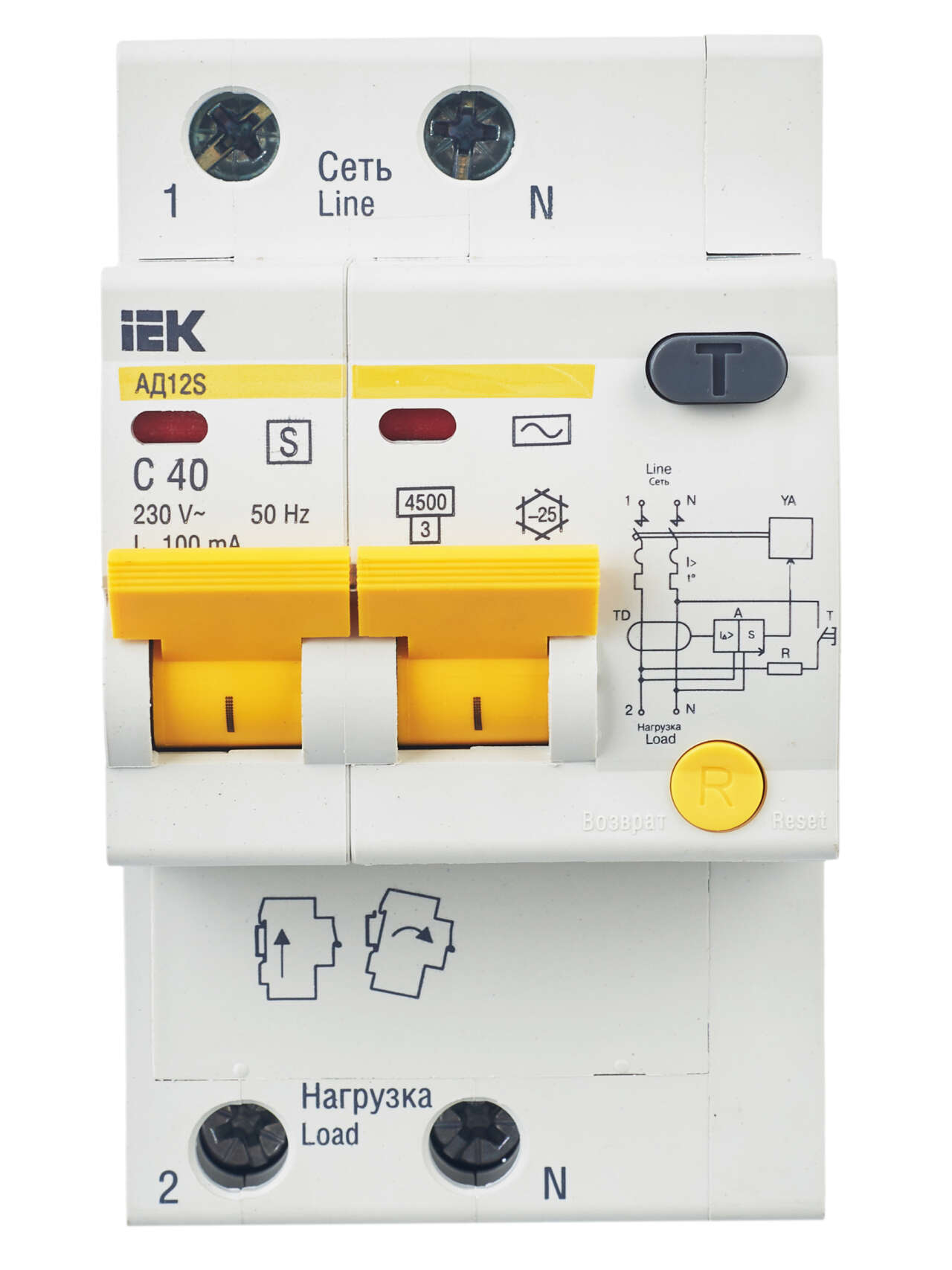

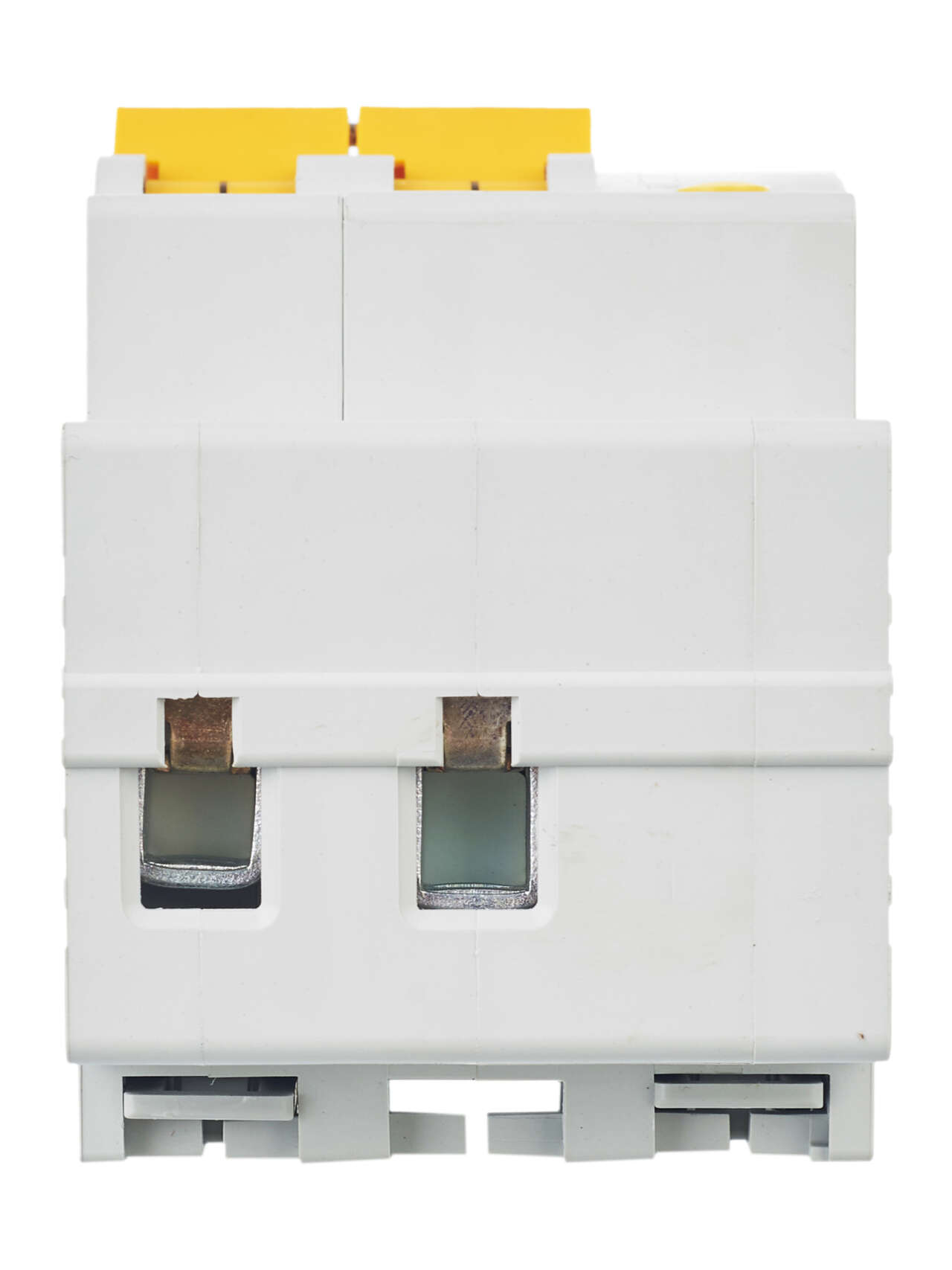

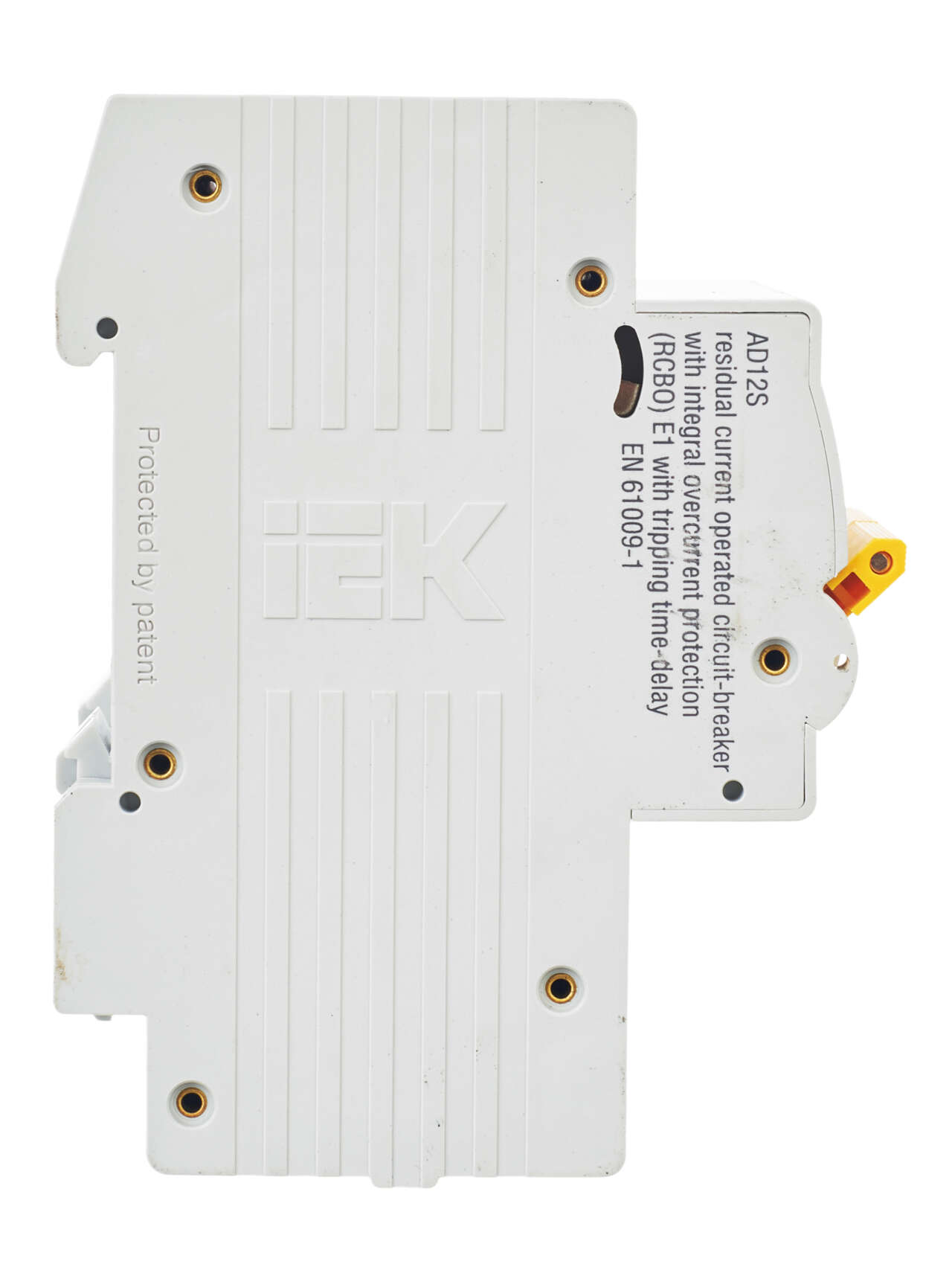

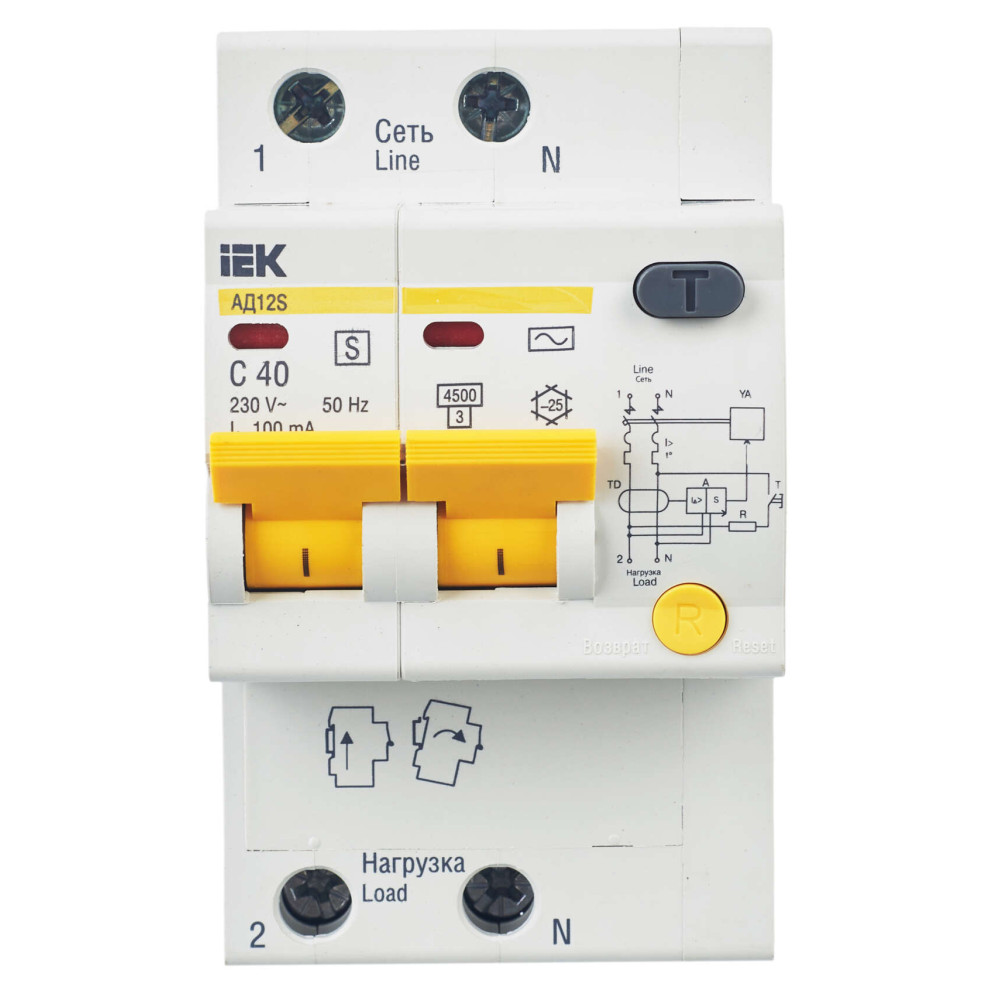

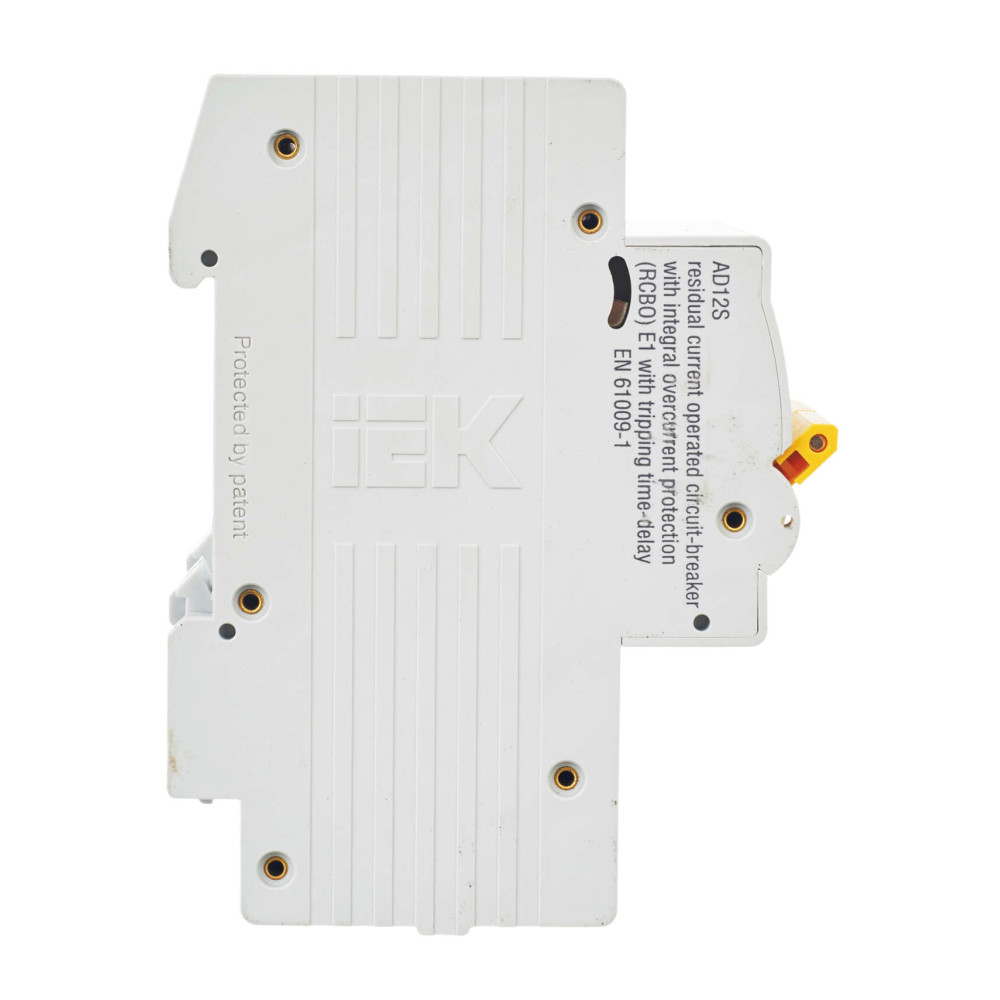

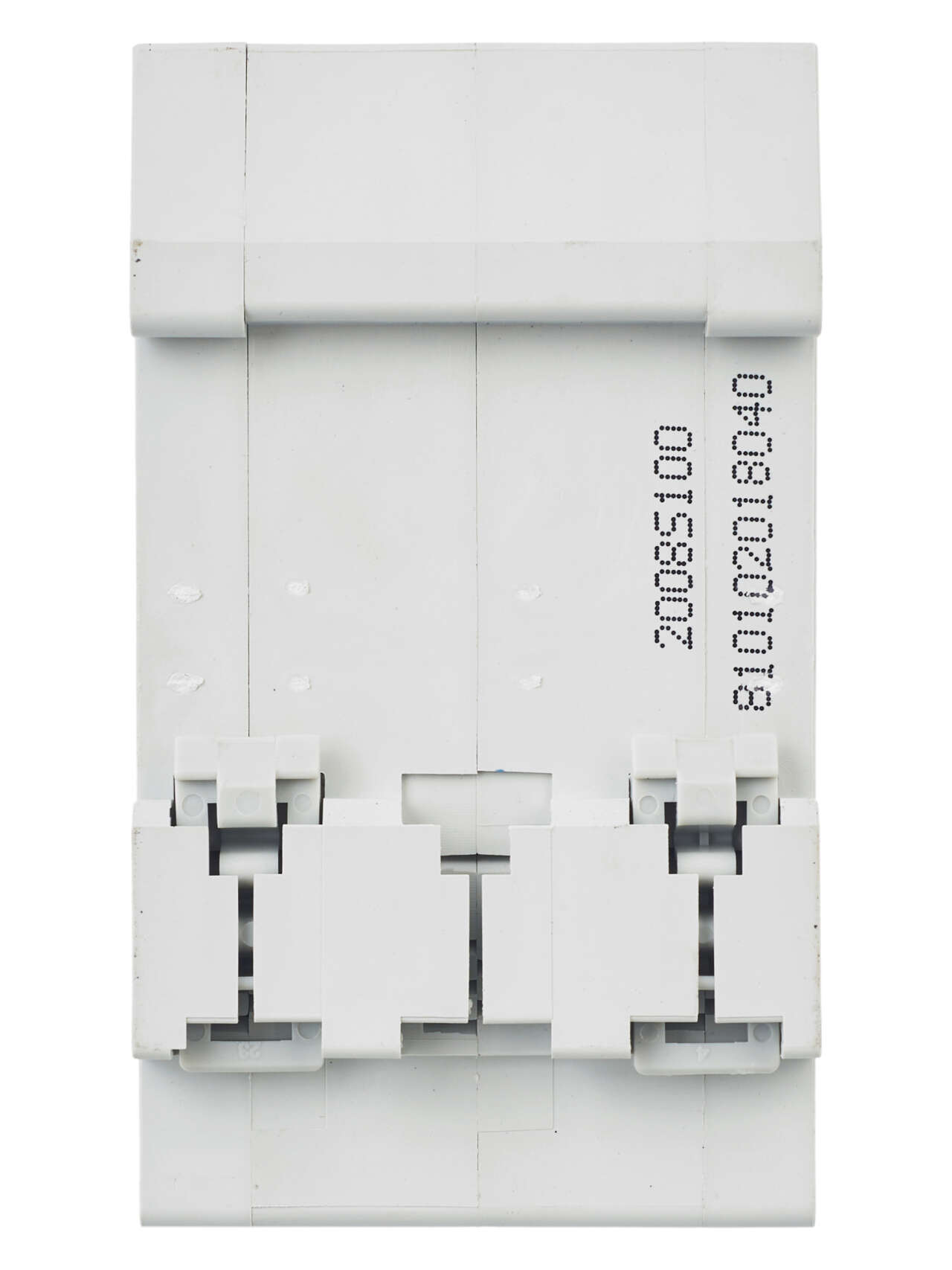

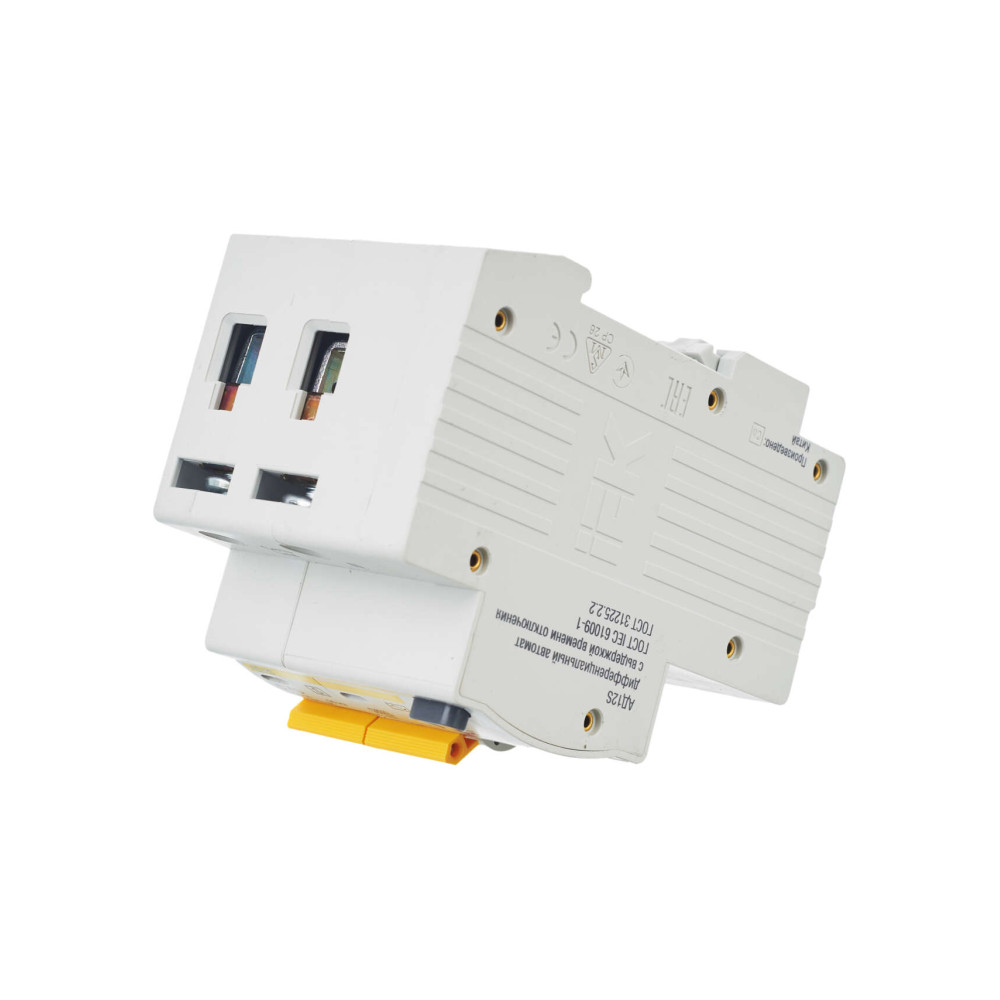

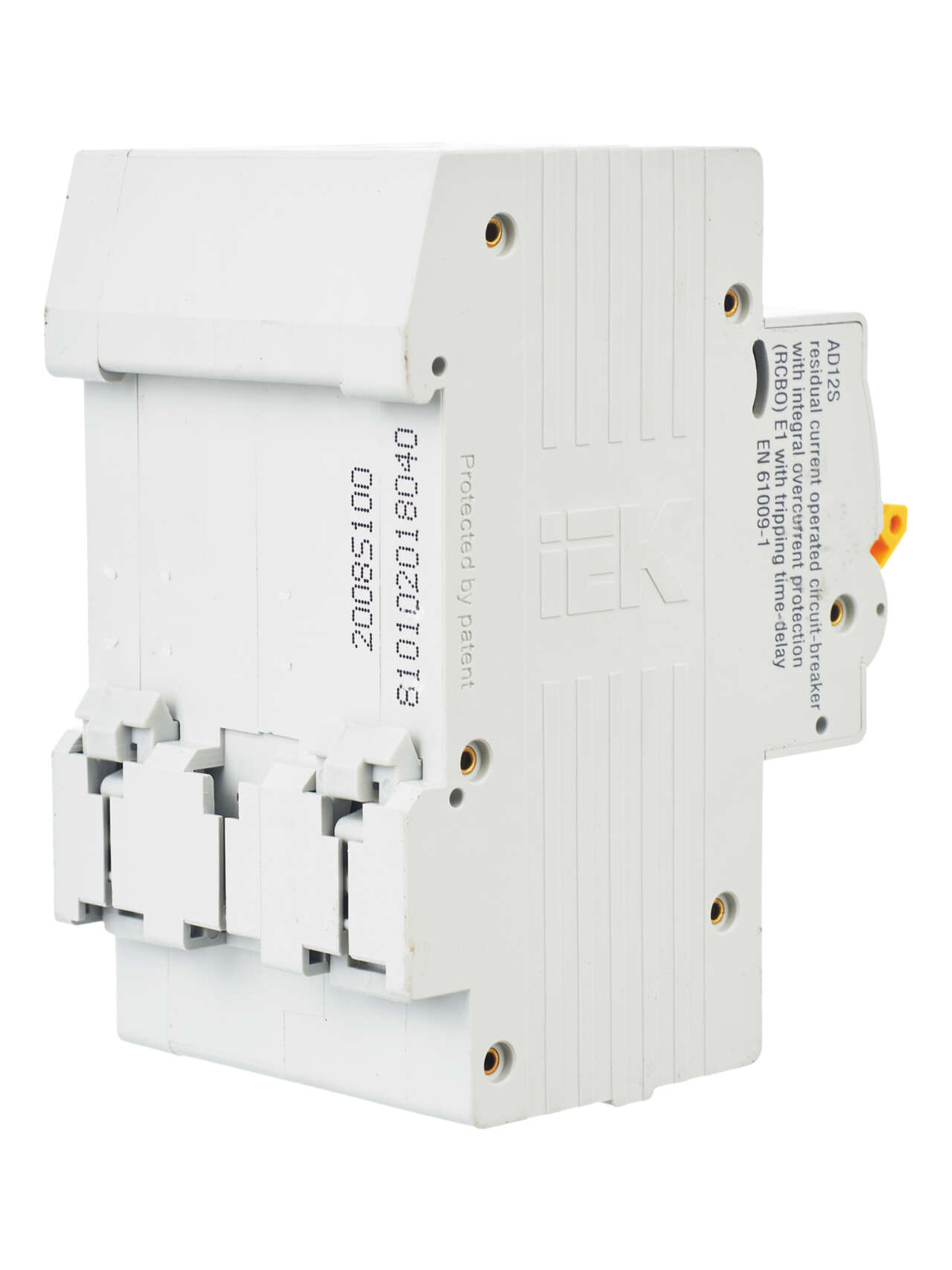

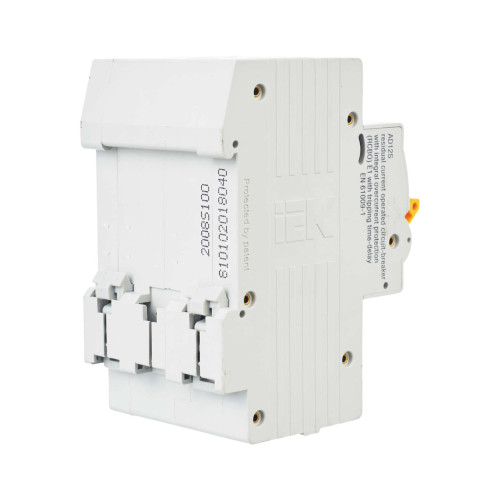

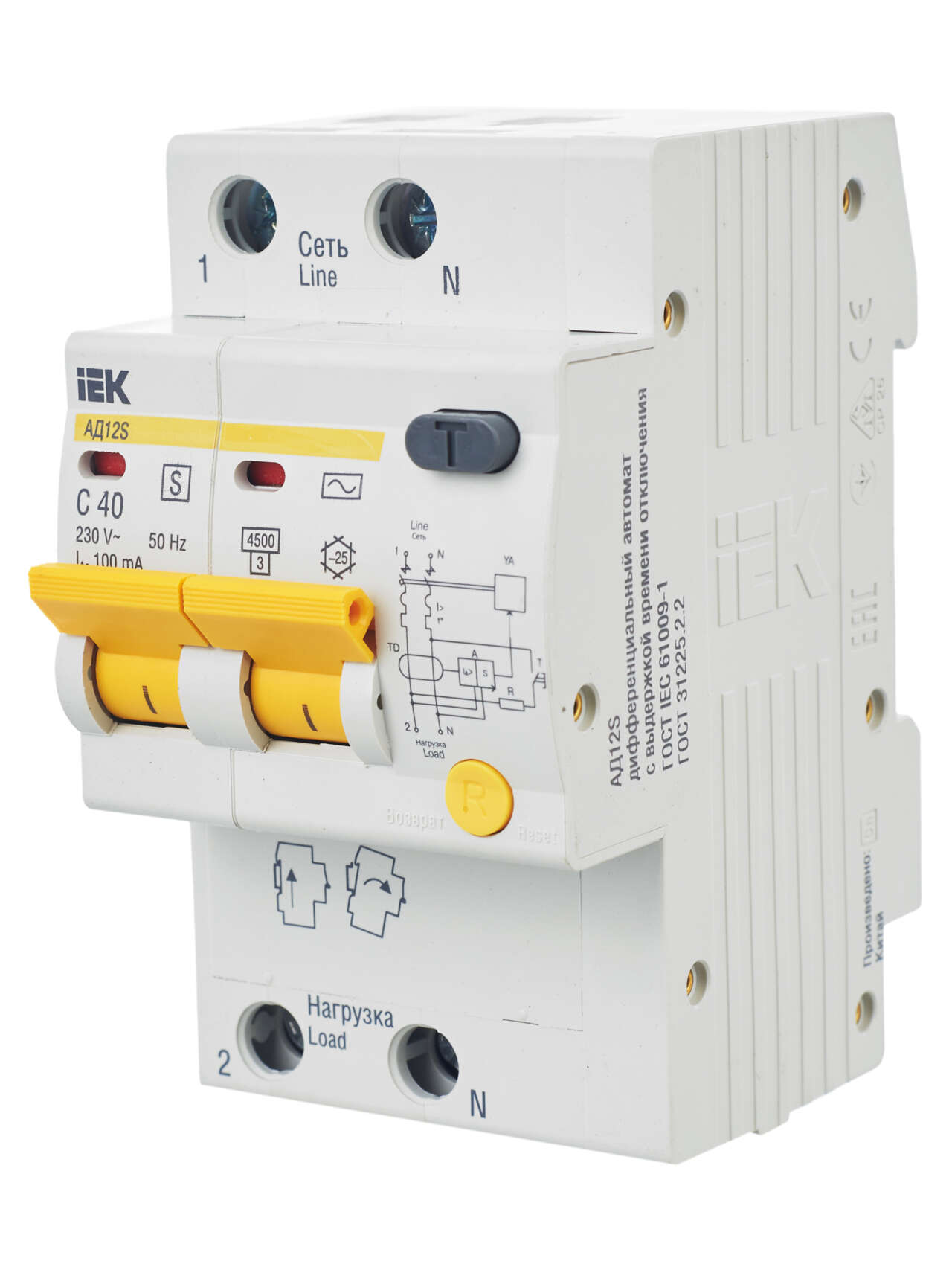

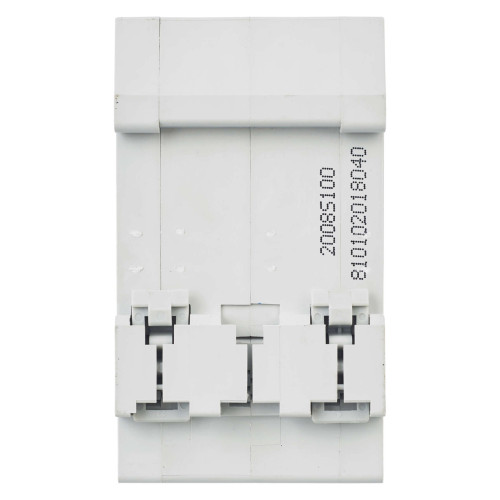

KARAT Дифференциальный автомат АД12S 2P 40А 100мА тип AC IEK

MAD13-2-040-C-100

Описание
Характеристики

Селективные дифференциальные автоматы АД12S со встроенной защитой от сверхтоков предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока. Дифференциальные автоматы АД12S обеспечивают: - защиту от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; - защиту от возгорания изоляции токоведущих частей при возникновении тока утечки; - защиту от перегрузки и короткого замыкания. В аппаратах предусмотрена индикация срабатывания от дифференциального тока. В качестве коммутационных аппаратов в использованы автоматические выключатели ВА47-29 новой серии.

Преимущества

Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Увеличенная прочность корпуса за счет двух дополнительных заклепок и монолитной лицевой панели.
Наличие индикатора положения контактов.
Компактная энергоэффективная конструкция: дифференциальный блок меньших габаритов экономит место в щитовом оборудовании.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает потери мощности.
Конструкция АД12S позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.
Индикатор срабатывания по дифференциальному току — кнопка "Возврат".
Удобный монтаж/демонтаж без использования инструментов.

Особенности конструкции

Усовершенствованная дугогасительная система: патент № RU 139886.

Наличие индикатора положения контактов.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Индикатор срабатывания по дифференциальному току - кнопка "Возврат".

Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.

Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Удобный монтаж/демонтаж без использования инструментов.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Конструкция АД12S позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
AD12S_AD14S_manual_5.pdf

Схемы подключения

Схема подключения
AD12S_14S_Chac_РЭ_изд.2 - СП.jpg

Информационные материалы

Дополнительные изображения

Модели для проектировщиков

Чертеж dwg
AD 12 gb.dwg

Отзывы по поставкам продукции от наших партнеров

Класс: Автоматический выключатель дифференциального тока (ID: EC000905)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	40	А
EF001391	Количество полюсов	2
EF002358	Номин ток утечки	0,1	А
EF002560	Тип тока утечки	Переменный (AC)
EF005617	Отключающая способность	4.5	кА
EF000889	Характеристика срабатывания - кривая тока	C
EF000228	Номин раб напряжение	230	В
EF000187	Тип напряжения	Переменный (AC)
EF005455	Частота	50 Гц
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF003961	Тип подключения	Винтовое соединение
IEK_F000022	Наличие электронного расцепителя	Нет
EF000003	Тип монтажа	на DIN-рейку
EF008618	Общ количество полюсов	2
EF002950	Ширина по количеству модульных расстояний	3
IEK_F000020	Наличие теплового расцепителя	Да
EF005997	Отключение нейтрали	Да
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF005548	Количество защищенных полюсов	2
EF006064	Отключающая способность по EN 60898	4,5	кА
EF000267	Макс сечение входящего кабеля	35	мм²
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
EF005474	Степень защиты - IP	IP20
IEK_F000023	Наличие дифференциального расцепителя	Нет
IEK_F000082	Номинальная диф наибольшая вкл и откл способность	4500	А
EF006065	Отключающая способность по IEC 60947-2	4,5	кА

Характеристики

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 7
Количество защищенных полюсов 2
Количество полюсов 2
Макс сечение входящего кабеля 35
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин раб напряжение 230
Номин ток 40
Номин ток утечки 0,1
Общ количество полюсов 2
Отключающая способность 4.5
Отключающая способность по EN 60898 4,5
Отключающая способность по IEC 60947-2 4,5
Отключение нейтрали Да
Срок службы, Лет не менее 15
Степень защиты - IP IP20

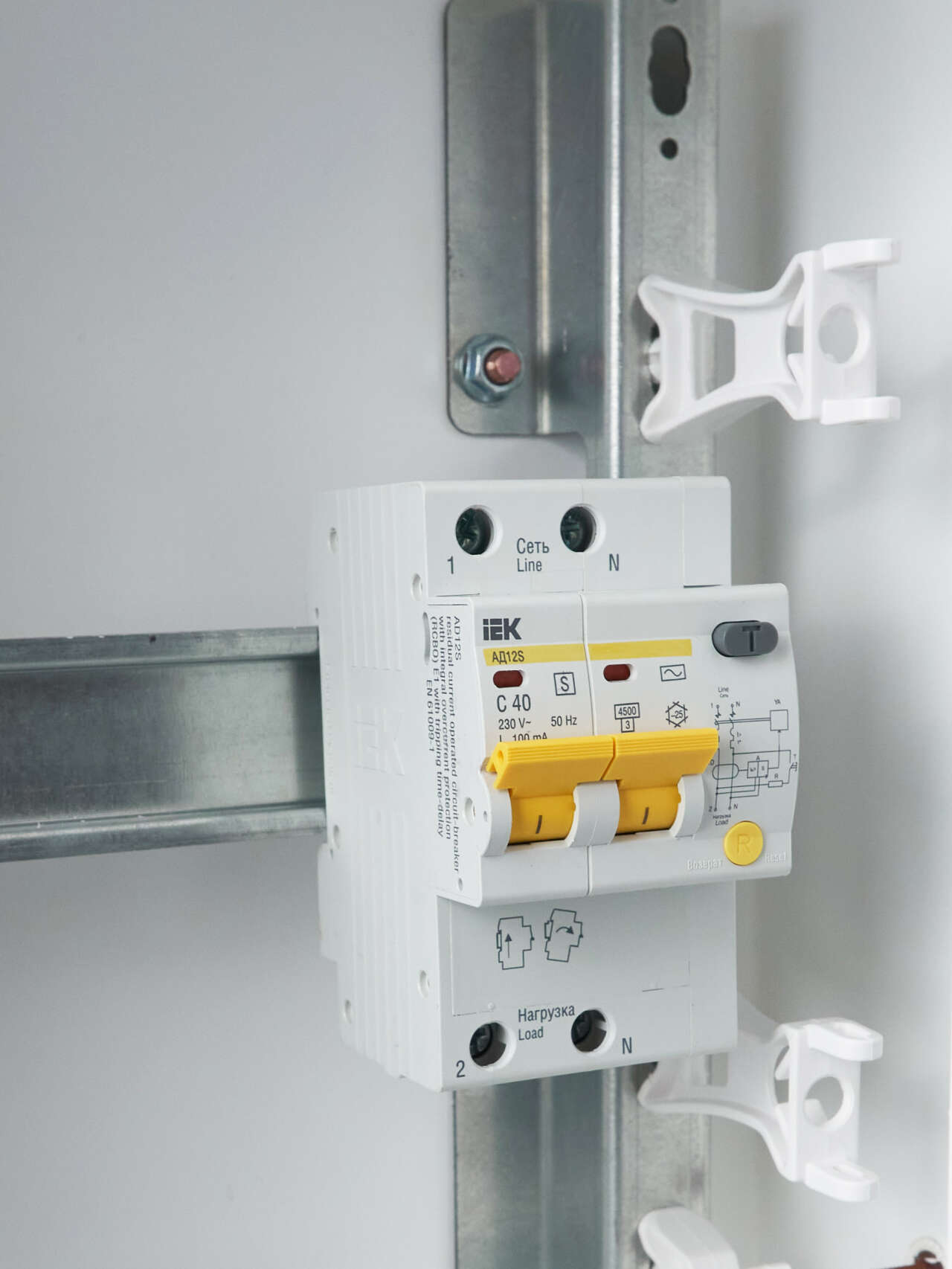

Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки Переменный (AC)
Характеристика срабатывания - кривая тока C
Частота 50 Гц
Ширина по количеству модульных расстояний 3
