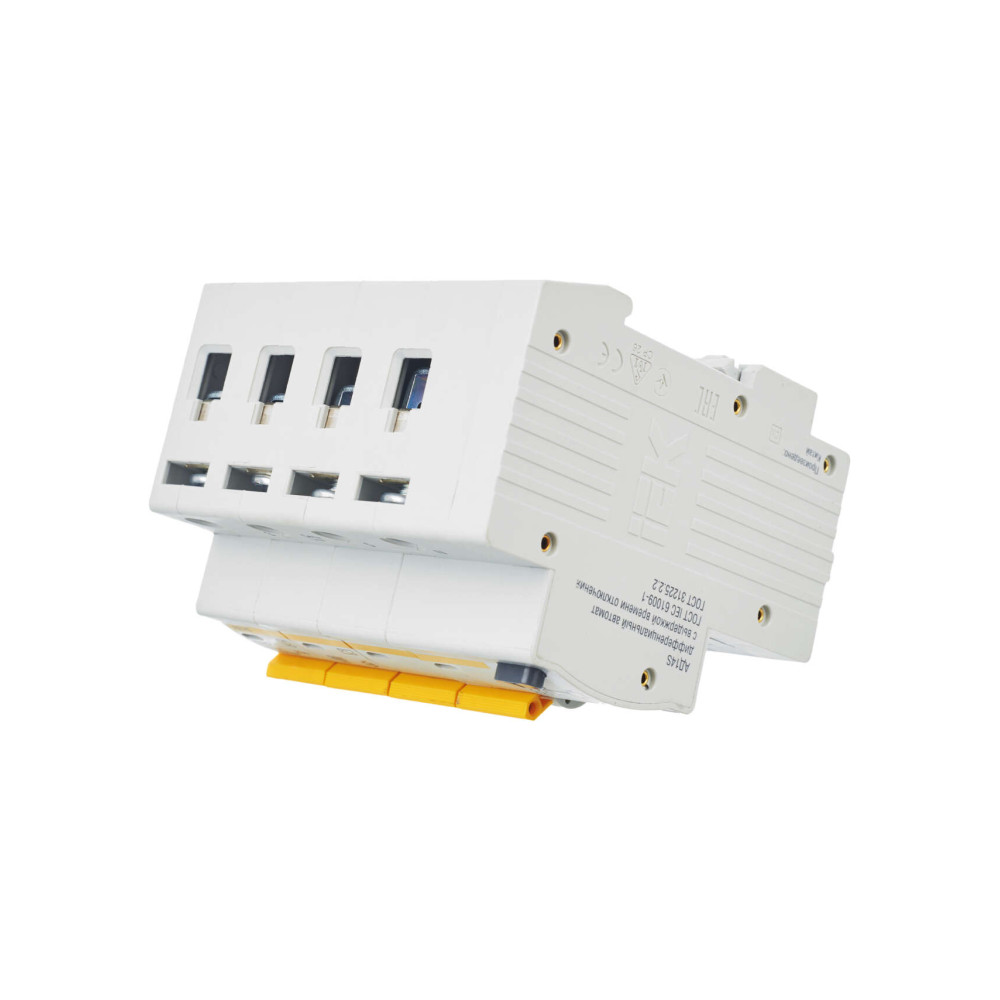

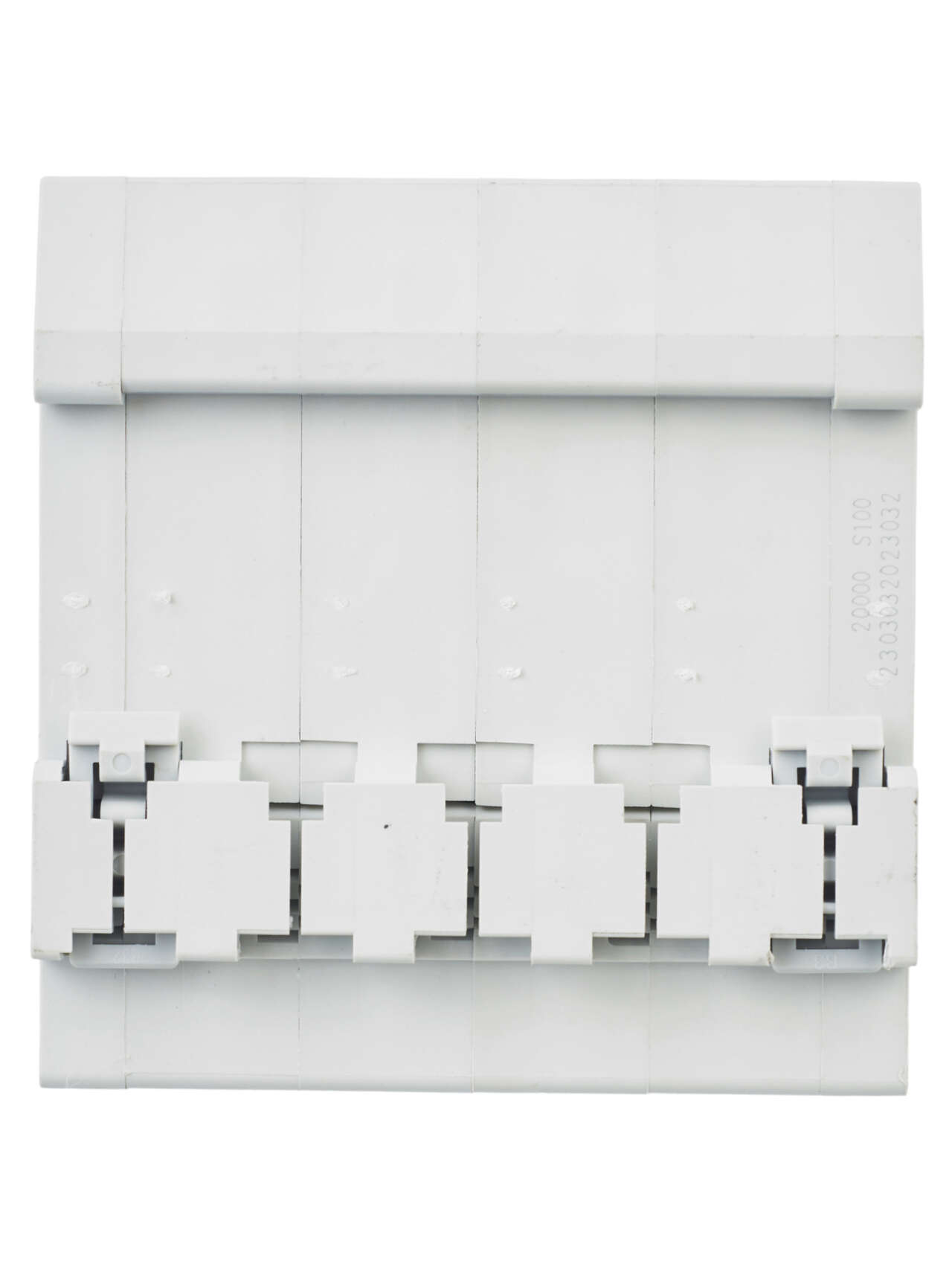

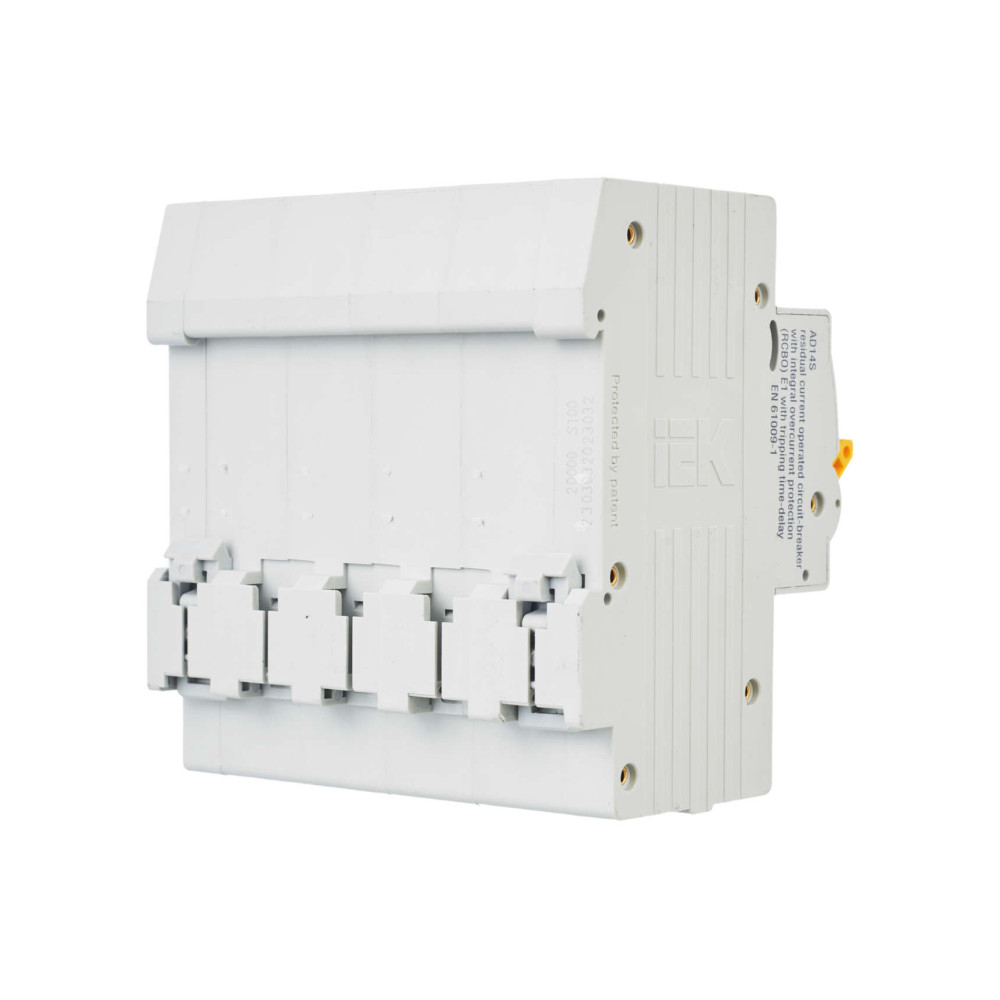

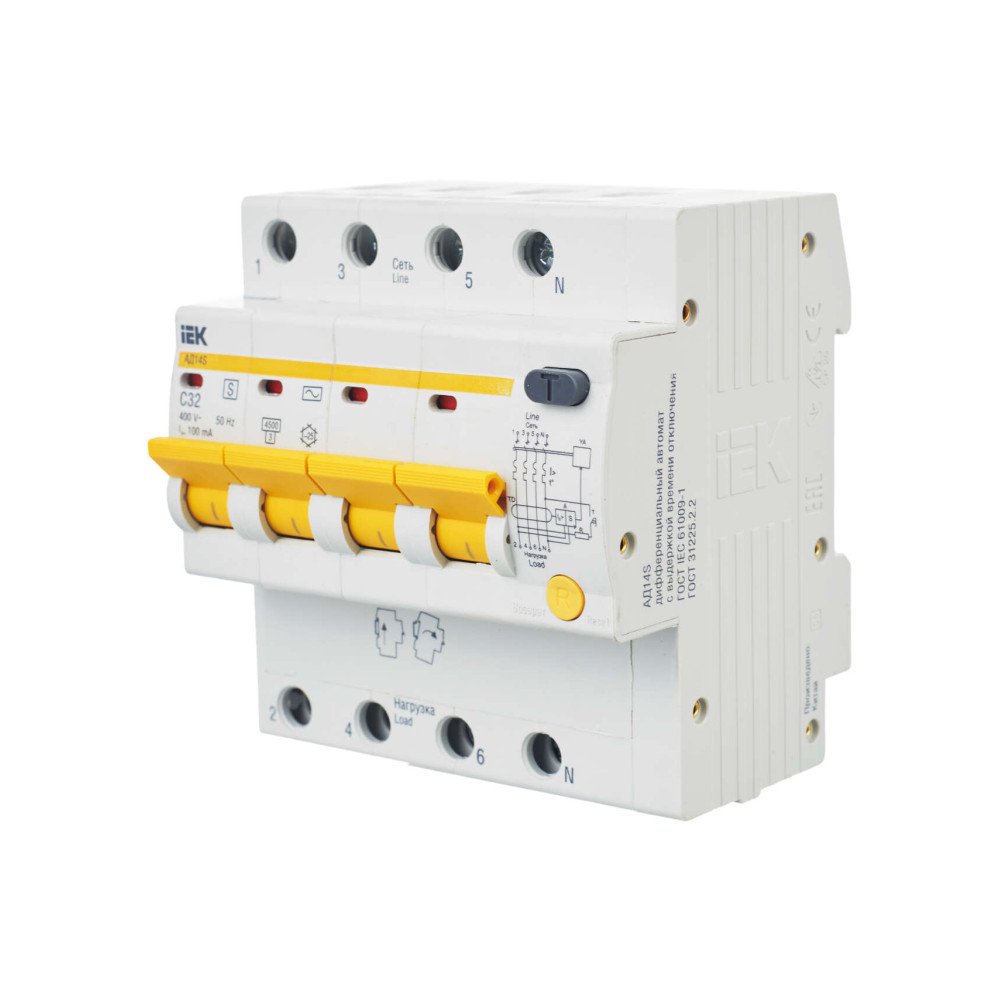

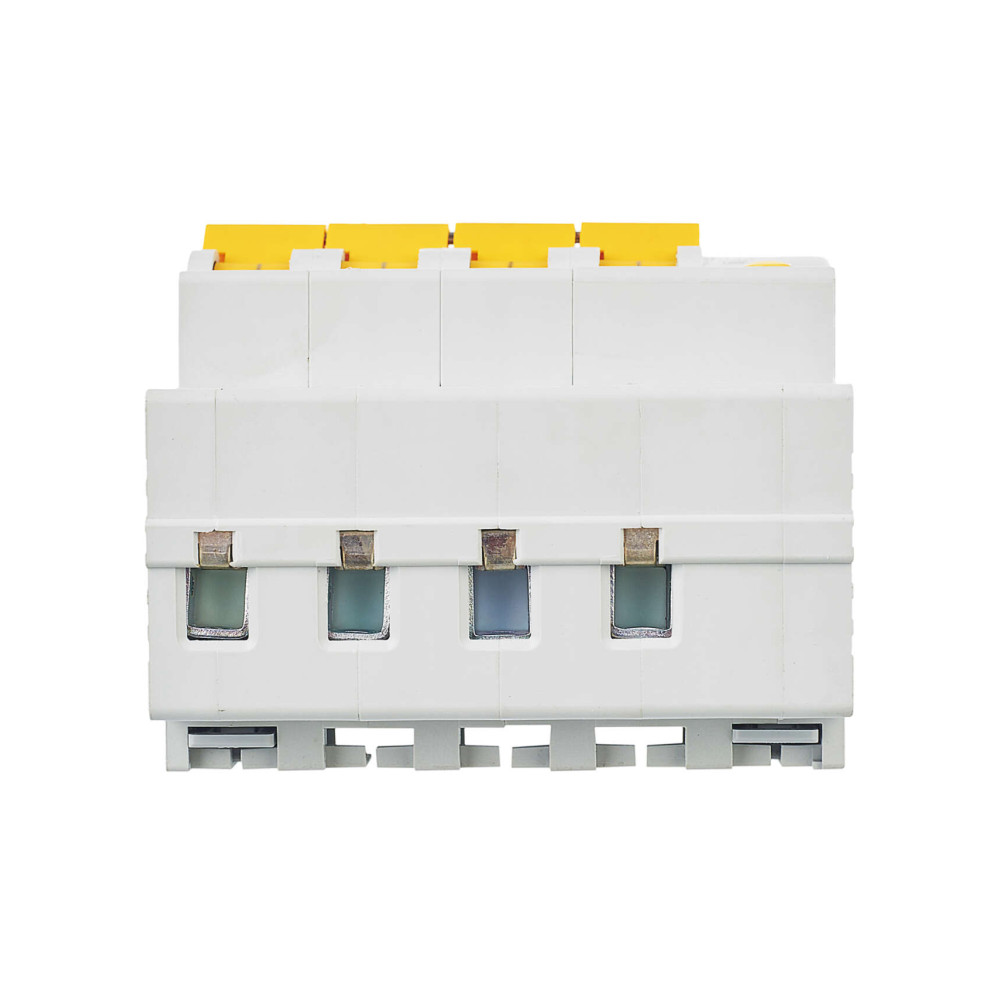

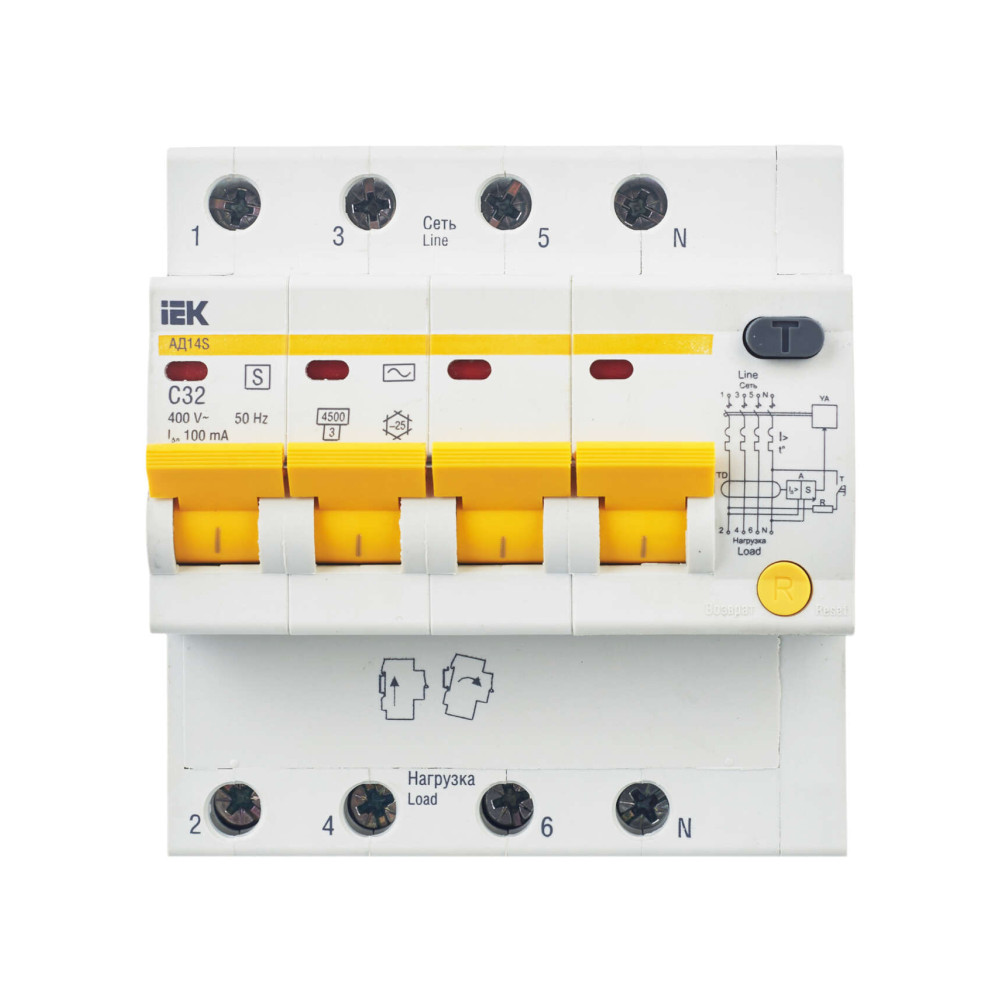

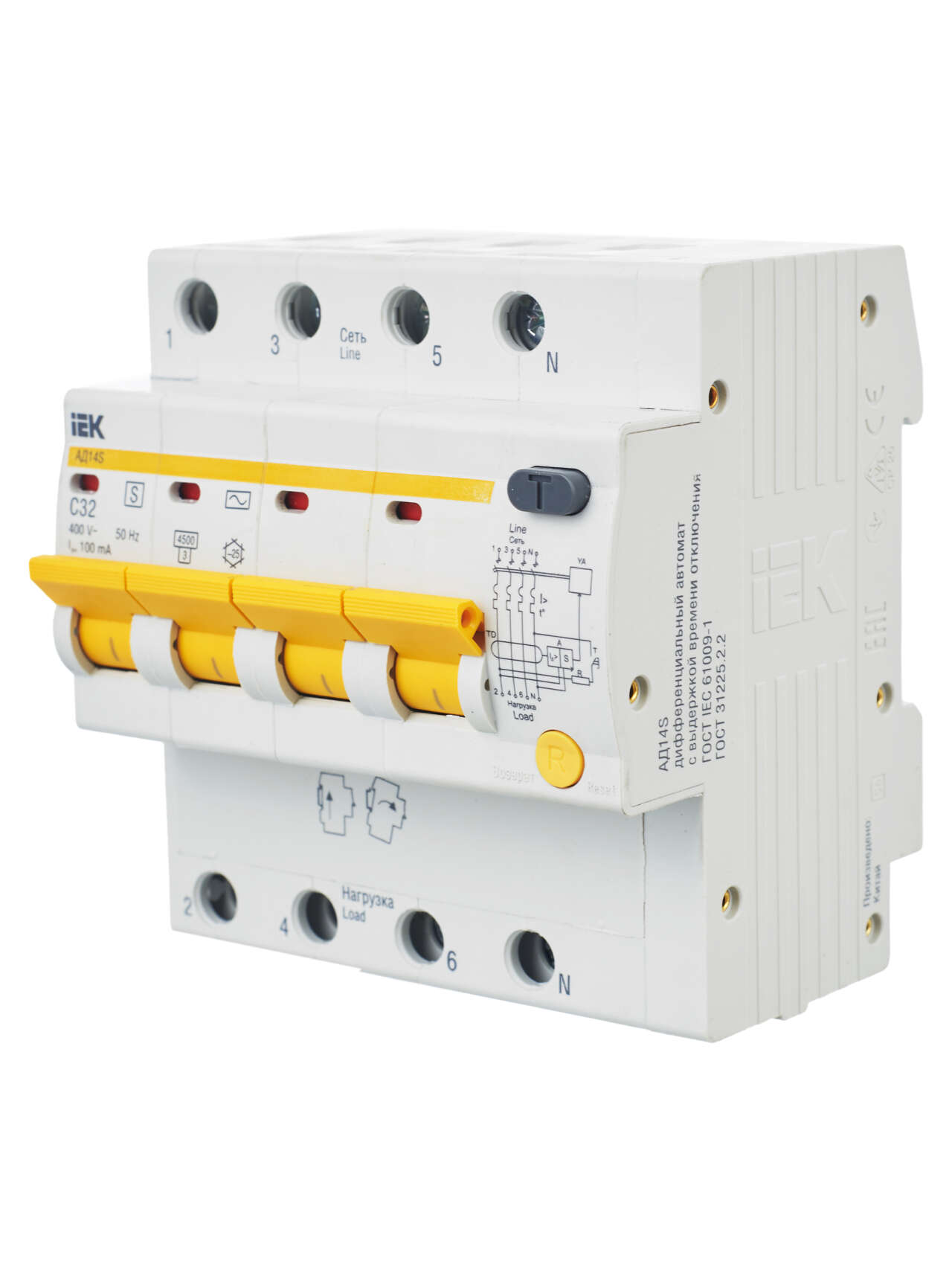

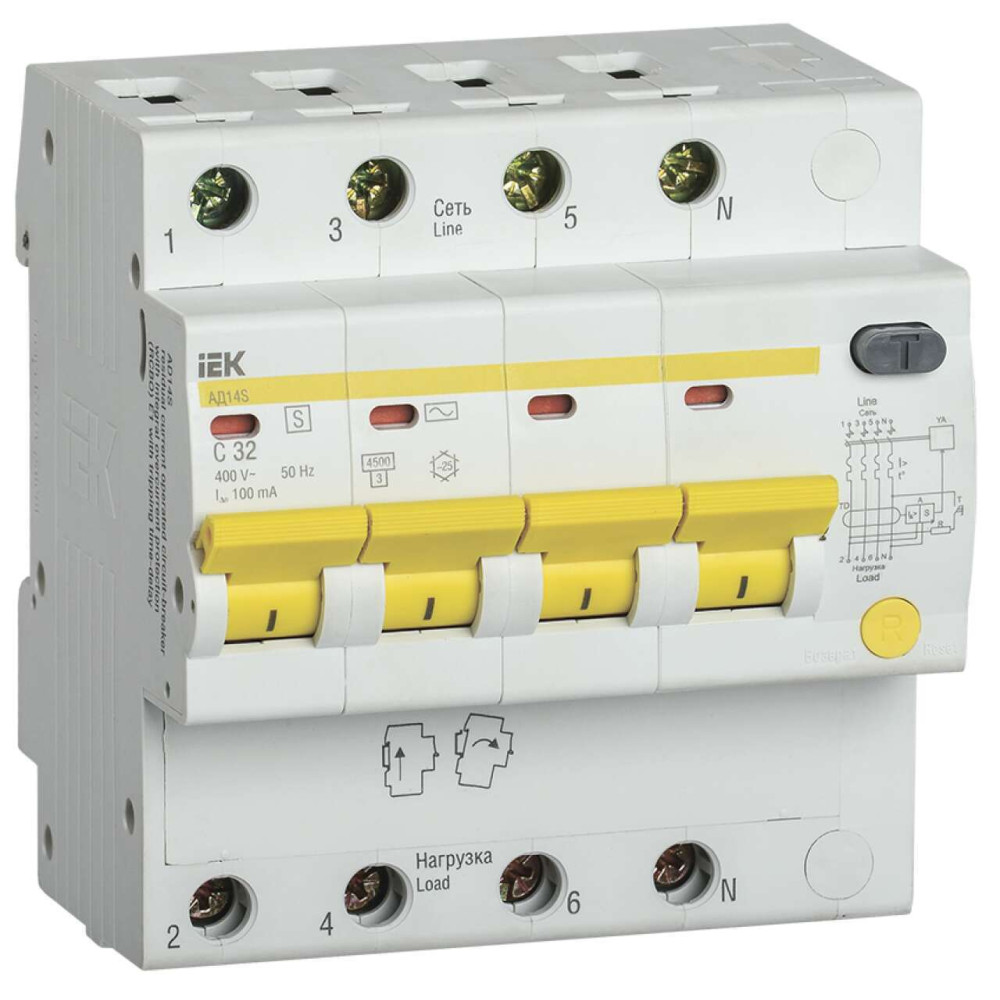

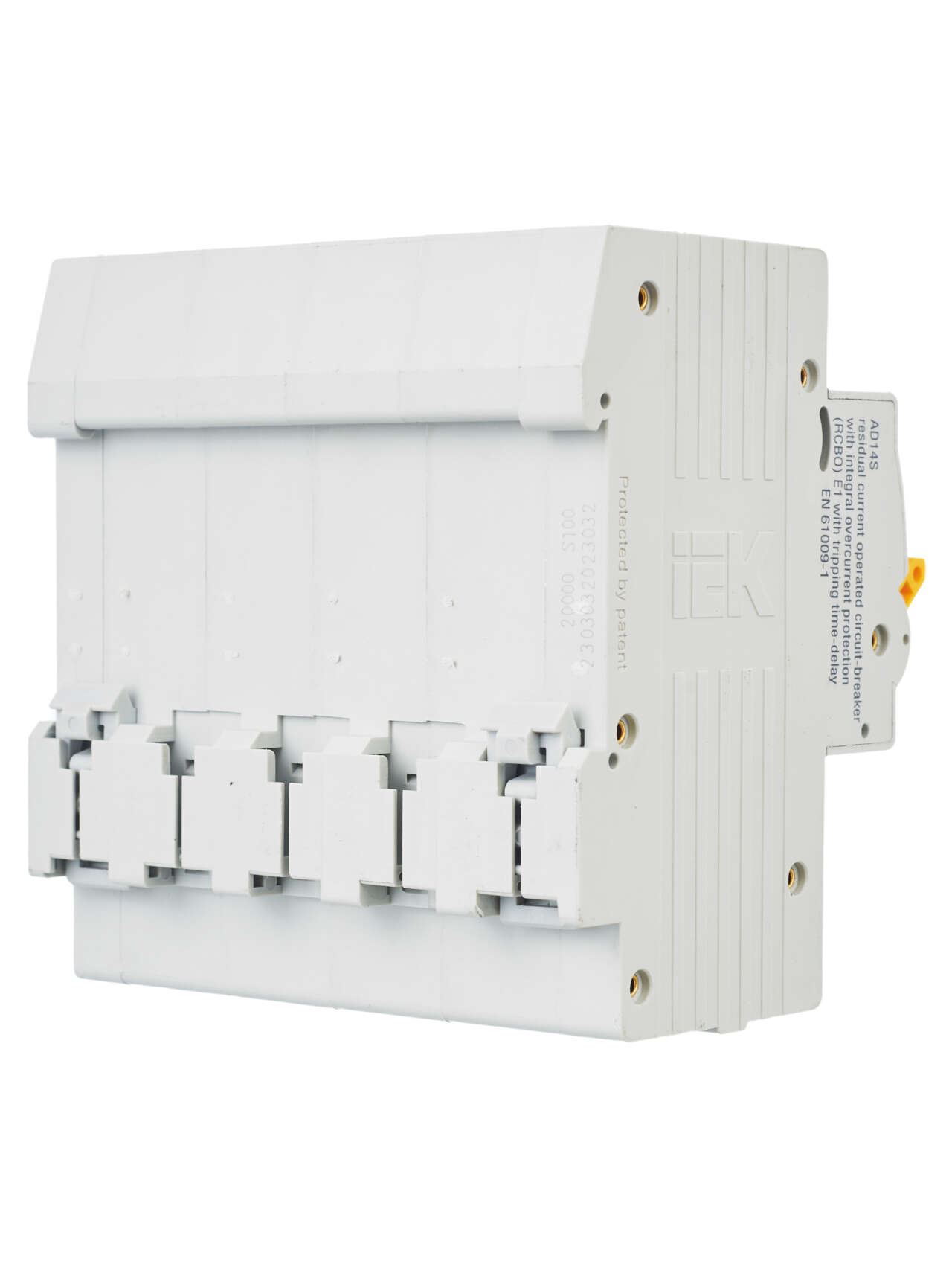

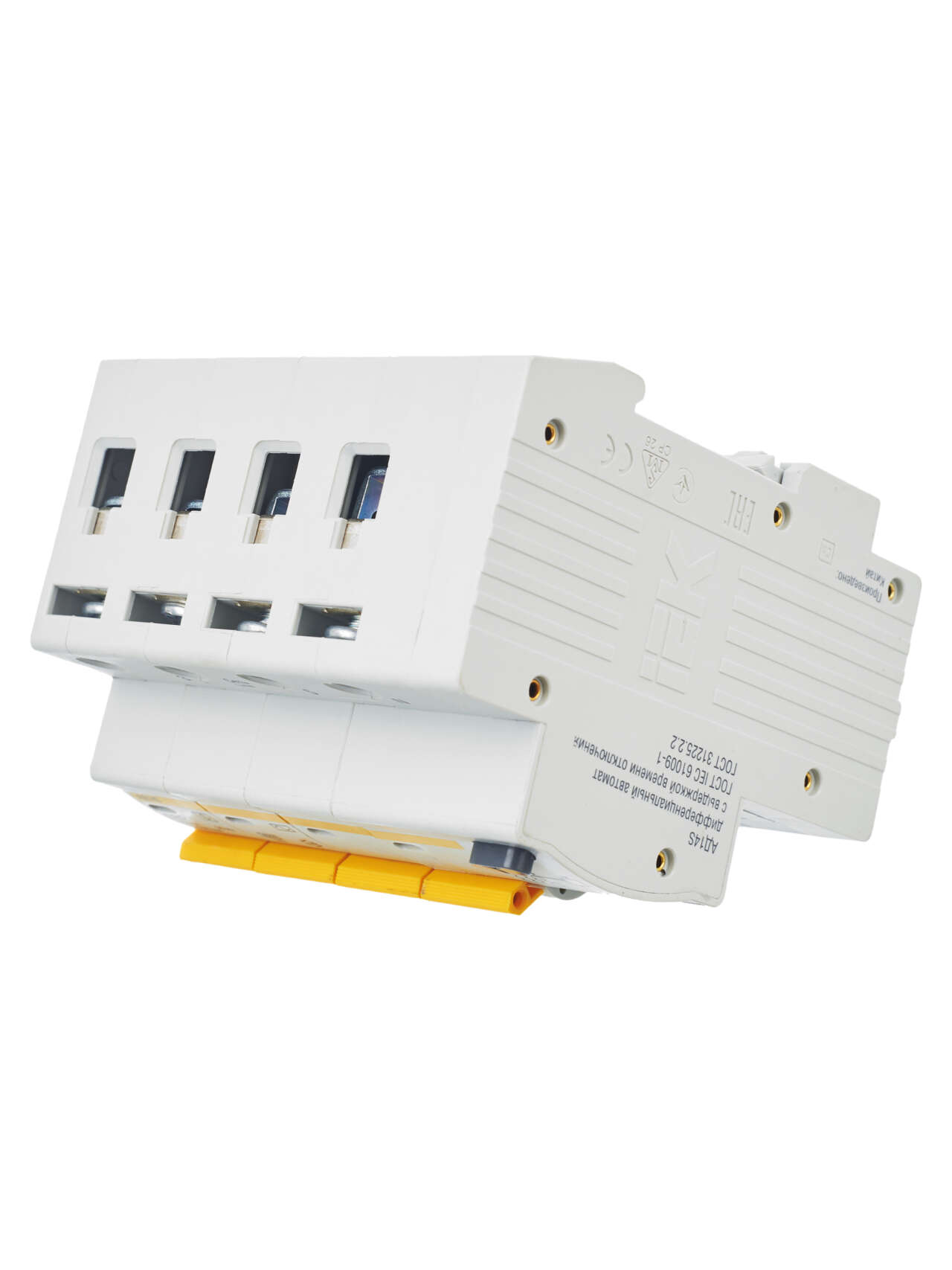

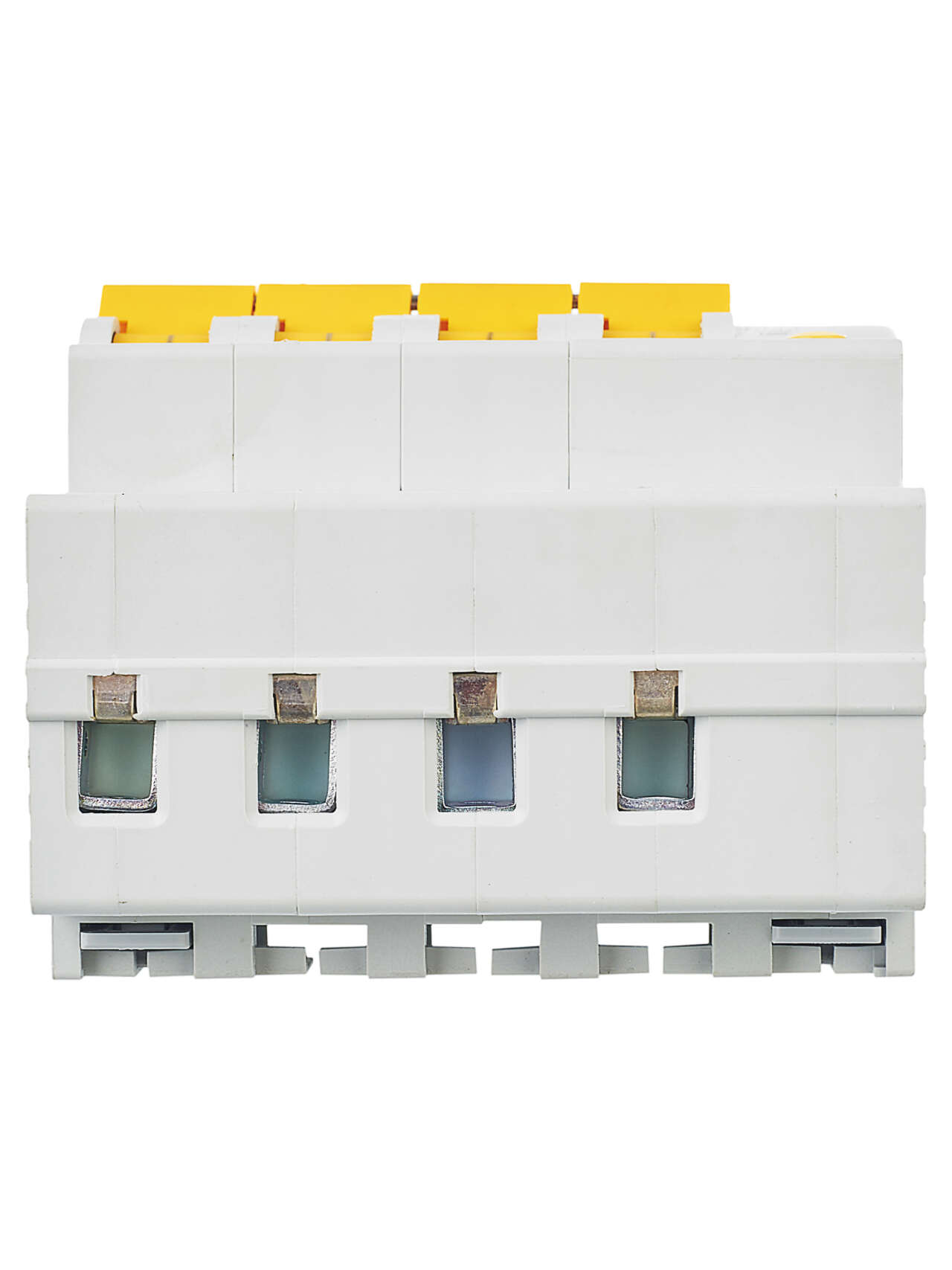

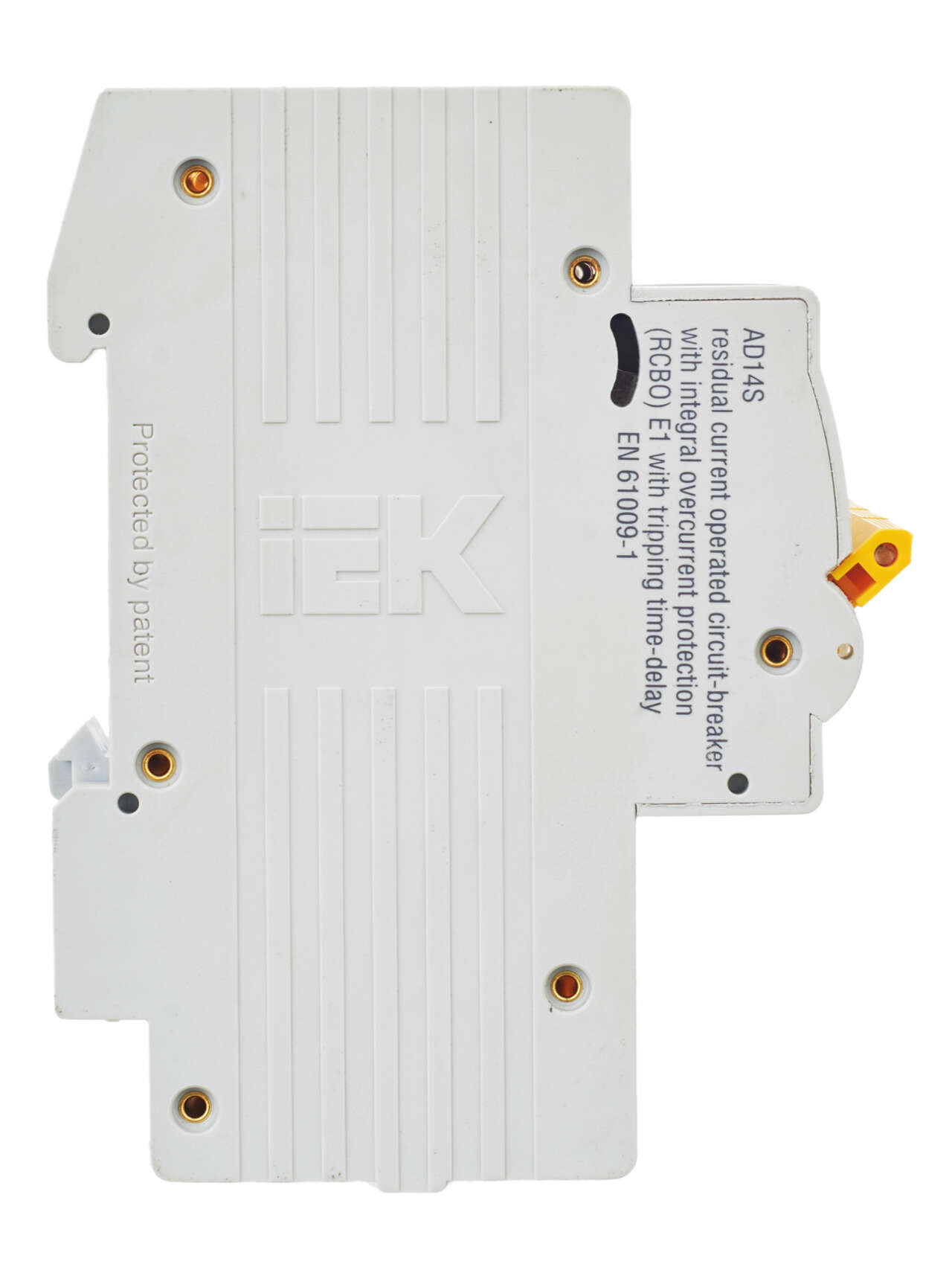

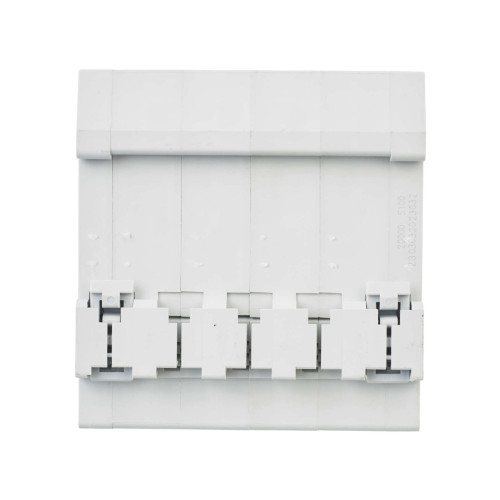

KARAT Дифференциальный автомат АД14S 4P 32А 100мА тип AC IEK

MAD13-4-032-C-100

Описание
Характеристики

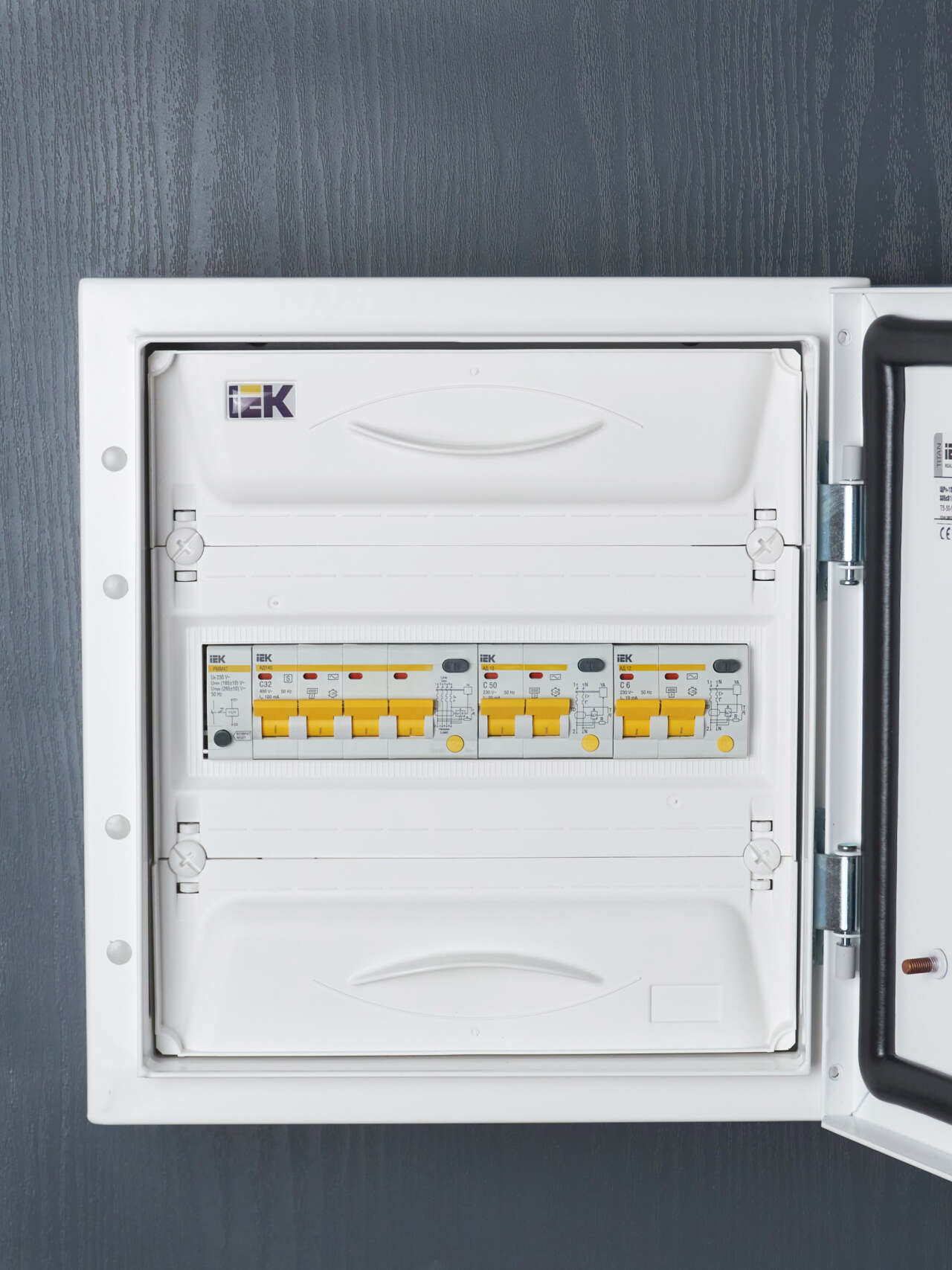

Селективные дифференциальные автоматы со встроенной защитой от сверхтоков используются для построения селективных (многоступенчатых) схем защиты от дифференциального тока. Предназначены для эксплуатации в однофазных электрических цепях переменного тока напряжением 230 В частотой 50 Гц, рассчитаны на номинальный ток от 20 А до 63 А. Номинальный отключающий дифференциальный ток (уставка срабатывания) 100 мА и 300 мА. Применяются в распределительных щитах жилых и общественных зданий, квартирных щитках, устройствах временного электроснабжения строительных площадок, садовых домов, гаражей. Благодаря усовершенствованной конструкции дифференциального блока и компактным габаритам обеспечивается экономия места в щитке.

Преимущества

Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
Встроенная защита от длительных перенапряжений сети.
Стандартное присоединение нагрузки и двойное присоединение сети.
Визуальная индикация состояния контактов и светодиодная индикация наличия напряжения на клеммах "Нагрузка".
Компактная энергоэффективная конструкция - экономия места в щите.
Увеличенная прочность корпуса - 2 дополнительные заклепки и монолитная лицевая панель.
Безвинтовое присоединение дополнительных устройств КС47, КСВ47.
Быстрый монтаж/демонтаж без использования инструментов.

Особенности конструкции

Кнопка "ТЕСТ" для проверки работоспособности устройства.

Усовершенствованная дугогасительная система: патент № RU 139886.

Наличие индикатора положения контактов.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
AD12S_AD14S_manual_5.pdf

Схемы подключения

Схема подключения
AD12S_14S_Chac_РЭ_изд.2 - СП.jpg

Информационные материалы

Дополнительные изображения

Модели для проектировщиков

Чертеж dwg
AD 14 gb.dwg

Отзывы по поставкам продукции от наших партнеров

Класс: Автоматический выключатель дифференциального тока (ID: EC000905)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	32	А
EF001391	Количество полюсов	4
EF002358	Номин ток утечки	0,1	А
EF002560	Тип тока утечки	Переменный (AC)
EF005617	Отключающая способность	4.5	кА
EF000889	Характеристика срабатывания - кривая тока	C
EF000228	Номин раб напряжение	230/400	В
EF000187	Тип напряжения	Переменный (AC)
EF006065	Отключающая способность по IEC 60947-2	4,5	кА
IEK_F000022	Наличие электронного расцепителя	Нет
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF000003	Тип монтажа	на DIN-рейку
EF002950	Ширина по количеству модульных расстояний	4,5
EF007007	Тип расцепителя	Тепловой, электромагнитный
IEK_F000020	Наличие теплового расцепителя	Да
EF008618	Общ количество полюсов	4
IEK_F000023	Наличие дифференциального расцепителя	Нет
EF003961	Тип подключения	Винтовое соединение
EF005455	Частота	50 Гц
EF005548	Количество защищенных полюсов	4
EF006064	Отключающая способность по EN 60898	4,5	кА
EF005474	Степень защиты - IP	IP20
EF000267	Макс сечение входящего кабеля	35	мм²
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
EF005997	Отключение нейтрали	Да
IEK_F000082	Номинальная диф наибольшая вкл и откл способность	4500	А

Характеристики

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 7
Количество защищенных полюсов 4
Количество полюсов 4
Макс сечение входящего кабеля 35
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин раб напряжение 230/400
Номин ток 32
Номин ток утечки 0,1
Общ количество полюсов 4
Отключающая способность 4.5
Отключающая способность по EN 60898 4,5
Отключающая способность по IEC 60947-2 4,5
Отключение нейтрали Да
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки Переменный (AC)
Характеристика срабатывания - кривая тока C
Частота 50 Гц
Ширина по количеству модульных расстояний 4,5

В наличии на складе: 40 шт.

2040р.

На складе: 40
Код товара: MAD13-4-032-C-100
Артикул: MAD13-4-032-C-100
