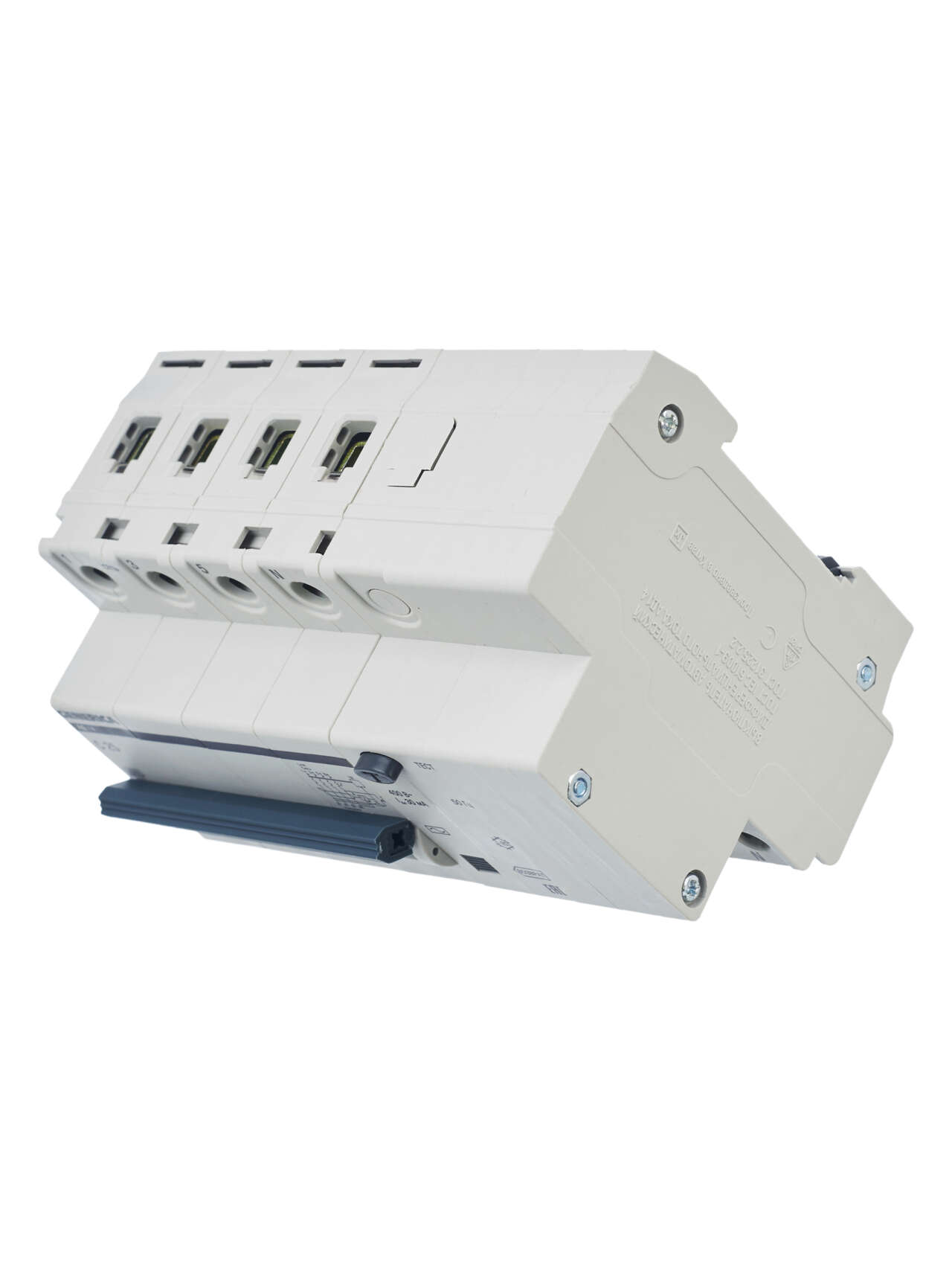

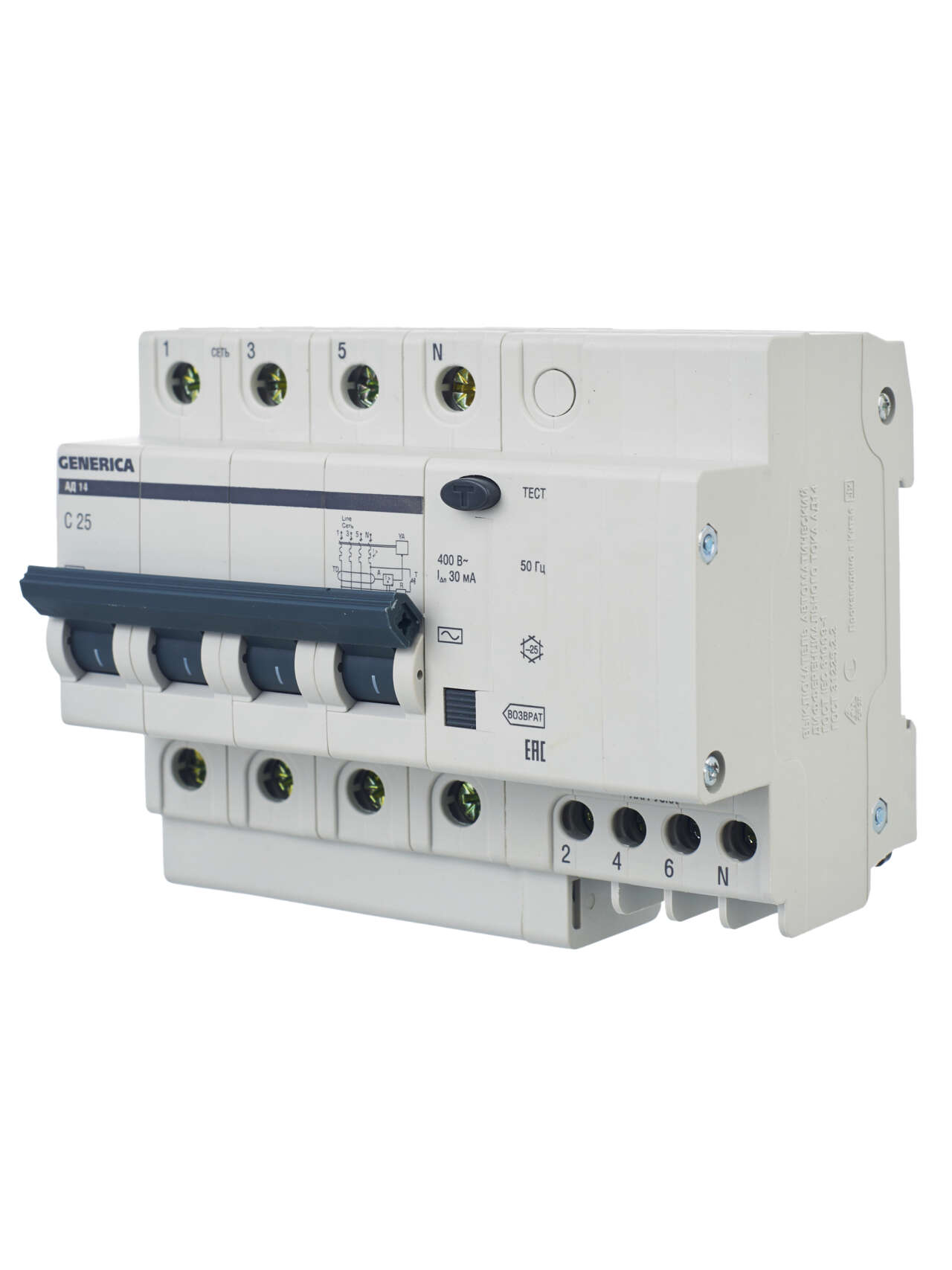

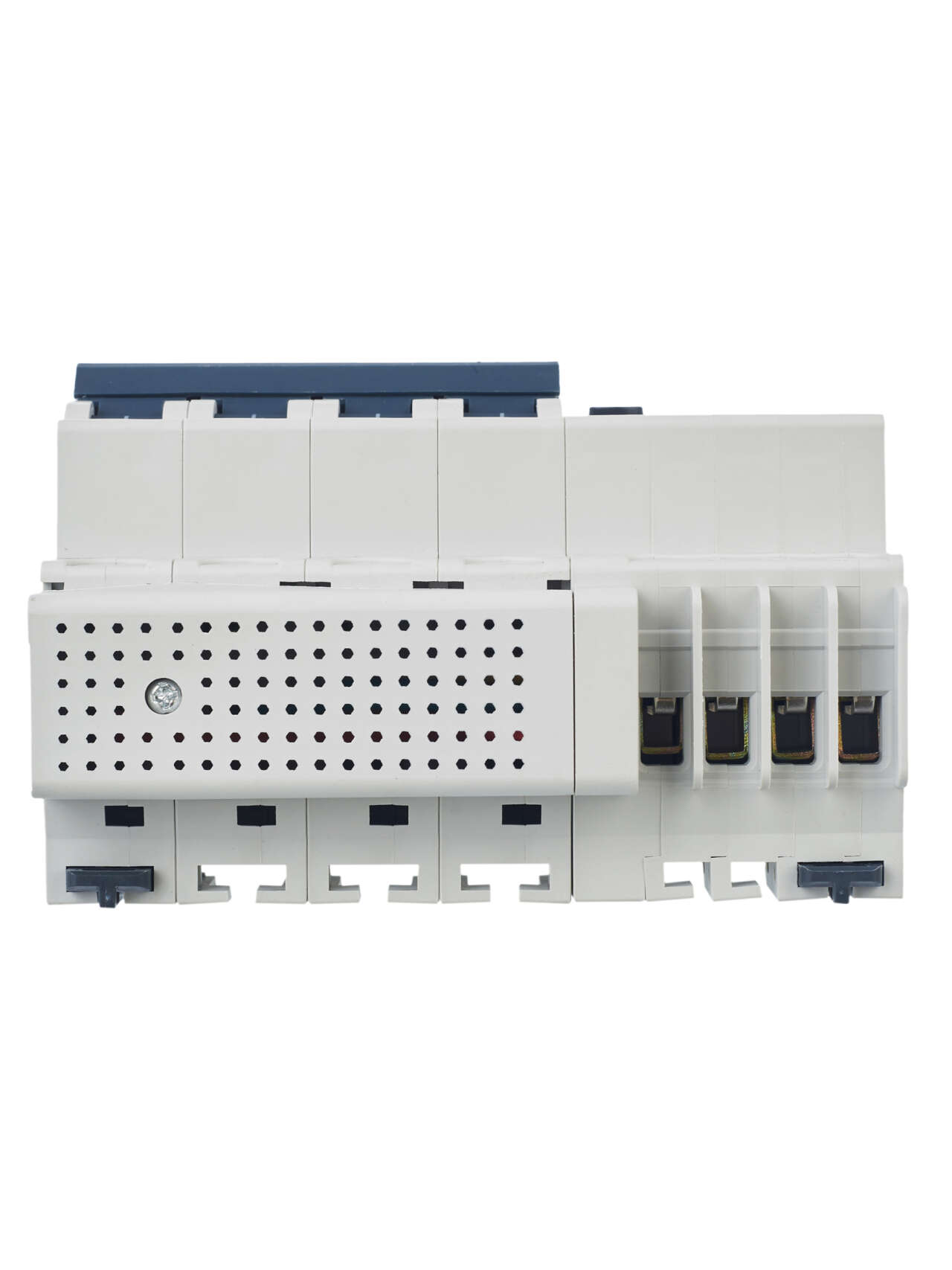

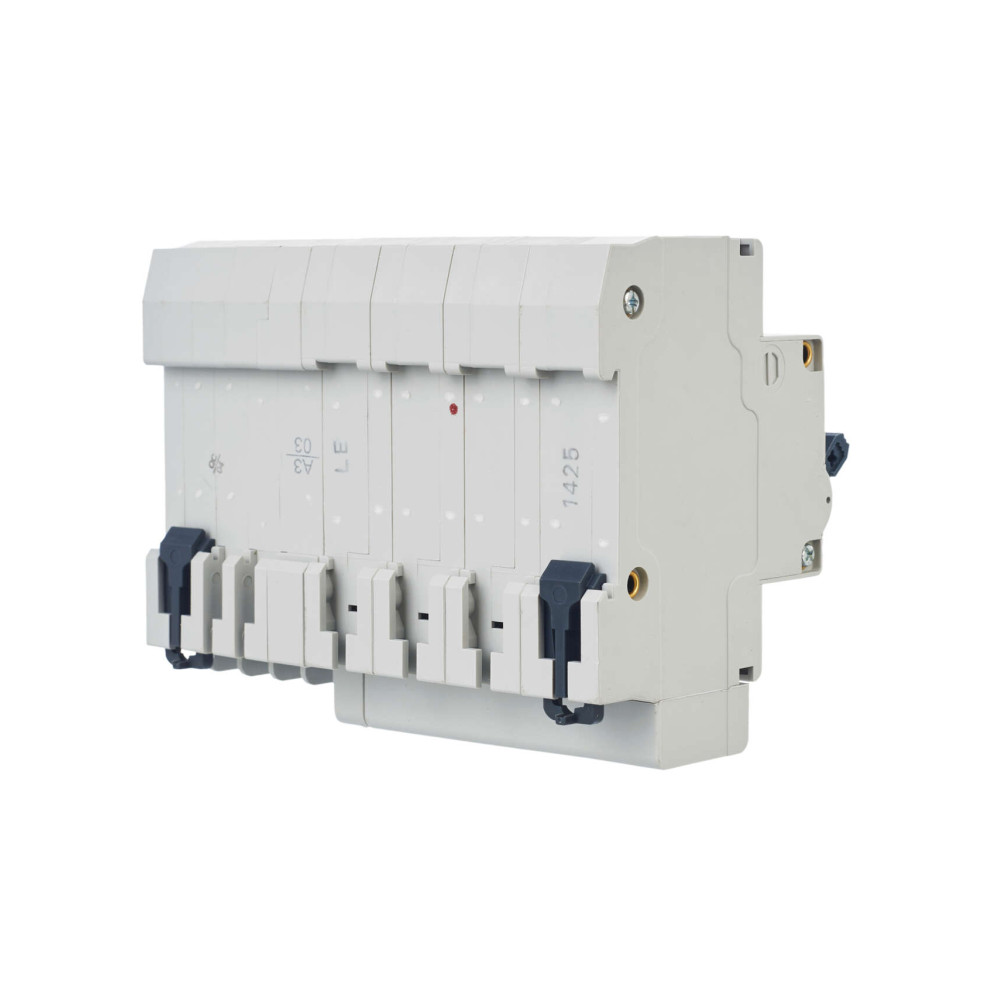

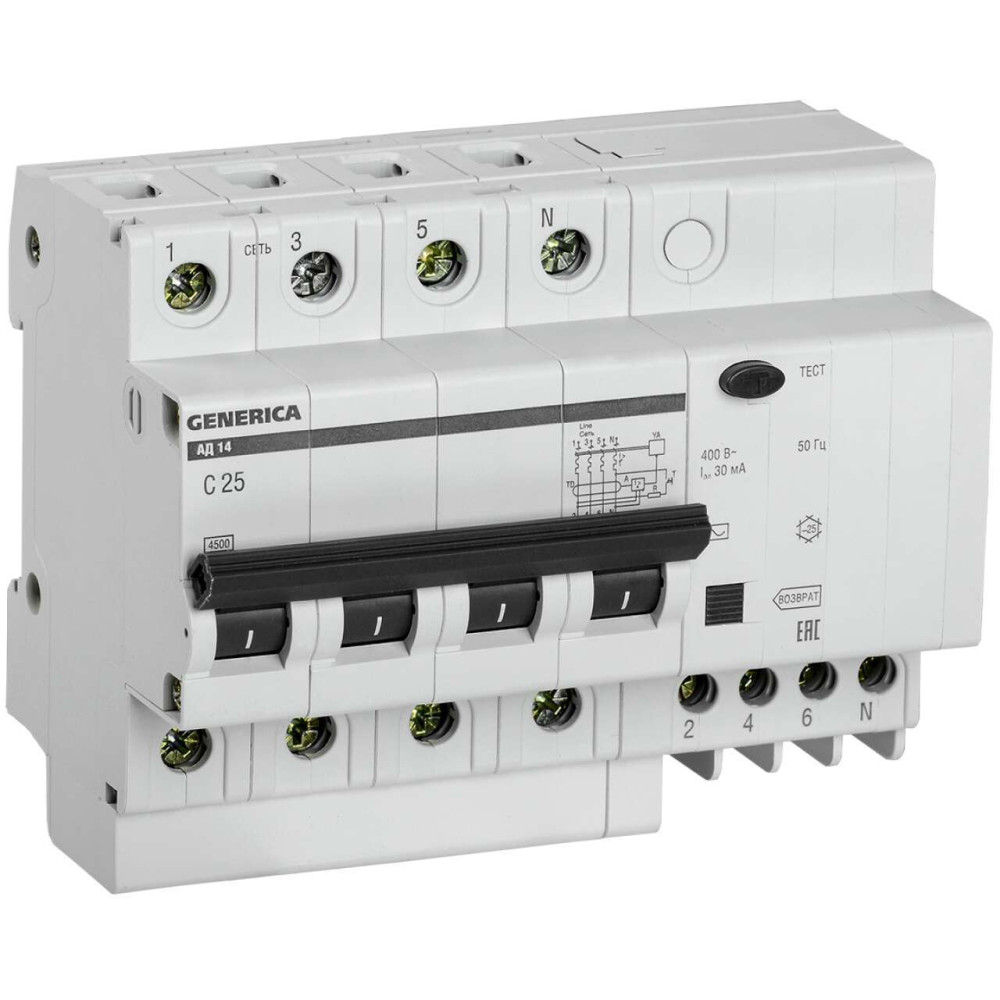

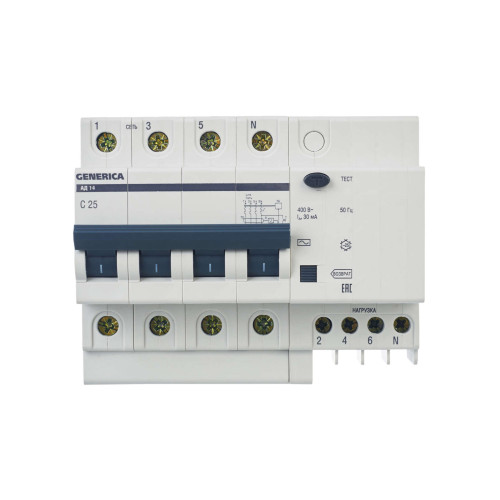

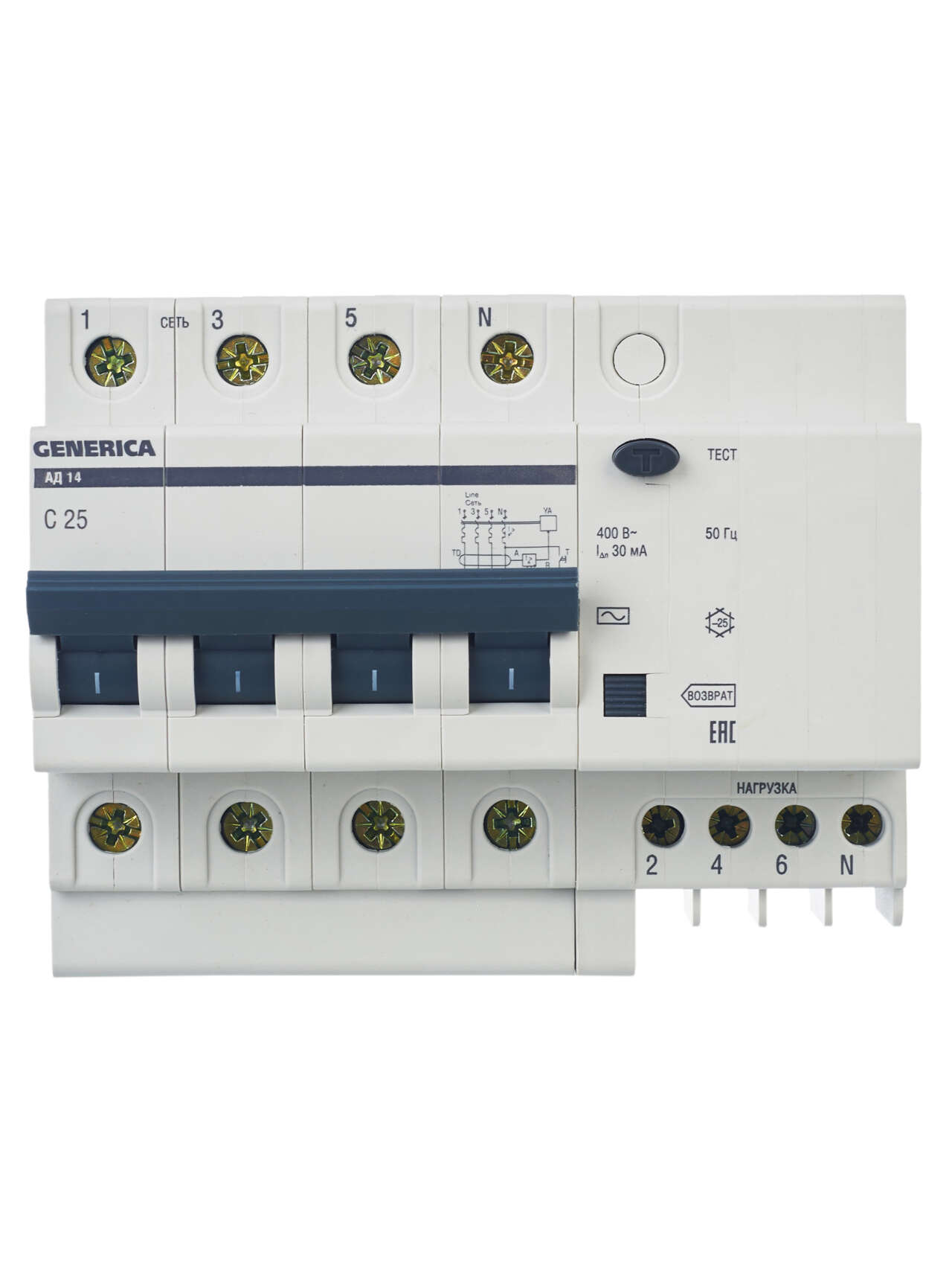

Дифференциальный автоматический выключатель АД14 4Р 25А 30мА GENERICA
137058-MAD15-4-025-C-030
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставкой срабатывания 30 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования.
– защиту от перегрузки и короткого замыкания.
Преимущества
- Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
- Защита от сверхтоков в каждом полюсе.
- Предельная отключающая способность 4,5 кА.
Особенности конструкции
Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.
Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.

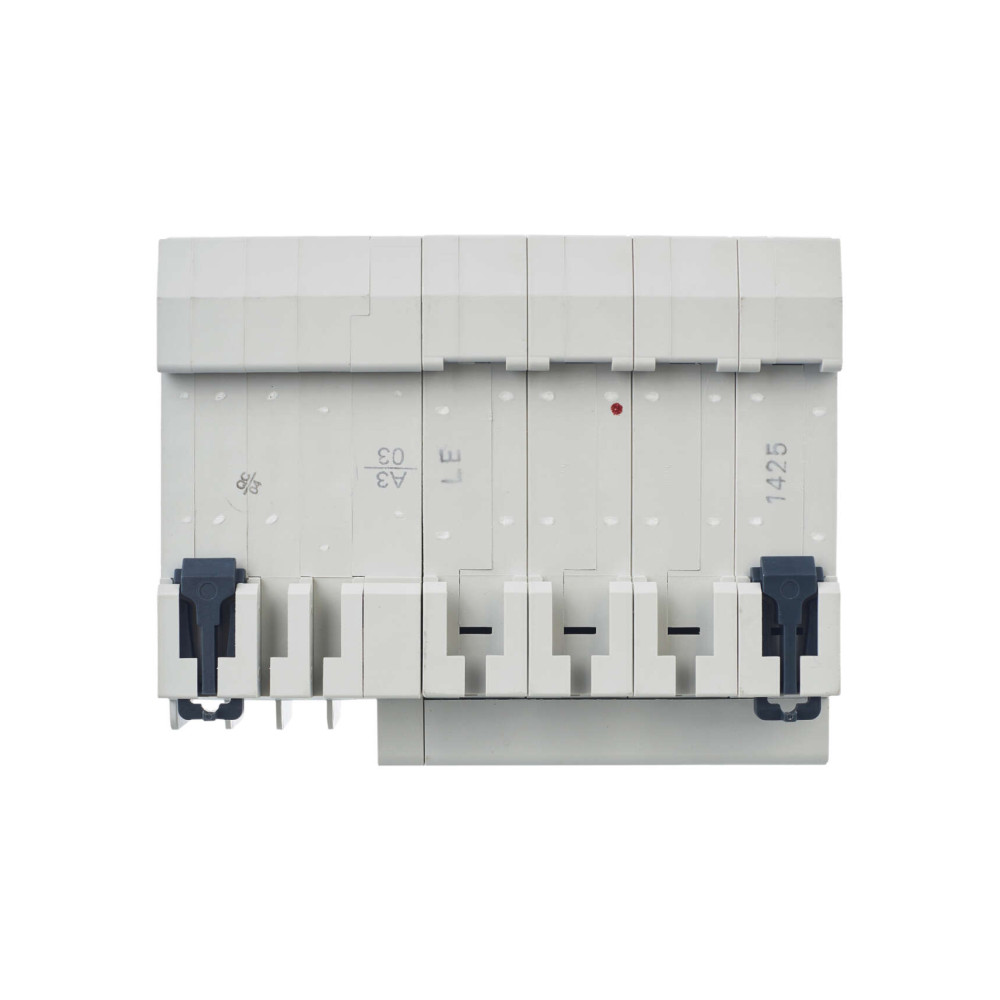

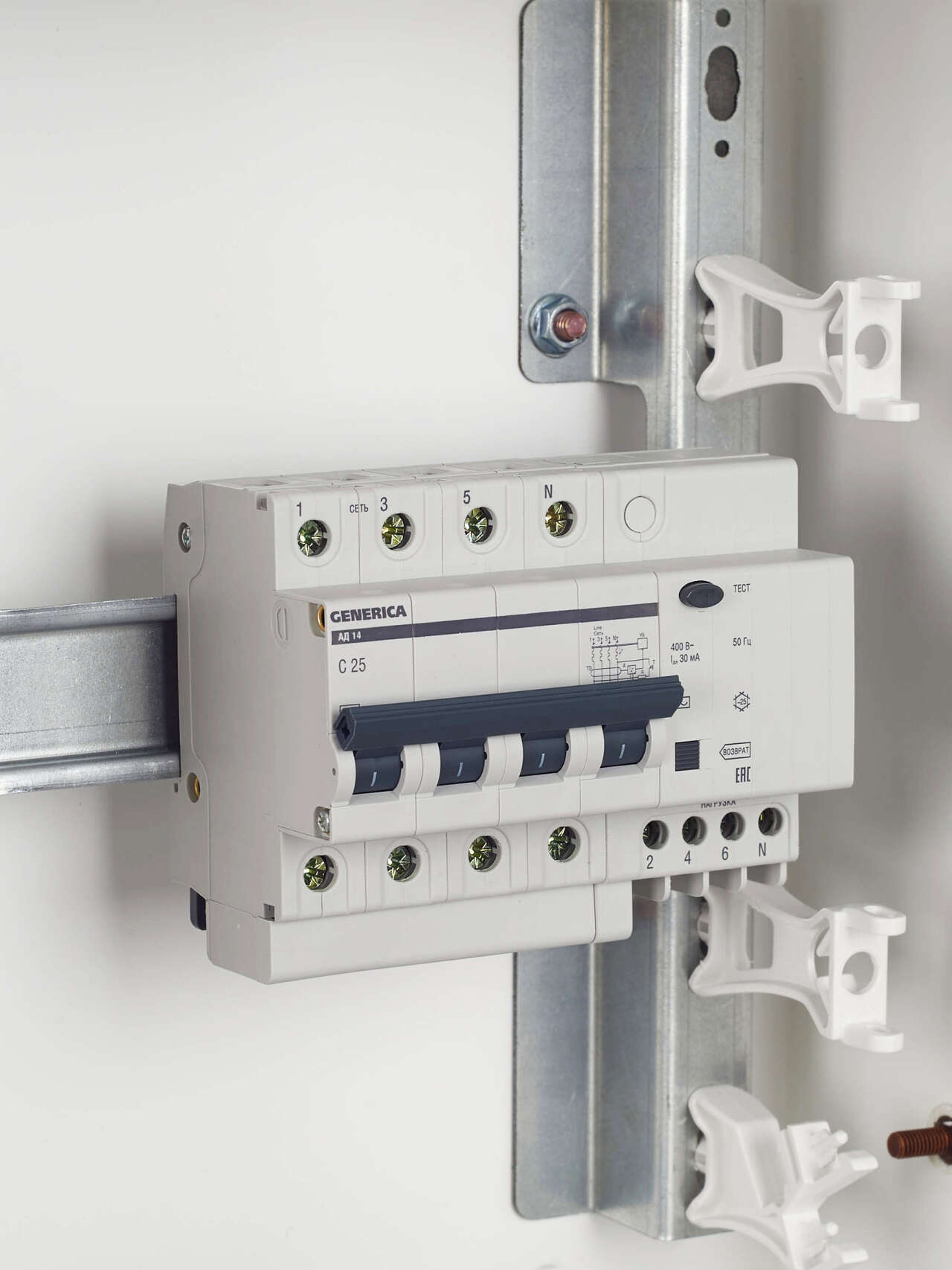

Удобный монтаж/демонтаж без использования инструментов.

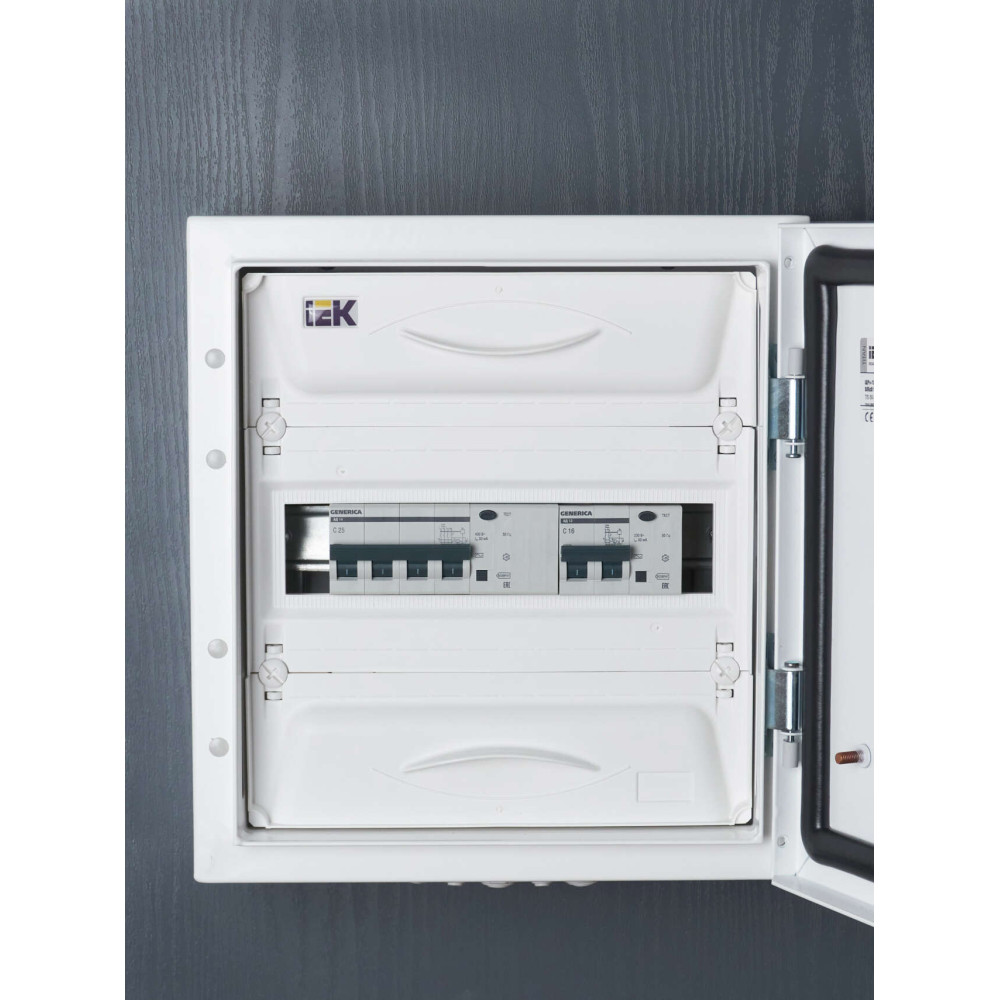

Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.
Индикатор срабатывания по дифференциальному току - кнопка "Возврат".
Документация
Сертификаты
Дополнительные изображения
- Изображение
MAD15-4-025-C-030_DOP_4.jpg - Изображение
MAD15-4-025-C-030_DOP_7.jpg - Изображение
MAD15-4-025-C-030_DOP_2.jpg - Изображение
MAD15-4-025-C-030_DOP_11.jpg - Изображение

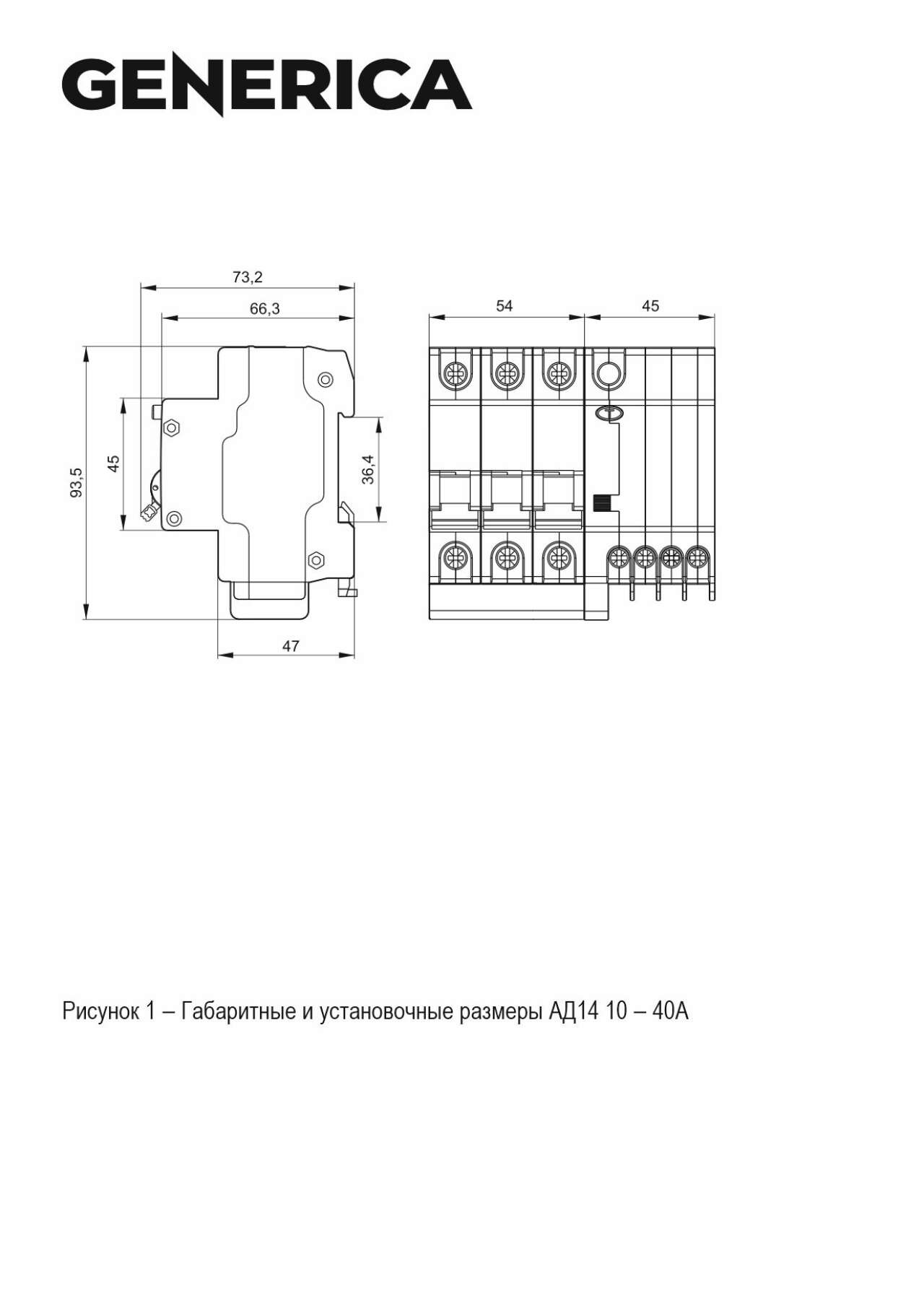

GENERICA_AD12_AD14_passport_6_G14.jpg - Изображение
MAD15-4-025-C-030_DOP_3.jpg - Изображение
MAD15-4-025-C-030_DOP_5.jpg - Изображение
GENERICA_AD12_AD14_passport_6_S14.jpg - Изображение
MAD15-4-025-C-030_DOP_10.jpg - Изображение
MAD15-4-025-C-030_DOP_6.jpg - Изображение
MAD15-4-025-C-030_DOP_8.jpg - Изображение
listovka_GENERICA_Modulnoe_oborudovanie.pdf - Изображение
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Автоматический выключатель дифференциального тока
- Гарантийный срок, Лет 5
- Класс токоограничения 3
- Количество защищенных полюсов 4
- Количество полюсов 4
- Макс сечение входящего кабеля 25
- Монтажная глубина - ниши 75
- Наличие дифференциального расцепителя Да
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин раб напряжение 230/400
- Номин ток 25
- Номин ток утечки 0,03
- Общ количество полюсов 4
- Отключающая способность 4.5
- Отключающая способность по EN 60898 4,5
- Отключающая способность по IEC 60947-2 4,5
- Отключающая способность по IEC 61009-1 4500
- Отключение нейтрали Да
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20

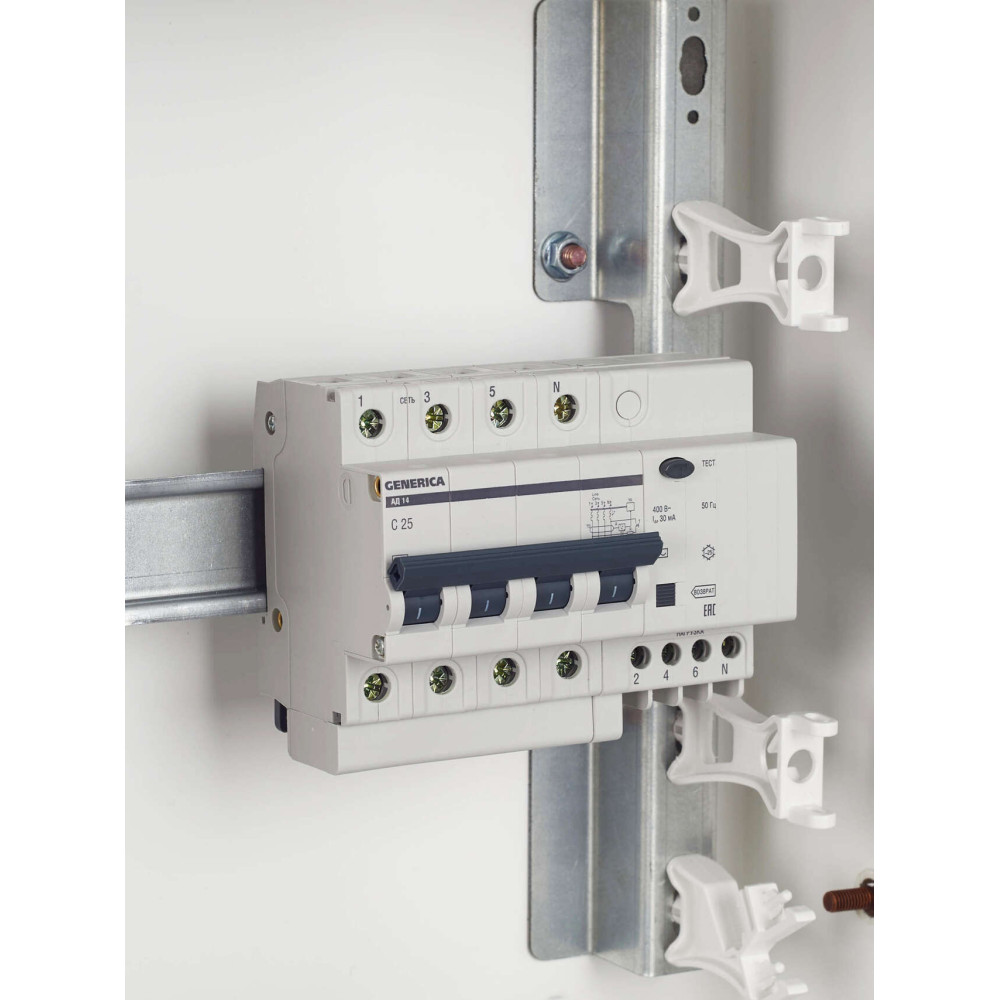

- Тип монтажа на DIN-рейку
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип тока утечки Переменный (AC)
- Характеристика срабатывания - кривая тока C
- Частота 50 Гц
- Ширина по количеству модульных расстояний 6,5
В наличии на складе: 300 шт.
1940.00р.
- На складе
- Код товара: MAD15-4-025-C-030
- Артикул: 137058-MAD15-4-025-C-030
