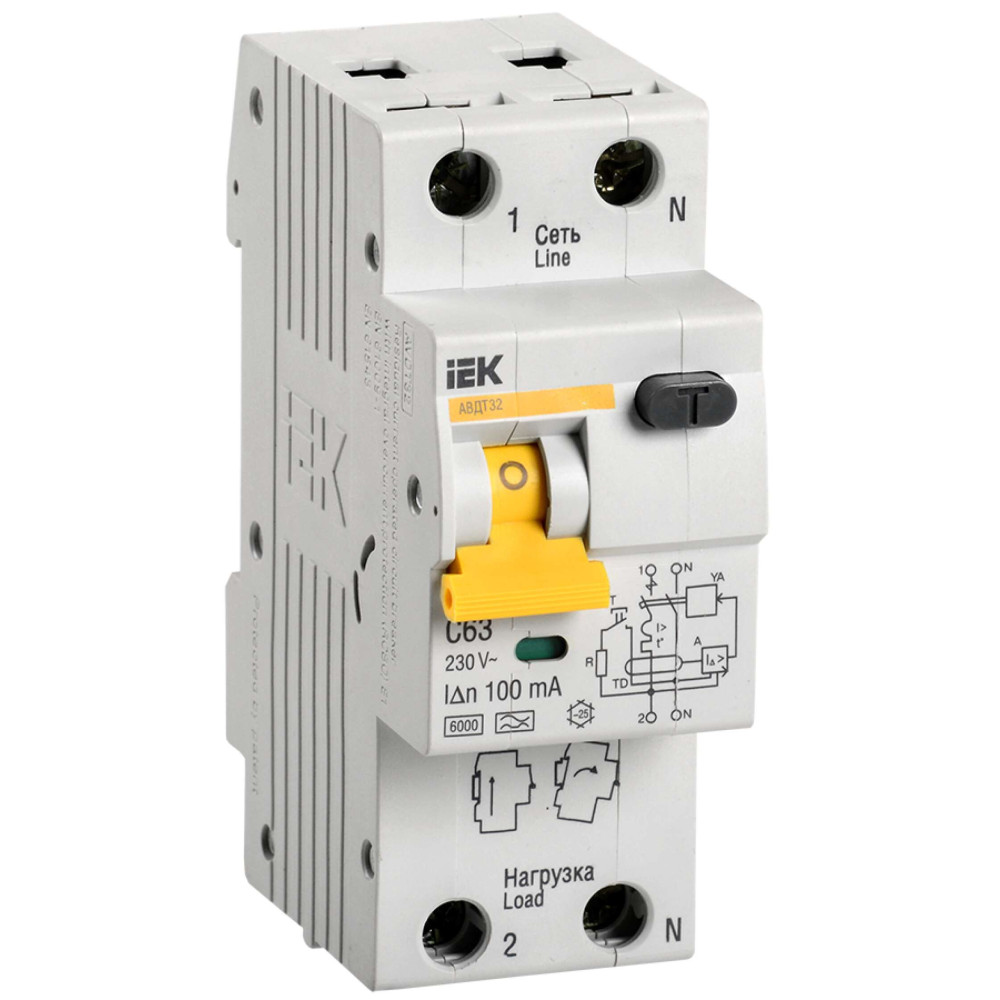

KARAT Автоматический выключатель дифференциального тока АВДТ 32 C63 100мА тип A IEK
Преимущества
- Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
- Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур от -25°С до +40°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
- Помехоустойчивая схема.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением (АВДТ32 для токов до 40 А).
- Быстрая монтаж/демонтаж без использования инструментов (АВДТ32 для токов 50 и 63 A).
- Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Особенности конструкции
Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-60 обеспечивает 4 вида защиты: от дифференциального тока (тока утечки), короткого замыкания, перегрузки, а также защиту внутренних частей устройства от импульсных перенапряжений.
Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок.
Помехоустойчивая схема, исключающая ложное срабатывание: патент № RU 124453.
Конструкция АВДТ32 на токи свыше 40А обеспечивает быстрый монтаж/демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке.
Энергоэффективная и компактная конструкция - дифференциальный блок смещен в нижнюю часть изделия.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.
Документация
Сертификаты
Схемы подключения
Информационные материалы
Дополнительные изображения
- Таблицы селективности 01
Tablica_selektivnosti_01.xlsx - Изображение
АВДТ32_34_РЭ_изд.5_сайт - СП.jpg - Инструкция по использованию таблиц селективности
Instrukciya_po_ispolzovaniyu_tablic_selektivnosti.pdf - Изображение
АВДТ32_34_РЭ_изд.5_сайт - ГЧ1.jpg - Таблицы селективности 02 с 01
Tablica_selektivnosti_02_s_01.xlsx
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Автоматический выключатель дифференциального тока
- Гарантийный срок, Лет 7
- Количество защищенных полюсов 1
- Количество полюсов 2
- Макс сечение входящего кабеля 25
- Монтажная глубина - ниши 72
- Наличие дифференциального расцепителя Да
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин раб напряжение 230
- Номин ток 63
- Номин ток утечки 0,1
- Общ количество полюсов 2
- Отключающая способность 6.0
- Отключающая способность по EN 60898 6
- Отключающая способность по IEC 60947-2 6
- Отключение нейтрали Да
- Степень защиты - IP IP20
- Тип монтажа на DIN-рейку
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип тока утечки A
- Характеристика срабатывания - кривая тока C
- Частота 50 Гц
- Ширина по количеству модульных расстояний 2
- На складе
- Код товара: MAD22-5-063-C-100
- Артикул: 6364-MAD22-5-063-C-100
