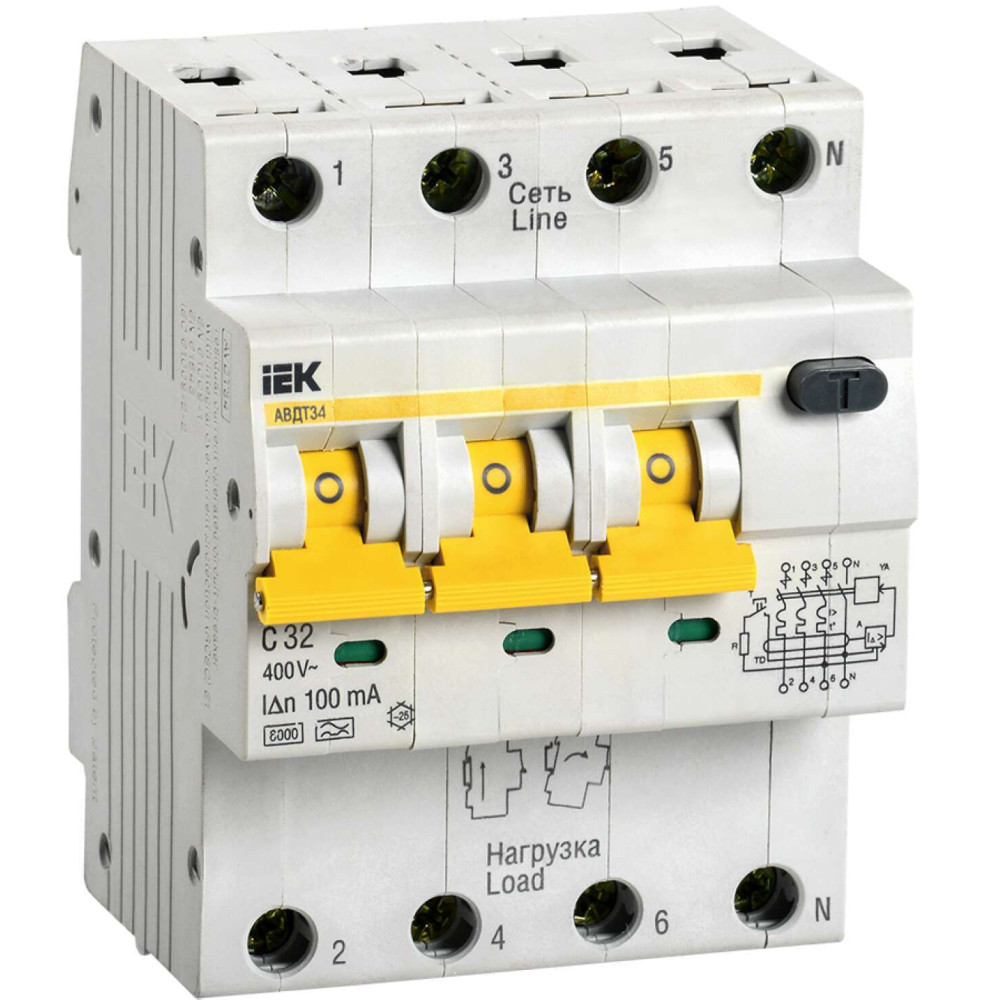

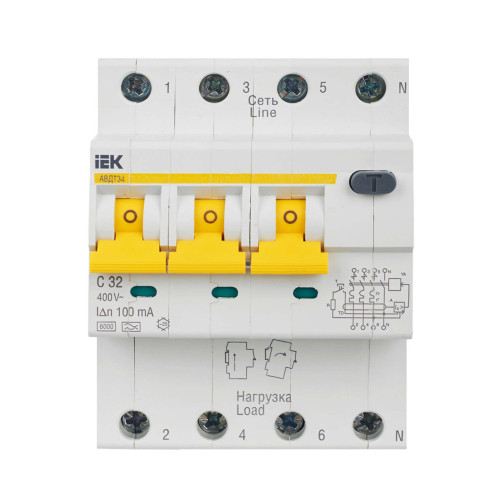

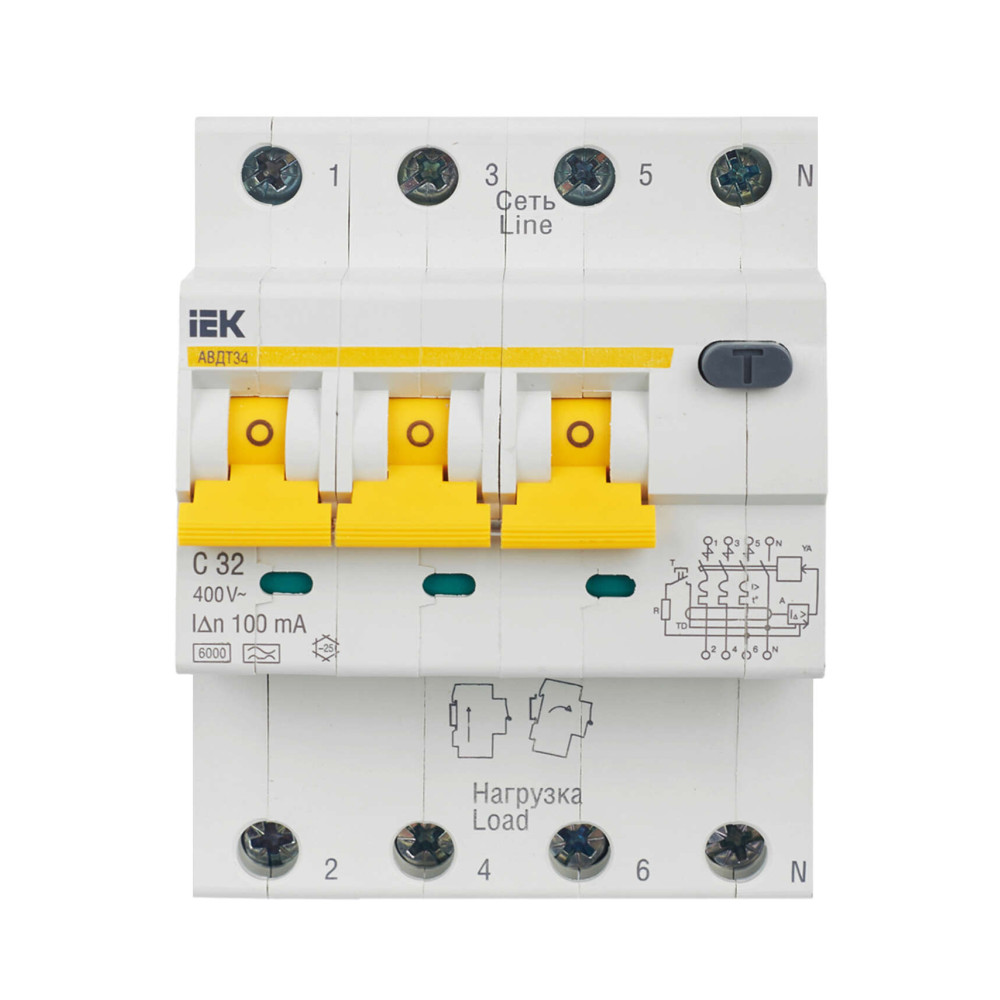

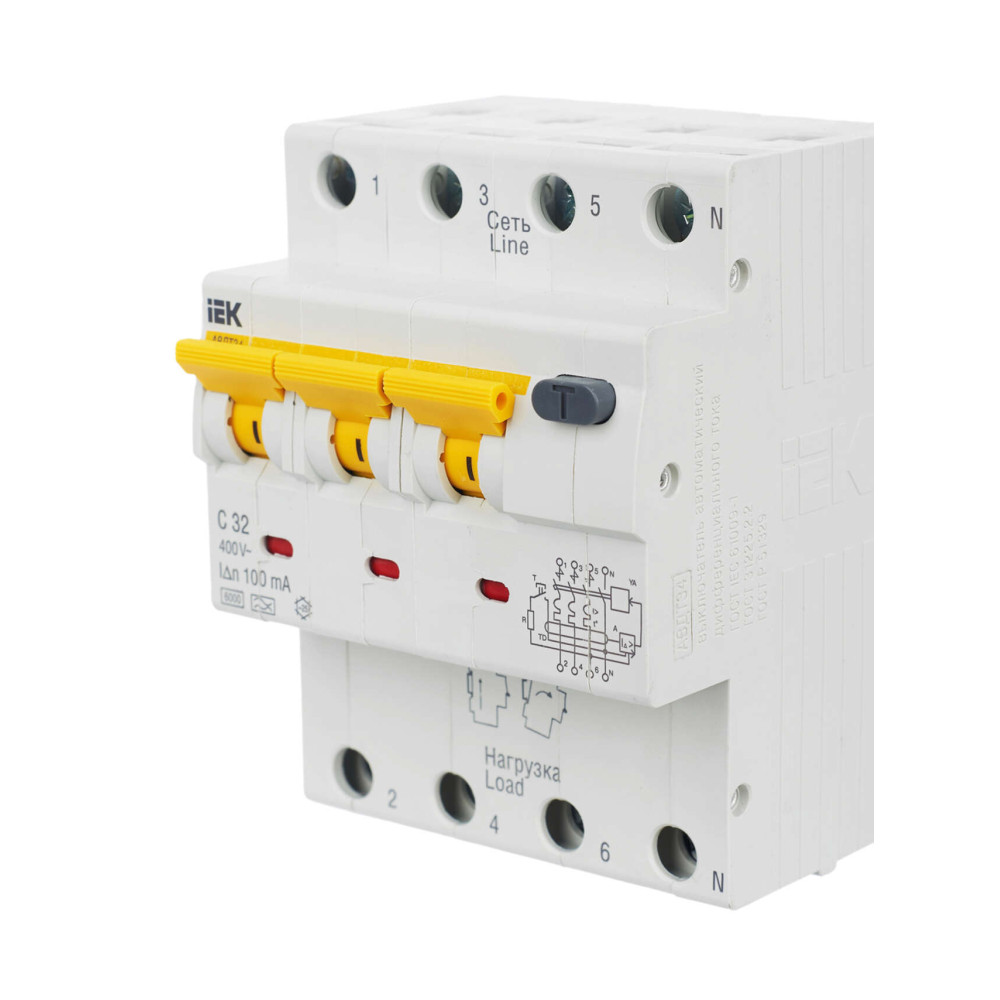

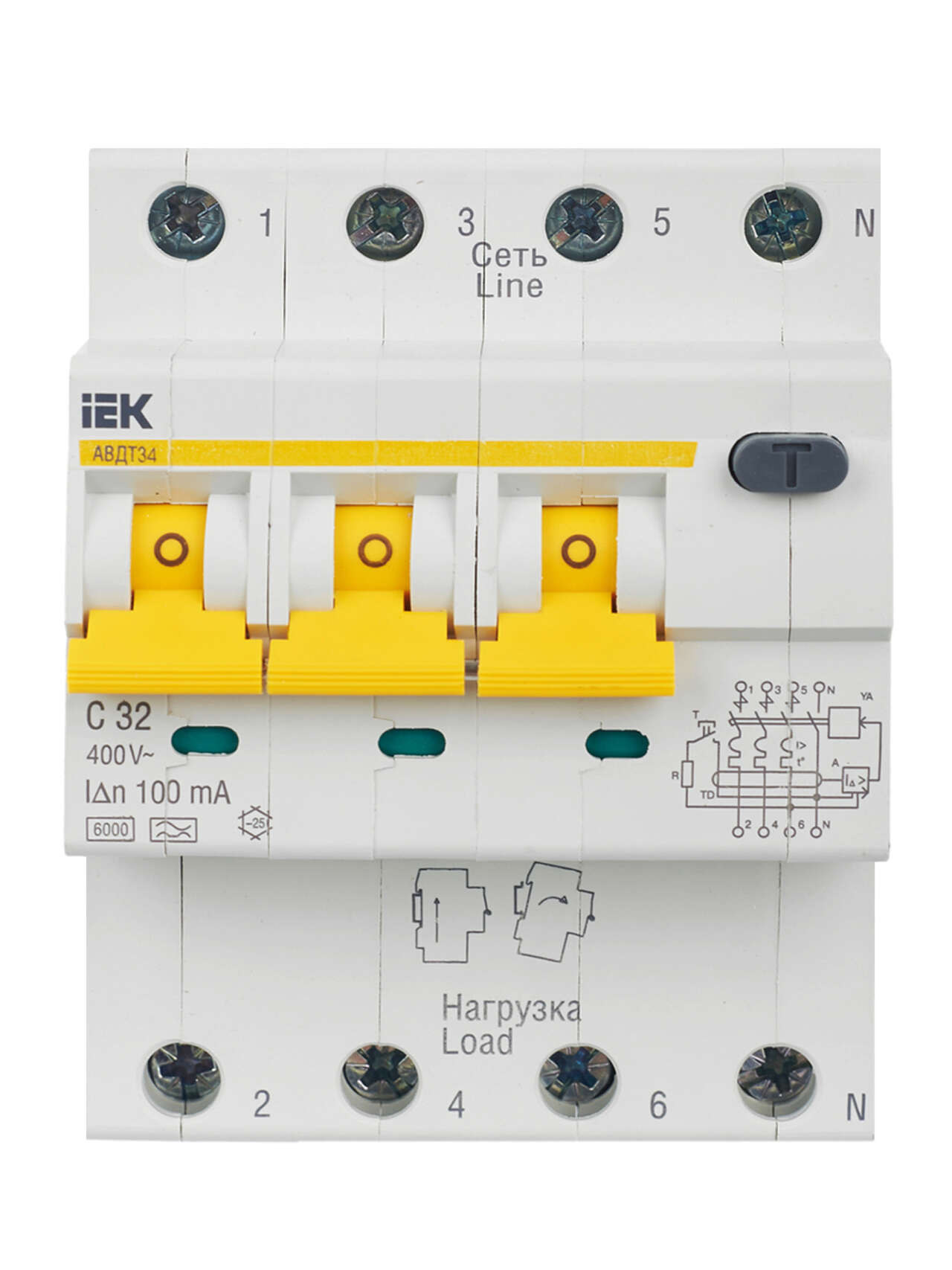

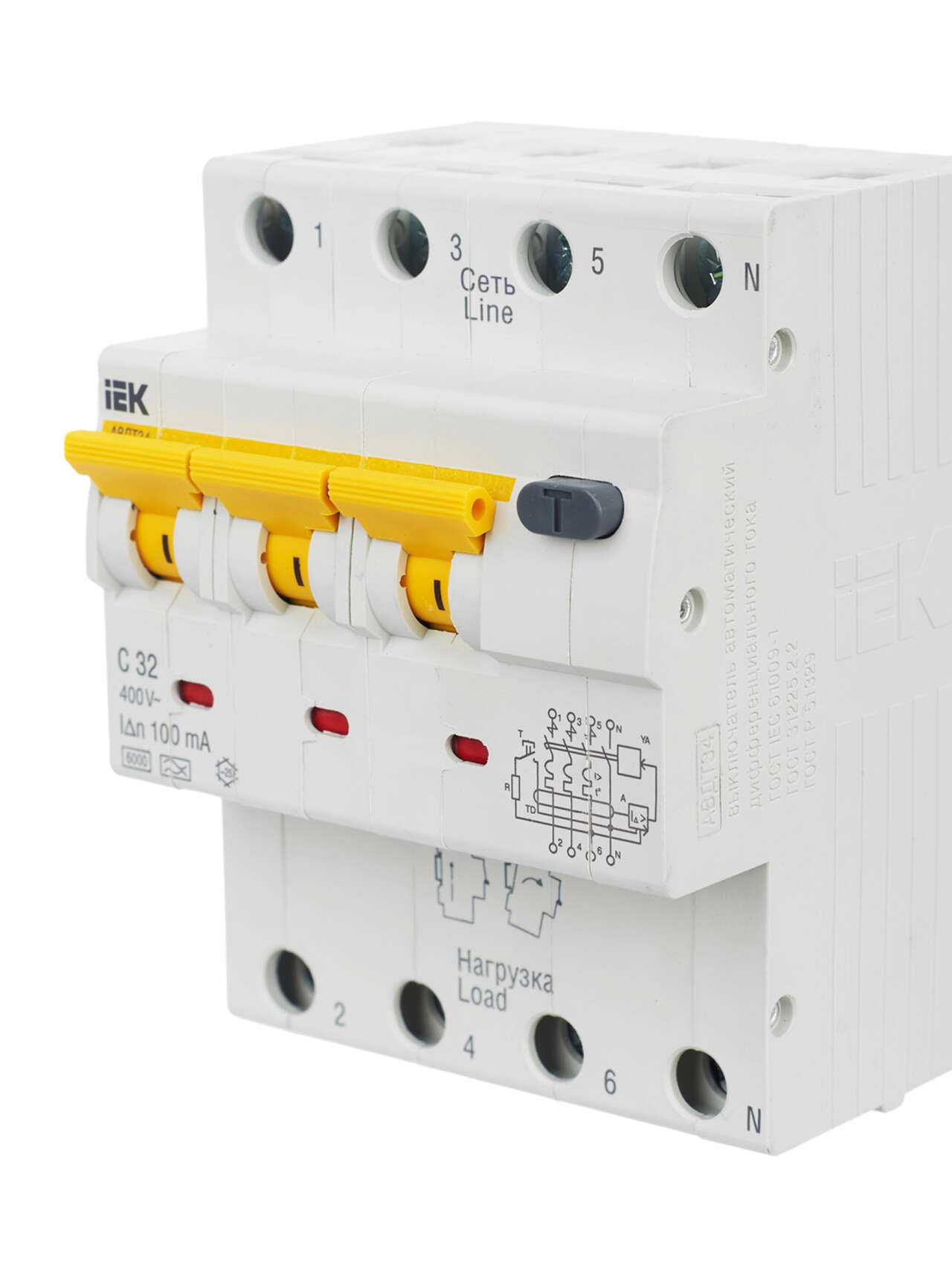

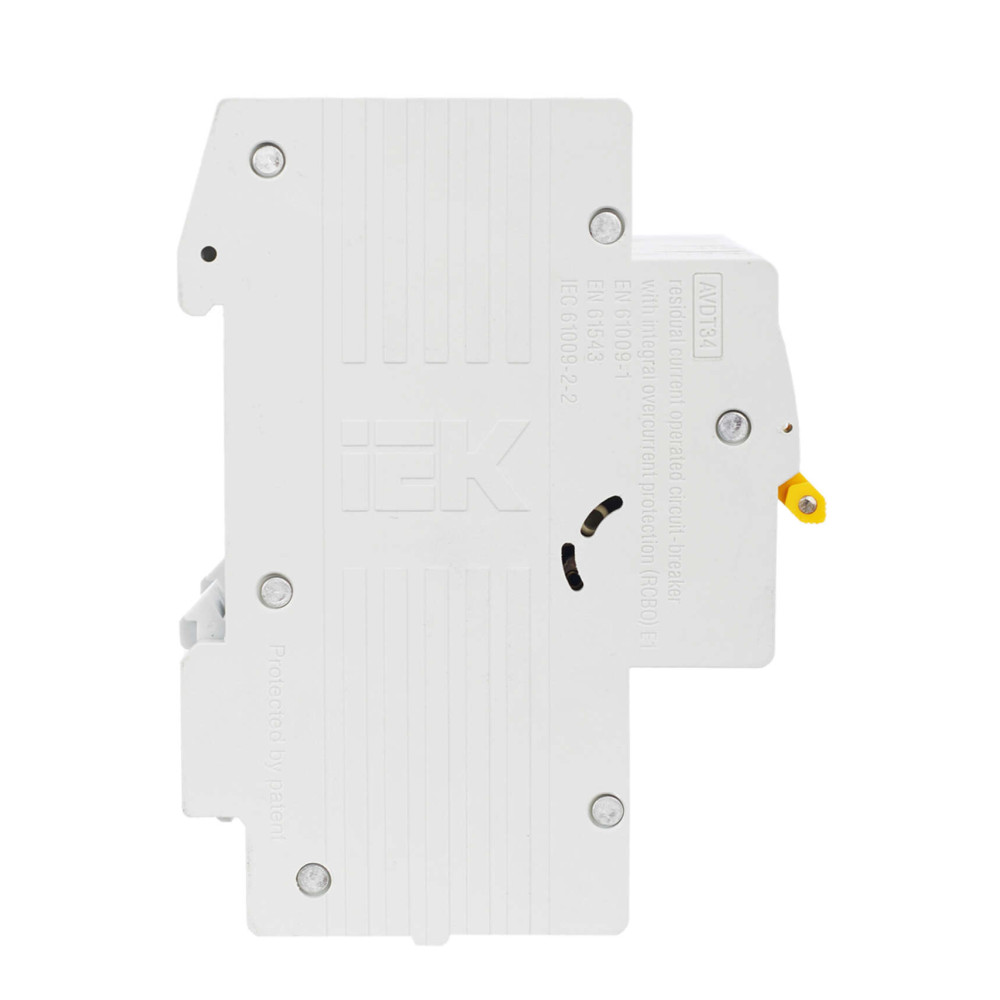

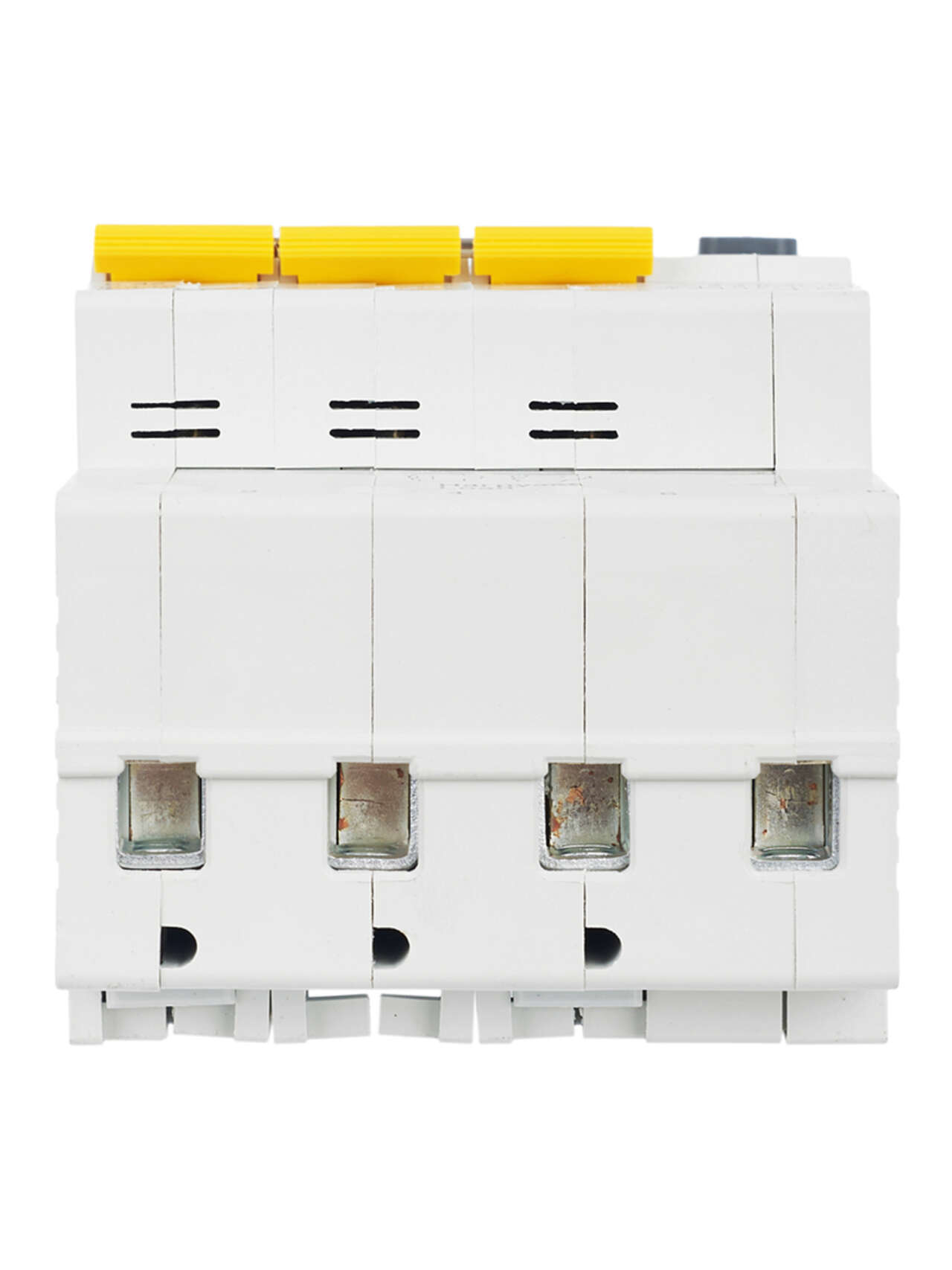

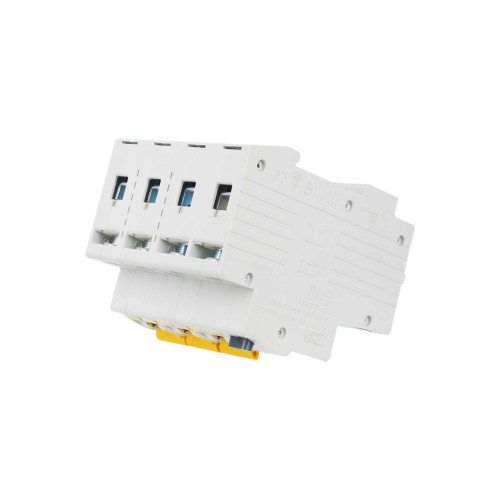

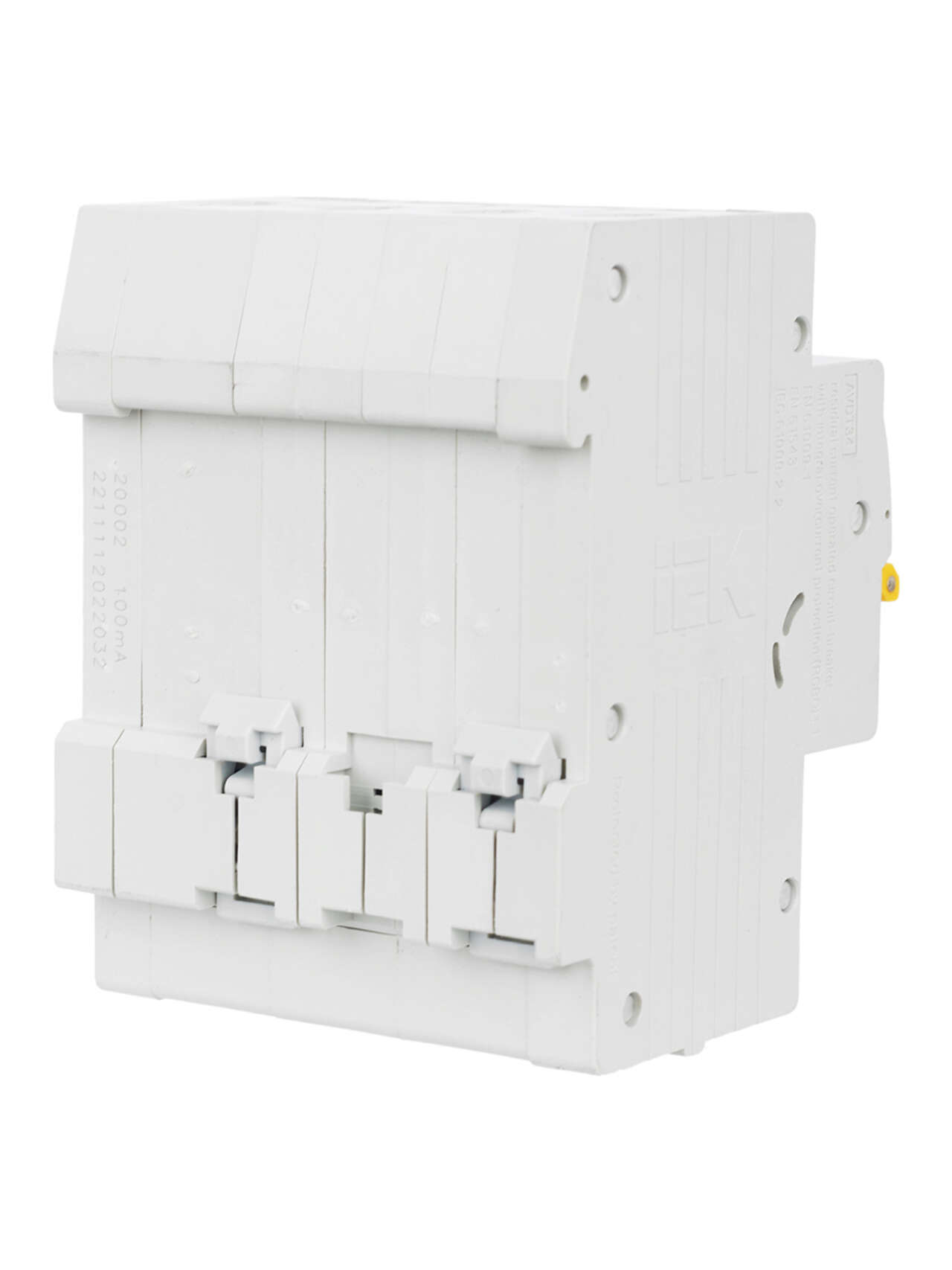

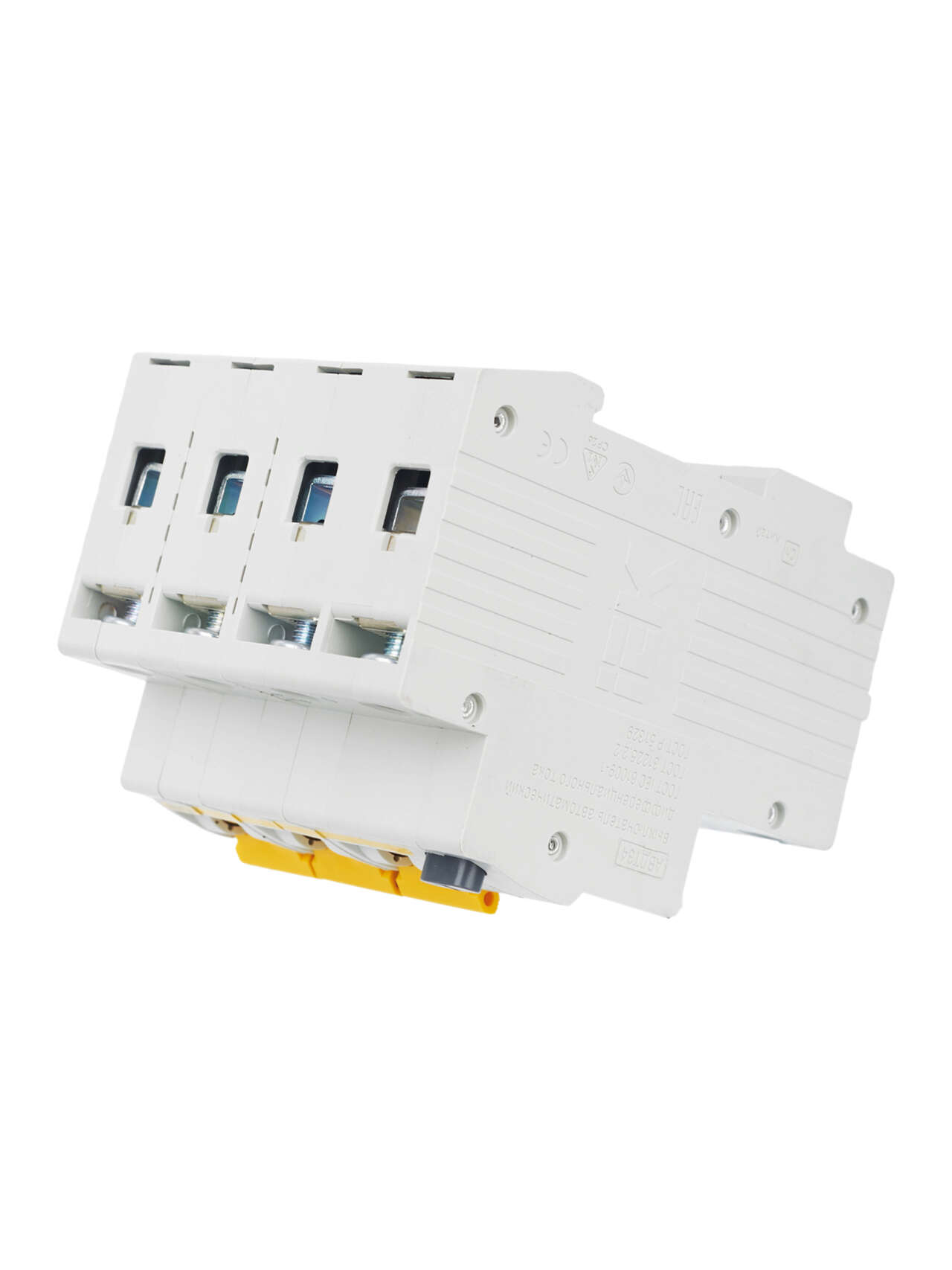

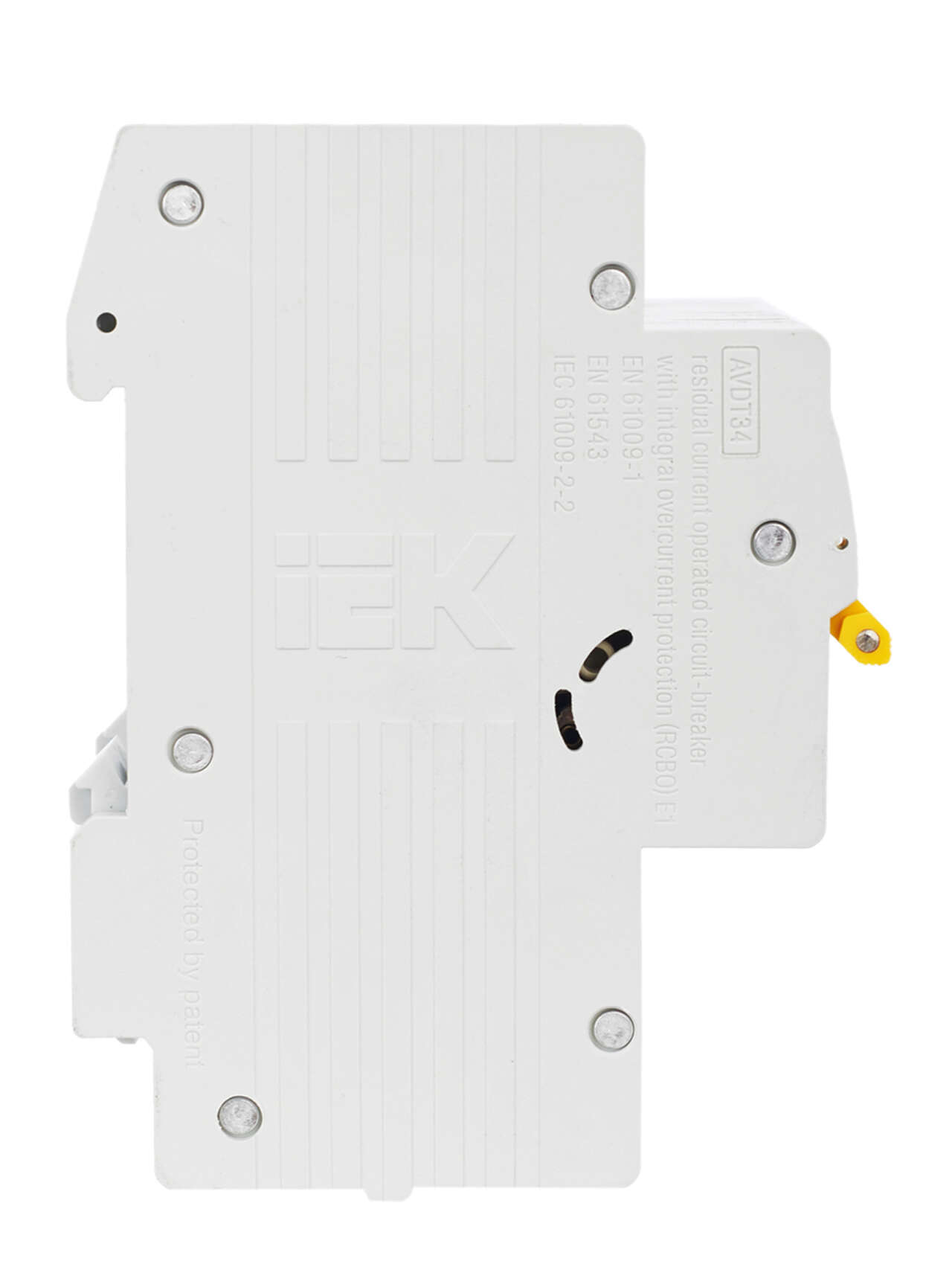

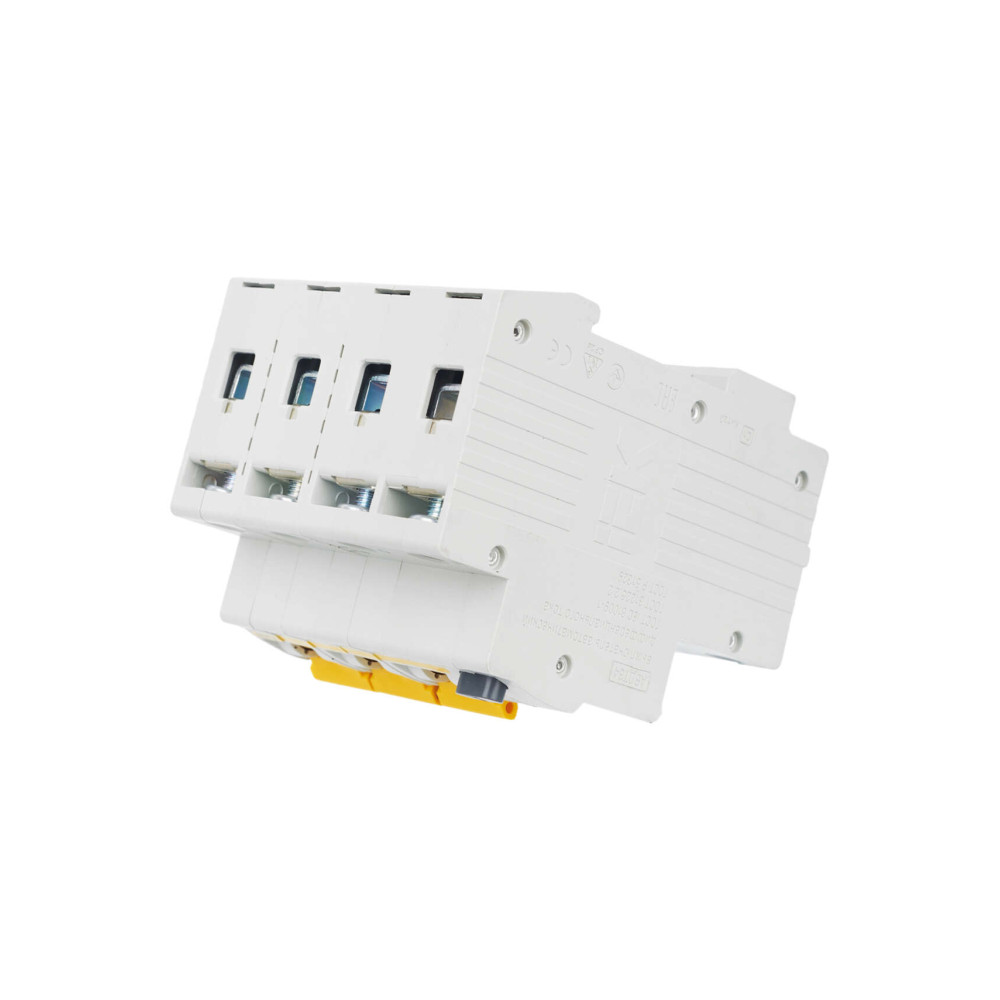

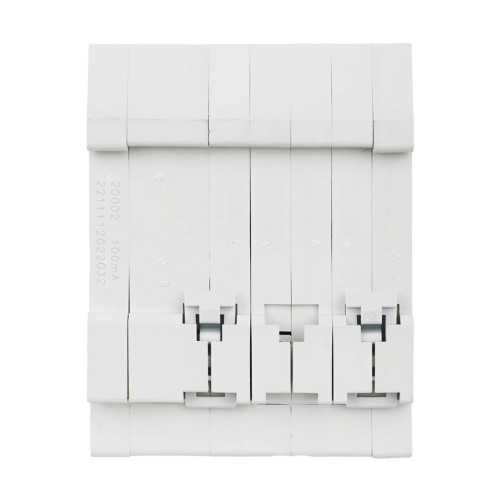

KARAT Автоматический выключатель дифференциального тока АВДТ 34 C32 100мА тип A IEK

6375-MAD22-6-032-C-100

Описание
Характеристики

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц. АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. АВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 20, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.

Преимущества

Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
Высокая электрическая износостойкость - не менее 6000 включений.
Серебросодержащие напайки на контактах.
Широкий ассортимент номинальных токов (6, 10, 16, 20, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА)
Индикатор положения контактов.
Расширенный диапазон рабочих температур от –25°С до +40°С.

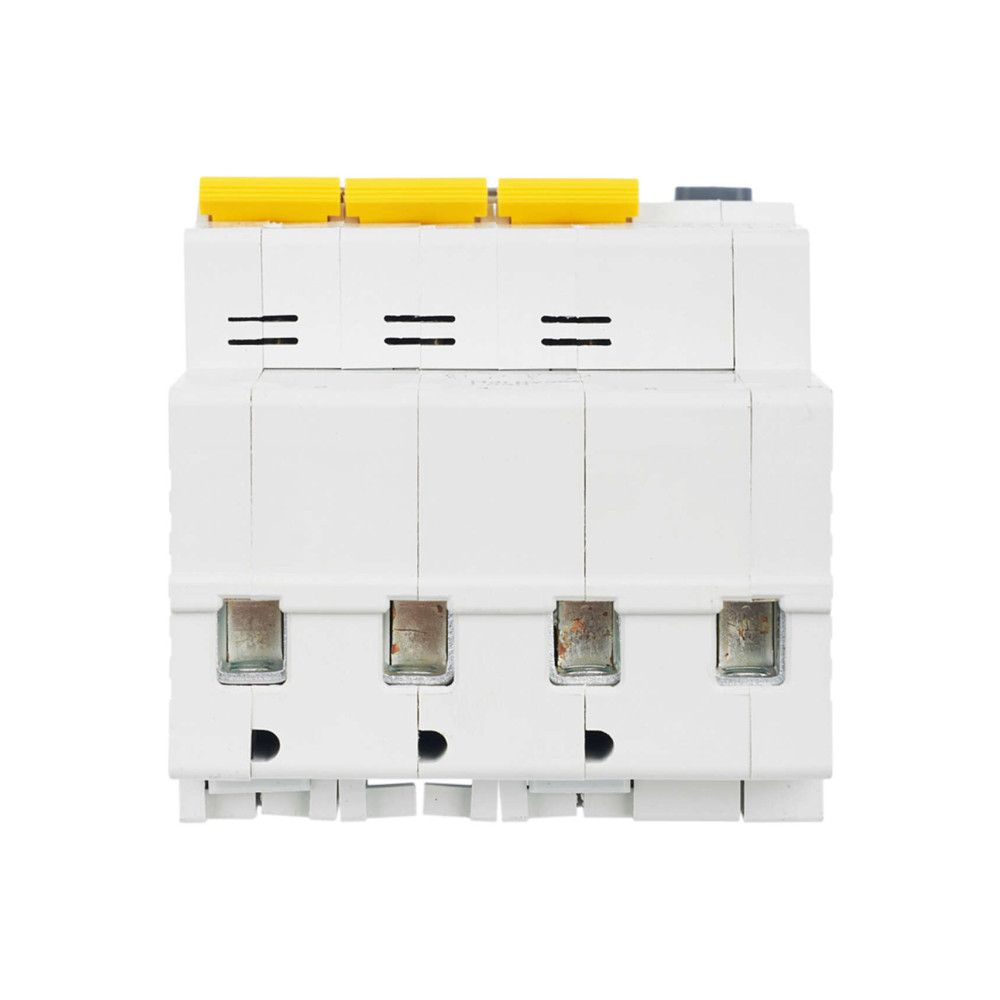

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.

Особенности конструкции

Помехоустойчивая схема, исключающая ложное срабатывание: патент № RU 124453.

Расширение линейки АВДТ34 на токи 40, 50, 63 А с уставкой в 30, 100, 300 мА.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Дугоотводящая пластина подвижного контакта выполнена в виде гладкой кривой, что значительно облегчает затягивание дуги в дугогасительную камеру.

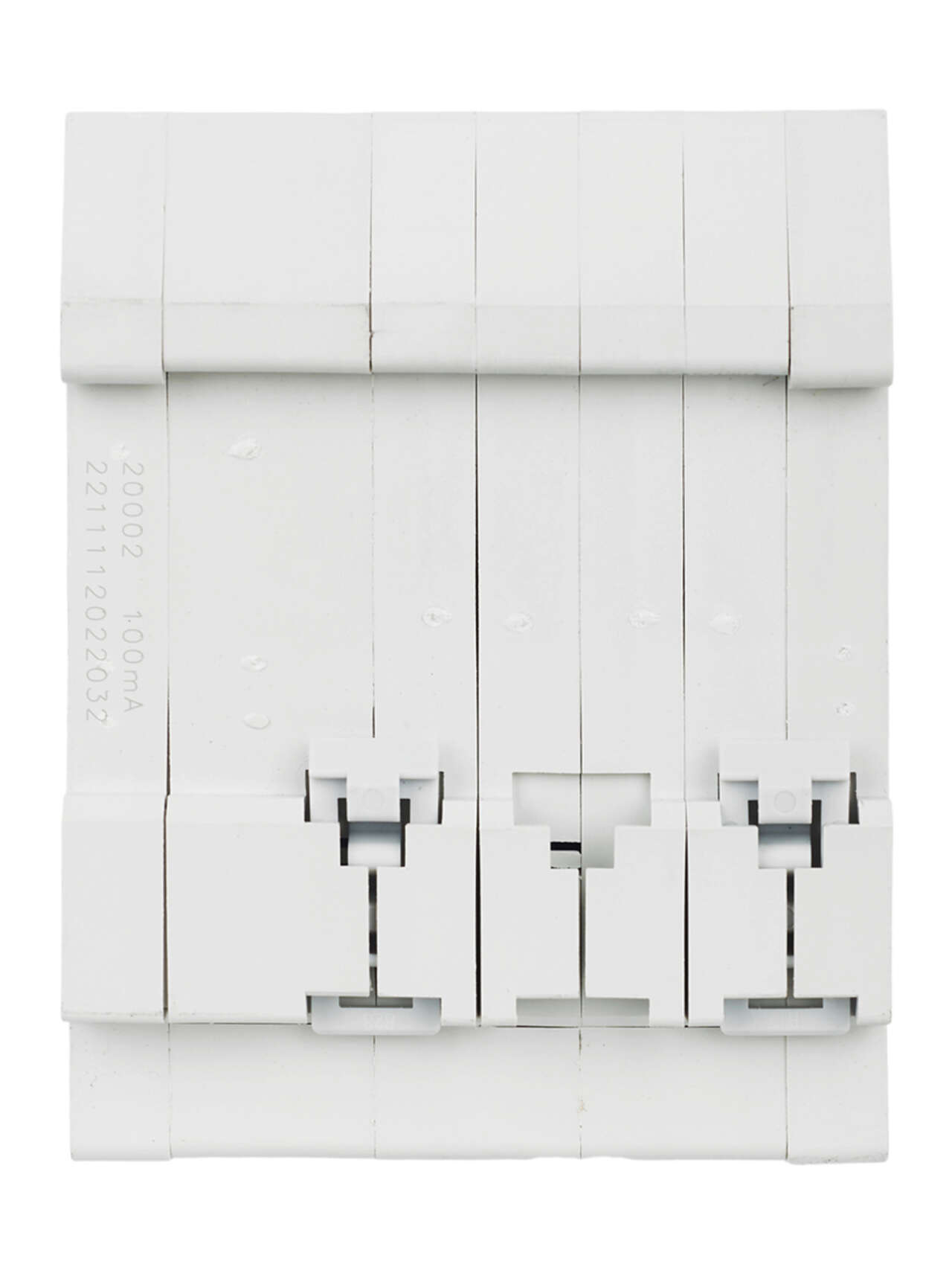

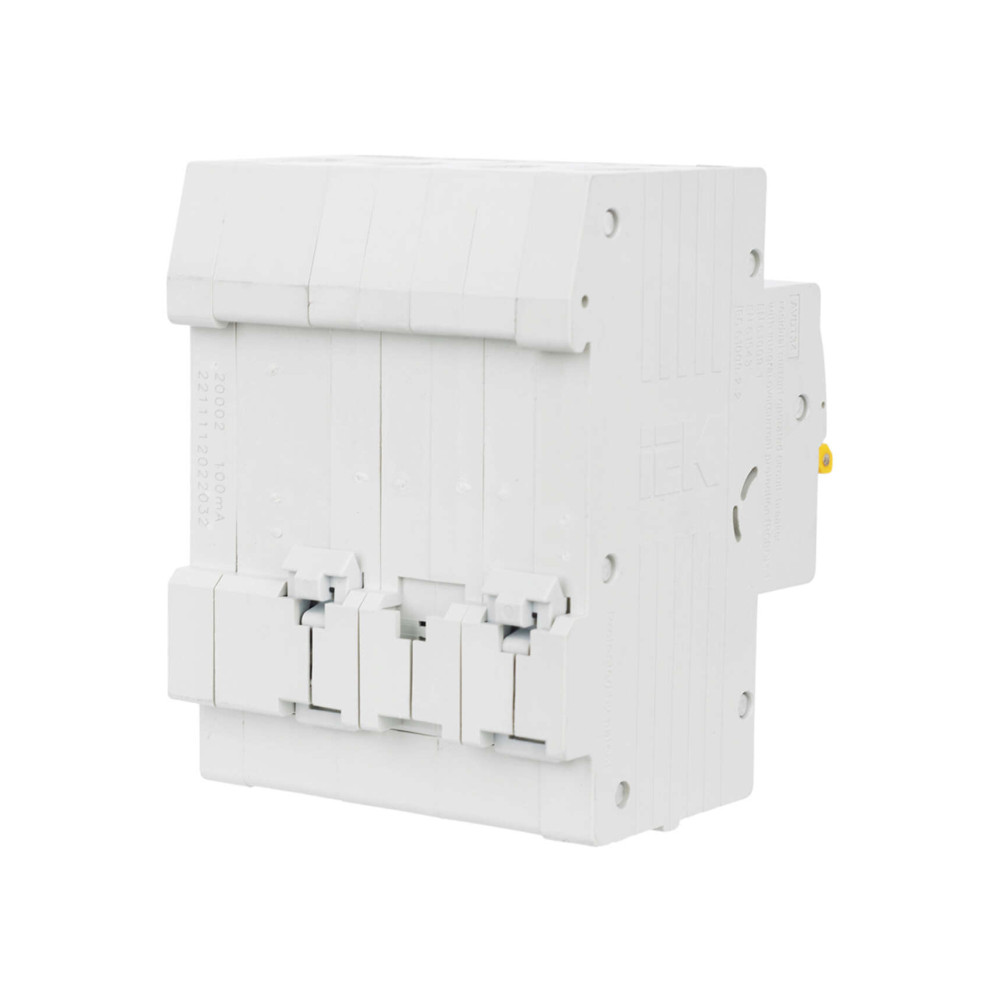

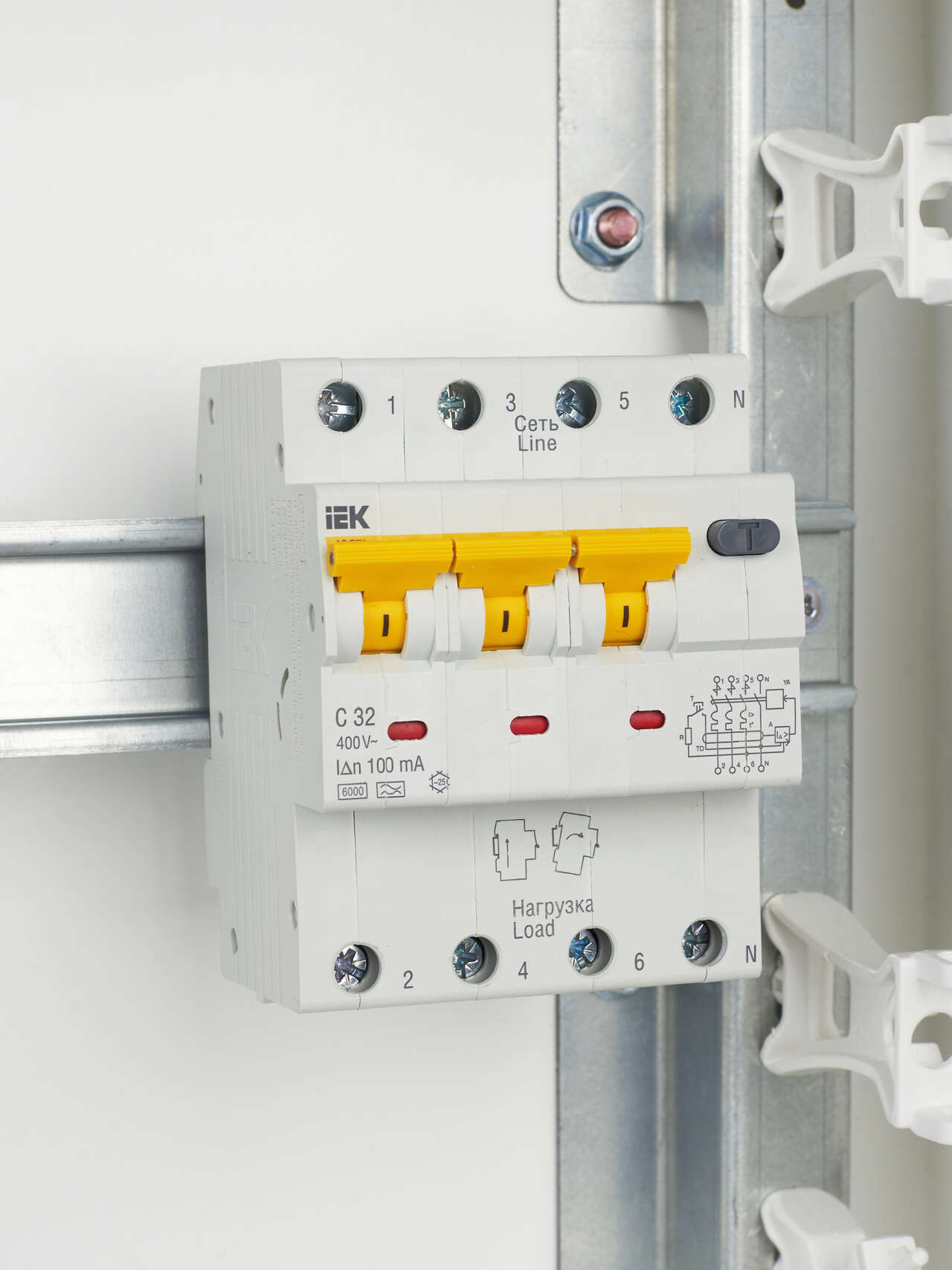

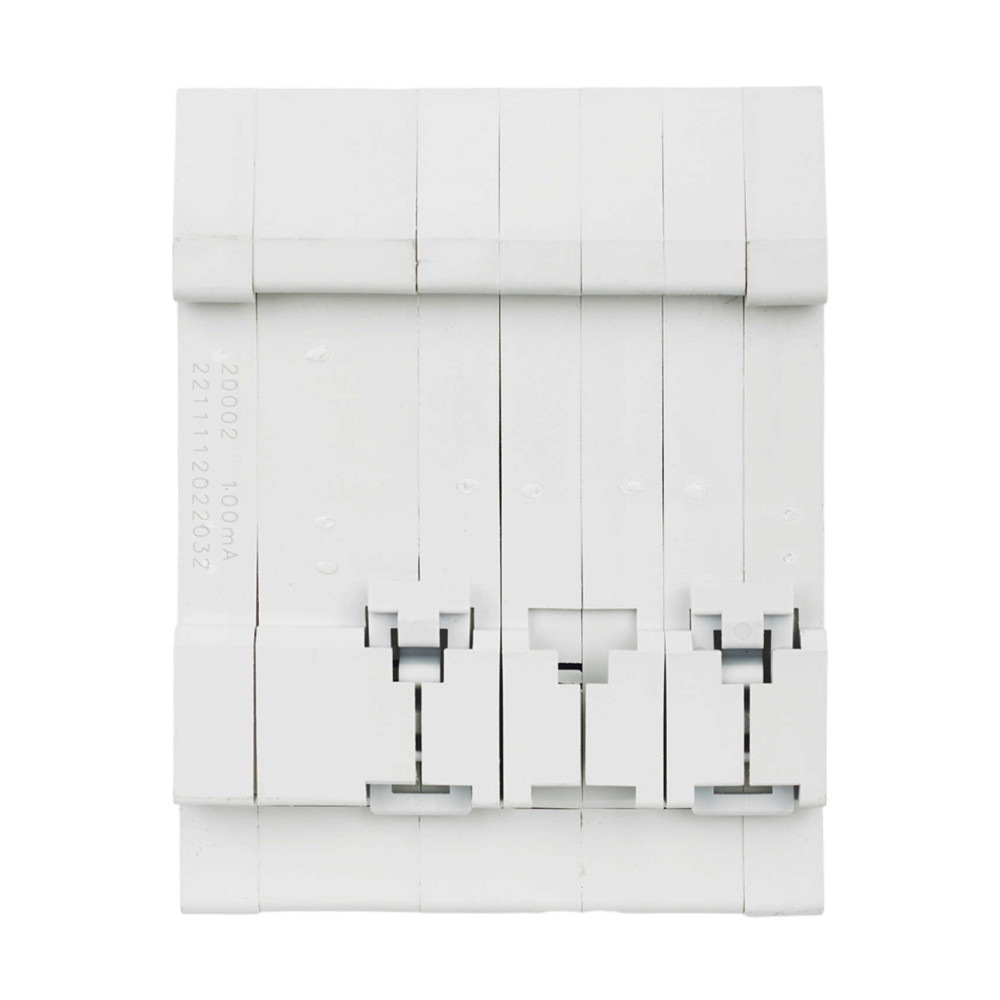

Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.

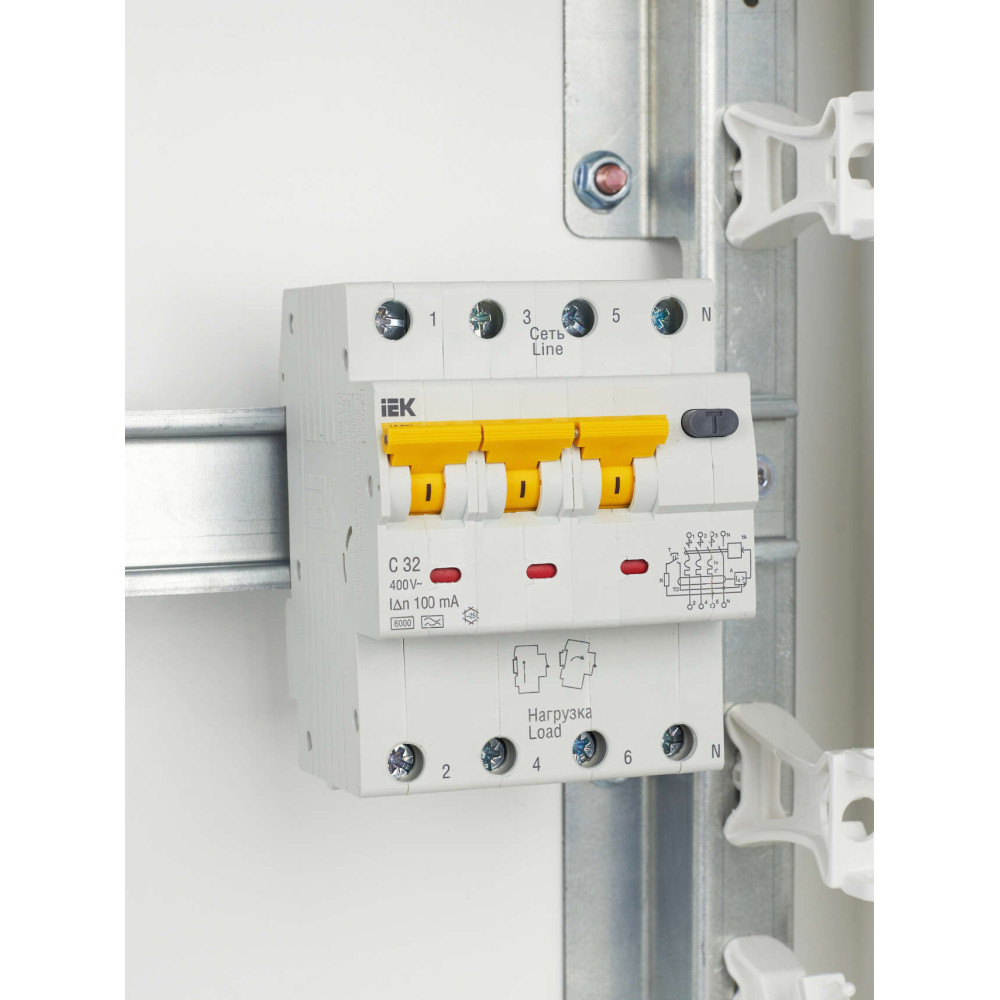

Конструкция АВДТ34 обеспечивает быстрый монтаж/демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке.

Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.

Механизм свободного расцепления новой конструкции, который обеспечивает быстрый разрыв главных контактов.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

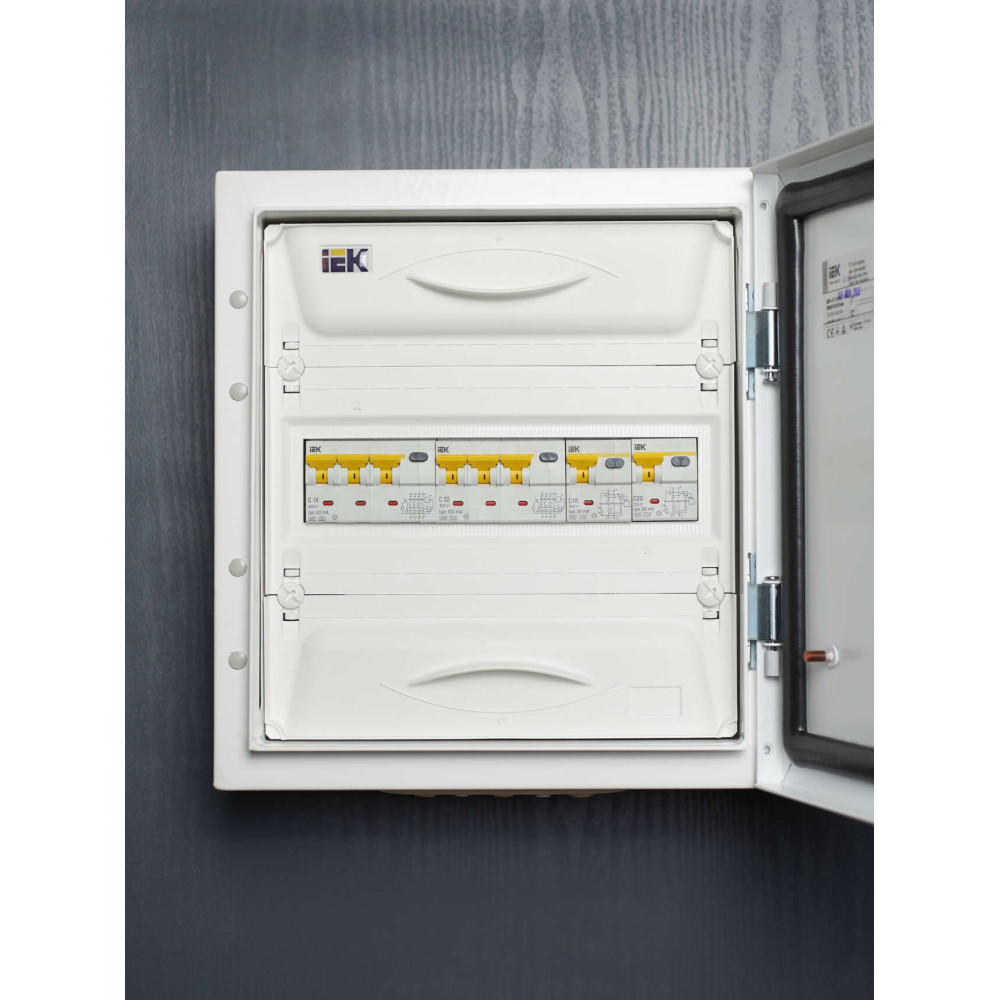

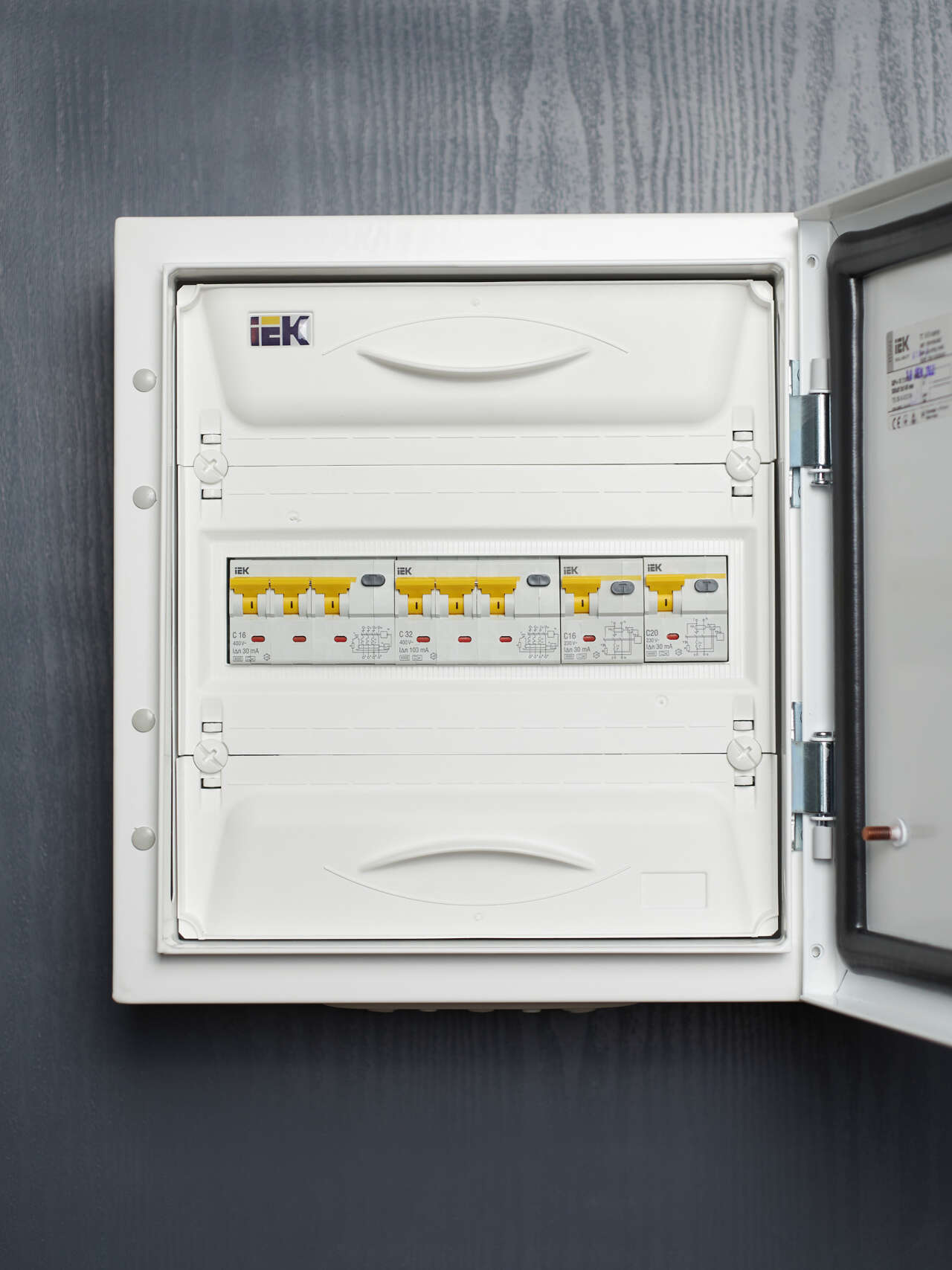

Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков, занимает 4 стандартных модуля в щитке.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки. Номинальный условный ток короткого замыкания - 6000 А. Расширенный диапазон рабочих температур от -25°С до +40°С.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
AVDT32_34_passport_rus-eng_9.pdf

Схемы подключения

Схема подключения
АВДТ32_34_РЭ_изд.5_сайт - СП.jpg

Информационные материалы

Дополнительные изображения

Модели для проектировщиков

Отзывы по поставкам продукции от наших партнеров

Характеристики

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 7
Количество защищенных полюсов 3
Количество полюсов 4
Макс сечение входящего кабеля 25
Монтажная глубина - ниши 72
Наличие дифференциального расцепителя Да
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин раб напряжение 400
Номин ток 32
Номин ток утечки 0,1
Общ количество полюсов 4
Отключающая способность 6.0
Отключающая способность по EN 60898 6
Отключающая способность по IEC 60947-2 6
Отключение нейтрали Да
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки A
Характеристика срабатывания - кривая тока C
Частота 50 Гц
Ширина по количеству модульных расстояний 4
