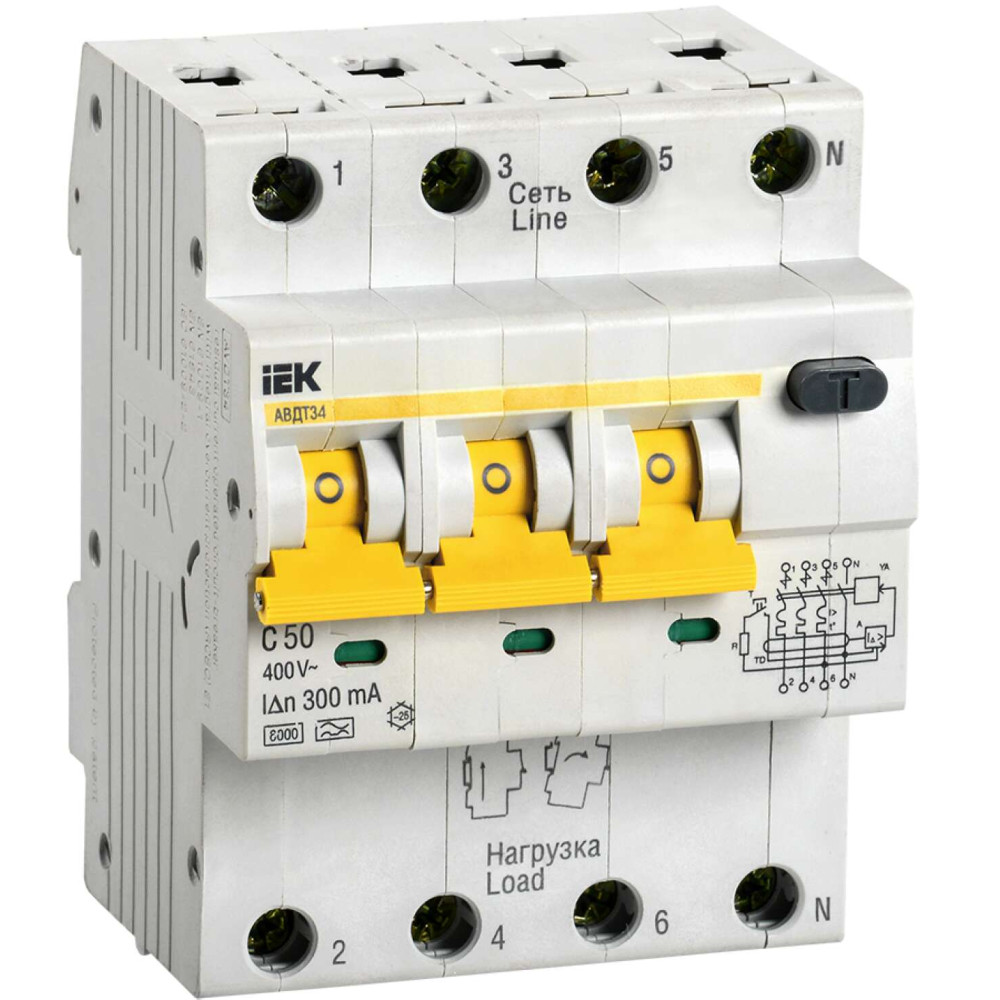

KARAT Автоматический выключатель дифференциального тока АВДТ 34 C50 300мА тип A IEK

MAD22-6-050-C-300

Описание
Характеристики

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц. АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. АВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 20, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.

Аналоги: MAD10-4-050-C-300

Преимущества

Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
Высокая электрическая износостойкость - не менее 6000 включений.
Серебросодержащие напайки на контактах.
Широкий ассортимент номинальных токов (6, 10, 16, 20, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА)
Индикатор положения контактов.
Расширенный диапазон рабочих температур от –25°С до +40°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.

Особенности конструкции

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков, занимает 4 стандартных модуля в щитке.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки. Номинальный условный ток короткого замыкания - 6000 А. Расширенный диапазон рабочих температур от -25°С до +40°С.

Помехоустойчивая схема, исключающая ложное срабатывание: патент № RU 124453.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Дугоотводящая пластина подвижного контакта выполнена в виде гладкой кривой, что значительно облегчает затягивание дуги в дугогасительную камеру.

Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.

Конструкция АВДТ34 обеспечивает быстрый монтаж/демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке.

Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.

Механизм свободного расцепления новой конструкции, который обеспечивает быстрый разрыв главных контактов.

Расширение линейки АВДТ34 на токи 40, 50, 63 А с уставкой в 30, 100, 300 мА.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
AVDT32_34_passport_rus-eng_9.pdf

Схемы подключения

Схема подключения
АВДТ32_34_РЭ_изд.5_сайт - СП.jpg

Информационные материалы

Дополнительные изображения

Модели для проектировщиков

Отзывы по поставкам продукции от наших партнеров

Класс: Автоматический выключатель дифференциального тока (ID: EC000905)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	50	А
EF001391	Количество полюсов	4
EF002358	Номин ток утечки	0,3	А
EF002560	Тип тока утечки	A
EF005617	Отключающая способность	6.0	кА
EF000889	Характеристика срабатывания - кривая тока	C
EF000228	Номин раб напряжение	400	В
EF000187	Тип напряжения	Переменный (AC)
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
EF006065	Отключающая способность по IEC 60947-2	6	кА
EF002950	Ширина по количеству модульных расстояний	4
EF000003	Тип монтажа	на DIN-рейку
EF005997	Отключение нейтрали	Да
IEK_F000023	Наличие дифференциального расцепителя	Да
EF005548	Количество защищенных полюсов	3
EF006064	Отключающая способность по EN 60898	6	кА
EF000218	Монтажная глубина - ниши	72	мм
EF000267	Макс сечение входящего кабеля	25	мм²
EF005455	Частота	50 Гц
EF007007	Тип расцепителя	Тепловой, электромагнитный
IEK_F000020	Наличие теплового расцепителя	Да
EF005474	Степень защиты - IP	IP20
EF008618	Общ количество полюсов	4
IEK_F000022	Наличие электронного расцепителя	Нет
EF003961	Тип подключения	Винтовое соединение

Характеристики

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 7
Количество защищенных полюсов 3
Количество полюсов 4
Макс сечение входящего кабеля 25
Монтажная глубина - ниши 72
Наличие дифференциального расцепителя Да
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин раб напряжение 400
Номин ток 50
Номин ток утечки 0,3
Общ количество полюсов 4
Отключающая способность 6.0
Отключающая способность по EN 60898 6
Отключающая способность по IEC 60947-2 6
Отключение нейтрали Да
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки A
Характеристика срабатывания - кривая тока C
Частота 50 Гц
Ширина по количеству модульных расстояний 4
