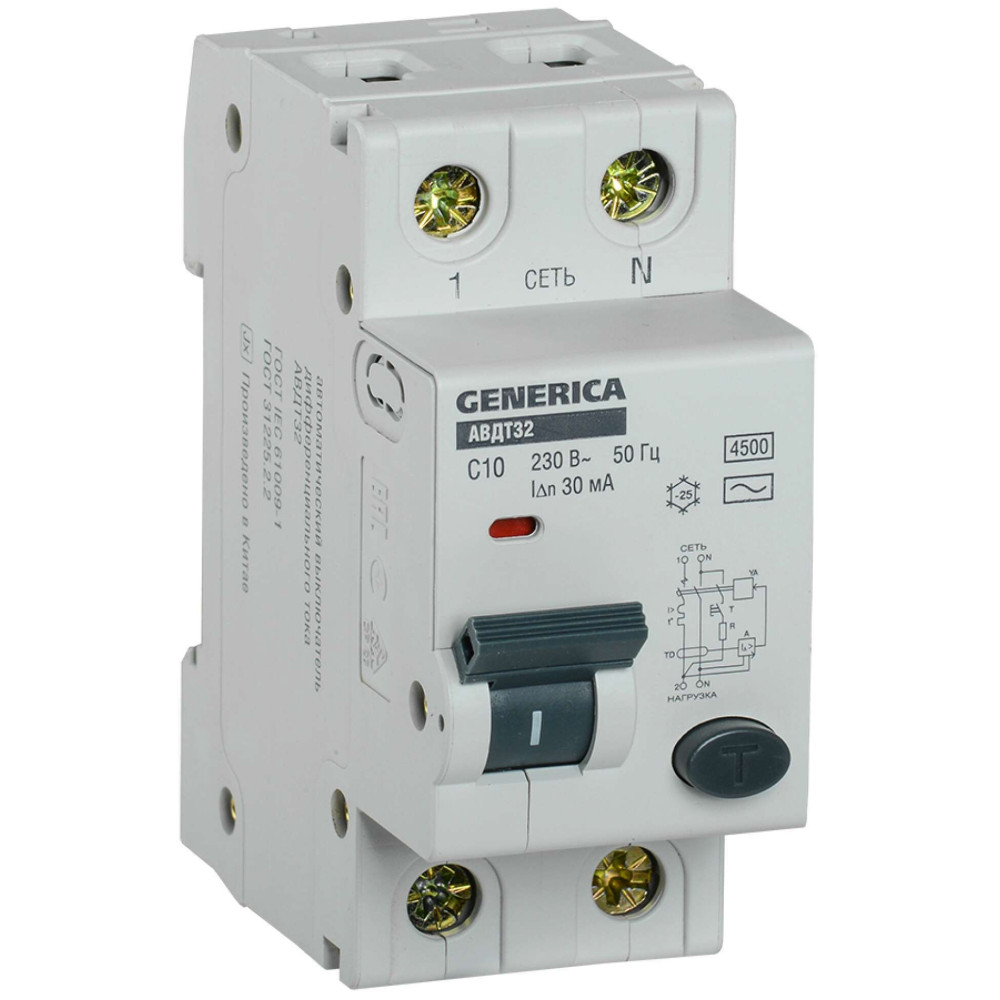

Автоматический выключатель дифференциального тока АВДТ32 C10 GENERICA

MAD25-5-010-C-30

Описание
Характеристики

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Аналоги: MAD22-5-010-C-30

Преимущества

Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от -25°С до +50°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
Помехоустойчивая схема.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Увеличенная способность 4,5 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.

Особенности конструкции

Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
GENERICA_AVDT32_manual_1.pdf

Дополнительные изображения

Отзывы по поставкам продукции от наших партнеров

Класс: Автоматический выключатель дифференциального тока (ID: EC000905)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	10	А
EF001391	Количество полюсов	2
EF002358	Номин ток утечки	0,03	А
EF002560	Тип тока утечки	Переменный (AC)
EF005617	Отключающая способность	4.5	кА
EF000889	Характеристика срабатывания - кривая тока	C
EF000187	Тип напряжения	Переменный (AC)
EF000228	Номин раб напряжение	230	В
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF000218	Монтажная глубина - ниши	75	мм
EF006065	Отключающая способность по IEC 60947-2	4,5	кА
EF005548	Количество защищенных полюсов	1
EF003961	Тип подключения	Винтовое соединение
EF005455	Частота	50 Гц
EF000003	Тип монтажа	на DIN-рейку
EF002568	Класс токоограничения	3
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF000267	Макс сечение входящего кабеля	25	мм²
EF002950	Ширина по количеству модульных расстояний	2
EF005474	Степень защиты - IP	IP20
IEK_F000023	Наличие дифференциального расцепителя	Нет
IEK_F000020	Наличие теплового расцепителя	Да
EF005997	Отключение нейтрали	Да
IEK_F000082	Номинальная диф наибольшая вкл и откл способность	4500	А
EF002578	Номин импульсное выдерживаемое напряжение	4	кВ
IEK_F000022	Наличие электронного расцепителя	Нет
EF008618	Общ количество полюсов	2

Характеристики

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 5
Класс токоограничения 3
Количество защищенных полюсов 1
Количество полюсов 2
Макс сечение входящего кабеля 25
Монтажная глубина - ниши 75
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин раб напряжение 230
Номин ток 10
Номин ток утечки 0,03
Общ количество полюсов 2
Отключающая способность 4.5
Отключающая способность по IEC 60947-2 4,5
Отключение нейтрали Да
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки Переменный (AC)
Характеристика срабатывания - кривая тока C
Частота 50 Гц
Ширина по количеству модульных расстояний 2
