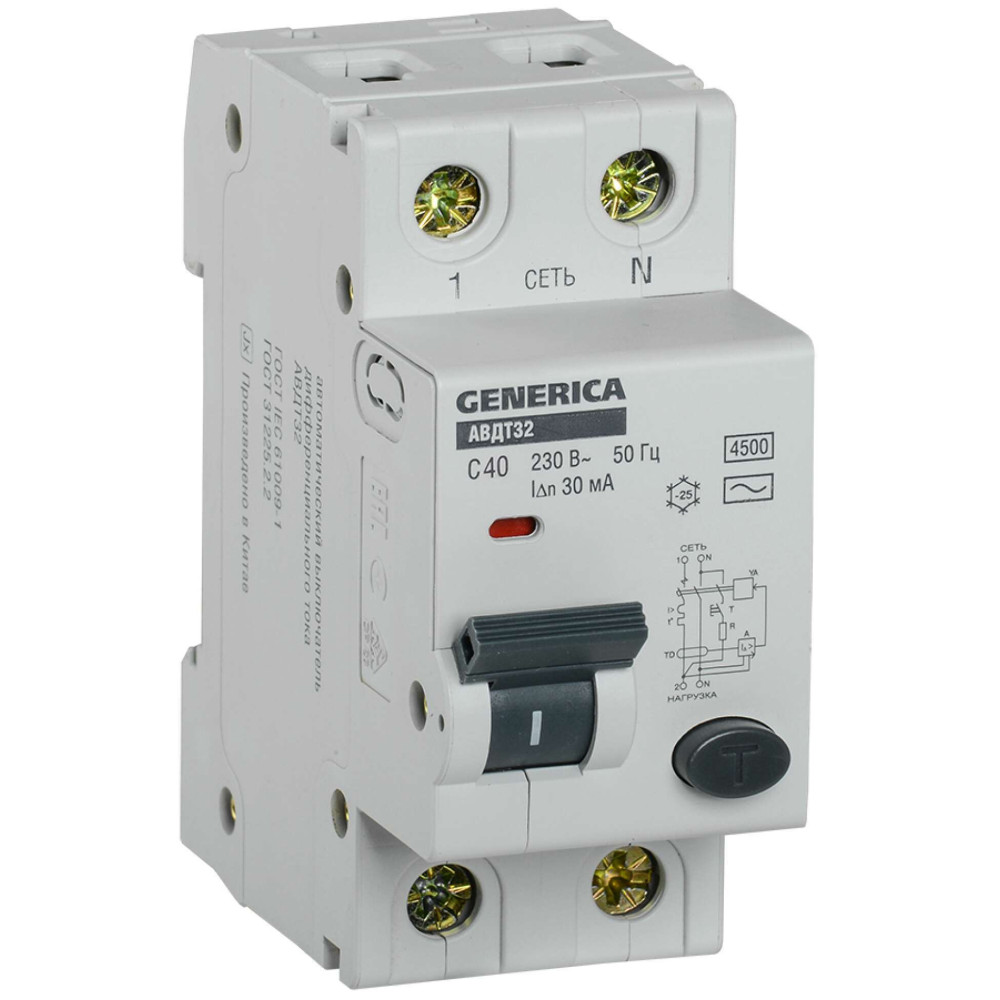

Автоматический выключатель дифференциального тока АВДТ32 C40 GENERICA
Преимущества
- Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
- Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур от -25°С до +50°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
- Помехоустойчивая схема.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Увеличенная способность 4,5 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Особенности конструкции
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.
Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Документация
Сертификаты
Дополнительные изображения
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Автоматический выключатель дифференциального тока
- Гарантийный срок, Лет 5
- Класс токоограничения 3
- Количество защищенных полюсов 1
- Количество полюсов 2
- Макс сечение входящего кабеля 25
- Монтажная глубина - ниши 75
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин раб напряжение 230
- Номин ток 40
- Номин ток утечки 0,03
- Общ количество полюсов 2
- Отключающая способность 4.5
- Отключающая способность по IEC 60947-2 4,5
- Отключение нейтрали Да
- Степень защиты - IP IP20
- Тип монтажа на DIN-рейку
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип тока утечки Переменный (AC)
- Характеристика срабатывания - кривая тока C
- Частота 50 Гц
- Ширина по количеству модульных расстояний 2
- На складе
- Код товара: MAD25-5-040-C-30
- Артикул: 137079-MAD25-5-040-C-30
