ОформитьАвтоматический выключатель дифференциального тока АВДТ32М С16 30мА IEK
MAD32-5-016-C-30
Автоматические выключатели дифференциального тока АВДТ32М для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц и по своим характеристикам соответствуют ГОСТ Р 51327.2.2 и ГОСТ Р 31225.2.2.
Преимущества
- Компактная конструкция - ширина устройства 18мм, отличное решение для экономии места в щитке.
- Дизайн конструкции защищен патентом, на боковые стороны наносится фирменный логотип.
- Наличие кнопки ТЕСТ позволяет проверить работоспособность устройства и правильность подключения.
- Наличие боковых ребер улучшает циркуляцию воздуха, что способствует эффективному охлаждению при плотном контакте с соседними устройствами.
- Цветовая индикация состояния главной контактной группы.
Особенности конструкции
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Одномодульное исполнение (18мм) – экономия места в щите.
Защелка с двойным фиксированным положением для удобства монтажа.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Широкий диапазон рабочих температур от -25°С до +40°С позволяет использовать выключатель в различных климатических зонах.
Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.
Документация
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
3D модели
Отзывы по поставкам продукции от наших партнеров
Класс: Автоматический выключатель дифференциального тока (ID: EC000905)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000227 | Номин ток | 16 | А |
| EF001391 | Количество полюсов | 1+N | |
| EF002358 | Номин ток утечки | 0,03 | А |
| EF002560 | Тип тока утечки | Переменный (AC) | |
| EF005617 | Отключающая способность | 4.5 | кА |
| EF000889 | Характеристика срабатывания - кривая тока | C | |
| EF000187 | Тип напряжения | Переменный (AC) | |
| EF000228 | Номин раб напряжение | 220 | В |
| IEK_F000021 | Наличие электромагнитного расцепителя | Да | |
| IEK_F000020 | Наличие теплового расцепителя | Да | |
| EF005474 | Степень защиты - IP | IP20 | |
| EF006064 | Отключающая способность по EN 60898 | 4,5 | кА |
| EF002568 | Класс токоограничения | 3 | |
| EF005455 | Частота | 50 Гц | |
| EF002950 | Ширина по количеству модульных расстояний | 1 | |
| EF001332 | Защита от перенапряжения | Нет | |
| EF000267 | Макс сечение входящего кабеля | 6 | мм² |
| EF007007 | Тип расцепителя | Тепловой, электромагнитный | |
| IEK_F000023 | Наличие дифференциального расцепителя | Да | |
| EF000003 | Тип монтажа | на DIN-рейку | |
| EF003961 | Тип подключения | Винтовое соединение | |
| EF005997 | Отключение нейтрали | Да | |
| EF005548 | Количество защищенных полюсов | 1 | |
| EF008618 | Общ количество полюсов | 1 | |
| IEK_F000022 | Наличие электронного расцепителя | Нет | |
| EF006065 | Отключающая способность по IEC 60947-2 | 4,5 | кА |
Характеристики
- class Автоматический выключатель дифференциального тока
- Защита от перенапряжения Нет
- Класс токоограничения 3
- Количество защищенных полюсов 1
- Количество полюсов 1+N
- Макс сечение входящего кабеля 6
- Наличие дифференциального расцепителя Да
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин раб напряжение 220
- Номин ток 16
- Номин ток утечки 0,03
- Общ количество полюсов 1
- Отключающая способность 4.5
- Отключающая способность по EN 60898 4,5
- Отключающая способность по IEC 60947-2 4,5
- Отключение нейтрали Да
- Степень защиты - IP IP20
- Тип монтажа на DIN-рейку
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип тока утечки Переменный (AC)
- Характеристика срабатывания - кривая тока C
- Частота 50 Гц
- Ширина по количеству модульных расстояний 1
В наличии на складе: Ожидается поступление
1602р.
- Ожидается поступление
- Код товара: MAD32-5-016-C-30
- Артикул: MAD32-5-016-C-30
Отзывы (0)
Войдите или зарегистрируйтесь чтобы оставить отзыв
Рекомендуемые товары

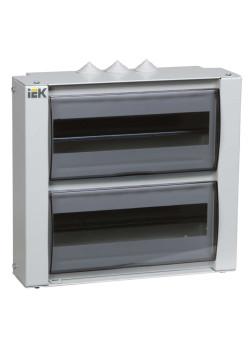

Ожидается поступление Корпус металлический ЩРн-24-1 36 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
870р.
Ожидается поступление Корпус металлический ЩРн-24р-1 36 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
1035р.

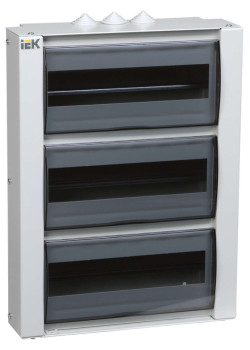

Ожидается поступление Корпус металлический ЩРн-36-1 36 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
1090р.

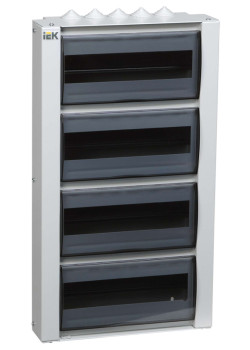

Ожидается поступление Корпус металлический ЩРн-48-1 36 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
1617р.

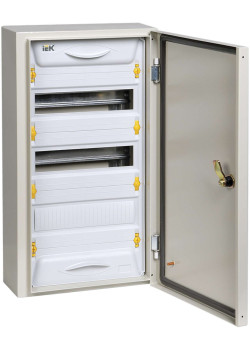

Ожидается поступление UNIVERSAL Корпус металлический ЩРн-36з-1 IP54 (артикул замены TI5-50-N-036-54-7035) IEK
В наличии на складе: Ожидается поступление
Цена
12358р.

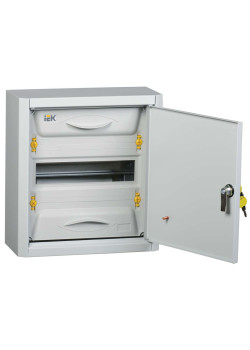

Ожидается поступление PRO Корпус металлический ЩРн-12з-0 36 УХЛ3 IP31 IEK
В наличии на складе: Ожидается поступление
Цена
3573р.
На складе UNIVERSAL Корпус металлический ЩРн-24з-1 IP54 (артикул замены TI5-50-N-024-54-7035) IEK
В наличии на складе: 1 шт.
Цена
7752р.

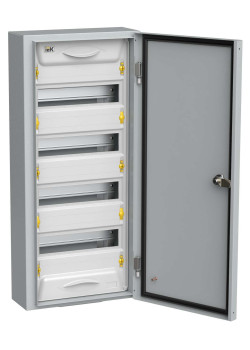

Ожидается поступление UNIVERSAL Корпус металлический ЩРн-48з-1 IP54 (артикул замены TI5-50-N-048-54-7035) IEK
В наличии на складе: Ожидается поступление
Цена
13739р.
Ожидается поступление UNIVERSAL Корпус металлический ЩРв-2х48зк-1 36 IP31 c кожухом (артикул замены TI5-50-V-2X048-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
20497р.
На складе PRO Корпус металлический ЩРн-24з-0 36 УХЛ3 IP31 IEK
В наличии на складе: 1 шт.
Цена
4293р.
На складе PRO Корпус металлический ЩРн-2х24з-0 36 УХЛ3 IP31 IEK
В наличии на складе: 2 шт.
Цена
8827р.

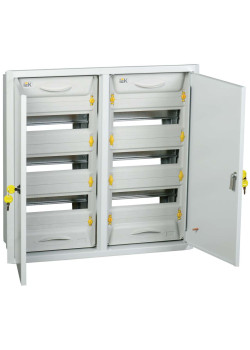

Ожидается поступление PRO Корпус металлический ЩРв-2х36з-0 36 УХЛ3 IP31 IEK
В наличии на складе: Ожидается поступление
Цена
12591р.

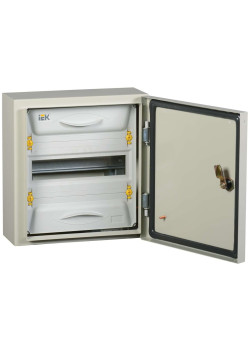

Ожидается поступление PRO Корпус металлический ЩРн-12з-1 У2 IP54 IEK
В наличии на складе: Ожидается поступление
Цена
5388р.

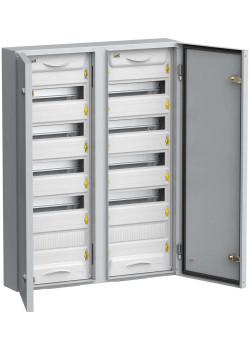

Ожидается поступление TITAN 5 Корпус металлический ЩРн-120 IP54 У2 (артикул замены TI5-50-N-2X060-54-7035) IEK
В наличии на складе: Ожидается поступление
Цена
22311р.

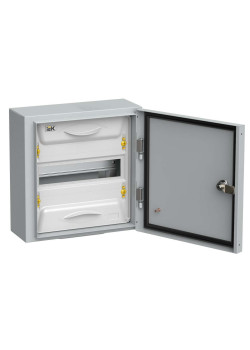

Ожидается поступление UNIVERSAL Корпус металлический ЩРн-12з-1 IP54 (артикул замены TI5-50-N-012-54-7035) IEK
В наличии на складе: Ожидается поступление
Цена
7717р.

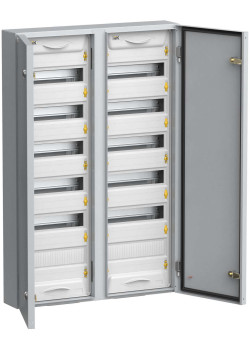

Ожидается поступление TITAN 5 Корпус металлический ЩРн-144 IP54 У2 (артикул замены TI5-50-N-2X072-54-7035) IEK
В наличии на складе: Ожидается поступление
Цена
28613р.

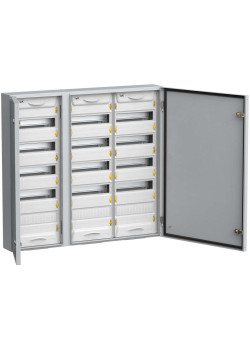

Ожидается поступление TITAN 5 Корпус металлический ЩРн-180 IP54 У2 (артикул замены TI5-50-N-3X060-54-7035) IEK
В наличии на складе: Ожидается поступление
Цена
36334р.

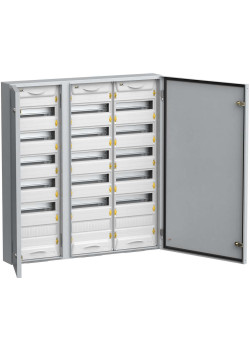

Ожидается поступление TITAN 5 Корпус металлический ЩРн-216 IP54 У2 (артикул замены TI5-50-N-3X072-54-7035) IEK
В наличии на складе: Ожидается поступление
Цена
40751р.

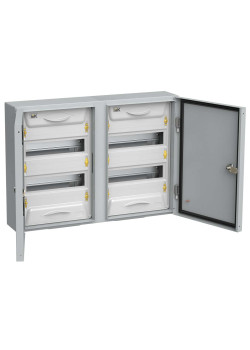

Ожидается поступление UNIVERSAL Корпус металлический ЩРн-2х24з-1 IP54 (артикул замены TI5-50-N-2X024-54-7035) IEK
В наличии на складе: Ожидается поступление
Цена
17008р.

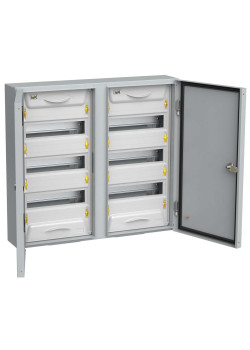

Ожидается поступление UNIVERSAL Корпус металлический ЩРн-2х36з-1 IP54 (артикул замены TI5-50-N-2X036-54-7035) IEK
В наличии на складе: Ожидается поступление
Цена
19370р.

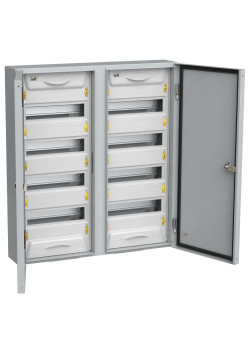

Ожидается поступление UNIVERSAL Корпус металлический ЩРн-2х48з-1 IP54 (артикул замены TI5-50-N-2X048-54-7035) IEK
В наличии на складе: Ожидается поступление
Цена
22311р.

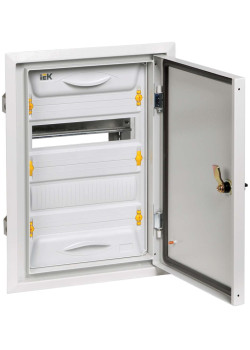

Ожидается поступление Корпус металлический ЩРв-24зк-1 41 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
2874р.

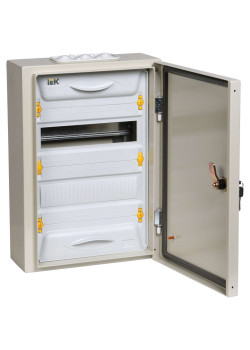

Ожидается поступление Корпус металлический ЩРв-24з-1 41 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
2425р.
Ожидается поступление Корпус металлический ЩРв-2х24зк-1 41 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
4221р.

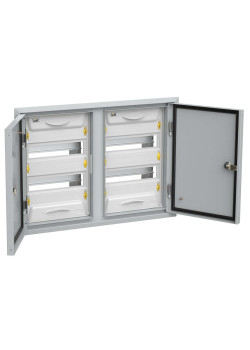

Ожидается поступление Корпус металлический распределительный ЩРв-2х24з-1 41 IP31 UNIVERSAL IEK
В наличии на складе: Ожидается поступление
Цена
5362р.
Ожидается поступление Корпус металлический ЩРв-2х36зк-1 41 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
4580р.
Ожидается поступление Корпус металлический распределительный ЩРв-2х36з-1 41 IP31 UNIVERSAL IEK
В наличии на складе: Ожидается поступление
Цена
5702р.

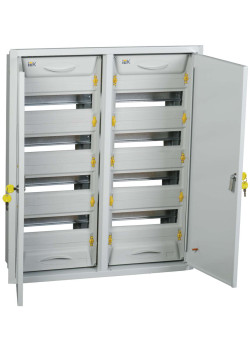

Ожидается поступление Корпус металлический ЩРв-2х48зк-1 41 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
5658р.
Ожидается поступление Корпус металлический ЩРв-36зк-1 41 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
3161р.

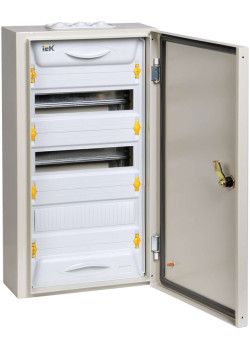

Ожидается поступление Корпус металлический ЩРв-36з-1 41 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
2712р.

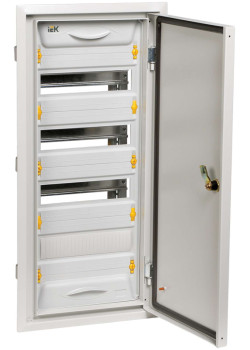

Ожидается поступление Корпус металлический ЩРв-48зк-1 41 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
3413р.
Ожидается поступление Корпус металлический распределительный ЩРв-48з-1 41 IP31 UNIVERSAL IEK
В наличии на складе: Ожидается поступление
Цена
4087р.

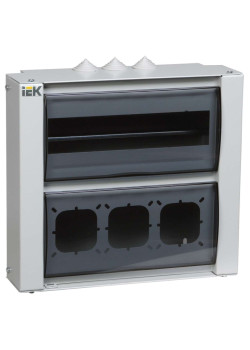

Ожидается поступление Корпус металлический ЩРн-12р-1 41 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
870р.
Ожидается поступление Корпус металлический ЩРн-24р-1 41 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
1035р.
Ожидается поступление Корпус металлический ЩРн-36-1 41 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
1090р.

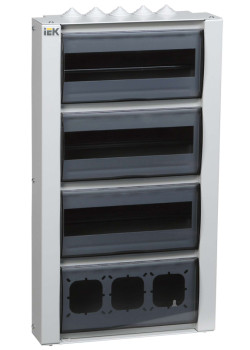

Ожидается поступление Корпус металлический ЩРн-36р-1 41 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
1403р.
Ожидается поступление Корпус металлический ЩРн-48-1 41 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
1617р.
Ожидается поступление Корпус металлический ЩРн-54з-1 38 УХЛ3 IP31
В наличии на складе: Ожидается поступление
Цена
6349р.
Ожидается поступление Корпус металлический ЩРн-72з-1 38 УХЛ3 IP31
В наличии на складе: Ожидается поступление
Цена
7322р.

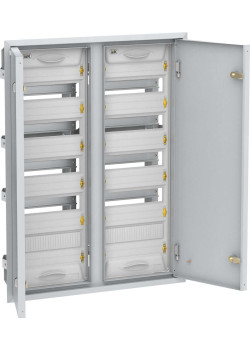

Ожидается поступление TITAN 5 Корпус металлический ЩРв-120 IP31 УХЛ3 (артикул замены TI5-50-V-2X060-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
21139р.

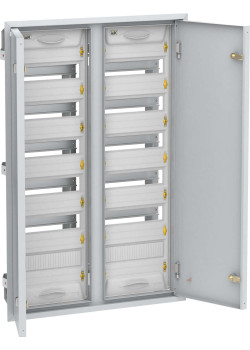

Ожидается поступление TITAN 5 Корпус металлический ЩРв-144 IP31 УХЛ3 (артикул замены TI5-50-V-2X072-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
23566р.

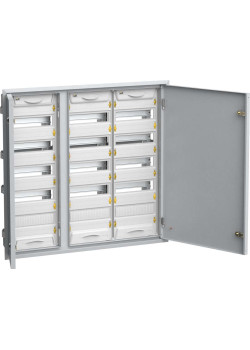

Ожидается поступление TITAN 5 Корпус металлический ЩРв-180 IP31 УХЛ3 (артикул замены TI5-50-V-3X060-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
29526р.

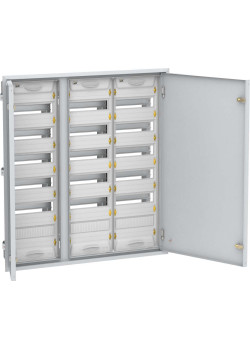

Ожидается поступление TITAN 5 Корпус металлический ЩРв-216 IP31 УХЛ3 (артикул замены TI5-50-V-3X072-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
28693р.

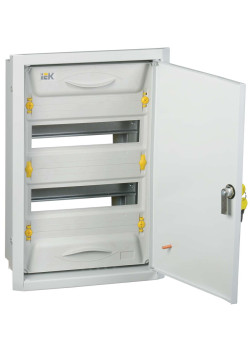

Ожидается поступление UNIVERSAL Корпус металлический ЩРв-24зк-1 36 IP31 c кожухом (артикул замены TI5-50-V-024-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
10411р.
Ожидается поступление UNIVERSAL Корпус металлический ЩРв-24з-1 36 IP31 (артикул замены TI5-50-V-024-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
8784р.
Ожидается поступление UNIVERSAL Корпус металлический ЩРв-2х24зк-1 36 IP31 c кожухом (артикул замены TI5-50-V-2X024-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
15291р.

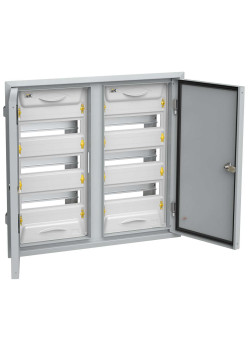

Ожидается поступление UNIVERSAL Корпус металлический ЩРв-2х36зк-1 36 IP31 c кожухом (артикул замены TI5-50-V-2X036-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
16592р.
Ожидается поступление UNIVERSAL Корпус металлический ЩРв-2х48з-1 36 IP31 (артикул замены TI5-50-V-2X048-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
16606р.

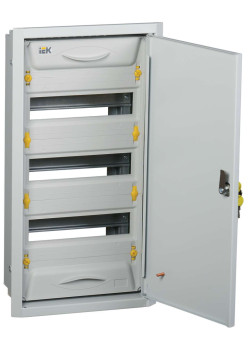

Ожидается поступление UNIVERSAL Корпус металлический ЩРв-36зк-1 36 IP31 c кожухом (артикул замены TI5-50-V-036-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
10078р.
Ожидается поступление UNIVERSAL Корпус металлический ЩРв-36з-1 36 IP31 (артикул замены TI5-50-V-036-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
9825р.

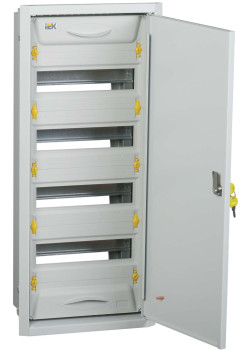

Ожидается поступление UNIVERSAL Корпус металлический ЩРв-48зк-1 36 IP31 c кожухом (артикул замены TI5-50-V-036-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
12363р.
Ожидается поступление UNIVERSAL Корпус металлический ЩРв-48з-1 36 IP31 (артикул замены TI5-50-V-048-31-7035) IEK
В наличии на складе: Ожидается поступление
Цена
10726р.
Ожидается поступление Корпус металлический ЩРн-9з-1 38 УХЛ3 IP31
В наличии на складе: Ожидается поступление
Цена
828р.
Ожидается поступление Корпус металлический ЩРн-12р-1 38 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
870р.
Ожидается поступление Корпус металлический ЩРн-24-1 38 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
785р.
Ожидается поступление Корпус металлический ЩРн-24р-1 38 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
1035р.
Ожидается поступление Корпус металлический распределительный ЩРн-36р-1 38 IP31 LIGHT IEK
В наличии на складе: Ожидается поступление
Цена
2120р.
Ожидается поступление Корпус металлический распределительный ЩРн-48-1 38 IP31 LIGHT IEK
В наличии на складе: Ожидается поступление
Цена
2298р.
Ожидается поступление Корпус металлический ЩРв-9з-1 38 УХЛ3 IP31
В наличии на складе: Ожидается поступление
Цена
715р.
Ожидается поступление Корпус металлический распределительный ЩРв-24зк-1 38 IP31 UNIVERSAL IEK
В наличии на складе: Ожидается поступление
Цена
4086р.
Ожидается поступление Корпус металлический распределительный ЩРв-24з-1 38 IP31 UNIVERSAL IEK
В наличии на складе: Ожидается поступление
Цена
3347р.

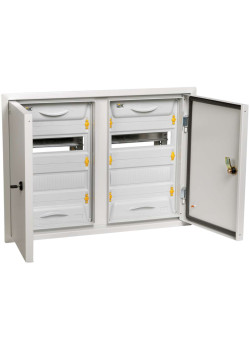

Ожидается поступление Корпус металлический ЩРв-2х24зк-1 38 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
4221р.
Ожидается поступление Корпус металлический ЩРв-2х24з-1 38 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
3772р.
Ожидается поступление Корпус металлический ЩРв-2х36зк-1 38 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
4580р.
Ожидается поступление Корпус металлический ЩРв-2х36з-1 38 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
4131р.
Ожидается поступление Корпус металлический ЩРв-2х48зк-1 38 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
5658р.
Ожидается поступление Корпус металлический ЩРв-2х48з-1 38 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
5209р.
Ожидается поступление Корпус металлический ЩРв-36зк-1 38 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
3161р.
Ожидается поступление Корпус металлический ЩРв-36з-1 38 IP31 "UNIVERSAL"
В наличии на складе: Ожидается поступление
Цена
2712р.
Ожидается поступление Корпус металлический распределительный ЩРв-48зк-1 38 IP31 UNIVERSAL IEK
В наличии на складе: Ожидается поступление
Цена
4710р.
Ожидается поступление Корпус металлический распределительный ЩРв-48з-1 38 IP31 UNIVERSAL IEK
В наличии на складе: Ожидается поступление
Цена
4209р.
Ожидается поступление Корпус металлический ЩРн-12р-1 36 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
870р.
Ожидается поступление Корпус металлический распределительный ЩРн-12 (265х310х120) IP31 LIGHT IEK
В наличии на складе: Ожидается поступление
Цена
1279р.
Ожидается поступление Корпус металлический распределительный ЩРн-24 (395х310х120) IP31 LIGHT IEK
В наличии на складе: Ожидается поступление
Цена
1821р.
Ожидается поступление Корпус металлический ЩРн-36р-1 36 IP31 "LIGHT"
В наличии на складе: Ожидается поступление
Цена
1536р.
Ожидается поступление Корпус металлический ЩРв-9з-1 36 УХЛ3 IP31
В наличии на складе: Ожидается поступление
Цена
753р.
Ожидается поступление Корпус металлический распределительный ЩРв-12з-3 58 УХЛ3 IP31 TREND IEK
В наличии на складе: Ожидается поступление
Цена
1298р.

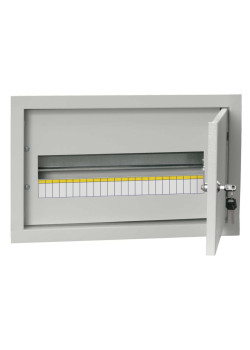

Ожидается поступление Корпус металлический распределительный ЩРв-18з-1 36 УХЛ3 IP31 IEK
В наличии на складе: Ожидается поступление
Цена
1182р.

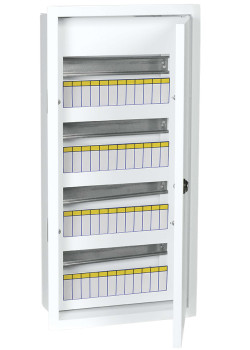

Ожидается поступление TITAN 3 Корпус металлический ЩРв-48 (620х310х120мм) IP31 белый IEK
В наличии на складе: Ожидается поступление
Цена
4521р.

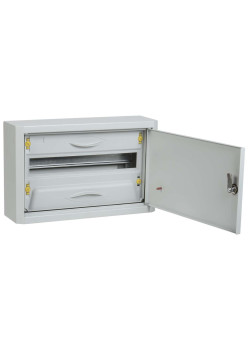

Ожидается поступление PRO Корпус металлический ЩРн-18з-0 36 УХЛ3 IP31 IEK
В наличии на складе: Ожидается поступление
Цена
3986р.

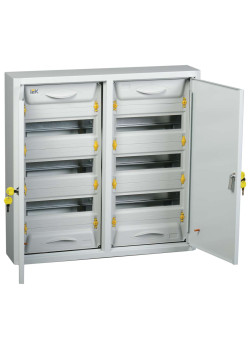

Ожидается поступление PRO Корпус металлический ЩРн-2х36з-0 36 УХЛ3 IP31 IEK
В наличии на складе: Ожидается поступление
Цена
12591р.

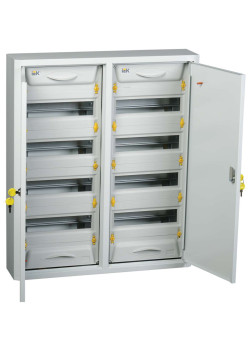

Ожидается поступление PRO Корпус металлический ЩРн-2х48з-0 36 УХЛ3 IP31 IEK
В наличии на складе: Ожидается поступление
Цена
13942р.
На складе PRO Корпус металлический ЩРн-48з-0 36 УХЛ3 IP31 IEK
В наличии на складе: 1 шт.
Цена
4498р.

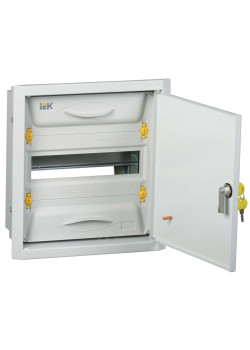

Ожидается поступление PRO Корпус металлический ЩРв-12з-0 36 УХЛ3 IP31 IEK
В наличии на складе: Ожидается поступление
Цена
3573р.

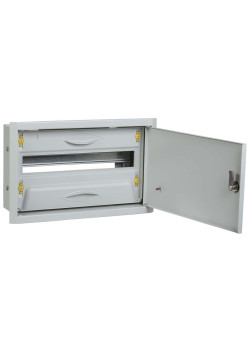

Ожидается поступление PRO Корпус металлический ЩРв-18з-0 36 УХЛ3 IP31 IEK
В наличии на складе: Ожидается поступление
Цена
3986р.
Ожидается поступление PRO Корпус металлический ЩРв-24з-0 36 УХЛ3 IP31 IEK
В наличии на складе: Ожидается поступление
Цена
4878р.
Ожидается поступление PRO Корпус металлический ЩРв-2х24з-0 36 УХЛ3 IP31 IEK
В наличии на складе: Ожидается поступление
Цена
8827р.
Ожидается поступление PRO Корпус металлический ЩРв-2х48з-0 36 УХЛ3 IP31 IEK
В наличии на складе: Ожидается поступление
Цена
15843р.
На складе PRO Корпус металлический ЩРв-36з-0 36 УХЛ3 IP31 IEK
В наличии на складе: 1 шт.
Цена
5872р.

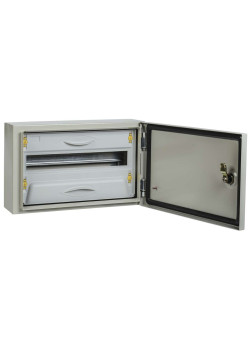

Ожидается поступление PRO Корпус металлический ЩРн-18з-1 УХЛ3 IP54 IEK
В наличии на складе: Ожидается поступление
Цена
5439р.

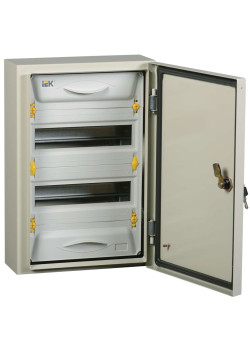

Ожидается поступление PRO Корпус металлический ЩРн-24з-1 У2 IP54 IEK
В наличии на складе: Ожидается поступление
Цена
7359р.

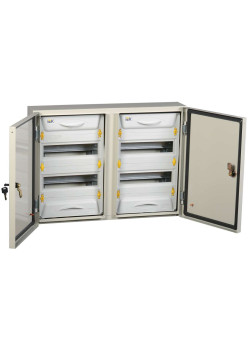

Ожидается поступление PRO Корпус металлический ЩРн-2х24з-1 У2 IP54 IEK
В наличии на складе: Ожидается поступление
Цена
14118р.

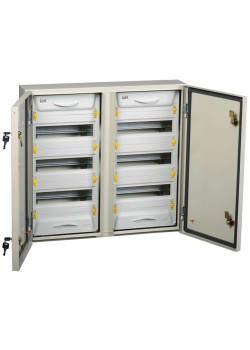

Ожидается поступление PRO Корпус металлический ЩРн-2х36з-1 У2 IP54 IEK
В наличии на складе: Ожидается поступление
Цена
16886р.

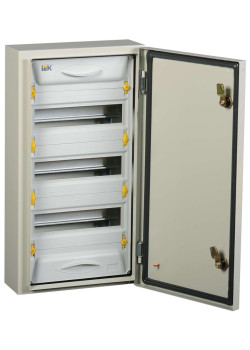

Ожидается поступление PRO Корпус металлический ЩРн-36з-1 У2 IP54 IEK
В наличии на складе: Ожидается поступление
Цена
10293р.

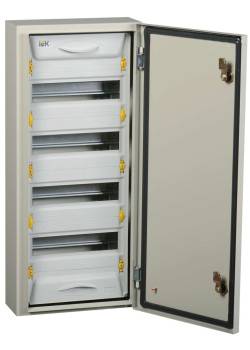

Ожидается поступление PRO Корпус металлический ЩРн-48з-1 У2 IP54 IEK
В наличии на складе: Ожидается поступление
Цена
12995р.
На складе Шина соединительная типа PIN (штырь) 63A 108 модулей для дифференциальных автоматов АВДТ32МL (1м) IEK
В наличии на складе: 327 шт.
Цена
3760р.
Спецпредложение для партнеров: Скидка от 10% до 30%
Запрос проектных цен на комплектацию строительных объектов и щитового оборудования.
У вас есть готовая спецификация, смета или перечень оборудования для крупного объекта?
Получите индивидуальные условия и оптимизируйте бюджет строительства с выгодой до 30% от розничного прайса.
Почему выгодно работать с нами по проекту
%
Максимальная скидка
Мы защищаем проект у производителя и даем вам лучшие условия (от 10% до 30% в зависимости от объема).
ALL
Все бренды в одном счете
Комплектуем объект «под ключ»: IEK, ARMAT, GENERICA, LEDEL, FEREKS, ITK и другие линейки.
✔
Экспертиза
Наши инженеры бесплатно проверят спецификацию на ошибки и предложат оптимальные замены или аналоги.
🚚
Логистика
Оперативная комплектация и отгрузка продукции по всей России. Участие в тендерах.
Основные линейки оборудования для проектов
Мы предлагаем полный спектр продукции IEK GROUP и партнерских брендов. Переходите в разделы для ознакомления с ассортиментом:
Как получить проектную скидку?
1
Пришлите список
Отправьте спецификацию или проект на почту info@iek-snab.ru
Отправьте спецификацию или проект на почту info@iek-snab.ru
2
Укажите объект
Напишите название объекта и плановые сроки закупки для защиты проекта.
Напишите название объекта и плановые сроки закупки для защиты проекта.
3
Получите КП
Мы вышлем коммерческое предложение с проектными ценами.
Мы вышлем коммерческое предложение с проектными ценами.
Остались вопросы?
Наши менеджеры готовы проконсультировать вас прямо сейчас.
Адрес: 117449, г. Москва, ул. Карьер, 2А строение 1, офис 307
Специализированные поставки для организаций: оплата только по безналу с НДС. Отгружаем продукцию с доставкой до вашего адреса в любом регионе РФ
