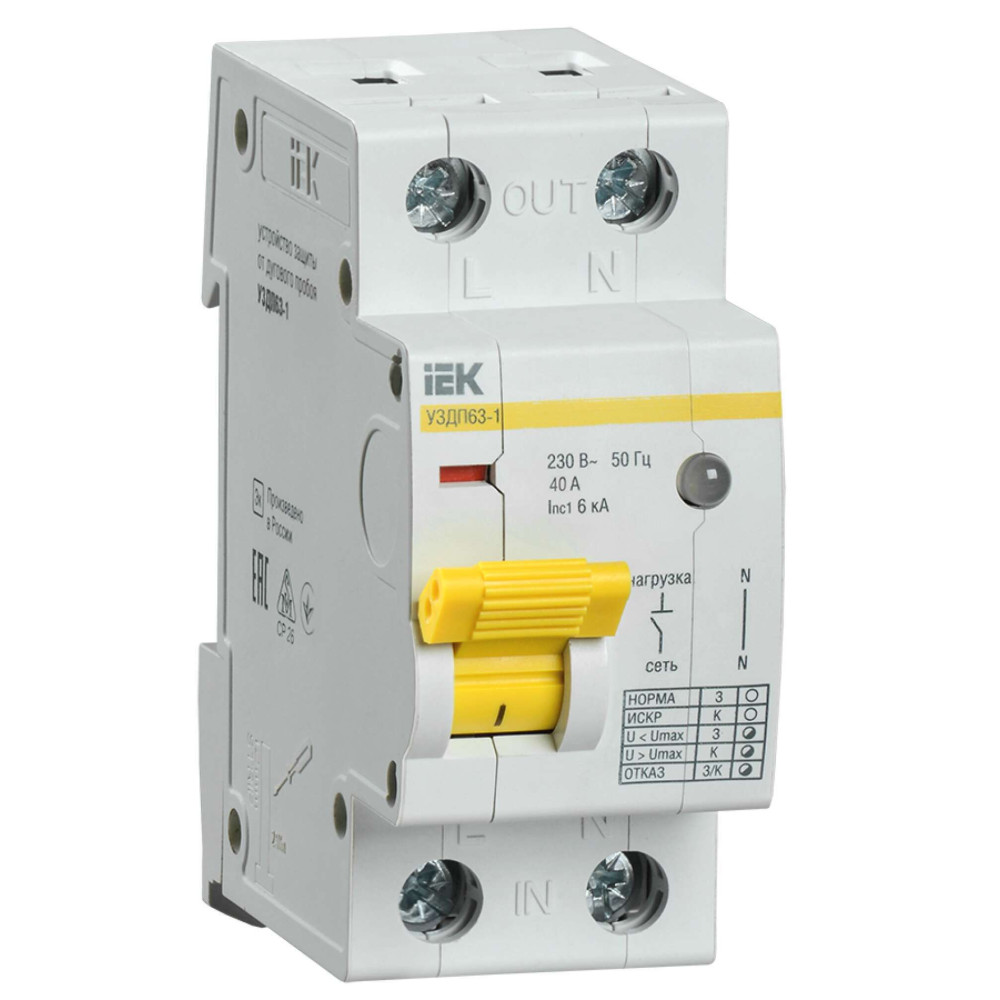

Устройство защиты от дугового пробоя УЗДП63-1 40А IEK
8923-MDP10-40
Устройство защиты от дугового пробоя УЗДП применяется для автоматизированного предупреждения пожара от искрения в электрических сетях и электроустановках, подключённых к питающей электросети.
УЗДП IEK является третьим этапом защиты от пожара после автоматических выключателей ВА, УЗО и АВДТ IEK. Устройство способно обнаруживать неисправности, связанные с дугой короткого замыкания, и вовремя отключать линии, в которых выявлено искрение. Идеально для использования в офисных, промышленных и общественных сетях с большими нагрузками.
Преимущества
- Инновационная разработка, производство Россия.
- Компактное исполнение для установки в электрощит.
- Защищает от пожароопасного искрения.
- Защищает от перенапряжения.
- Соответствует ГОСТ IEC 62606-2016.
Документация
Паспорта и РЭ
Дополнительные изображения
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class УЗИП для систем электроснабжения
- Воздействие вибрационной нагрузки Частота 100Гц при ускорении 1g
- Время откл напр при прев напр сети более 300В 30
- Время откл напр при прев порога напр сети Umax 200
- Время срабатывания импульсной защиты < 25
- Гарантийный срок, Лет 3
- Имитируемый ток дуги по ГОСТ IEC 62606 2.5
- Конструктивный размер Прочее
- Конфигурация системы TT
- Макс выдерживаемое напр на входе 440
- Макс непрерывное напряжение перемен тока АС 280
- Макс рабочее напр средства контроля 280
- Макс сечение входящего кабеля 25
- Макс ток поглощ при одиноч импульсе 8 на 20 мкс 8000
- Макс условный ток короткого замыкания Inc 6000
- Макс энергия поглощ при одиноч импульсе 2 мс 175
- Максимальное рабочее напряжение 280
- Мин значение тока дуги для сраб расцепителя 2.5
- Мин рабочее напр средства контроля 150
- Минимальное рабочее напряжение 150
- Момент затяжки 2
- Номин включающая способность 0.5
- Номин импульсное выдерживаемое напряжение 4
- Номин напр средства контроля 230
- Номин напряжение перемен тока 230
- Номин напряжение постоян тока 230
- Номин отключающая способность 0.5
- Номин сброс импульсного тока - 8 или 20 -
- Номинальный ток 40
- Отключающая способность при коротком замыкании 0,5
- Относительная влажность воздуха 50% при 40⁰С
- Порог откл при превышении напр Uмакс 275
- Потребляемая мощн при номин напр 0.50
- Предельн знач времени откл изделия при токе дуги ≤ 0,15
- С удаленным сигналом Нет
- Сигнал на устройстве Нет
- Сопротивление изоляции ≥ 2
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Температура эксплуатации -25...+40
- Тип монтажа DIN-рейка (стандарт) 35 мм
- Уровень защиты напряжения -
- Уровень огранич напр при токе в импульсе 100А ≤ 1120
- Частота 50 Гц
В наличии на складе: Ожидается поступление
10640.00р.
- Ожидается поступление
- Код товара: MDP10-40
- Артикул: 8923-MDP10-40
