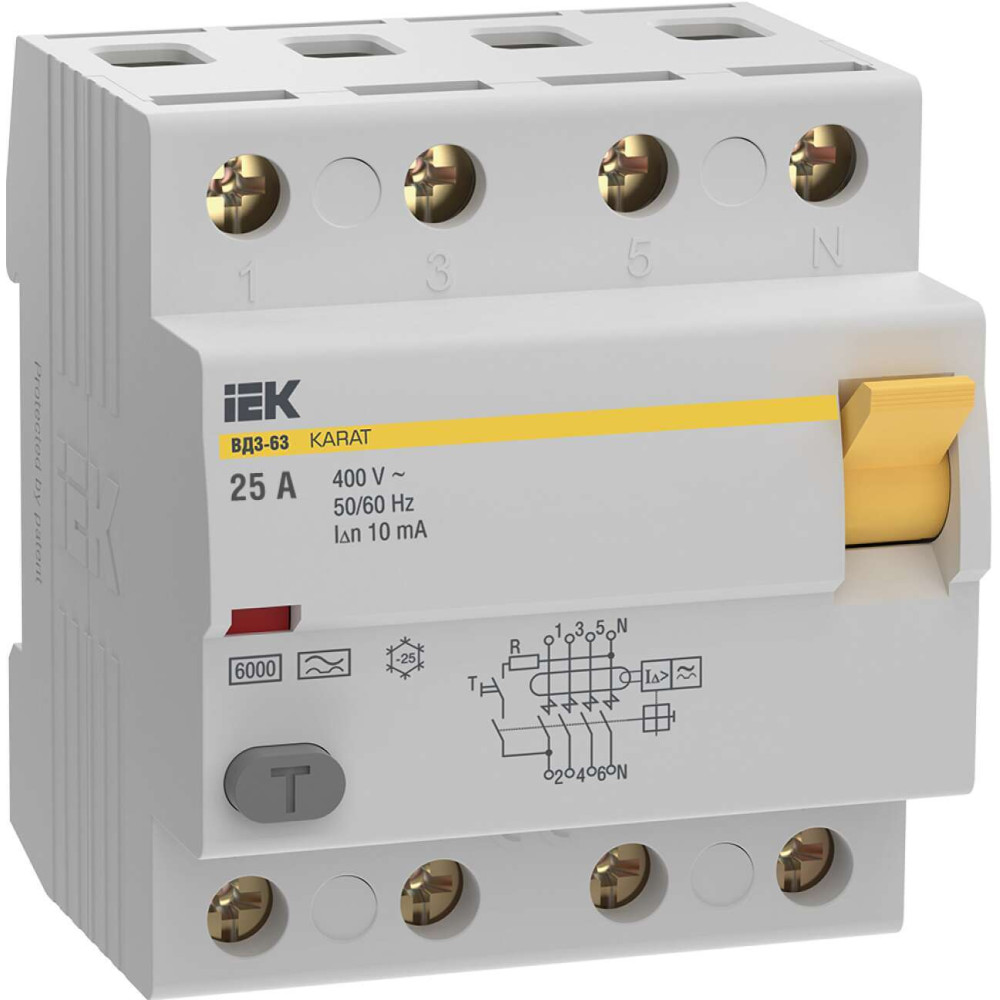

Выключатель дифференциальный (УЗО) KARAT ВД3-63 4P 25А 10мА 6кА тип A IEK

MDV21-4-025-010

Описание
Характеристики

Выключатель дифференциального тока без встроенной защиты от сверхтоков типа ВД3-63 серии KARAT предназначен для автоматического выключения питания при повреждении изоляции в однофазных и трехфазных электрических цепях переменного тока номинальным напряжением до 400 В частотой 50 Гц. Выключатель электромеханического типа и является функционально не зависящим от напряжения сети и предназначен для эксплуатации в жилых, общественных и промышленных объектах, на строительных площадках и устанавливаются в низковольтные комплектные устройства ввода и распределения, со степенью защиты не ниже IP30. ВДТ не предназначен для отключения токов короткого замыкания и токов перегрузки.

Преимущества

Электромеханическая схема без электронных компонентов.
Выдерживаемый момент затяжки винта вывода при помощи отвертки 4 Н-м.
Условный ток короткого замыкания 6 кА.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от -25°С до +45°С.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
VD3-63_passport_ru-eng.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Класс: Дифференциальный выключатель или УЗО (ID: EC000003)

ID	Описание	Значение	Ед. изм.
EF006154	Номинальный ток	25	А
EF001391	Количество полюсов	4
IEK_F000024	Условный номин диф ток КЗ	6	кА
EF002358	Номин ток утечки	0.01	А
EF002560	Тип тока утечки	A
EF002561	Селективная защита	Нет
IEK_F000201	Электр износостойкость	4000	циклов
EF001366	Номин напряжение изоляции Ui	415	В
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
EF005455	Частота	50/60 Гц
EF000228	Номин раб напряжение	400	В
EF005474	Степень защиты - IP	IP20
EF002562	откл способность при коротком замыкании-Icw	6	кА
EF000003	Тип монтажа	На DIN-рейку
EF000453	Режим работы	Продолжительный-S1
IEK_F000696	Номин неоткл диф ток	5.0	мА
IEK_F000223	Мех износостойкость	10000	циклов
EF000267	Макс сечение входящего кабеля	50	мм²
EF005520	Момент затяжки	2	нм
EF002950	Ширина по количеству модульных расстояний	4
EF002564	Импульсная прочность	-	кА
EF000227	Номин ток	25	А
IEK_F000341	Номин условный ток короткого замыкания Icn	6000	А
EF007337	Сечение одножильного жёсткого провода	1,5...50	мм²
EF007515	Рабочая температура окружающей среды	-25...45	°C
EF003975	Номин ток утечки	0.01	А
EF000034	Частота	50/60 Гц	Гц
EF007343	Сечение многожильного гибкого провода	1,5...35	мм²

Характеристики

class Дифференциальный выключатель или УЗО
Гарантийный срок, Лет 10
Импульсная прочность -
Количество полюсов 4
Макс сечение входящего кабеля 50
Мех износостойкость 10000
Момент затяжки 2
Номин импульсное выдерживаемое напряжение 6
Номин напряжение изоляции Ui 415
Номин неоткл диф ток 5.0
Номин раб напряжение 400
Номин ток 25
Номин ток утечки 0.01,0.01
Номин условный ток короткого замыкания Icn 6000
Номинальный ток 25
откл способность при коротком замыкании-Icw 6
Рабочая температура окружающей среды -25...45
Режим работы Продолжительный-S1
Селективная защита Нет
Сечение многожильного гибкого провода 1,5...35
Сечение одножильного жёсткого провода 1,5...50
Степень защиты - IP IP20
Тип монтажа На DIN-рейку
Тип тока утечки A
Условный номин диф ток КЗ 6
Частота 50/60 Гц,50/60 Гц
Ширина по количеству модульных расстояний 4
Электр износостойкость 4000

В наличии на складе: Ожидается поступление

4260р.

Ожидается поступление
Код товара: MDV21-4-025-010
Артикул: MDV21-4-025-010
