Характеристики

• class Управляющий переключатель
• В сборе в корпусе Нет
• Гарантийный срок, Лет 5
• Кол-во позиций переключения 7
• Количество полюсов 2
• Конструктивное исполнение Открытое
• Конструкция прибора Встраиваемое устройство
• Макс допустимое раб напряжение Ue AC 690
• Мех износостойкость 0,3
• Модульное исполнение Да
• Номин импульсное выдерживаемое напряжение 4
• Номин мощность при AC-2 230 В 2
• Номин мощность при AC-2 400 В 3
• Номин мощность при AC-23 230 В 3
• Номин мощность при AC-23 400 В 5
• Номин мощность при AC-3 230 В 1
• Номин мощность при AC-3 400 В 2
• Номин мощность при AC-4 230 В 0,37
• Номин мощность при AC-4 400 В 0,55
• Номин напряжение 690
• Номин напряжение изоляции Ui 690
• Номин напряжение постоян тока - DC 24; 48; 110; 220
• Номин продолжительный ток Iu 10.0
• Номин раб напряжение AC контактов 230; 400; 690
• Номин раб напряжение DC контактов 24; 48; 110; 220
• Номин рабочий ток Ie при АС-2 230 В 5,5
• Номин рабочий ток Ie при АС-2 400 В 5,5
• Номин рабочий ток Ie при АС-21 АС-22 230 В 10
• Номин рабочий ток Ie при АС-21 АС-22 400 В 10
• Номин рабочий ток Ie при АС-23 230 В 7,5
• Номин рабочий ток Ie при АС-23 400 В 6,5
• Номин рабочий ток Ie при АС-3 230 В 1,75
• Номин рабочий ток Ie при АС-3 400 В 1,75
• Номин рабочий ток Ie при АС-4 230 В 2
• Номин рабочий ток Ie при АС-4 400 В 2
• Номин тепловой ток Ith 10
• Номин условный ток короткого замыкания Icn 3
• Номинальная способность к присоединению 2,5

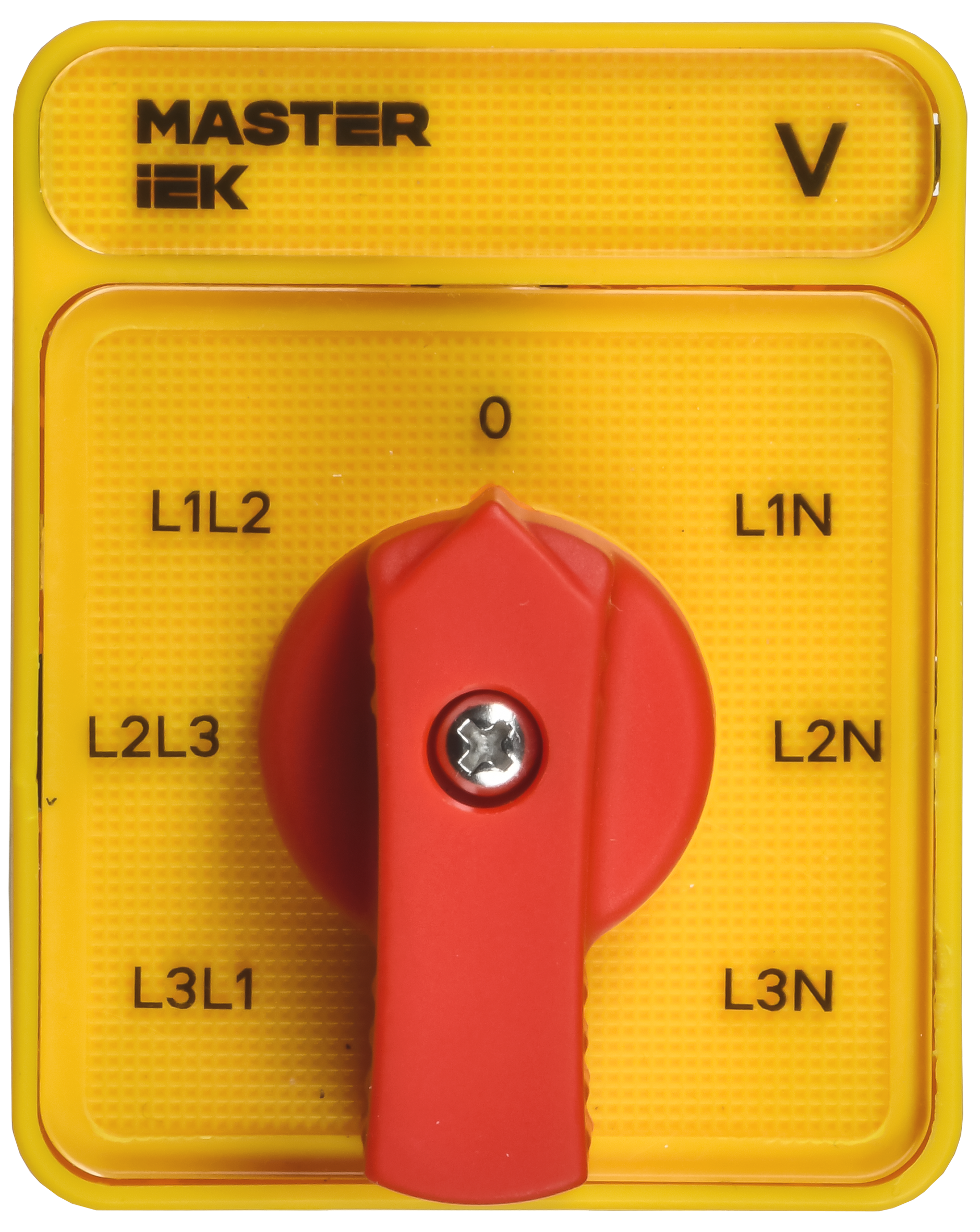

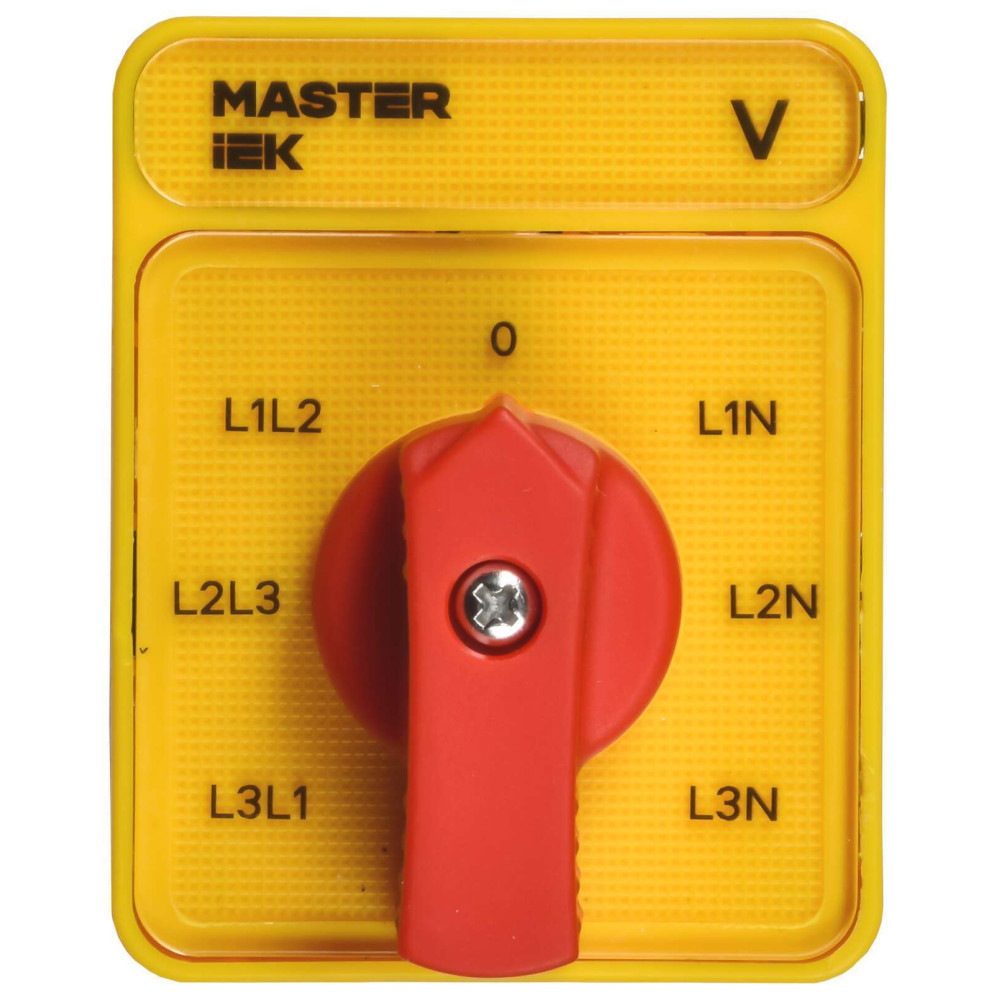

• Обозначение положений Uab-Ubc-Uca-0-UaN-UbN-UcN
• Подходит для монтажа на передней стенке Да
• Подходит для напольного монтажа Нет
• Подходит для промежуточного монтажа Да
• Подходит для установки в распредел платы Нет
• Пригоден в качестве главного выключателя Да
• Пригоден в качестве сервисного выкл-ля Да
• Размер передней панели 48х66 мм
• С блоком управления Нет
• С возвратом в нейтральное положение Нет
• С нейтральной позицией - ОТКЛ Да
• Сечение многожильного гибкого провода 1,5…4
• Срок службы, Лет не менее 15
• Степень защиты - IP IP20
• Степень защиты - IP в оболочке IP40
• Степень защиты - IP передняя сторона IP40
• Степень защиты - IP сторона контактов IP00
• Температура эксплуатации -5…40
• Тип выключателя Многоступенчатый переключатель
• Тип изделия/компонента Кулачковый переключатель
• Тип подключения силовой электрич цепи Винтовое соединение
• Тип элемента управления Короткая поворотная ручка (узкий хват)
• Ток предохранителя qG 12
• Фиксация положения переключателя Да
• Функции переключателя Многоступенчатый переключатель
• Цвет Черный
• Электр износостойкость 0,0015
