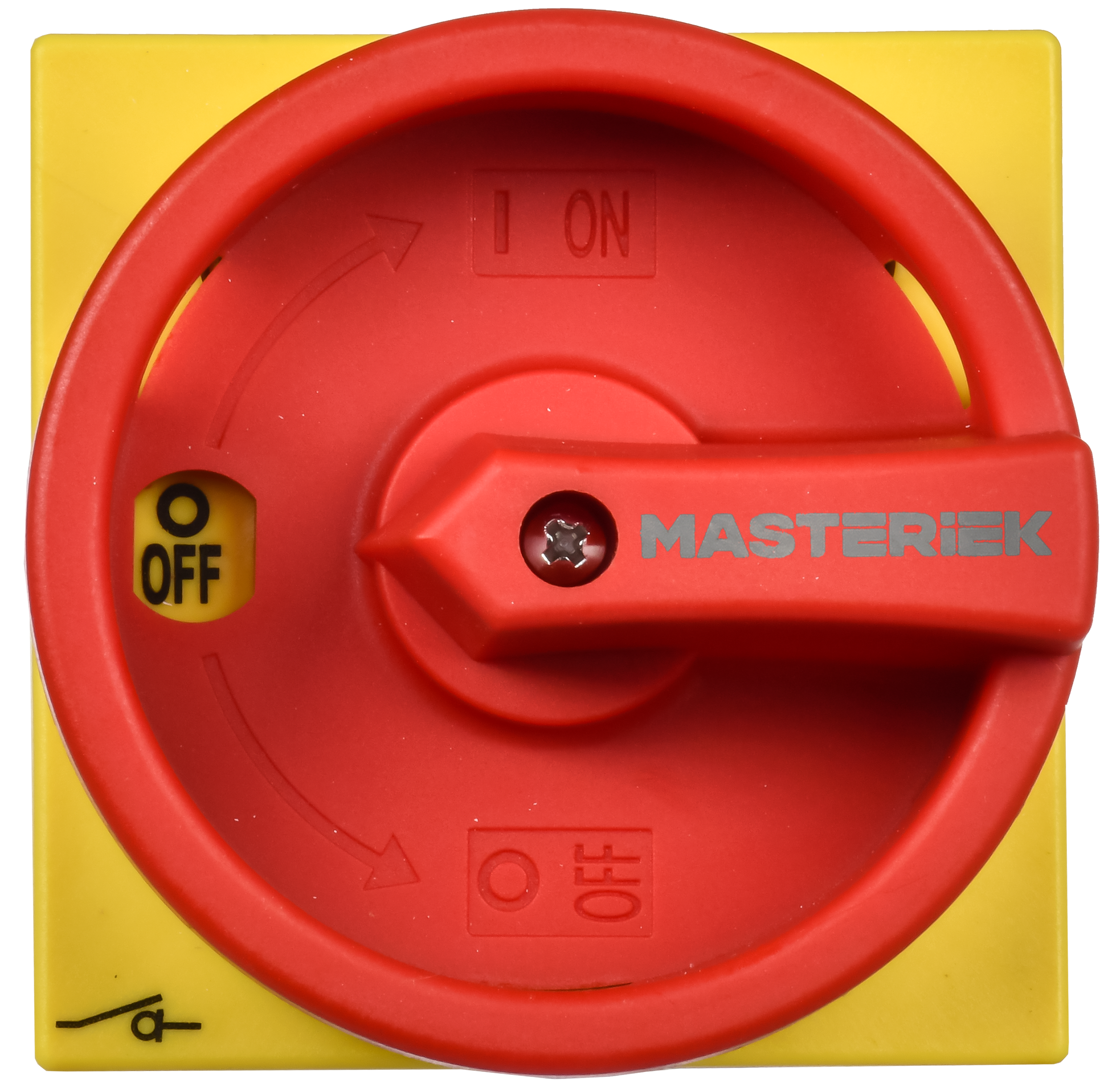

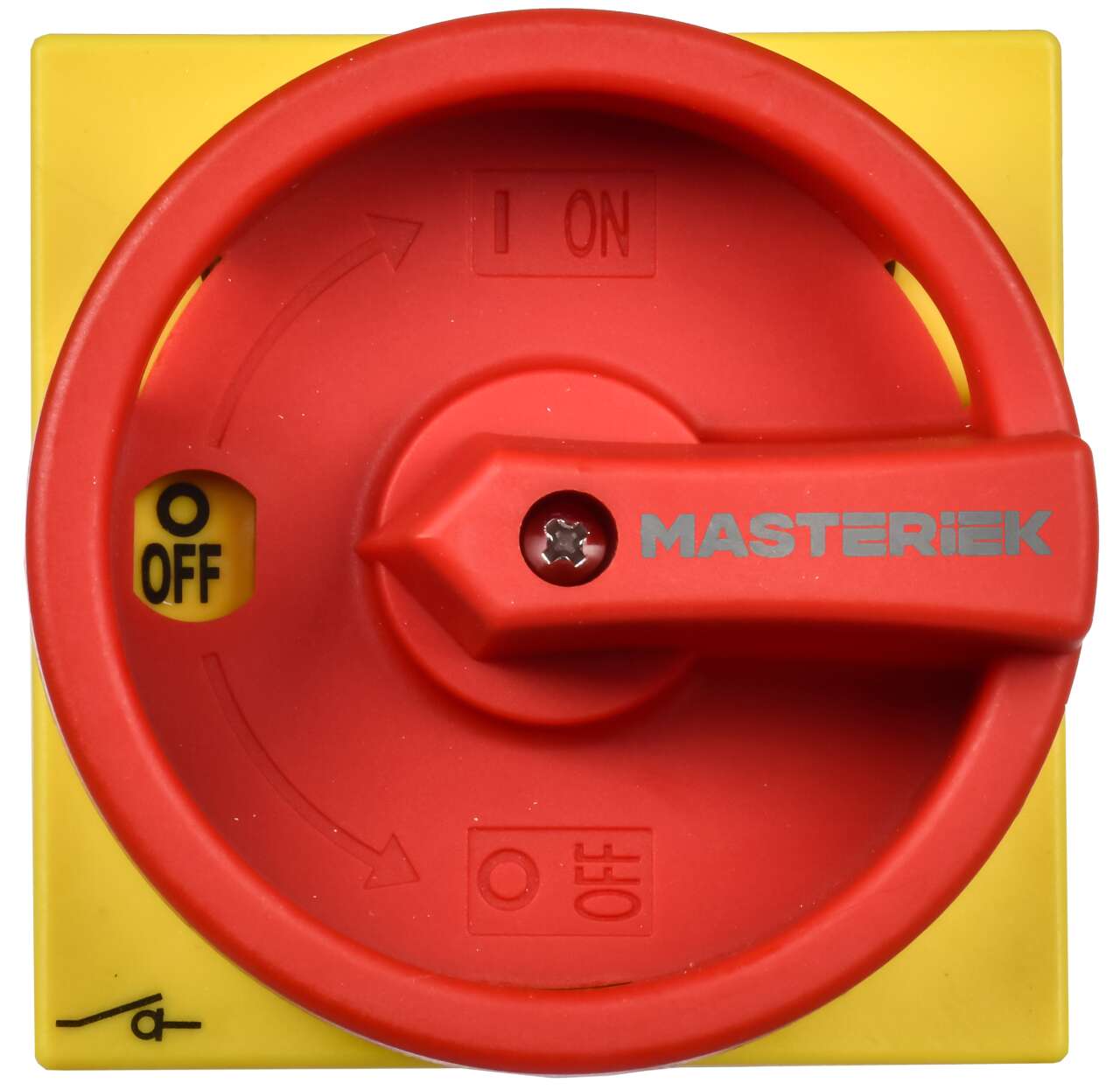

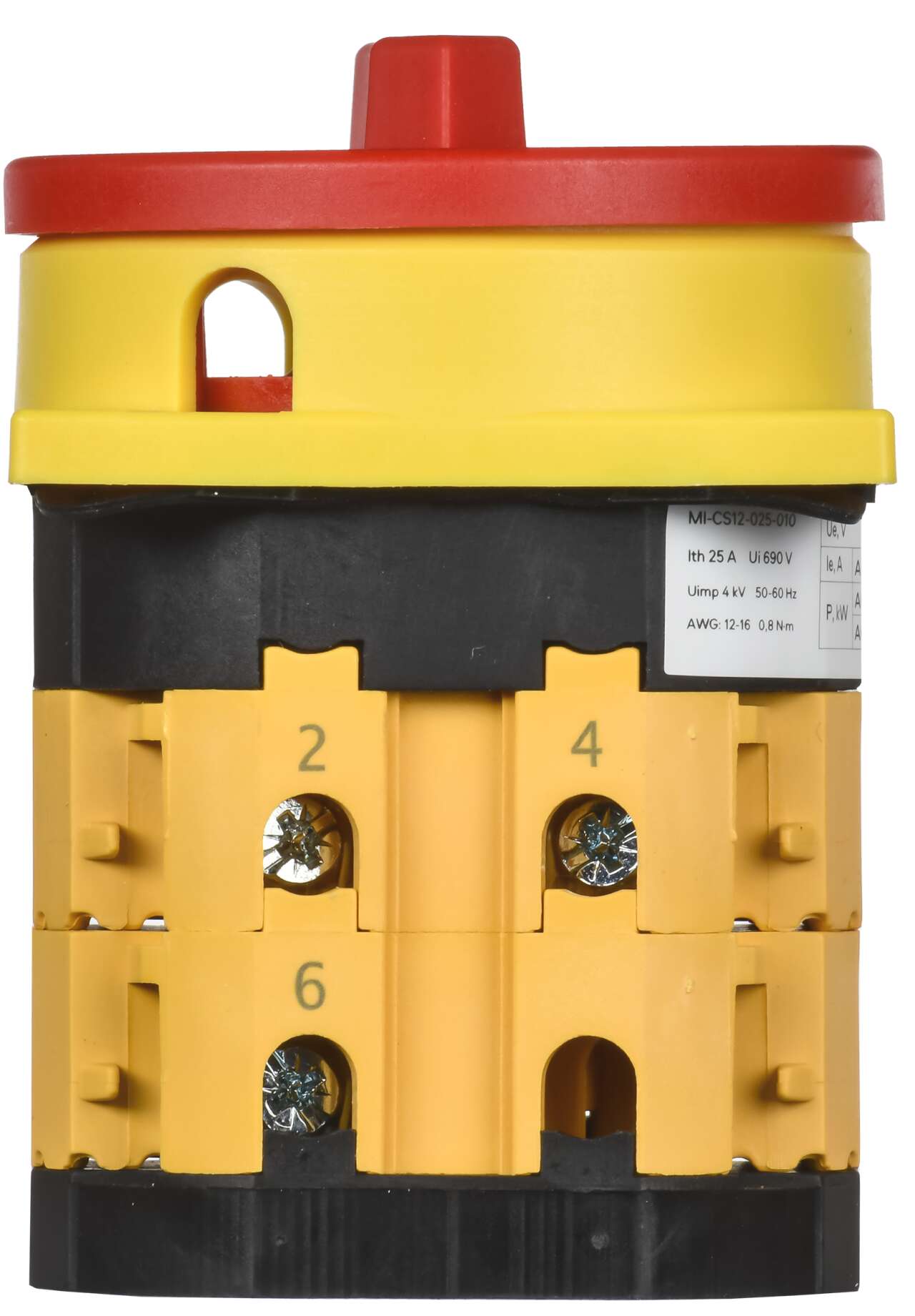

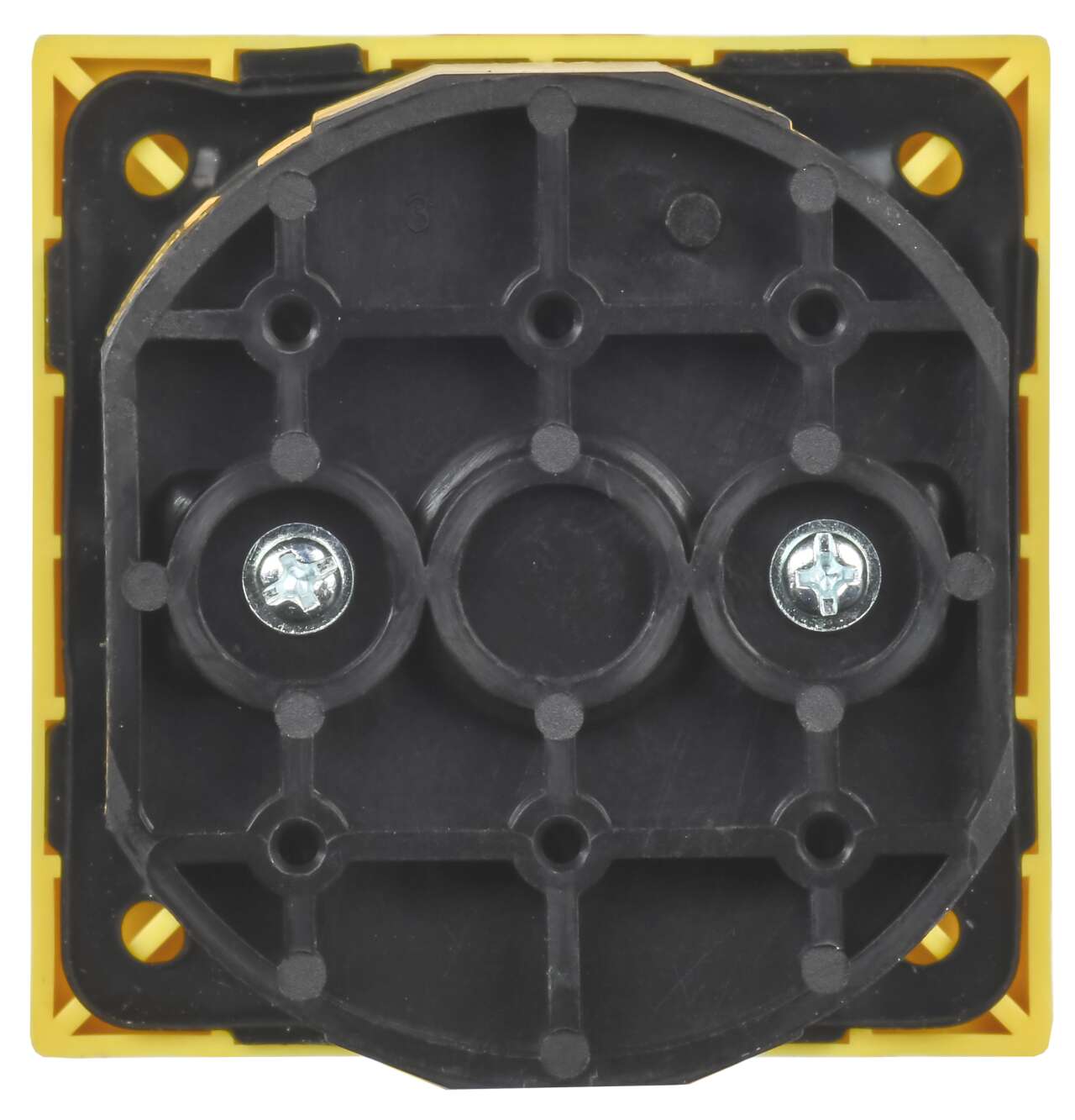

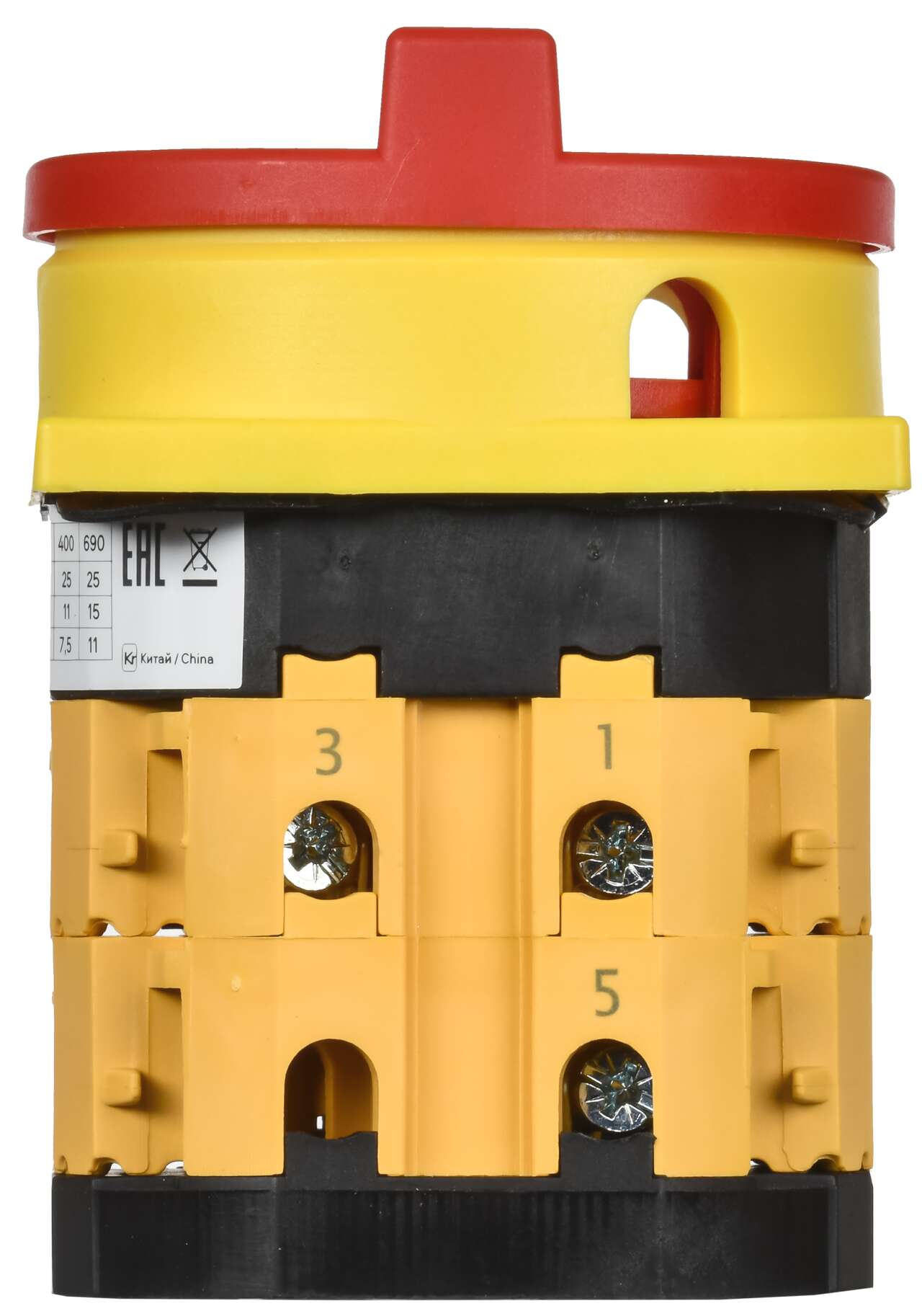

Переключатель кулачковый закрытая рукоятка аварийная 40А схема 10 IEK
93851-MI-CS12-040-010
Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д.
Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Преимущества
- Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач.
- Высокая механическая и электрическая износостойкость.
- Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
- Защита клемм от прикосновения.
- Адаптер для монтажа на DIN-рейку в комплекте.
- Широкий диапазон рабочих температур.
Документация
Характеристики
- class Управляющий переключатель
- В сборе в корпусе Нет
- Гарантийный срок, Лет 5
- Кол-во позиций переключения 2
- Количество полюсов 3
- Конструктивное исполнение Открытое
- Конструкция прибора Встраиваемое устройство
- Макс допустимое раб напряжение Ue AC 690
- Мех износостойкость 0,3
- Модульное исполнение Да
- Номин импульсное выдерживаемое напряжение 4
- Номин мощность при AC-23 230 В 1
- Номин мощность при AC-23 400 В 1
- Номин мощность при AC-3 230 В 9
- Номин мощность при AC-3 400 В 1
- Номин напряжение 690
- Номин напряжение изоляции Ui 690
- Номин напряжение постоян тока - DC 24; 48; 110; 220
- Номин продолжительный ток Iu 40.0
- Номин раб напряжение AC контактов 230; 400; 690
- Номин раб напряжение DC контактов 24; 48; 110; 220
- Номин рабочий ток Ie при АС-2 230 В 24
- Номин рабочий ток Ie при АС-2 400 В 24
- Номин рабочий ток Ie при АС-21 АС-22 230 В 40
- Номин рабочий ток Ie при АС-21 АС-22 400 В 40
- Номин рабочий ток Ie при АС-23 230 В 35
- Номин рабочий ток Ie при АС-23 400 В 35
- Номин рабочий ток Ie при АС-3 230 В 12
- Номин рабочий ток Ie при АС-3 400 В 12
- Номин тепловой ток Ith 40
- Номин условный ток короткого замыкания Icn 10
- Номинальная способность к присоединению 10
- Обозначение положений ОТКЛ-ВКЛ
- Подходит для монтажа на передней стенке Да
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Да
- Подходит для установки в распредел платы Нет
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве сервисного выкл-ля Да
- Размер передней панели 65х65 мм
- С блоком управления Нет
- С возвратом в нейтральное положение Нет
- С нейтральной позицией - ОТКЛ Да
- Сечение многожильного гибкого провода 4…10
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Степень защиты - IP в оболочке IP40
- Степень защиты - IP передняя сторона IP40
- Степень защиты - IP сторона контактов IP00
- Температура эксплуатации -5…40
- Тип выключателя Переключатель ВКЛ/ОТКЛ
- Тип изделия/компонента Кулачковый переключатель
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип элемента управления Поворотная позиционная ручка (с фиксацией)
- Ток предохранителя qG 80
- Фиксация положения переключателя Да
- Функции переключателя Многоступенчатый переключатель
- Цвет Черный
- Электр износостойкость 0,0015
В наличии на складе: 197 шт.
3270.00р.
- На складе
- Код товара: MI-CS12-040-010
- Артикул: 93851-MI-CS12-040-010
