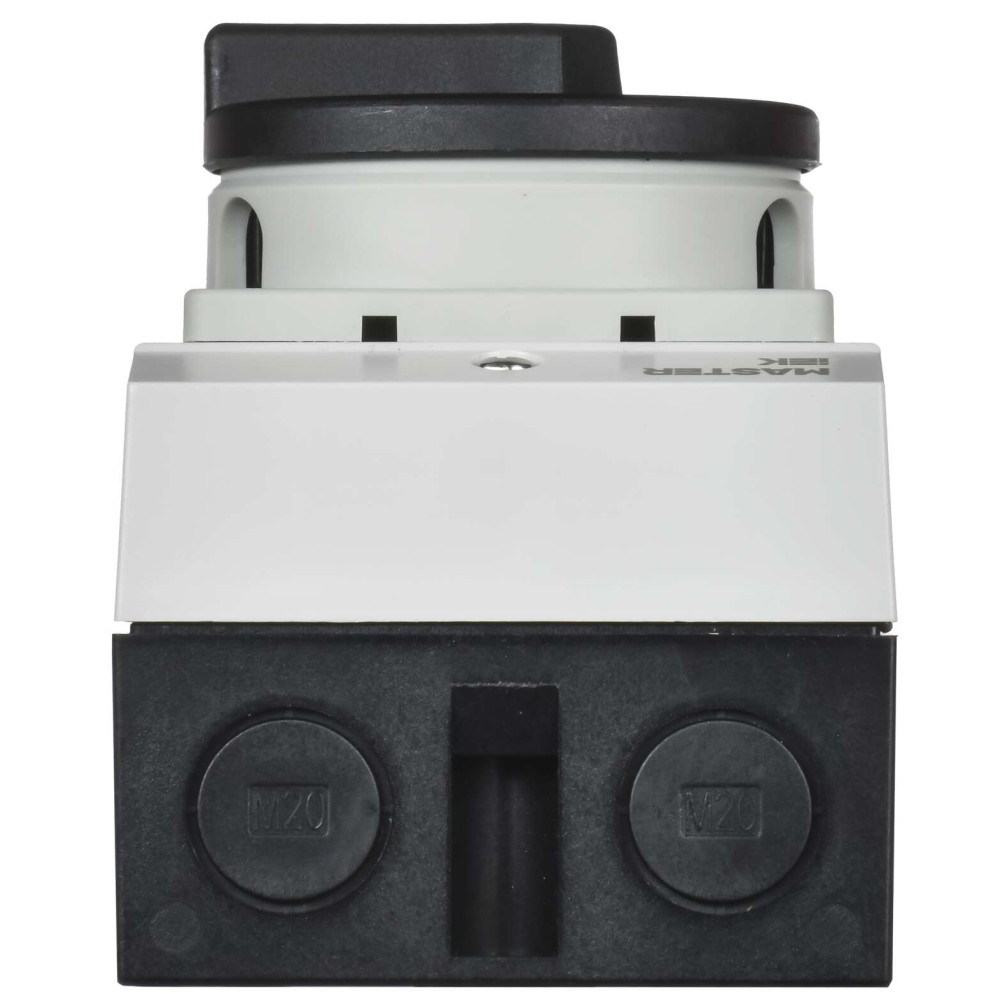

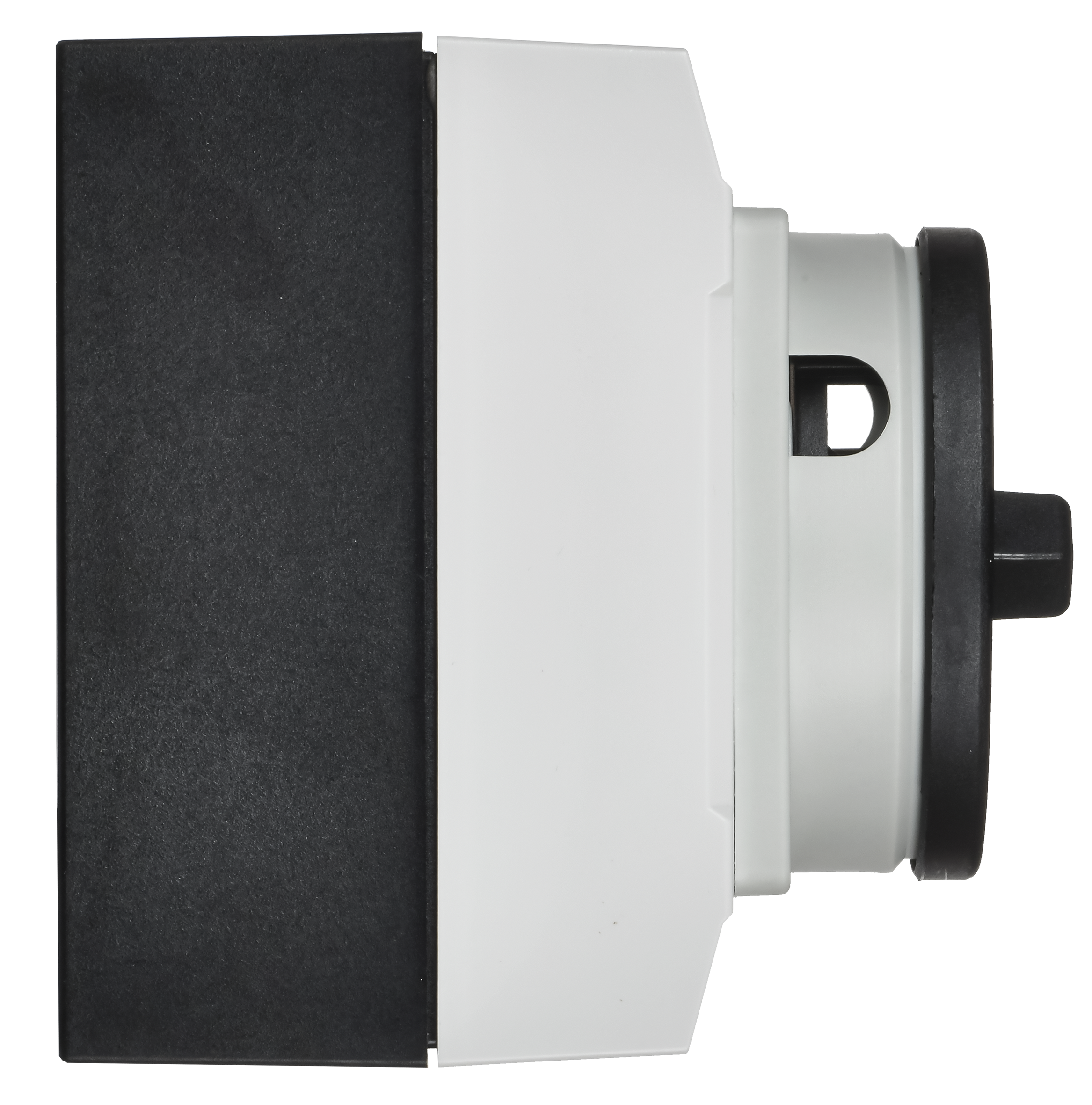

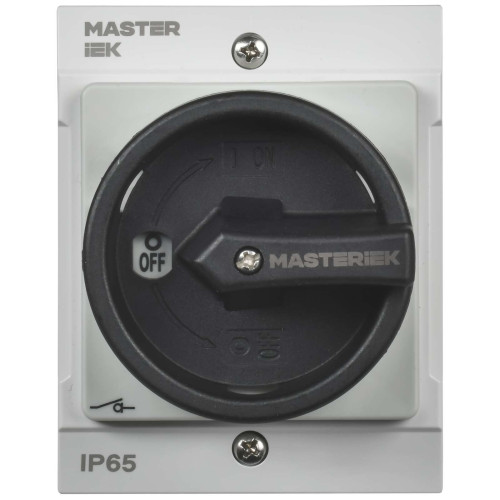

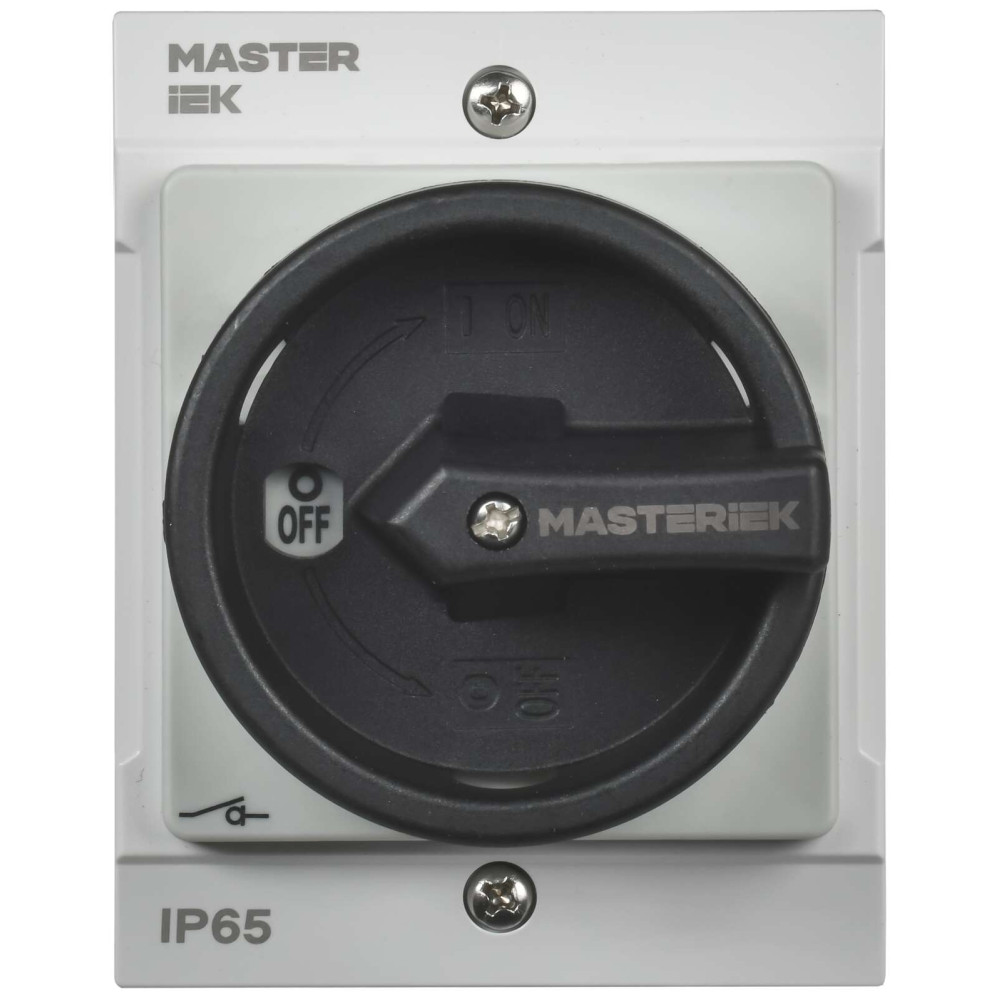

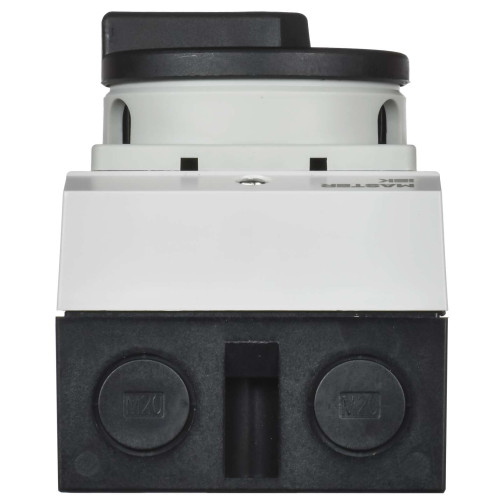

Переключатель кулачковый в боксе закрытая рукоятка 10А схема 92 IEK
93887-MI-CS21-010-092
Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д.
Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Преимущества
- Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач.
- Высокая механическая и электрическая износостойкость.
- Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
- Защита клемм от прикосновения.
- Адаптер для монтажа на DIN-рейку в комплекте.
- Широкий диапазон рабочих температур.
Документация
Дополнительные изображения
- Изображение
Pereklycharel'_MASTER_passp_mult_1_G8.jpg - Изображение
MI-CS21-010-090_DOP_1.png - Изображение
MI-CS21-010-090_DOP_4.png - Изображение
MI-CS21-010-090_DOP_3.png - Изображение
Al'bom_kommutacionnyh_skhem_MASTER_S.pdf - Изображение
00363_listovka_Master_perekluchateli_view.pdf - Изображение
Характеристики
- class Управляющий переключатель
- В сборе в корпусе Да
- Гарантийный срок, Лет 5
- Кол-во позиций переключения 2
- Количество полюсов 4
- Конструктивное исполнение В корпусе
- Конструкция прибора Устройство наруж. монтажа
- Макс допустимое раб напряжение Ue AC 690
- Мех износостойкость 0,3
- Модульное исполнение Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин мощность при AC-2 230 В 2
- Номин мощность при AC-2 400 В 3
- Номин мощность при AC-23 230 В 3
- Номин мощность при AC-23 400 В 5
- Номин мощность при AC-3 230 В 1
- Номин мощность при AC-3 400 В 2
- Номин мощность при AC-4 230 В 0,37
- Номин мощность при AC-4 400 В 0,55
- Номин напряжение 690
- Номин напряжение изоляции Ui 690
- Номин напряжение постоян тока - DC 24; 48; 110; 220
- Номин продолжительный ток Iu 10.0
- Номин раб напряжение AC контактов 230; 400; 690
- Номин раб напряжение DC контактов 24; 48; 110; 220
- Номин рабочий ток Ie при АС-2 230 В 5,5
- Номин рабочий ток Ie при АС-2 400 В 5,5
- Номин рабочий ток Ie при АС-21 АС-22 230 В 10
- Номин рабочий ток Ie при АС-21 АС-22 400 В 10
- Номин рабочий ток Ie при АС-23 230 В 7,5
- Номин рабочий ток Ie при АС-23 400 В 6,5
- Номин рабочий ток Ie при АС-3 230 В 1,75
- Номин рабочий ток Ie при АС-3 400 В 1,75
- Номин рабочий ток Ie при АС-4 230 В 2
- Номин рабочий ток Ie при АС-4 400 В 2
- Номин тепловой ток Ith 10
- Номин условный ток короткого замыкания Icn 3
- Номинальная способность к присоединению 2,5
- Обозначение положений ОТКЛ-ВКЛ
- Подходит для монтажа на передней стенке Нет
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Да
- Подходит для установки в распредел платы Нет
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве сервисного выкл-ля Да
- Размер передней панели Прочее
- С блоком управления Нет
- С возвратом в нейтральное положение Нет
- С нейтральной позицией - ОТКЛ Да
- Сечение многожильного гибкого провода 1,5…4
- Срок службы, Лет не менее 15
- Степень защиты - IP IP65
- Степень защиты - IP в оболочке IP65
- Степень защиты - IP передняя сторона IP65
- Степень защиты - IP сторона контактов IP00
- Температура эксплуатации -5…40
- Тип выключателя Многоступенчатый переключатель
- Тип изделия/компонента Кулачковый переключатель
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип элемента управления Поворотная позиционная ручка (с фиксацией)
- Ток предохранителя qG 12
- Фиксация положения переключателя Да
- Функции переключателя Многоступенчатый переключатель
- Цвет Черный
- Электр износостойкость 0,0015
В наличии на складе: 221 шт.
2250.00р.
- На складе
- Код товара: MI-CS21-010-092
- Артикул: 93887-MI-CS21-010-092
