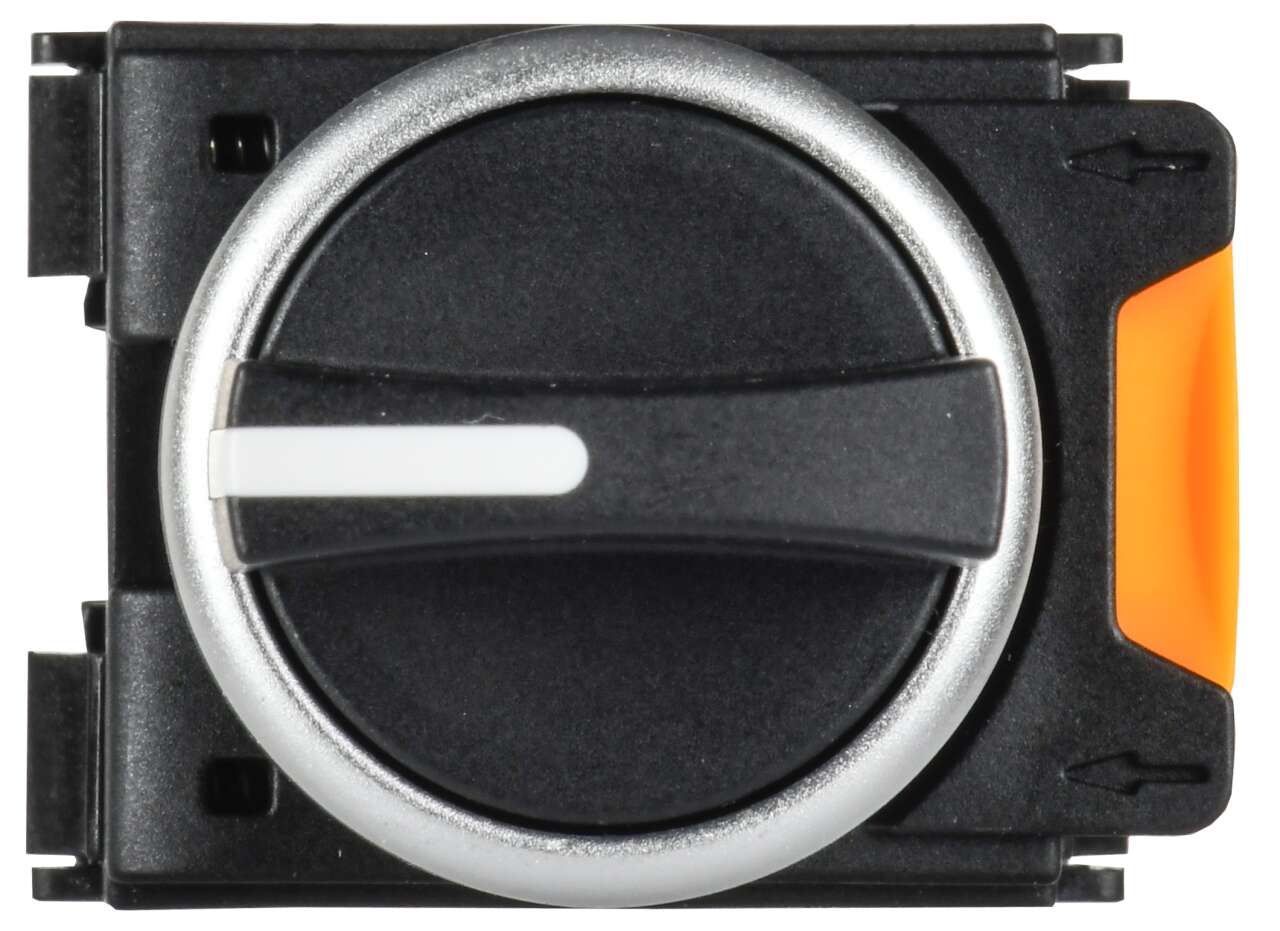

Переключатель на 2 положения возвратный 1NO+1NC чёрный MASTER IEK

Name: Переключатель на 2 положения возвратный 1NO+1NC чёрный MASTER IEK
Brand: MASTER IEK
SKU: MI-SW60-11X22-3-24-2-K02
Price: 390.00 RUB
Availability: InStock

MI-SW60-11X22-3-24-2-K02

Описание
Характеристики

Предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 440 В. Соответствуют требованиям ТР ТС 004/2011, ГОСТ IEC 60947-5-1.

Аналоги: BSW50-11X22-3-22-2-K02-G, BSW30-11X22-3-24-2-K02, BSW20-BDF45-3-24-67-2-K02, BSW20-BDF41-1-24-67-2-K02

Преимущества

Повышенные механическая и электрическая износостойкости.
Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
Высокая надежность.
Компактность.
Удобный монтаж.
Выгодная цена

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Knopki_perekluchateli_MASTER_passp_mult_2.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Управляющий переключатель (ID: EC002611)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	2
IEK_F000324	Номин тепловой ток Ith	10	А
EF006976	Тип элемента управления	Короткая поворотная ручка (узкий хват)
EF001376	Кол-во вспомогат норм разомкнутых-НО конт	1
EF001377	Кол-во вспомогат норм замкнутых-НЗ конт	1
EF001416	С нейтральной позицией - ОТКЛ	Да
IEK_F000075	Класс защиты от поражения электрическим током	II
EF001385	Номин рабочий ток Ie при AC-15 230 В	7,5	А
IEK_F000346	Номин раб напряжение AC контактов	48; 120; 230; 400; 660	В
EF008240	Конструкция прибора	Встраиваемое устройство
EF001389	Номин продолжительный ток Iu	10.0	А
EF002386	Температура эксплуатации	-25…55	°C
IEK_F000275	Номинальная способность к присоединению	2,5	мм²
IEK_F000190	Номин рабочий ток Ie при АС-15 400 В	4,5	А
EF007317	В сборе в корпусе	Нет
EF007343	Сечение многожильного гибкого провода	2,5	мм²
EF007243	Подходит для напольного монтажа	Нет
EF003118	Степень защиты - IP передняя сторона	IP65
EF007355	Макс допустимое раб напряжение Ue AC	660	В
EF000007	Цвет	Черный
EF008237	Функции переключателя	Переключатель ВКЛ/ОТКЛ
EF000243	Диаметр отверстия	22.0	мм
EF001366	Номин напряжение изоляции Ui	690	В
EF000040	Высота	29.0	мм
RF000040	Тип изделия/компонента	Пакетный переключатель
EF007246	Подходит для монтажа на передней стенке	Да
EF000049	Глубина	74.0	мм
EF002428	С возвратом в нейтральное положение	Да
EF000008	Ширина	41.5	мм
IEK_F000201	Электр износостойкость	1	млн циклов
EF008799	Номин напряжение постоян тока - DC	440	В
EF003496	Тип выключателя	Переключатель ВКЛ/ОТКЛ
IEK_F000345	Фиксация положения переключателя	Нет
IEK_F000342	Ток предохранителя qG	10	А
EF007264	Подходит для промежуточного монтажа	Да
IEK_F000223	Мех износостойкость	3	млн циклов
EF007262	Подходит для установки в распредел платы	Нет
IEK_F000347	Номин раб напряжение DC контактов	24; 48; 110; 220; 440	В
EF000231	Кол-во позиций переключения	2

Характеристики

class Управляющий переключатель
В сборе в корпусе Нет
Высота 29.0
Гарантийный срок, Лет 5
Глубина 74.0
Диаметр отверстия 22.0
Класс защиты от поражения электрическим током II
Кол-во вспомогат норм замкнутых-НЗ конт 1
Кол-во вспомогат норм разомкнутых-НО конт 1
Кол-во позиций переключения 2
Количество полюсов 2
Конструкция прибора Встраиваемое устройство
Макс допустимое раб напряжение Ue AC 660
Мех износостойкость 3
Номин напряжение изоляции Ui 690
Номин напряжение постоян тока - DC 440
Номин продолжительный ток Iu 10.0
Номин раб напряжение AC контактов 48; 120; 230; 400; 660
Номин раб напряжение DC контактов 24; 48; 110; 220; 440
Номин рабочий ток Ie при AC-15 230 В 7,5
Номин рабочий ток Ie при АС-15 400 В 4,5
Номин тепловой ток Ith 10
Номинальная способность к присоединению 2,5
Подходит для монтажа на передней стенке Да
Подходит для напольного монтажа Нет
Подходит для промежуточного монтажа Да
Подходит для установки в распредел платы Нет
С возвратом в нейтральное положение Да
С нейтральной позицией - ОТКЛ Да
Сечение многожильного гибкого провода 2,5
Срок службы, Лет не менее 15
Степень защиты - IP передняя сторона IP54
Степень защиты - IP сторона контактов IP54
Температура эксплуатации -25…55
Тип выключателя Переключатель ВКЛ/ОТКЛ
Тип изделия/компонента Пакетный переключатель
Тип элемента управления Короткая поворотная ручка (узкий хват)
Ток предохранителя qG 10
Фиксация положения переключателя Нет
Функции переключателя Переключатель ВКЛ/ОТКЛ
Цвет Черный
Ширина 41.5
Электр износостойкость 1
