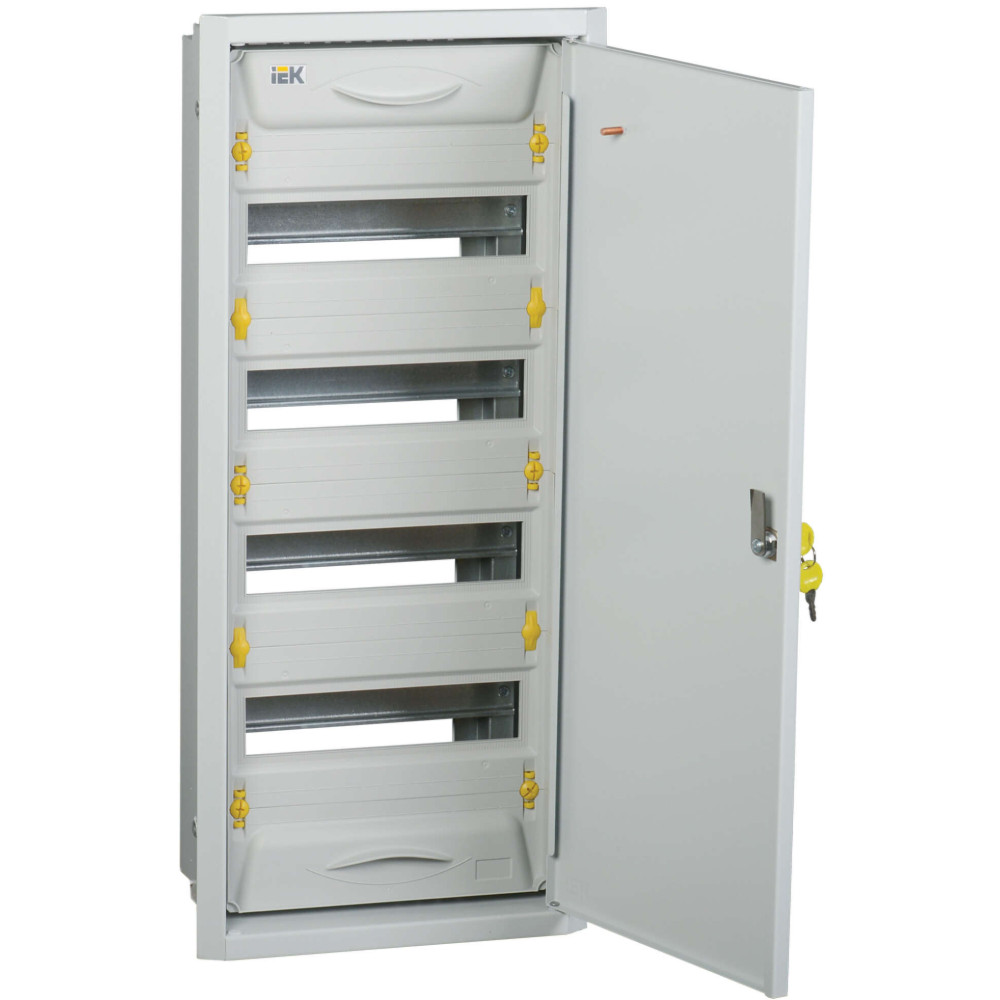

PRO Корпус металлический ЩРв-48з-0 36 УХЛ3 IP31 IEK

MKM15-V-48-31-ZU

Описание
Характеристики

Корпуса распределительные ЩРН(В) серии PRO предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

Аналоги: TI5-50-V-048-31-7035, TI5-50-V-048-31

Преимущества

Удобство и простота сборки благодаря съемной монтажной раме.
Высокая электробезопасность - наличие защитной оперативной панели.
Жесткость конструкции.
Возможность установки шин сверху и снизу.
Суппорты для шин в базовой комплектации (без шин N и PE).
Увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки проводов.
Жесткая и легкая конструкция.
Унифицированный модельный ряд.
Стильный дизайн.
Сертификат соответствия.

Особенности конструкции

Защитная оперативная панель: Предоставляет возможность опломбировки корпуса, исключает поражение током в ходе эксплуатации.

Болты на боковых стенках ЩРВ серии PRO: Фиксация корпуса в нише.

Без суппорта можно установить шину PEN "земля-ноль" 8х12мм 26/2 "UNIVERSAL"

Съемная монтажная рама: - возможность производить монтаж вне корпуса; - удобство и простота сборки; - DIN-рейки установлены с шагом 125 мм; - увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки кабеля.

Стильный дизайн: Скошенные углы корпусов ЩРН(В) серии PRO в соответствии с тенденциями рынка.

Суппорт для шин и шины: Безопасность эксплуатации, возможность установки суппорта и шин сверху и снизу.

В ЩРВ PRO предусмотрена возможность установки корпуса после прокладки кабеля и проводов: удобный и легкий монтаж в нишу.

Шпильки заземления – во всех корпусах ЩРН(В) серии PRO.

Перфорация на задней планке корпусов ЩРВ серии PRO: Позволяет закреплять провода с помощью хомутов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SCHRv_PRO_IP31_passport_3.pdf

Дополнительные изображения

SCHRv_PRO_IP31_passport_А5 - ГЧ6.jpg

Модели для проектировщиков

Класс: Малый распределительный щит или бокс (ID: EC000214)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	Скрытого монтажа (в штукатурку)
EF002950	Ширина по количеству модульных расстояний	48
EF000266	Кол-во рядов	4
EF000007	Цвет	Серый
EF005474	Степень защиты - IP	IP31
EF000040	Высота	710.0	мм
EF000008	Ширина	310.0	мм
EF000049	Глубина	130.3	мм
EF000116	Номер цвета RAL	7035
EF001596	Материал корпуса	Сталь
EF000218	Монтажная глубина - ниши	675х275х120	мм
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF001094	С прозрачной крышкой	Нет
EF000118	С монтажной платой	Нет
EF001088	Возможно расширение	Нет
EF001134	DIN-рейка	Да

Характеристики

class Малый распределительный щит или бокс
DIN-рейка Да
Возможно расширение Нет
Высота 710.0
Гарантийный срок, Лет 3
Глубина 130.3
Кол-во рядов 4
Материал корпуса Сталь
Монтажная глубина - ниши 675х275х120
Номер цвета RAL 7035
С монтажной платой Нет
С прозрачной крышкой Нет
Степень защиты - IP IP31
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Скрытого монтажа (в штукатурку)
Форма крышки Закрытого типа (закрывающаяся)
Цвет Серый
Ширина 310.0
Ширина по количеству модульных расстояний 48

В наличии на складе: Ожидается поступление

8150р.

Ожидается поступление
Код товара: MKM15-V-48-31-ZU
Артикул: MKM15-V-48-31-ZU
