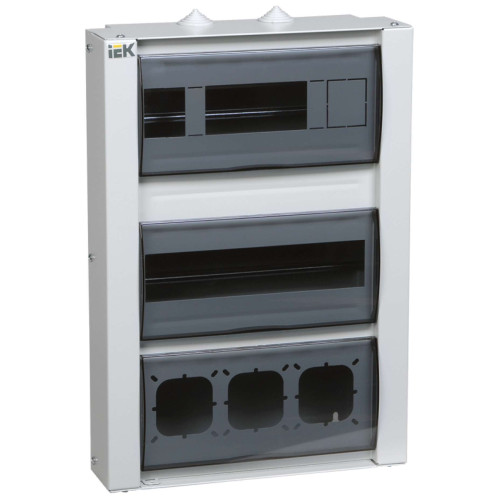

Корпус металлический ЩУРн-1/12р-1 36 IP31 "LIGHT"
16737-MKM21-N-12-30-O-R-L
Корпуса серии "LIGHT" предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения (Корпуса ЩРн), учета и распределения электроэнергии (Корпуса ЩУРн), а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Преимущества
- Стильный, эргономичный дизайн.
- Жесткая легкая конструкция.
- Ударопрочная пластиковая крышка из самозатухающего пластика.
- Съемная DIN-рейка.
- Оцинкованная рейка для крепления шин N и PE (в определенных исполнениях).
- Наличие вводных отверстий сверху и снизу.
- Увеличенное до 25 мм расстояние между задней стенкой и DIN-рейками для удобства прокладки кабеля.
- Возможность монтажа электроустановочных изделий (евророзеток, клавишных выключателей и т.п.).
- Возможность установки однофазного счетчика электроэнергии на DIN-рейку.
- Удобство и простота сборки.
- Возможность пломбировки корпуса.
- Повышенная антикоррозийная стойкость.
Особенности конструкции
Возможность установки шин N и PE на оцинкованную рейку (в определенных моделях).
В моделях с литерой "р" выполнены 3 гнезда под установку стационарных встраиваемых евророзеток либо клавишных выключателей в трехместной рамке.
Сборно-разборный корпус состоит из основания и фасадной панели.
В нижней правой части располагается узел заземления, предназначенный для подсоединения внешних и внутренних защитных проводников.
Шаг крепления DIN-реек увеличен до 127 мм (5'').
Введены дополнительные ребра жесткости.
Для навески корпуса на стену предусмотрены специальные отверстия.
Документация
Модели для проектировщиков
Характеристики
- class Корпус щита учёта без оборудования
- Ввод кабеля Сверху/снизу
- Возможна уст стац розеток или выключателей Да
- Возможность пломбировки Да
- Высота 427
- Глубина 109
- Защитное покрытие поверхности Эпоксидно-полиэфирная краска
- Климатическое исполнение УЗ
- Количество вводов 5
- Количество модулей 12
- Количество счетчиков 1
- Материал Листовая сталь
- Монтажная глубина - ниши -
- Наличие замка в двери Нет
- Номер цвета RAL 7035
- С монтажной рейкой Да
- С откидной крышкой Да
- Степень защиты - IP IP31
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Поверхностного монтажа
- Тип устанавливаемого счетчика Однофазный
- Фактура поверхности Шагрень
- Ширина 300
В наличии на складе: Ожидается поступление
1470.00р.
- Ожидается поступление
- Код товара: MKM21-N-12-30-O-R-L
- Артикул: 16737-MKM21-N-12-30-O-R-L
