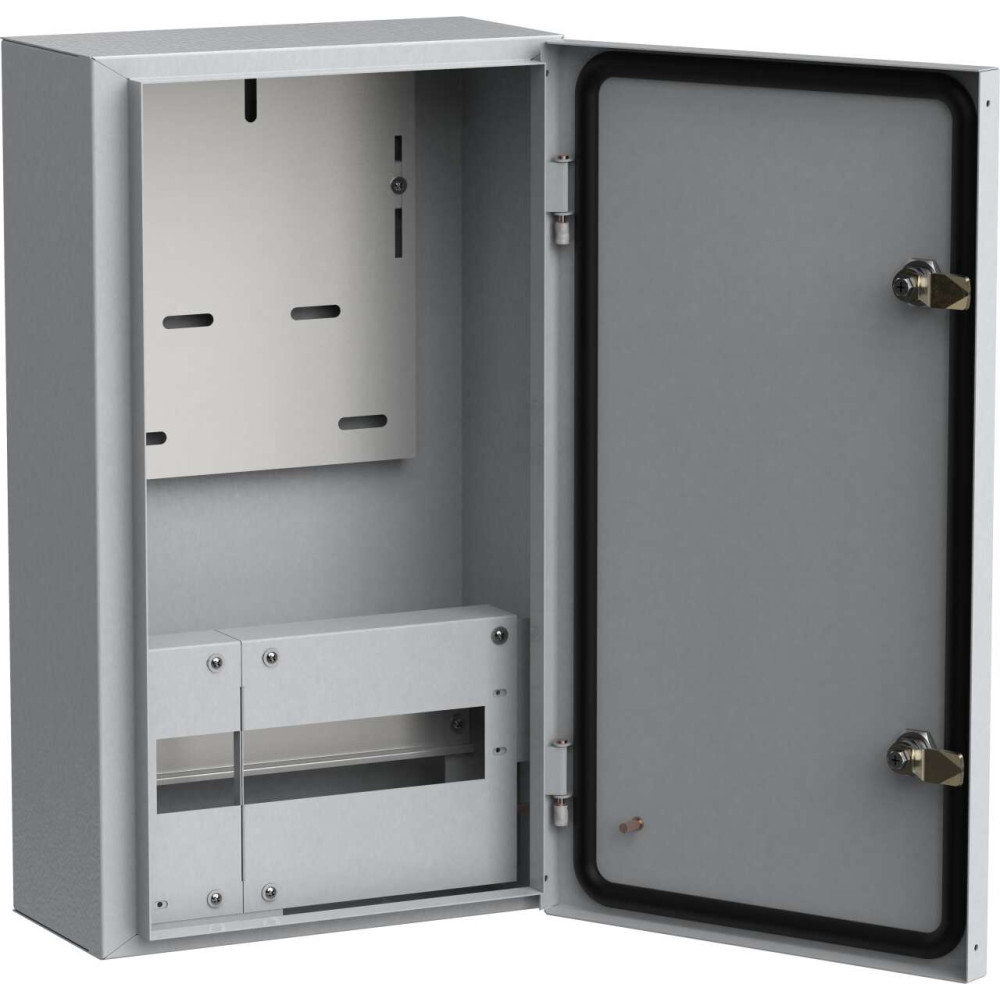

TITAN Корпус металлический ЩУРн-3/12 (540х310х165мм) IP54 без окна IEK

MKM32-N-12-54-Z

Описание
Характеристики

Предназначены для сборки учетно-распределительных электрощитов с использованием модульной аппаратуры, для ввода электроэнергии, ее учета и распределения, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

Аналоги: MKM32-N-12-54-ZO

Преимущества

Повышенная антикоррозийная стойкость.
Высококачественное наружное покрытие.
Единый секрет замка.
Набор дополнительных аксессуаров.
Высокая технологичность и простота сборки.
Несколько цветов и вариантов окраски.
Высокий уровень электробезопасности.
Сертификат соответствия.

Особенности конструкции

Универсальная монтажная панель под счетчик позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.

Информационное окно для удобства снятия показаний счетчика.

Защитная раздельная оперативная панель исключает возможность поражения током в ходе эксплуатации изделия, а также позволяет пломбировать вводной аппарат без ограничения доступа к групповым аппаратам.

Установочная рейка для шин N и PE (в корпусах "белый глянец")

Комплект поставки

Корпус металлический - 1 шт.
Провод заземления - 1 шт.
Комплект для навески корпуса.
Сальник - 3 шт.
Метизы.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Таблица маркировочная (12 модулей) - 1 шт.
Инструкция по установке - 1 экз.
Паспорт - 1 экз.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
ShchURn_TITAN_IP54_passp_mult_7.pdf

Информационные материалы

Презентация
Prezent_04.02.02_Korpusa_metallicheskie_uchetno_raspredelitelnie_TITAN.pdf

Модели для проектировщиков

Класс: Корпус щита учёта без оборудования (ID: EC000248)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	Поверхностного монтажа
EF000008	Ширина	310	мм
EF000049	Глубина	165	мм
EF000040	Высота	540	мм
EF000116	Номер цвета RAL	7035
EF000117	С откидной крышкой	Да
EF000139	Защитное покрытие поверхности	Полиэфирная порошковая краска
EF000167	Вес	7.10	кг
EF000218	Монтажная глубина - ниши	-	мм
EF000386	Толщина материала	0,8...1,0	мм
EF000537	Ввод кабеля	Снизу
EF006154	Номинальный ток	125	А
EF002169	Материал	Листовая сталь
EF007616	Количество модулей	12
IEK_F000162	Тип устанавливаемого счетчика	Трехфазный
EF005474	Степень защиты - IP	IP54
IEK_F000161	Макс статическая нагрузка на панель	15.0	кг
IEK_F000164	Наличие замка в двери	Да
IEK_F000163	Количество счетчиков	1
EF007663	Тип крышки	Закрытого типа (закрывающаяся)
IEK_F000004	Климатическое исполнение	У2
EF000252	С монтажной рейкой	Да
EF002386	Температура эксплуатации	-40...40	°C
IEK_F000160	Макс статическая нагрузка на оболочку	35.0	кг

Характеристики

class Корпус щита учёта без оборудования
Ввод кабеля Снизу
Вес 7.10
Высота 540
Гарантийный срок, Лет 3
Глубина 165
Защитное покрытие поверхности Полиэфирная порошковая краска
Климатическое исполнение У2
Количество модулей 12
Количество счетчиков 1
Макс статическая нагрузка на оболочку 35.0
Макс статическая нагрузка на панель 15.0
Материал Листовая сталь
Монтажная глубина - ниши -
Наличие замка в двери Да
Номер цвета RAL 7035
Номинальный ток 125
С монтажной рейкой Да
С откидной крышкой Да
Степень защиты - IP IP54
Температура эксплуатации -40...40
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Тип устанавливаемого счетчика Трехфазный
Толщина материала 0,8...1,0
Ширина 310

В наличии на складе: 363 шт.

9240р.

На складе: 363
Код товара: MKM32-N-12-54-Z
Артикул: MKM32-N-12-54-Z
