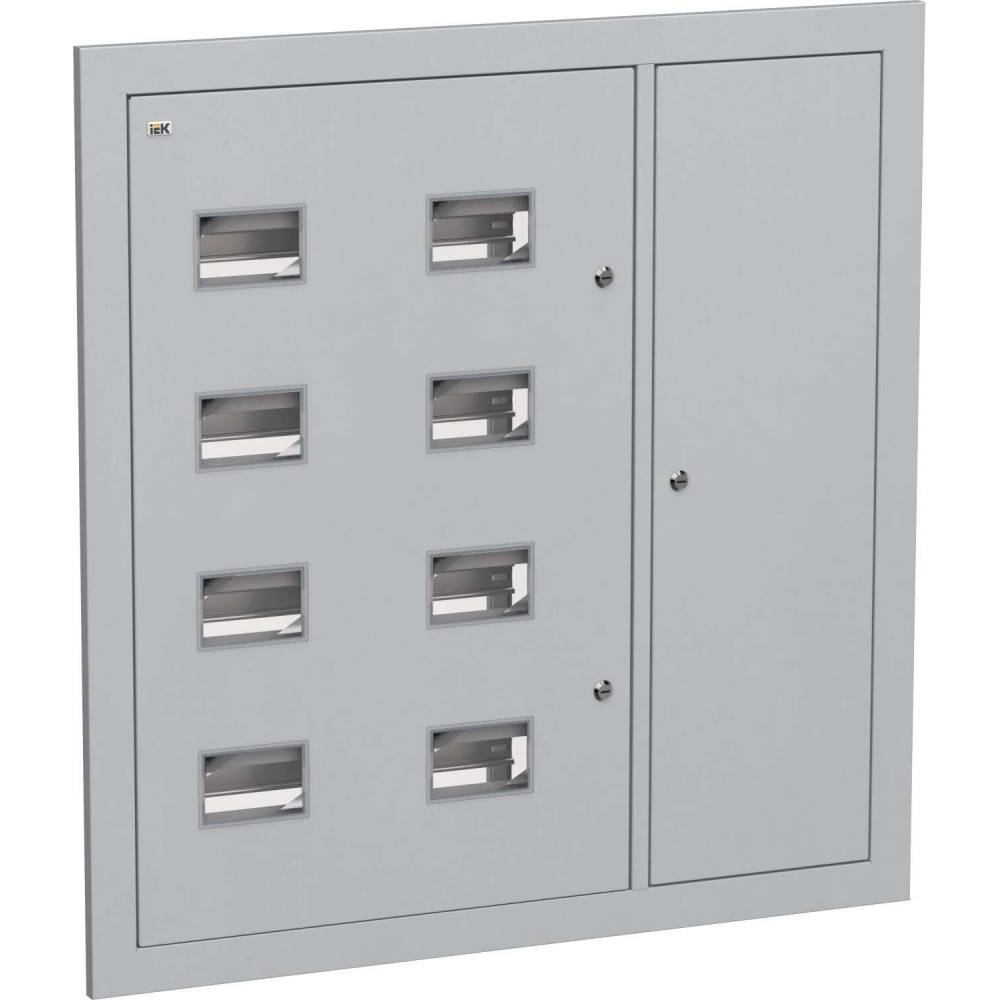

Корпус металлический ЩЭ-8-Э (1000х960х110мм) 36 УХЛ3 IP31 LIGHT IEK

MKM42-08-31-E-L

Описание
Характеристики

Используется для сборки этажного распределительного щита на 8 квартир, предназначенного для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из двух отсеков: вводно-учетный и распределительный объединены в один, второй – отсек слаботочного оборудования. В вводно-учетном, распределительном отсеках размещены DIN-рейки для крепления счетчиков (по количеству квартир), аппаратов групповых линий и рейка для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п. Для обеспечения пожарной безопасности между слаботочным и силовым отсеками расположена разделительная перегородка.

Аналоги: MKM42-08-31-L, IND-MKM43-08-31-E-L

Преимущества

Уменьшенная глубина ниши.
Повышенная антикоррозийная стойкость.
Высококачественное наружное покрытие.
Высокая технологичность и простота сборки.
Удобство монтажа благодаря съемной монтажной раме.
Высокий уровень электробезопасности.
Сертификат соответствия.

Особенности конструкции

Съемная монтажная панель позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.

Каждый из отсеков закрывается отдельной дверцей. Секреты ключей для разных отсеков не совпадают.

Дверца вводно-учетного отсека имеет застекленные окна для снятия показаний счетчика.

Возможность пломбировки учетного отсека.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Korpus_SchE_LIGHT_passp_6.pdf

Информационные материалы

Презентация
Prezent_04.02.04_Korpusa_metallicheskie_etajnie_i_URM.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Распределительный шкаф пустой (ID: EC000261)

ID	Описание	Значение	Ед. изм.
EF000049	Глубина	110	мм
EF000116	Номер цвета RAL	7035
EF000040	Высота	1000	мм
EF000118	С монтажной платой	Да
EF000008	Ширина	960	мм
EF000007	Цвет	Серый
EF000122	Кол-во дверей шкафа	3
EF000167	Вес	16.0	кг
EF005474	Степень защиты - IP	IP31
EF002169	Материал	Сталь
EF001089	С стеклянной дверью	Нет
EF007536	Встроен в стену	Да
EF006569	Тип поверхности	Порошковая окраска
EF006951	Поверхностный монтаж	Нет
EF002386	Температура эксплуатации	-60...40	°C
EF006314	Возможность настенного монтажа	Да
EF007616	Количество модулей	36
EF001670	Возможность напольного монтажа	Нет
IEK_F000179	Толщина металла	0,8	мм
EF003973	Возможность настенного монтажа	Да
IEK_F000169	Угол открытия двери	105	°
EF009581	Возможность напольного монтажа	Нет
IEK_F000166	Фактура поверхности	Шагрень
EF005774	Подходит для уличной установки	Нет
EF006169	Возможность состыковки друг с другом	Нет
IEK_F000004	Климатическое исполнение	УХЛ3

Характеристики

class Распределительный шкаф пустой
Вес 16.0
Возможность напольного монтажа Нет,Нет
Возможность настенного монтажа Да,Да
Возможность состыковки друг с другом Нет
Встроен в стену Да
Высота 1000
Гарантийный срок, Лет 3
Глубина 110
Климатическое исполнение УХЛ3
Кол-во дверей шкафа 3
Количество модулей 36
Материал Сталь
Номер цвета RAL 7035
Поверхностный монтаж Нет
Подходит для уличной установки Нет
С монтажной платой Да
С стеклянной дверью Нет
Степень защиты - IP IP31
Температура эксплуатации -60...40
Тип поверхности Порошковая окраска
Толщина металла 0,8
Угол открытия двери 105
Фактура поверхности Шагрень
Цвет Серый
Ширина 960

В наличии на складе: Ожидается поступление

22730р.

Ожидается поступление
Код товара: MKM42-08-31-E-L
Артикул: MKM42-08-31-E-L
