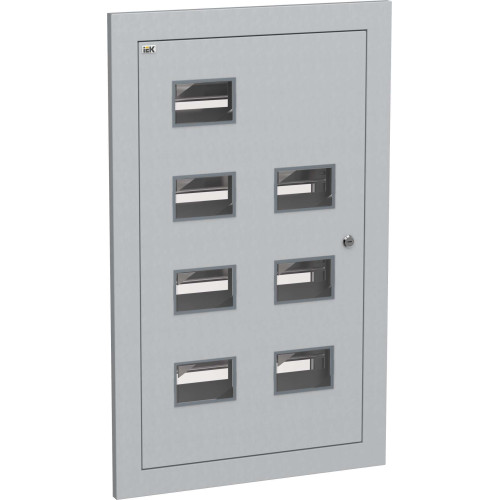

Корпус металлический ЩЭ-7-2 (890х550х157мм) 36 УХЛ3 IP31 IEK

MKM44-07-31

Описание
Характеристики

Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из одного отсека: вводно-учетный и распределительный объединены в один. Корпус укомплектован DIN-рейками для крепления счетчиков (по количеству квартир), аппаратов групповых линий; рейкой для установки шин N и РЕ; оперативной панелью. Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.

Преимущества

Повышенная антикоррозийная стойкость.
Высококачественное наружное покрытие.
Высокая технологичность и простота сборки.
Удобство монтажа.
Высокий уровень электробезопасности.
Сертификат соответствия.

Особенности конструкции

Съемная монтажная панель позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.

Оперативная панель закрывает токоведущие части.

Удобные окна для снятия показаний счетчика.

Возможность навесного исполнения при использовании дополнительного кожуха.

Крепление счетчиков на DIN-рейку.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SHCHE-X-2_passport_3.pdf

Информационные материалы

Презентация
Prezent_04.02.04_Korpusa_metallicheskie_etajnie_i_URM.pdf

Дополнительные изображения

Модели для проектировщиков

STEP-формат
MKM12-7-2.stp

Класс: Распределительный шкаф пустой (ID: EC000261)

ID	Описание	Значение	Ед. изм.
EF000049	Глубина	157	мм
EF000116	Номер цвета RAL	7035
EF000040	Высота	890	мм
EF000118	С монтажной платой	Да
EF000008	Ширина	550	мм
EF000007	Цвет	Серый
EF000122	Кол-во дверей шкафа	3
EF000167	Вес	12.3	кг
EF005474	Степень защиты - IP	IP31
EF002169	Материал	Сталь
EF001089	С стеклянной дверью	Нет
IEK_F000169	Угол открытия двери	105	°
EF009581	Возможность напольного монтажа	Нет
EF001670	Возможность напольного монтажа	Нет
IEK_F000166	Фактура поверхности	Шагрень
EF002386	Температура эксплуатации	-60...40	°C
EF006169	Возможность состыковки друг с другом	Нет
IEK_F000004	Климатическое исполнение	УХЛ3
EF007536	Встроен в стену	Да
EF006314	Возможность настенного монтажа	Да
EF003973	Возможность настенного монтажа	Да
IEK_F000179	Толщина металла	1	мм
EF005774	Подходит для уличной установки	Нет
EF006569	Тип поверхности	Порошковая окраска
EF006951	Поверхностный монтаж	Нет

Характеристики

class Распределительный шкаф пустой
Вес 12.3
Возможность напольного монтажа Нет,Нет
Возможность настенного монтажа Да,Да
Возможность состыковки друг с другом Нет
Встроен в стену Да
Высота 890
Гарантийный срок, Лет 3
Глубина 157
Климатическое исполнение УХЛ3
Кол-во дверей шкафа 3
Материал Сталь
Номер цвета RAL 7035
Поверхностный монтаж Нет
Подходит для уличной установки Нет
С монтажной платой Да
С стеклянной дверью Нет
Степень защиты - IP IP31
Температура эксплуатации -60...40
Тип поверхности Порошковая окраска
Толщина металла 1
Угол открытия двери 105
Фактура поверхности Шагрень
Цвет Серый
Ширина 550

В наличии на складе: Ожидается поступление

21210р.

Ожидается поступление
Код товара: MKM44-07-31
Артикул: MKM44-07-31
