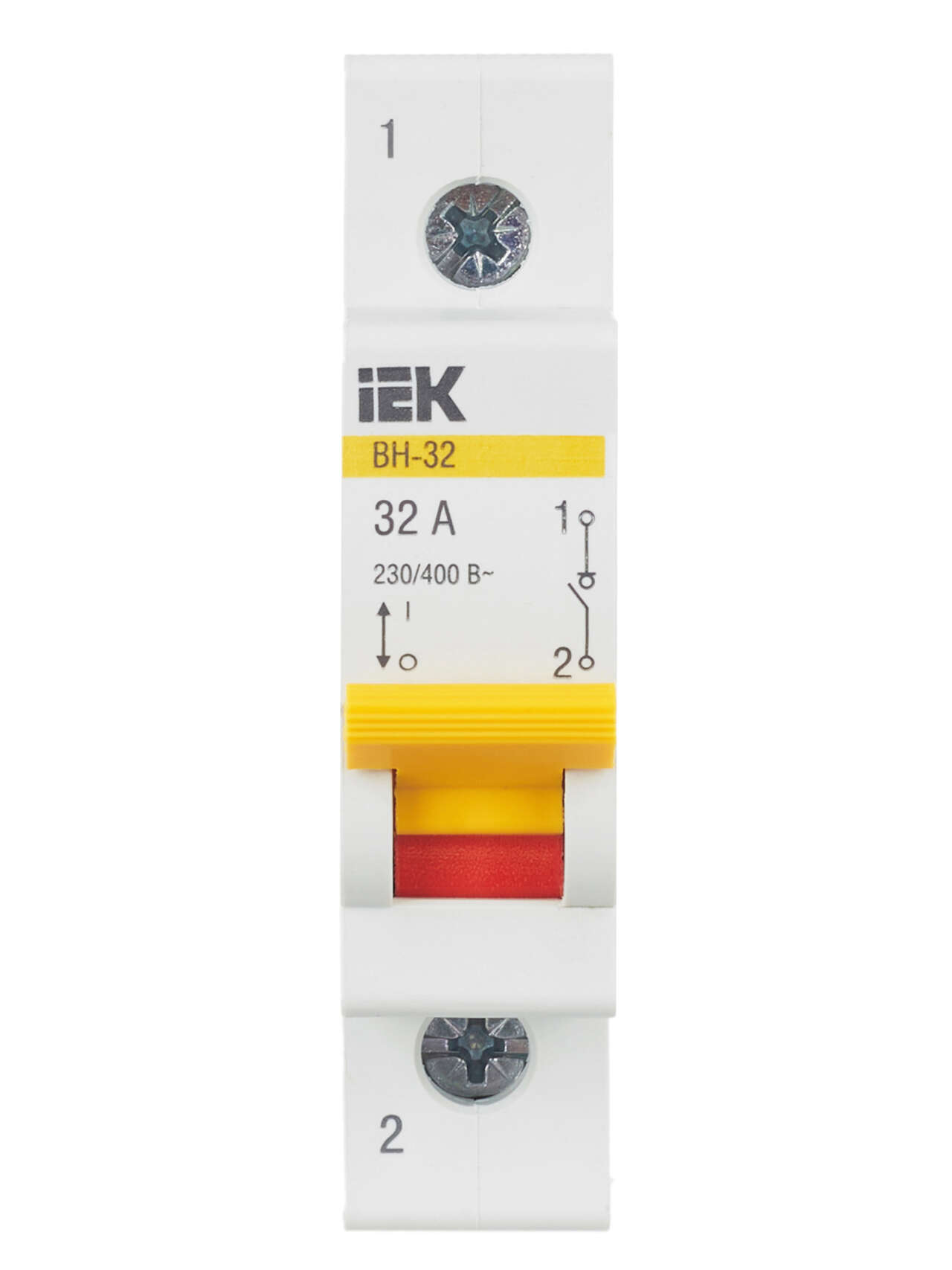

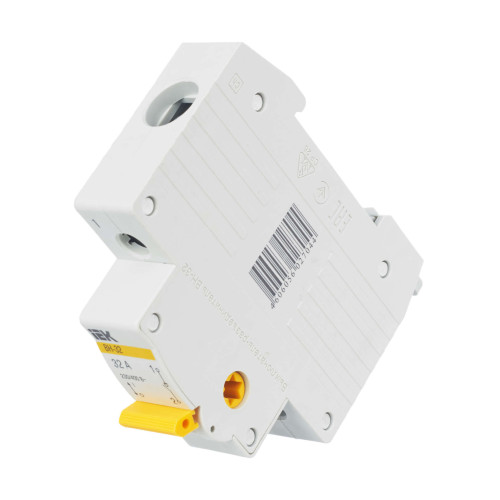

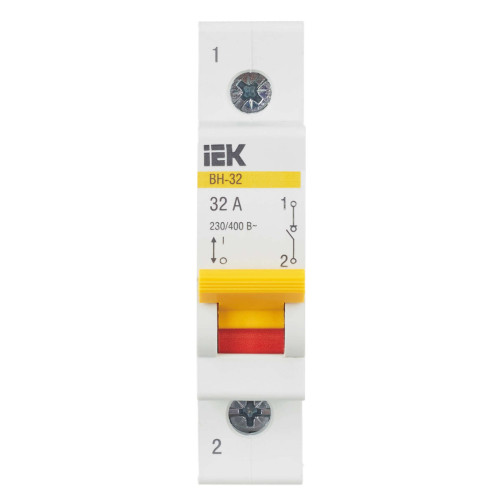

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 1P 32А IEK

MNV10-1-032

Описание
Характеристики

Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.

Преимущества

Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
Широкий диапазон рабочих температур от -40°С до +50°С.

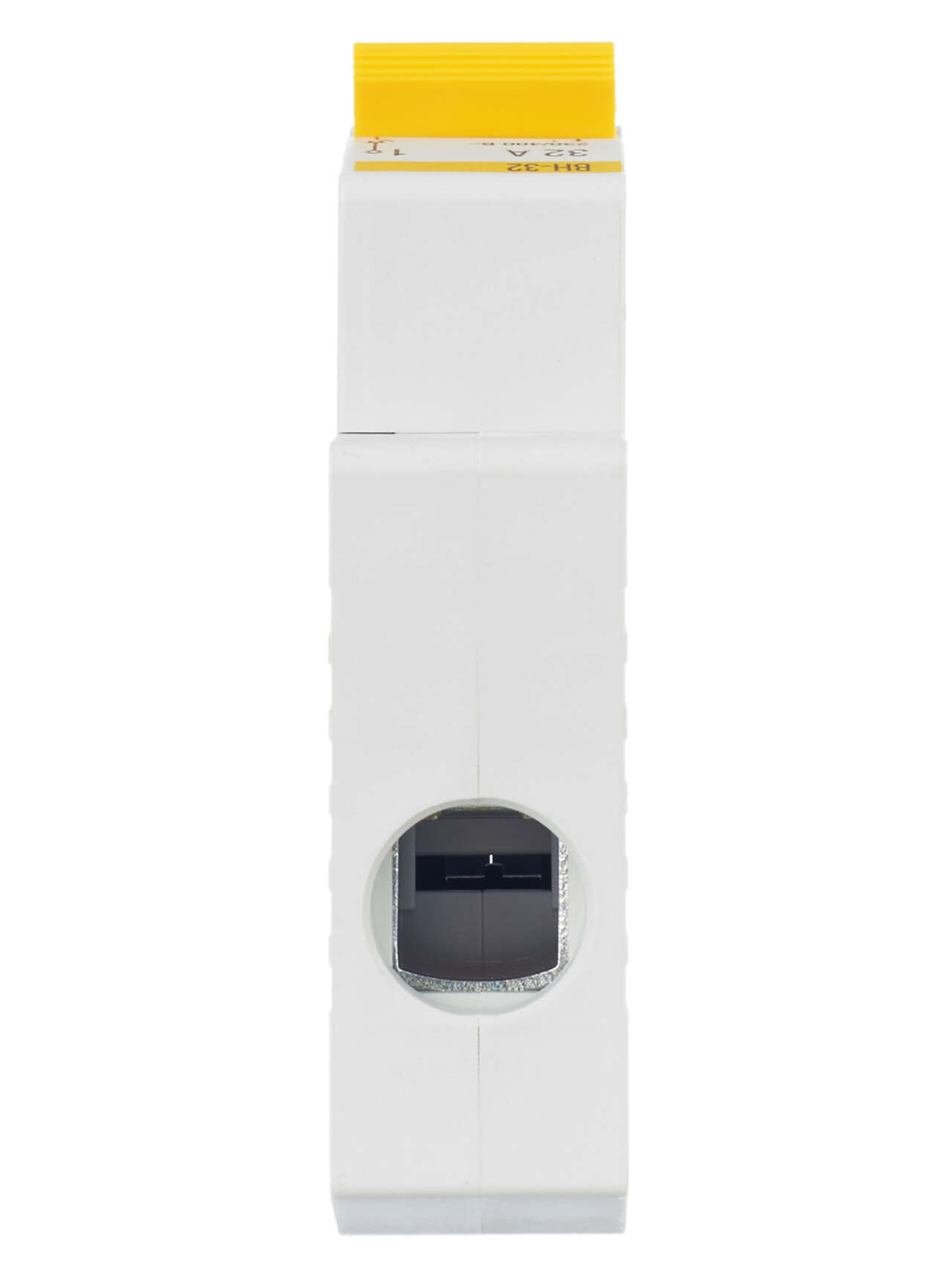

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Особенности конструкции

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

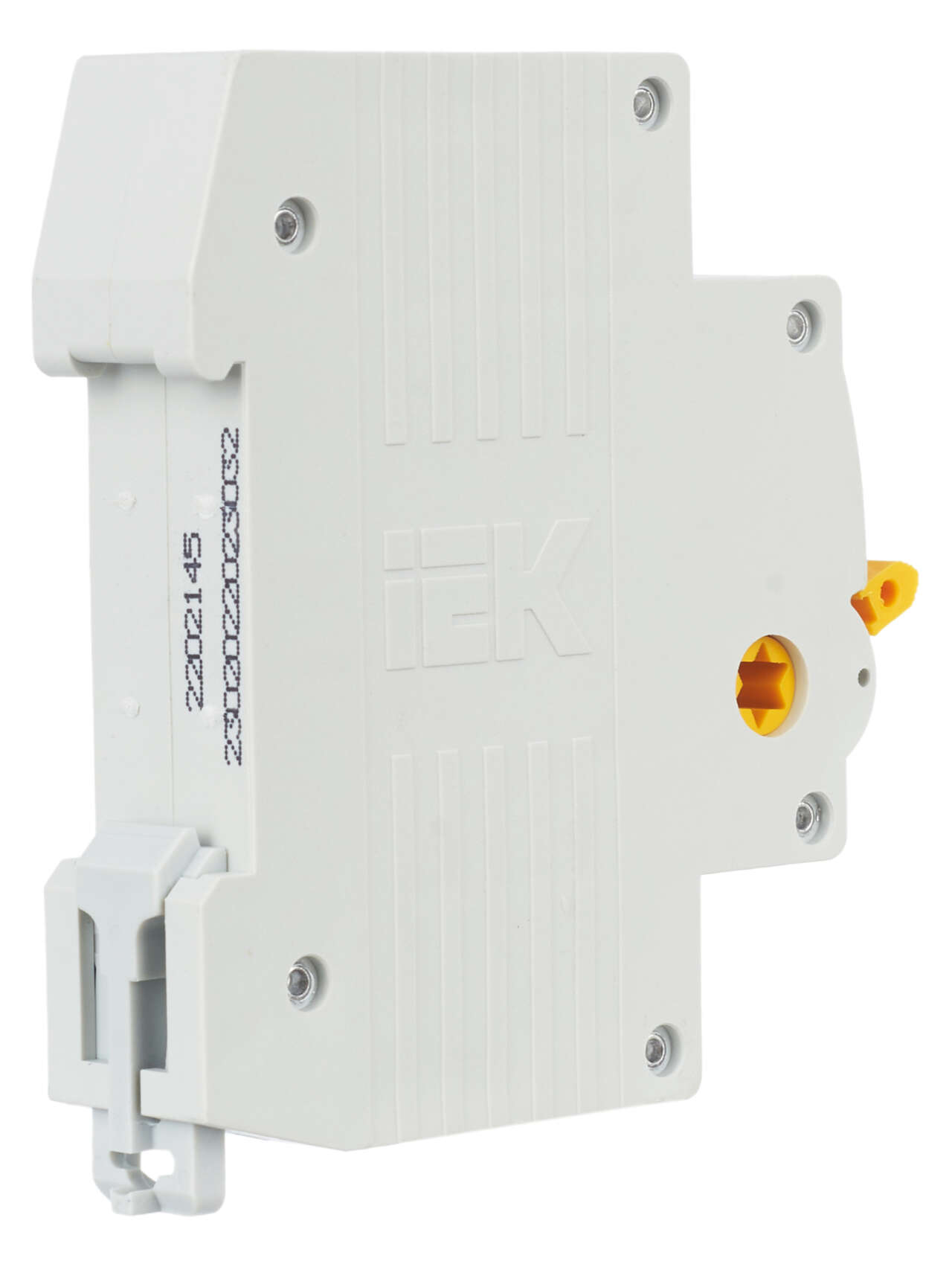

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Не имеет собственного потребления электроэнергии и является устройством ручного управления.

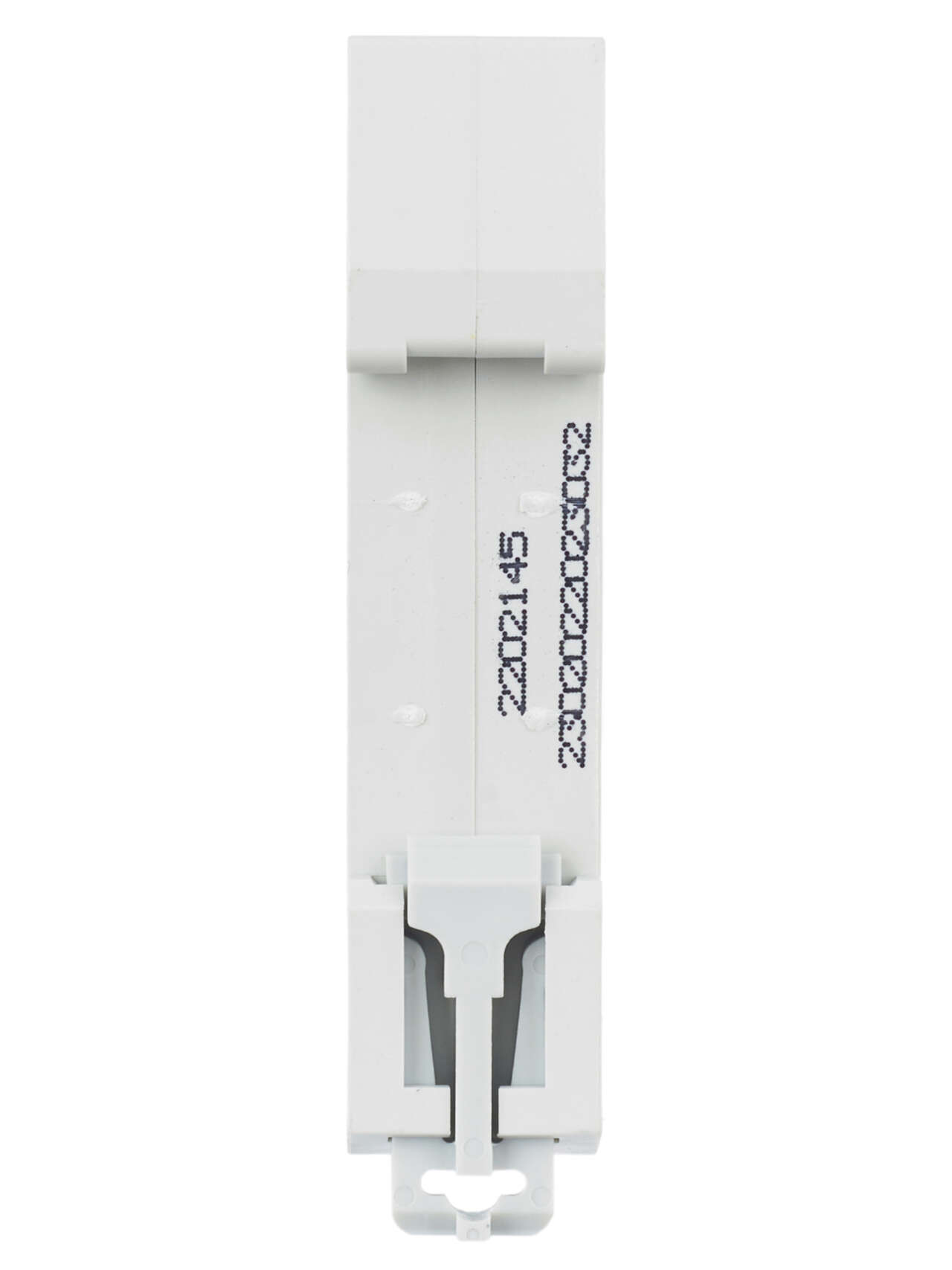

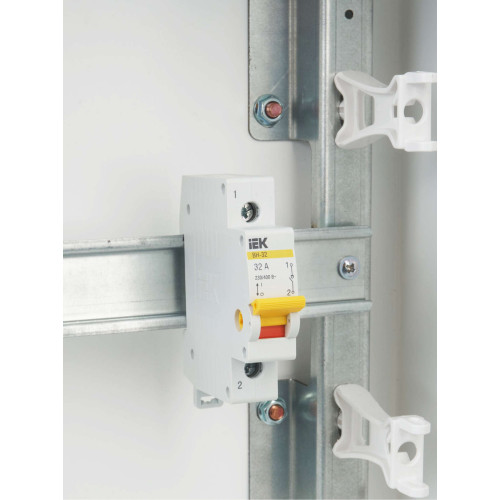

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Полное соответствие стандарту: положение рукоятки вкл/выкл соответствует состоянию контактов.

Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Благодаря своей конструкции (двойной разрыв цепи), позволяет практически исключить пробой и перекрытие дугой по изоляции, даже при длительной эксплуатации и сильном загрязнении.

Документация

Сертификаты

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Распаковка "Выключатель нагрузки (мини-рубильник) ВН-32 1Р 32А IEK"

Отзывы по поставкам продукции от наших партнеров

Класс: Главный выключатель для распред щита (ID: EC001545)

ID	Описание	Значение	Ед. изм.
EF000189	Тип включения или отключения	Выключатель-разъединитель нагрузки
EF000227	Номин ток	32	А
EF001391	Количество полюсов	1
EF000228	Номин раб напряжение	230...400	В
EF000187	Тип напряжения	Переменный (AC)
EF008256	Кол-во норм разомкнутых - НО контактов	1
EF002423	Тип лампы	Не применимо
EF002950	Ширина по количеству модульных расстояний	1
IEK_F000992	Относительная влажность воздуха	50% при 40°С
EF005450	Силовое разъединение - согл DIN VDE 0113	Нет
EF005474	Степень защиты - IP	IP20
EF001639	Частота сети	50	Гц
IEK_F000993	Угол возможного отклонения в рабочем положении	90	°
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
IEK_F001227	Присоединительная способность контактных зажимов	4...35	мм²
IEK_F000223	Мех износостойкость	30000	циклов
EF004723	Категория применения	AC-22 А
EF002563	Номин отключающая способность	-	кА
IEK_F000410	Диапазон рабочих температур	-40...50	°C
EF000198	С сигнальной лампой - индикатором	Нет
EF001359	Рабочее положение	Вертикальное
EF004668	Цвет	Серый
IEK_F000201	Электр износостойкость	20000	циклов
IEK_F000081	Группа механического исполнения	M1
EF004969	Макс поперечное сечение проводника	35	мм²
IEK_F000571	Вкл и откл способность	3	I на Ie

Характеристики

class Главный выключатель для распред щита
Вкл и откл способность 3
Гарантийный срок, Лет 5
Группа механического исполнения M1
Диапазон рабочих температур -40...50
Категория применения AC-22 А
Кол-во норм разомкнутых - НО контактов 1
Количество полюсов 1
Макс поперечное сечение проводника 35
Мех износостойкость 30000
Номин импульсное выдерживаемое напряжение 6
Номин отключающая способность -
Номин раб напряжение 230...400
Номин ток 32
Относительная влажность воздуха 50% при 40°С
Присоединительная способность контактных зажимов 4...35
Рабочее положение Вертикальное
С сигнальной лампой - индикатором Нет
Силовое разъединение - согл DIN VDE 0113 Нет
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип включения или отключения Выключатель-разъединитель нагрузки
Тип лампы Не применимо
Тип напряжения Переменный (AC)
Угол возможного отклонения в рабочем положении 90
Цвет Серый
Частота сети 50
Ширина по количеству модульных расстояний 1
Электр износостойкость 20000

В наличии на складе: 3363 шт.

230р.

На складе: 3363
Код товара: MNV10-1-032
Артикул: MNV10-1-032
