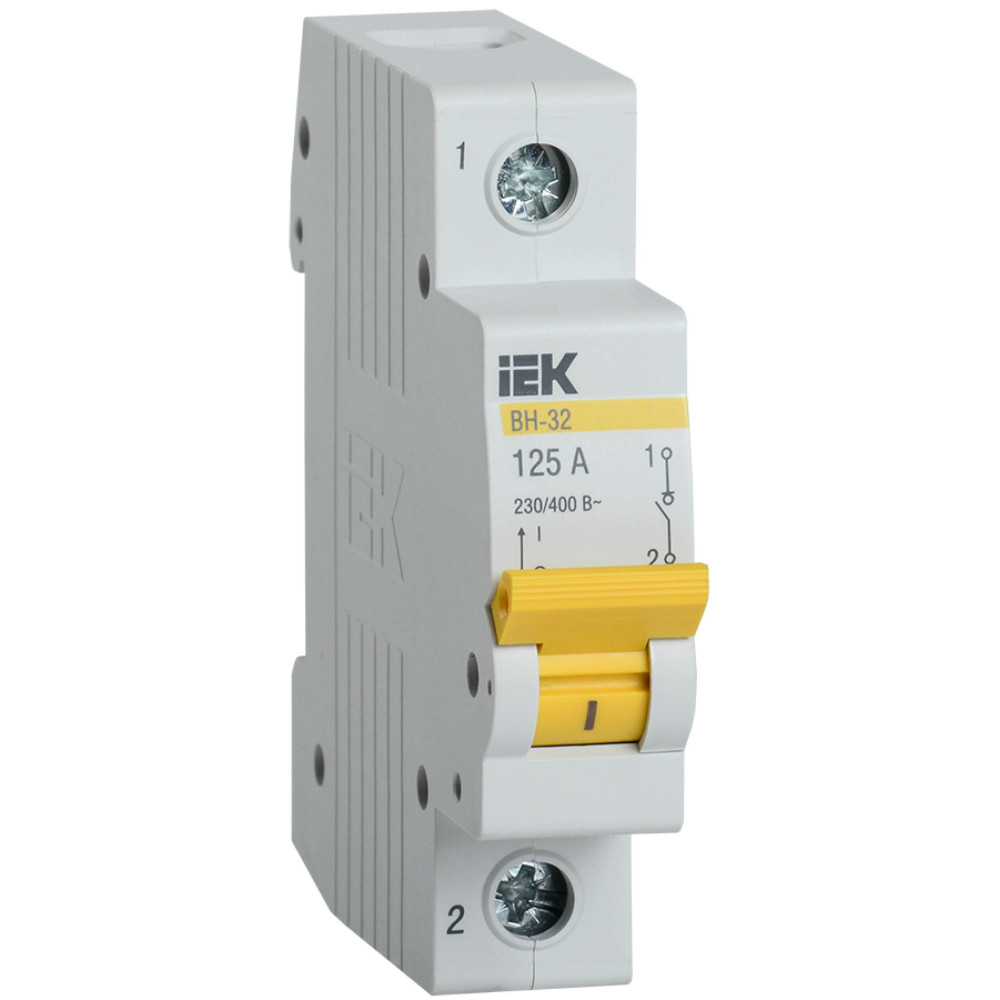

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 1P 125А IEK
Преимущества
- Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Особенности конструкции
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
Не имеет собственного потребления электроэнергии и является устройством ручного управления.
Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Полное соответствие стандарту: положение рукоятки вкл/выкл соответствует состоянию контактов.
Благодаря своей конструкции (двойной разрыв цепи), позволяет практически исключить пробой и перекрытие дугой по изоляции, даже при длительной эксплуатации и сильном загрязнении.
Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Документация
Сертификаты
Схемы подключения
Дополнительные изображения
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Главный выключатель для распред щита
- Вкл и откл способность 3
- Гарантийный срок, Лет 5
- Группа механического исполнения M1
- Диапазон рабочих температур -40...50
- Категория применения AC-22 А
- Кол-во норм разомкнутых - НО контактов 1
- Количество полюсов 1
- Макс поперечное сечение проводника 35
- Мех износостойкость 30000
- Номин импульсное выдерживаемое напряжение 6
- Номин отключающая способность -
- Номин раб напряжение 230...400
- Номин ток 125
- Относительная влажность воздуха 50% при 40°С
- Присоединительная способность контактных зажимов 4...35
- Рабочее положение Вертикальное
- С сигнальной лампой - индикатором Нет
- Силовое разъединение - согл DIN VDE 0113 Нет
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Тип включения или отключения Выключатель-разъединитель нагрузки
- Тип лампы Не применимо
- Тип напряжения Переменный (AC)
- Угол возможного отклонения в рабочем положении 90
- Цвет Серый
- Частота сети 50
- Ширина по количеству модульных расстояний 1
- Электр износостойкость 20000
- На складе
- Код товара: MNV10-1-125
- Артикул: 8552-MNV10-1-125
