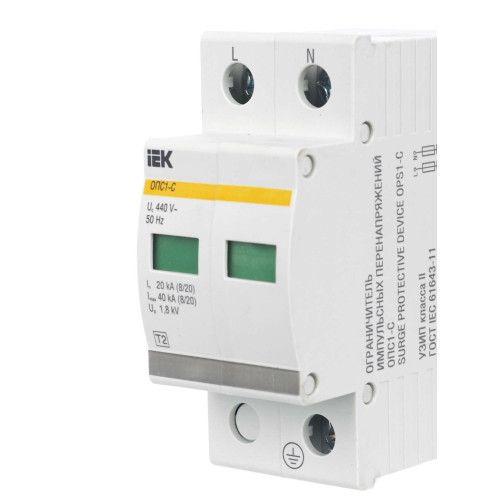

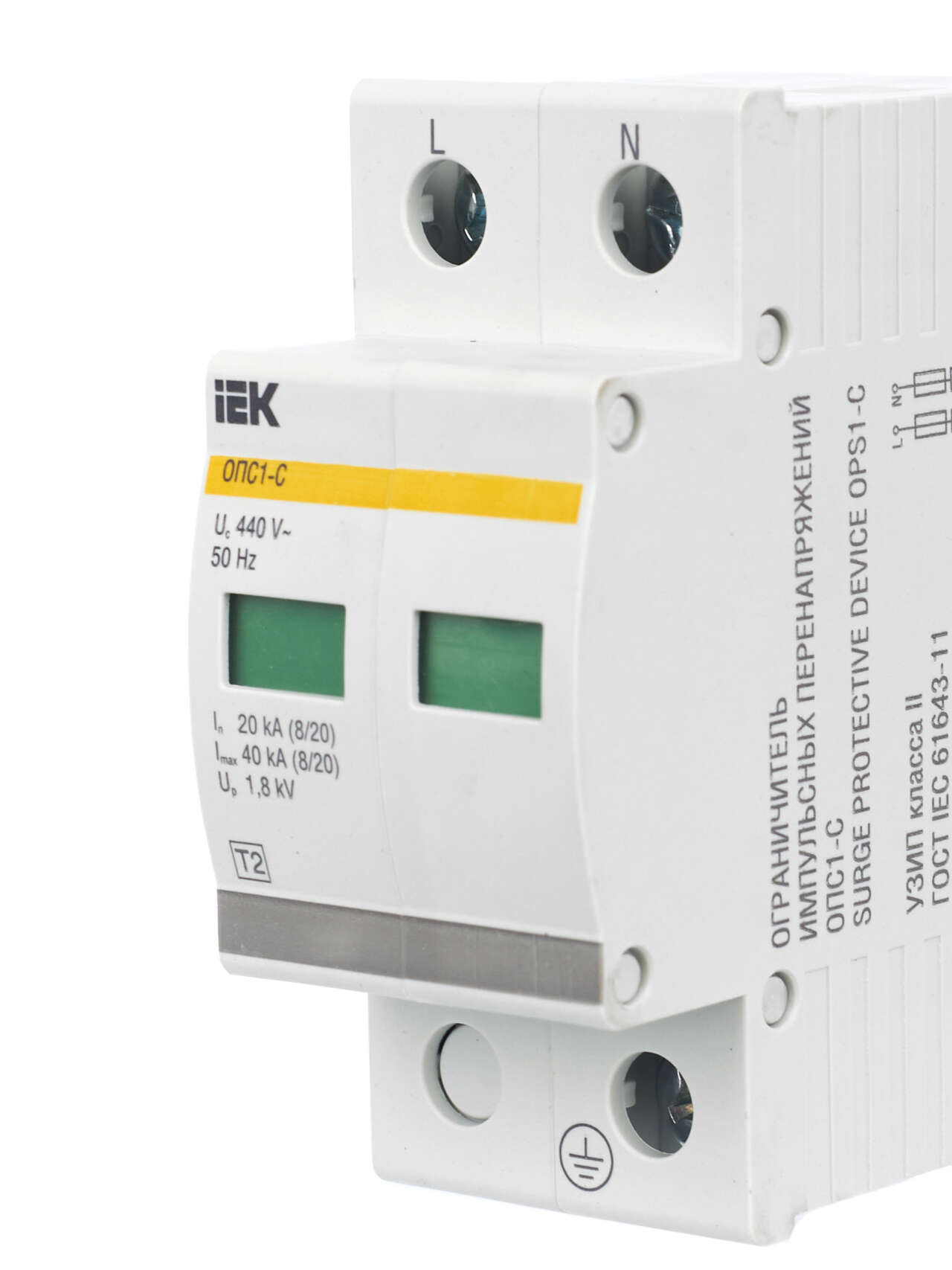

KARAT Ограничитель импульсного перенапряжения ОПС1-C 2P In=20кА Un=400В Im=40кА IEK

MOP20-2-C

Описание
Характеристики

Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений.

Преимущества

Конструкция модернизированных ОПС1 оптимизирована за счет исключения сменного варисторного модуля, потребность в замене которого на практике оказывалась достаточно редкой, заменялось как правило устройство целиком. Благодаря этому, удалось достичь не только улучшения характеристик относительно старых ОПС, но и экономии - ОПС1 модернизированные более доступны по цене.
Отличительной особенностью новой модификации ОПС1 является сниженный показатель остаточного напряжения, возникающего при импульсном перенапряжении.
Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15% - 20%), в следствии исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия.
Улучшена пожаробезопасность, благодаря повышению надежности работы встроенной термозащиты.

Особенности конструкции

Улучшена пожаробезопасность, благодаря повышению надежности работы встроенной термозащиты.

Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15%-20%), в следствии исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия.

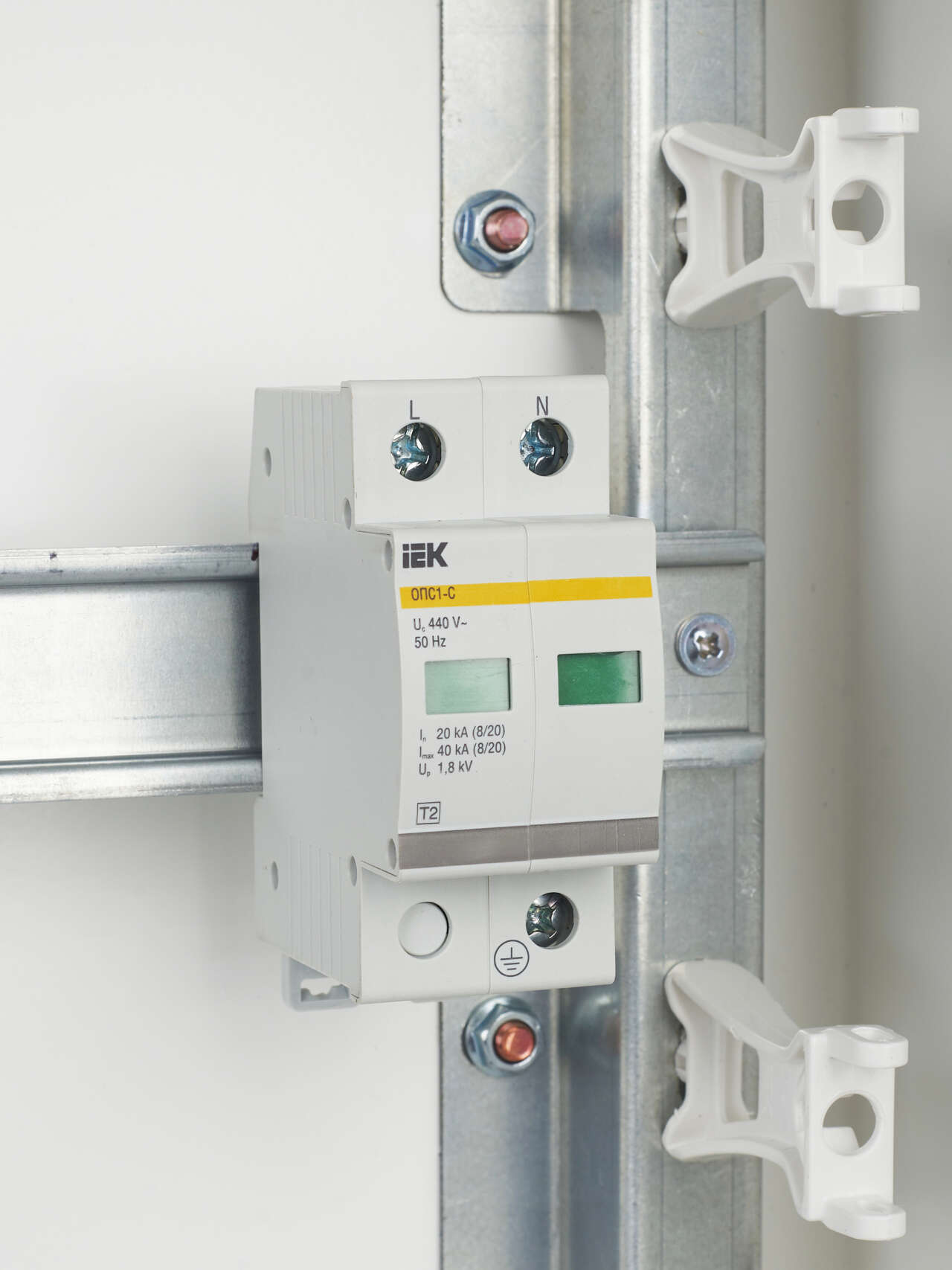

Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.

Реализована возможность двойного одновременного присоединения как шиной (pin или fork), так и гибким проводником сечением до 25 мм2.

Применение поворотного механизма индикатора рабочего состояния позволяет избежать ошибок индикации.

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. При этом снижается переходное сопротивление контакта и, как следствие, потери. Кроме того, увеличивается механическая устойчивость соединения.

Патент на конструкцию изделия: № RU 129703.

1 - Корпус 2 - Защитный элемент (варисторный модуль) 3 - Индикатор работы устройства 4 - Плавкая вставка (термозащита) Модульное исполнение со стандартными размерами и установкой на DIN-рейку.

Конструкция модернизированных ОПС1 с визуальным индикатором рабочего состояния без сменного варисторного модуля.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
OPS1_KARAT_passp_ru_eng_8.pdf

Схемы подключения

Информационные материалы

Презентация
Prezent_Modulnoe_oborudovanie_2017.pdf

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Распаковка "Ограничитель импульсных перенапряжений ОПС1-C 2P 20/40кА 400B IEK"

Отзывы по поставкам продукции от наших партнеров

Класс: УЗИП для оконечного оборудования (ID: EC000942)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	2
EF004220	Номин напряжение перемен тока	400	В
EF004221	Номин напряжение постоян тока	440	В
EF004215	Всего разряженного тока-8 или 20-L N PE	40	кА
EF005474	Степень защиты - IP	IP20
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF000422	С удаленным сигналом	Нет
EF004241	Сигнал на устройстве	Оптический
EF004237	Уровень защиты напряжения L-PE или N-PE	-	кВ
EF003525	Уровень защиты напряжения	-	кВ

Характеристики

class УЗИП для оконечного оборудования
Всего разряженного тока-8 или 20-L N PE 40
Гарантийный срок, Лет 7
Количество полюсов 2
Номин напряжение перемен тока 400
Номин напряжение постоян тока 440
С удаленным сигналом Нет
Сигнал на устройстве Оптический
Степень защиты - IP IP20
Тип монтажа DIN-рейка (стандарт) 35 мм
Уровень защиты напряжения -
Уровень защиты напряжения L-PE или N-PE -

В наличии на складе: 183 шт.

3020р.

На складе: 183
Код товара: MOP20-2-C
Артикул: MOP20-2-C
