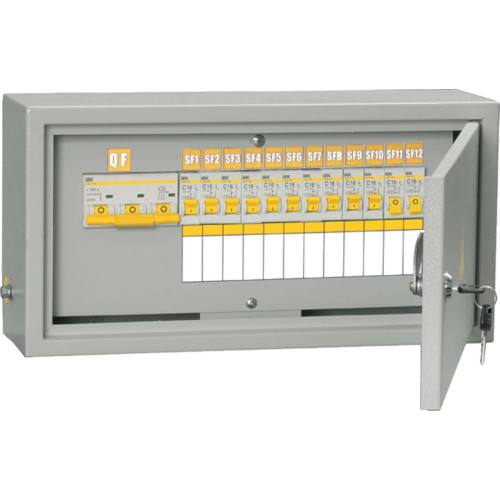

Щиток распределительный ОЩВ-3-100-12-0 36 УХЛ4 IP31 IEK

MSM10-3N-100-12-31

Описание
Характеристики

Предназначены для приема и распределения электроэнергии в жилых и производственных помещениях, а также для защиты линий при перегрузках и коротких замыканиях в сетях переменного тока напряжением 230/400 В. Внутри корпуса установлены вводные, трехполюсные и групповые, однополюсные автоматические выключатели, а также шины N и РЕ.

Преимущества

Повышенная антикоррозийная стойкость.
Высококачественное наружное покрытие.
Малогабаритная конструкция.
Полностью сварной корпус.
Высокая технологичность и простота использования.
Высокий уровень электробезопасности.
Сертификат соответствия.

Особенности конструкции

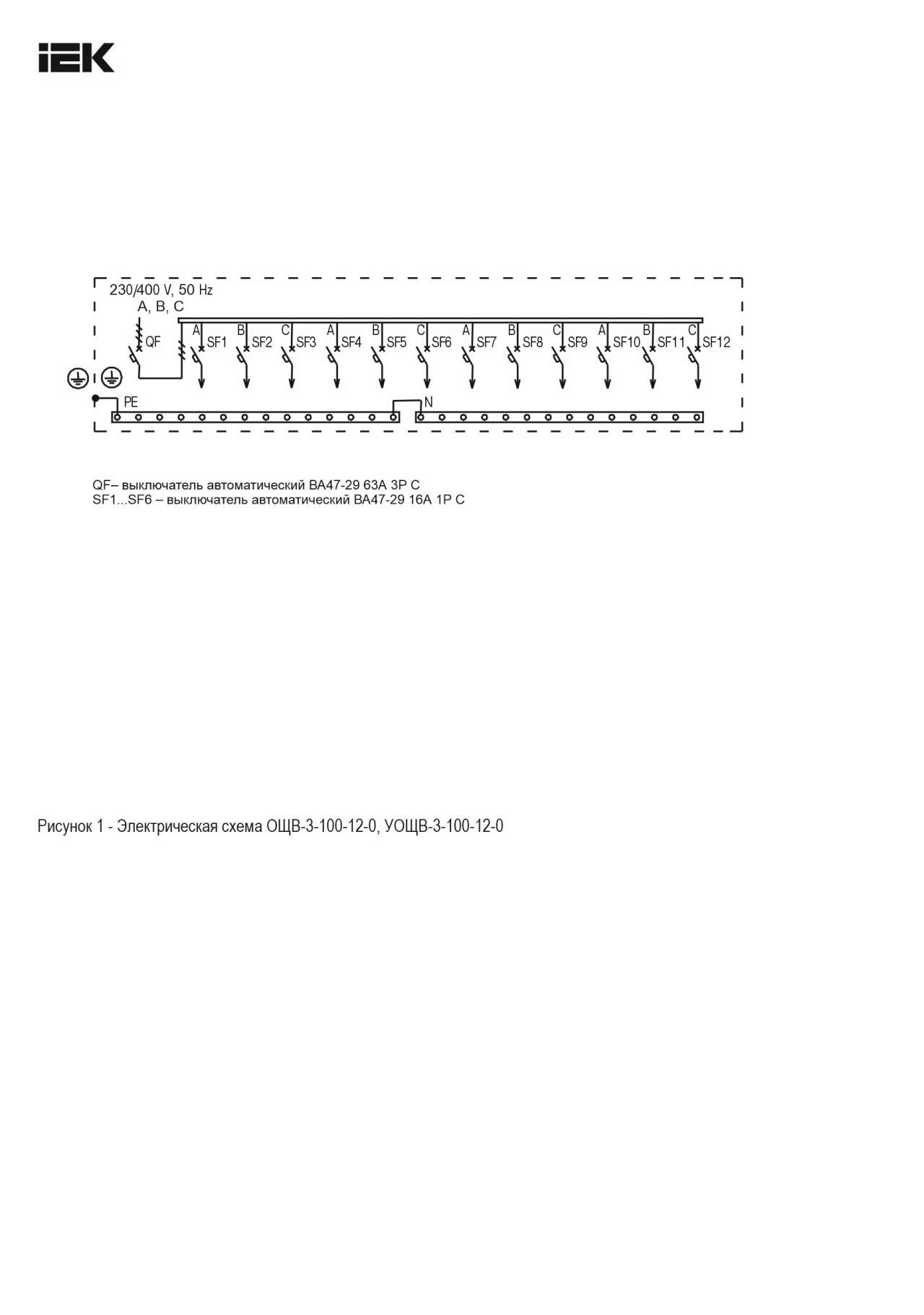

Коммутация групповых аппаратов выполнена 3-рядной соединительной шиной.

Оперативная панель исключает возможность поражения током в ходе эксплуатации изделия.

Неразборный металлический корпус с дверцей, закрываемой на замок.

Комплект поставки

Щиток с ключом - 1 шт.
Паспорт - 1 экз.

Документация

Сертификаты

Дополнительные изображения

Класс: Малый распределительный щит с приборами (ID: EC002288)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Навесной
EF007848	Номин ток вводного - главного выключателя	100	А
EF005556	Количество отводящих групп	12
IEK_F000567	Номин отключ способность вводного авт выкл	10.0	кА
EF001088	Возможно расширение	Нет
EF000049	Глубина	120	мм
EF005639	Со звонковым трансформатором	Нет
EF001596	Материал корпуса	Сталь
EF005474	Степень защиты - IP	IP31
EF000228	Номин раб напряжение	230/400	В
EF000008	Ширина	440	мм
EF006239	Общ количество групп	12
IEK_F000568	Номин отключ способность авт выкл групповых цепей	4.5	кА
EF000040	Высота	265	мм
EF005571	Количество световых групп	12
IEK_F000564	Номин ток аппаратов групповых цепей	16	А
EF001366	Номин напряжение изоляции Ui	450	В
EF001332	Защита от перенапряжения	Да
IEK_F000563	Номин ток щитка	100	А
IEK_F000410	Диапазон рабочих температур	-1...+35	°C
IEK_F000569	Макс допустимое значение ожидаемого тока КЗ	10	кА
IEK_F000565	Кол-во аппаратов групповых цепей	12	шт
EF001094	С прозрачной крышкой	Нет
IEK_F000086	Вид системы заземления	TN-C, TN-S
IEK_F000004	Климатическое исполнение	УХЛ4
IEK_F000085	Тип электр соединений функцион блоков	FFX
EF000167	Вес	6,0	кг
EF002963	Номин частота	50	Гц
EF000781	Защита	Модульный автомат. выключатель/УЗО
EF000289	С выход розеткой	Нет
EF005581	Кол-во полюсов вводного-главного выкл	3
EF000116	Номер цвета RAL	7035

Характеристики

class Малый распределительный щит с приборами
Вес 6,0
Вид системы заземления TN-C, TN-S
Возможно расширение Нет
Высота 265
Гарантийный срок, Лет 2
Глубина 120
Диапазон рабочих температур -1...+35
Защита Модульный автомат. выключатель/УЗО
Защита от перенапряжения Да
Климатическое исполнение УХЛ4
Кол-во полюсов вводного-главного выкл 3
Количество отводящих групп 12
Количество световых групп 12
Макс допустимое значение ожидаемого тока КЗ 10
Материал корпуса Сталь
Модель или исполнение Навесной
Номер цвета RAL 7035
Номин напряжение изоляции Ui 450
Номин отключ способность авт выкл групповых цепей 4.5
Номин отключ способность вводного авт выкл 10.0
Номин раб напряжение 230/400
Номин ток аппаратов групповых цепей 16
Номин ток вводного - главного выключателя 100
Номин ток щитка 100
Номин частота 50
Общ количество групп 12
С выход розеткой Нет
С прозрачной крышкой Нет
Со звонковым трансформатором Нет
Степень защиты - IP IP31
Тип электр соединений функцион блоков FFX
Ширина 440

В наличии на складе: 32 шт.

11044р.

На складе: 32
Код товара: MSM10-3N-100-12-31
Артикул: MSM10-3N-100-12-31
