ОформитьЩиток распределительный ОЩВ-3-63-12-0 36 УХЛ4 IP31 IEK
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Малогабаритная конструкция.
- Полностью сварной корпус.
- Высокая технологичность и простота использования.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Коммутация групповых аппаратов выполнена 3-рядной соединительной шиной.
Оперативная панель исключает возможность поражения током в ходе эксплуатации изделия.
Неразборный металлический корпус с дверцей, закрываемой на замок.

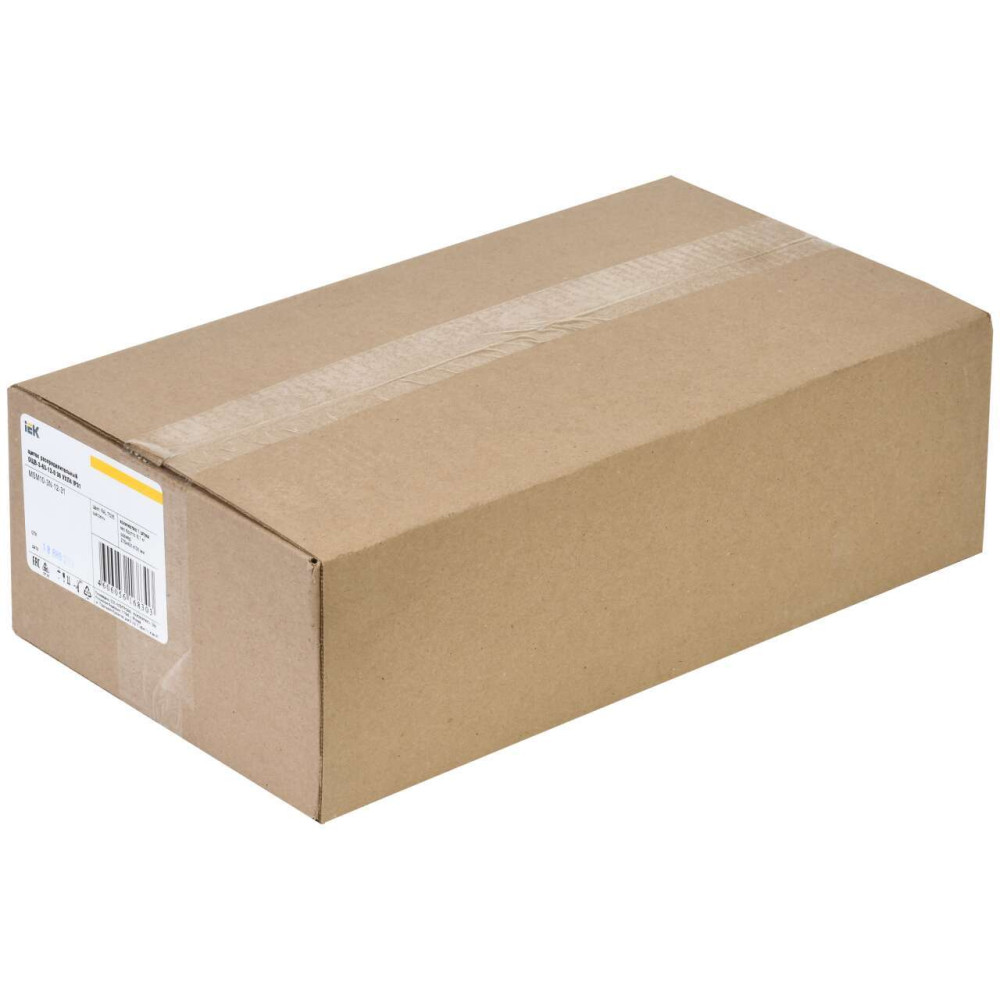

Комплект поставки
- Щиток с ключом - 1 шт.
- Паспорт - 1 экз.
Документация
Сертификаты

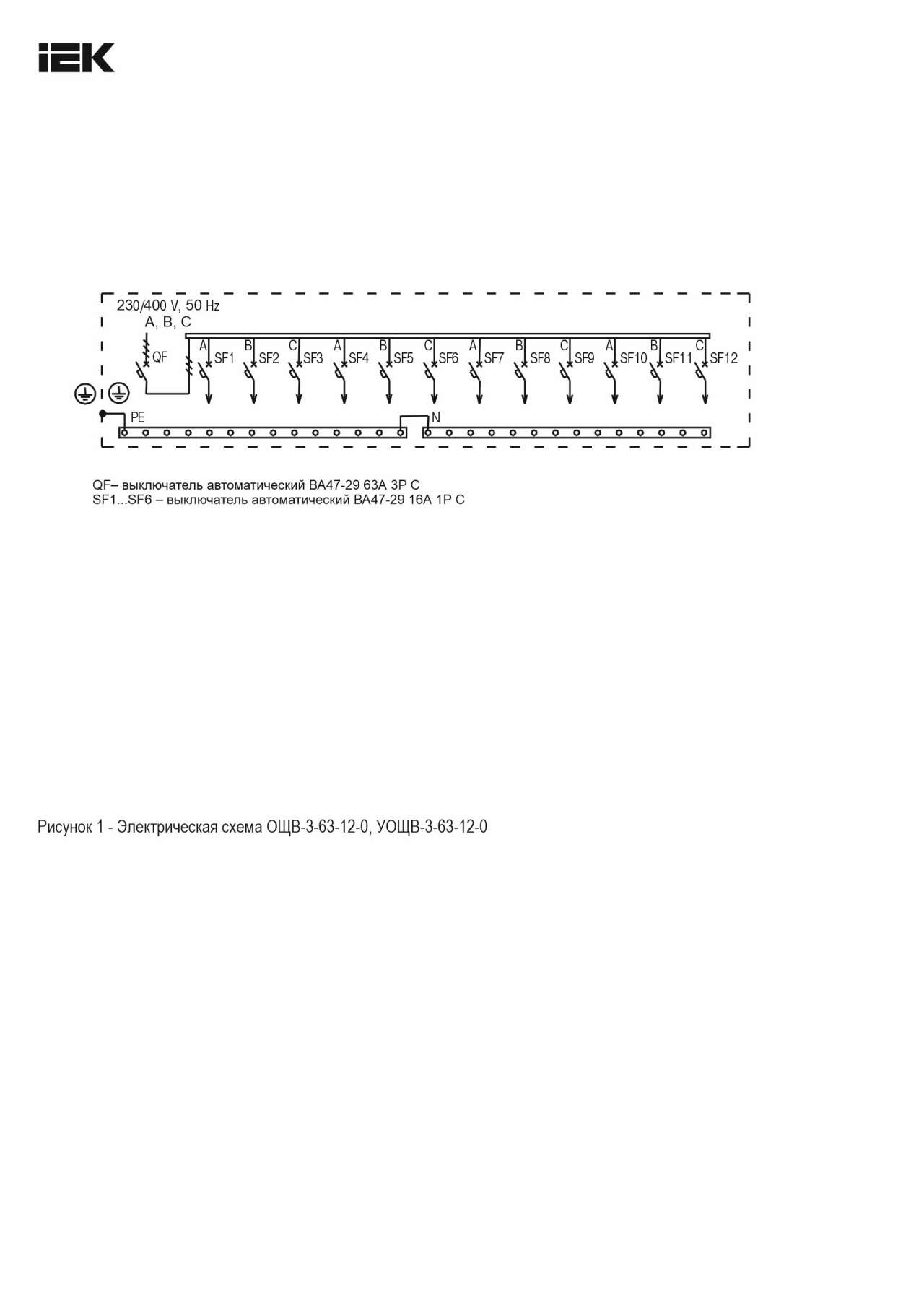

Схемы подключения
Информационные материалы
Дополнительные изображения
Класс: Малый распределительный щит с приборами (ID: EC002288)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000010 | Модель или исполнение | Навесной | |
| EF007848 | Номин ток вводного - главного выключателя | 63 | А |
| EF005556 | Количество отводящих групп | 12 | |
| IEK_F000567 | Номин отключ способность вводного авт выкл | 4.5 | кА |
| IEK_F000004 | Климатическое исполнение | УХЛ4 | |
| IEK_F000565 | Кол-во аппаратов групповых цепей | 12 | шт |
| EF001088 | Возможно расширение | Нет | |
| EF000781 | Защита | Модульный автомат. выключатель/УЗО | |
| EF006239 | Общ количество групп | 12 | |
| EF001094 | С прозрачной крышкой | Нет | |
| EF000289 | С выход розеткой | Нет | |
| EF000049 | Глубина | 120 | мм |
| IEK_F000086 | Вид системы заземления | TN-C, TN-S | |
| IEK_F000563 | Номин ток щитка | 63 | А |
| IEK_F000410 | Диапазон рабочих температур | -1...+35 | °C |
| EF001596 | Материал корпуса | Сталь | |
| EF000116 | Номер цвета RAL | 7035 | |
| EF001332 | Защита от перенапряжения | Да | |
| EF005571 | Количество световых групп | 12 | |
| EF005474 | Степень защиты - IP | IP31 | |
| EF000040 | Высота | 265 | мм |
| EF001366 | Номин напряжение изоляции Ui | 450 | В |
| IEK_F000568 | Номин отключ способность авт выкл групповых цепей | 4.5 | кА |
| EF002963 | Номин частота | 50 | Гц |
| IEK_F000569 | Макс допустимое значение ожидаемого тока КЗ | 10 | кА |
| IEK_F000085 | Тип электр соединений функцион блоков | FFX | |
| EF000008 | Ширина | 440 | мм |
| EF000228 | Номин раб напряжение | 230/400 | В |
| EF005581 | Кол-во полюсов вводного-главного выкл | 3 | |
| EF000167 | Вес | 5,8 | кг |
| EF005639 | Со звонковым трансформатором | Нет | |
| IEK_F000564 | Номин ток аппаратов групповых цепей | 16 | А |
Характеристики
- class Малый распределительный щит с приборами
- Вес 5,8
- Вид системы заземления TN-C, TN-S
- Возможно расширение Нет
- Высота 265
- Гарантийный срок, Лет 2
- Глубина 120
- Диапазон рабочих температур -1...+35
- Защита Модульный автомат. выключатель/УЗО
- Защита от перенапряжения Да
- Климатическое исполнение УХЛ4
- Кол-во полюсов вводного-главного выкл 3
- Количество отводящих групп 12
- Количество световых групп 12
- Макс допустимое значение ожидаемого тока КЗ 10
- Материал корпуса Сталь
- Модель или исполнение Навесной
- Номер цвета RAL 7035
- Номин напряжение изоляции Ui 450
- Номин отключ способность авт выкл групповых цепей 4.5
- Номин отключ способность вводного авт выкл 4.5
- Номин раб напряжение 230/400
- Номин ток аппаратов групповых цепей 16
- Номин ток вводного - главного выключателя 63
- Номин ток щитка 63
- Номин частота 50
- Общ количество групп 12
- С выход розеткой Нет
- С прозрачной крышкой Нет
- Со звонковым трансформатором Нет
- Степень защиты - IP IP31
- Тип электр соединений функцион блоков FFX
- Ширина 440
- На складе: 133
- Код товара: MSM10-3N-12-31
- Артикул: MSM10-3N-12-31
