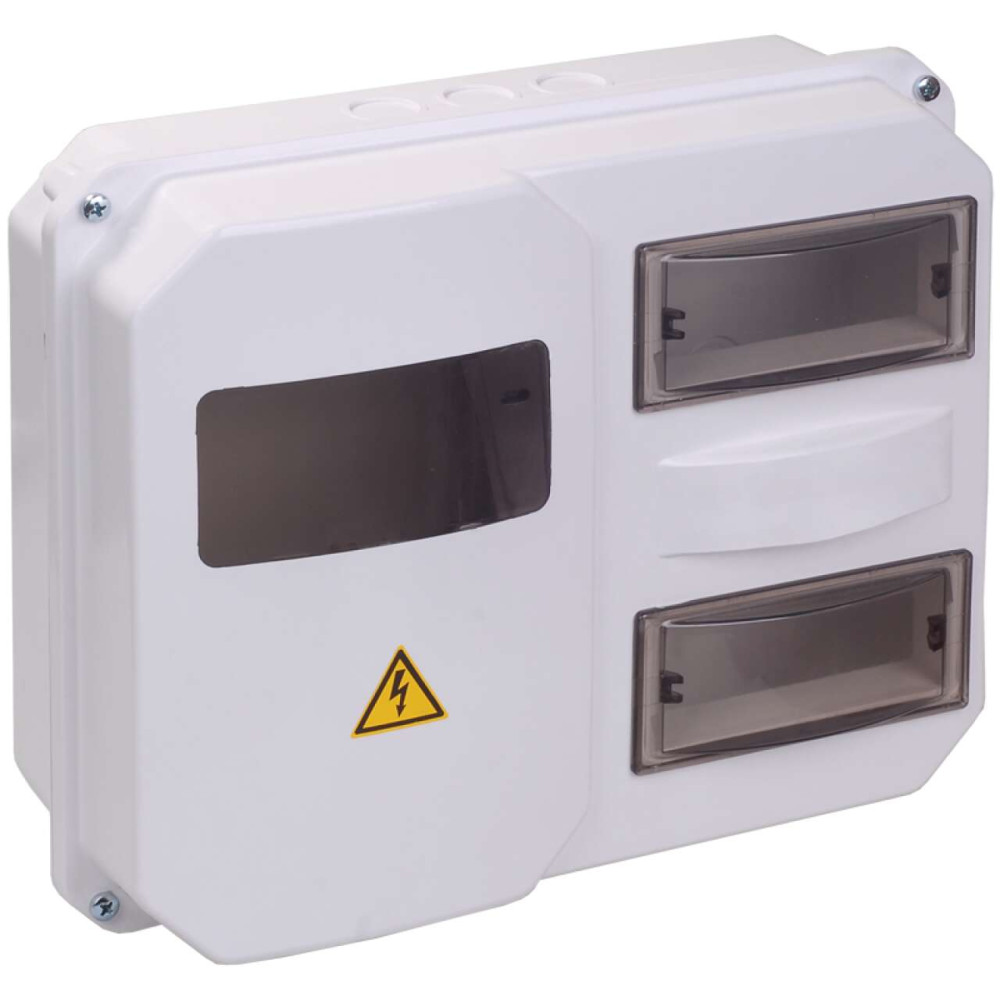

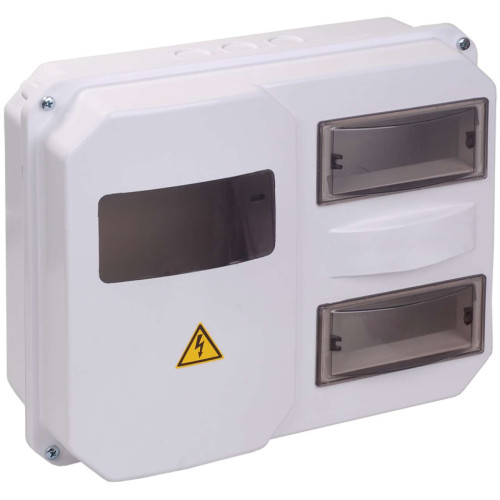

Корпус пластиковый ЩУРн-П 1/12 IP55 IEK
15511-MSP112-1-55
Пластиковые корпуса для установки счетчика ЩУРн-П IP55 предназначены для установки однофазного, трехфазного и индукционных счетчиков электроэнергии, и модульного оборудования.
Благодаря высокой степени защиты IP55 корпуса могут быть установлены в помещениях с высоким уровнем влажности и содержанием пыли, а также на улице.
Преимущества
- Широкий номенклатурный ряд.
- Наличие выламываемых отверстий для ввода кабеля в верхней и нижней частях корпуса.
- Возможность установки однофазного, трехфазного и индукционных счетчиков (в зависимости от модели).
- Возможность установки счетчика на монтажную панель и на DIN-рейку.
- Визуальный доступ к показаниям счетчика.
- Удобные съемные крышки для оперативного доступа к автоматическим выключателям.
Особенности конструкции
Наличие выламываемых отверстия для ввода кабеля в верхней и нижней частях корпусах.
Возможность установки счетчика на монтажную панель и на DIN-рейку.
Возможность опломбировки вводного автомата с помощью входящего в стандартную комплектацию пломбиратора.
Съемные крышки для оперативного доступа к автоматическим выключателям.
Возможность опломбировки корпусов (в моделях ЩУРн-П 3/8, ЩУРн-П 3/8 И, ЩУРн-П 3/6, ЩУРн-П 3/7-2).
Документация
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- База оборудования
04 Шкафы и боксы IEK.zip - База оборудования
IEK_SHkafy_kommutacionnye_apparaty_i_ASIP_Ver4.sdf - База оборудования
IEK. Шкафы, коммутационные аппараты и АСИП.Ver5.sdf - База оборудования
ЩУРн-П 1_12 IP55.m3d - STEP-формат
MSP112-1-55 Корпус пластиковый ЩУРн-П 1_12 IP55.STEP - Чертеж dwg

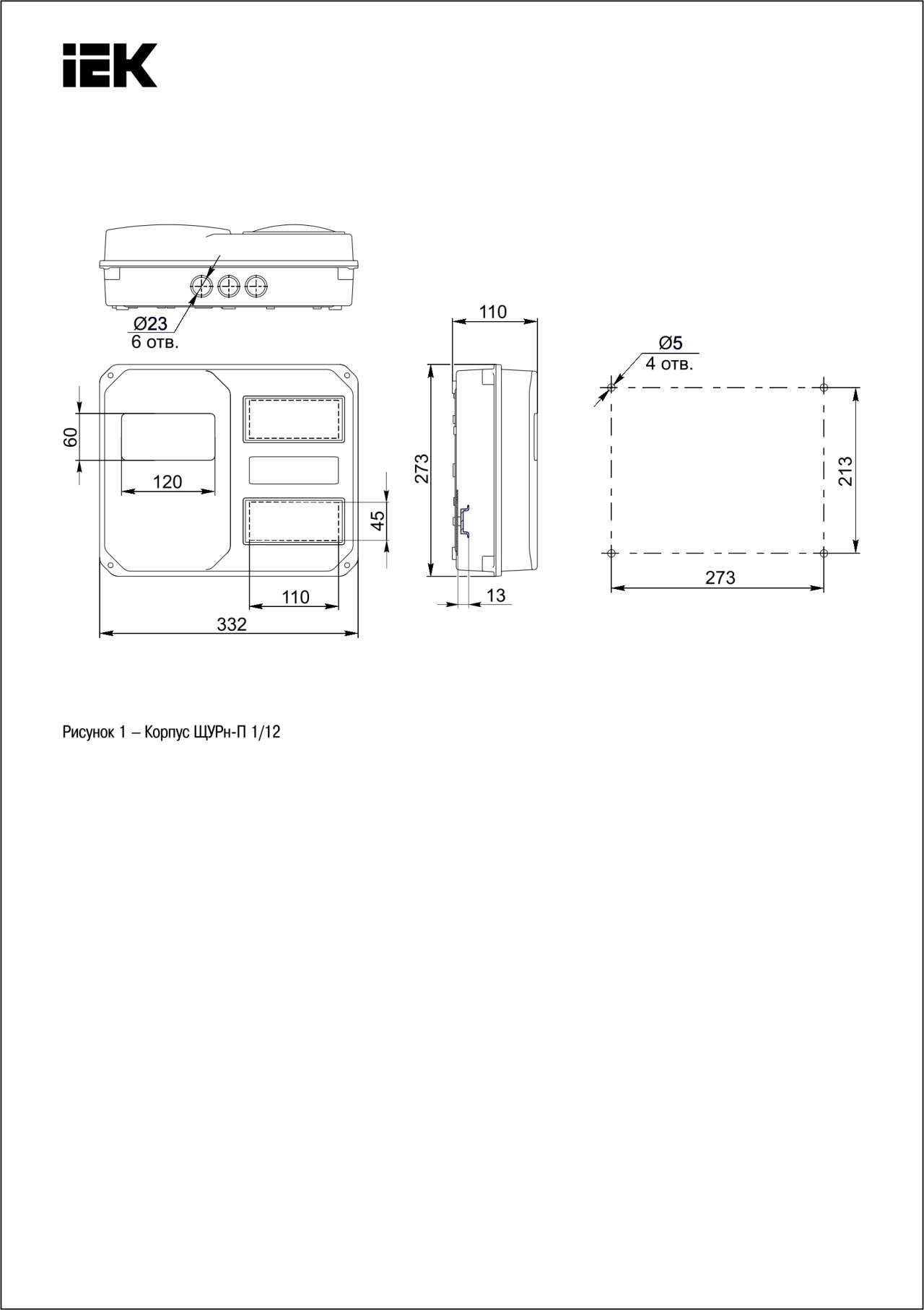

ЩУРн-П_1_12.dwg - Чертеж dwg
MSP112-1-55 Корпус пластиковый ЩУРн-П 1_12 IP55.dwg
Характеристики
- class Корпус щита учёта без оборудования
- Вид или марка материала АБС-пластик
- Высота 270
- Гарантийный срок, Лет 3
- Глубина 109
- Количество модулей 12
- Количество счетчиков 1
- Материал Пластик
- Монтажная глубина - ниши -
- Номин раб напряжение 400
- Номин электр прочность изоляции 660
- С монтажной рейкой Да
- С откидной крышкой Да
- Степень защиты - IP IP55
- Тип монтажа Поверхностного монтажа
- Ширина 332
В наличии на складе: Ожидается поступление
3700.00р.
- Ожидается поступление
- Код товара: MSP112-1-55
- Артикул: 15511-MSP112-1-55
