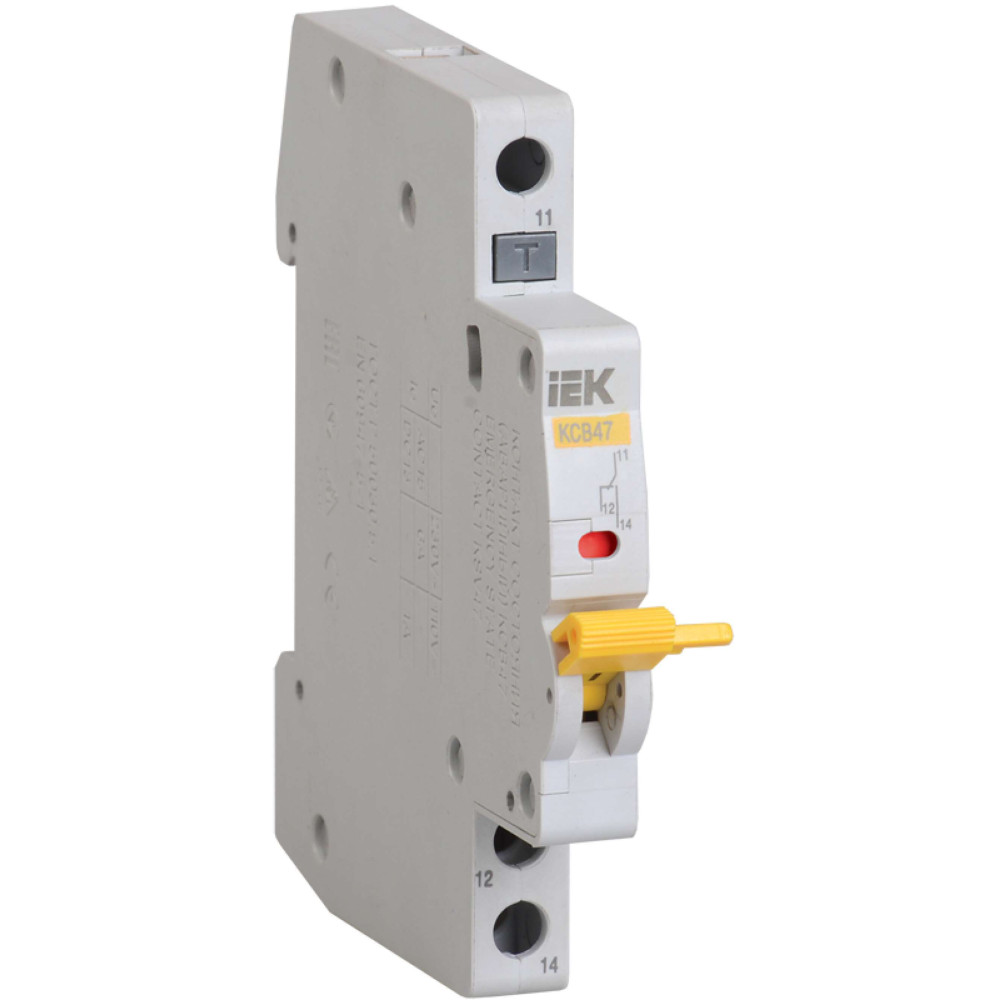

Контакт состояния КСВ47 на DIN-рейку IEK

MVA00D-AK-1

Описание
Характеристики

Контакт состояния КС47 и контакт состояния (аварийный) КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов. КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении. КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47. После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.

Аналоги: MVA01D-AK-1

Преимущества

В комплект входят винты для крепления к ВА47.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Passport KC47-KCB47-0412-арх.pdf

Дополнительные изображения

Отзывы по поставкам продукции от наших партнеров

Класс: Индикатор срабатывания (ID: EC001025)

ID	Описание	Значение	Ед. изм.
EF000030	Функционал назначение или применение	Контакт состояния
EF008256	Кол-во норм разомкнутых - НО контактов	1
EF008255	Кол-во нормально замкнутых - НЗ контактов	1
EF008257	Количество переключающих контактов	1
EF006078	Номинальное напряжение в сети перемен тока 50 Гц	230	В
EF005474	Степень защиты - IP	IP20
EF003961	Тип подключения	Винтовое соединение
EF000267	Макс сечение входящего кабеля	2,5	мм²
EF002950	Ширина по количеству модульных расстояний	0,5
EF008799	Номин напряжение постоян тока - DC	110	В
EF008181	Индикация срабатывания	Да
EF000003	Тип монтажа	На DIN-рейку (DRA)

Характеристики

class Индикатор срабатывания
Гарантийный срок, Лет 5
Индикация срабатывания Да
Кол-во норм разомкнутых - НО контактов 1
Кол-во нормально замкнутых - НЗ контактов 1
Количество переключающих контактов 1
Макс сечение входящего кабеля 2,5
Номин напряжение постоян тока - DC 110
Номинальное напряжение в сети перемен тока 50 Гц 230
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип монтажа На DIN-рейку (DRA)
Тип подключения Винтовое соединение
Функционал назначение или применение Контакт состояния
Ширина по количеству модульных расстояний 0,5
