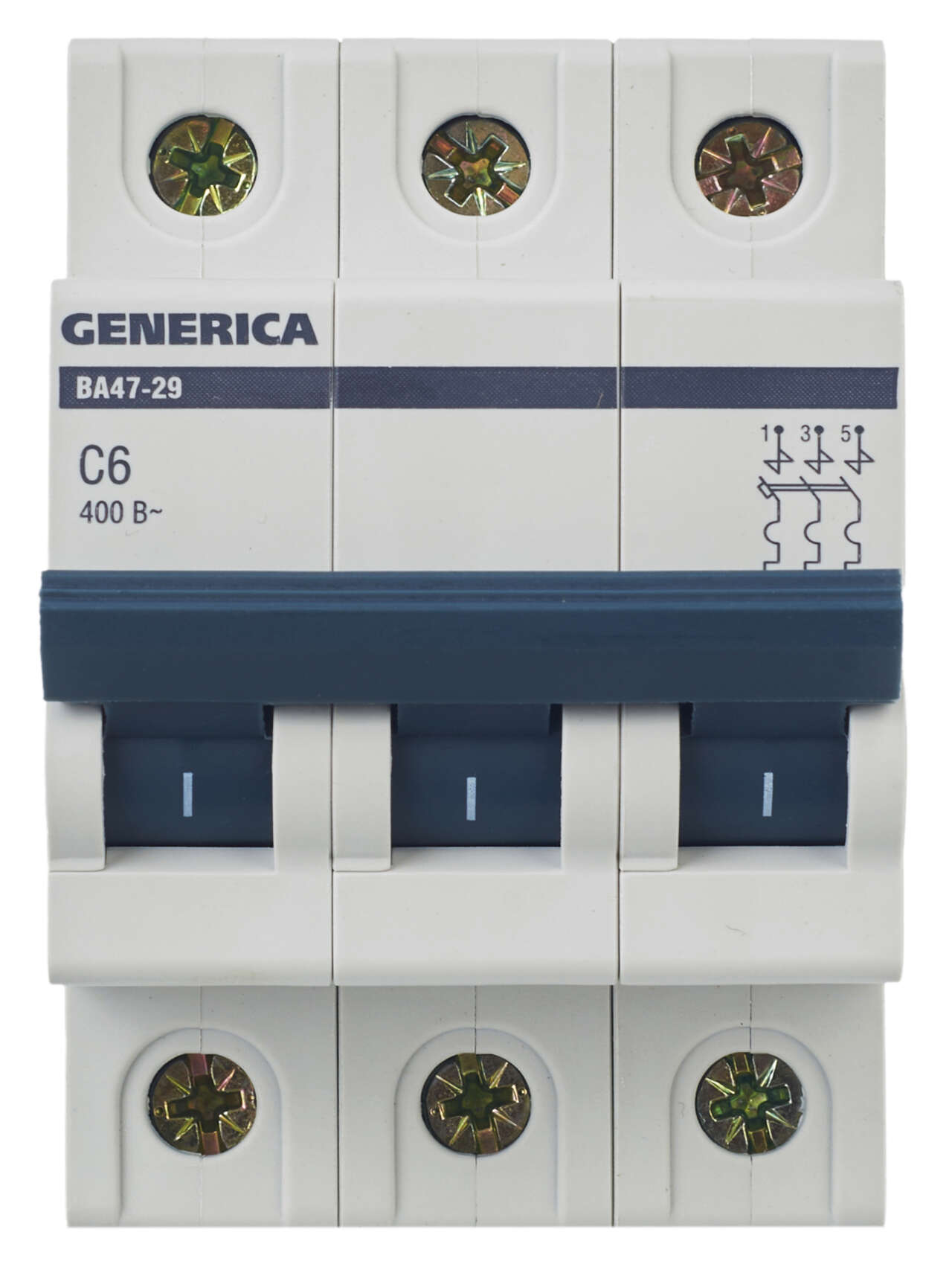

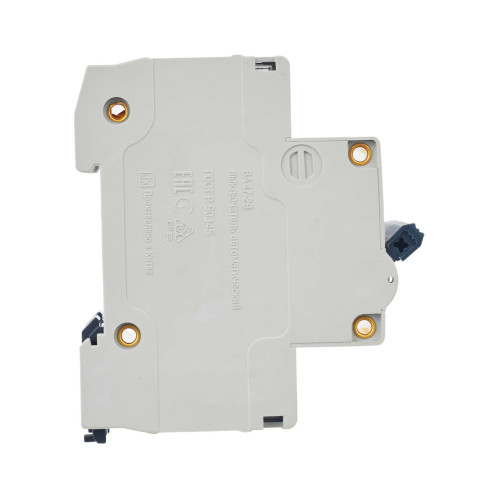

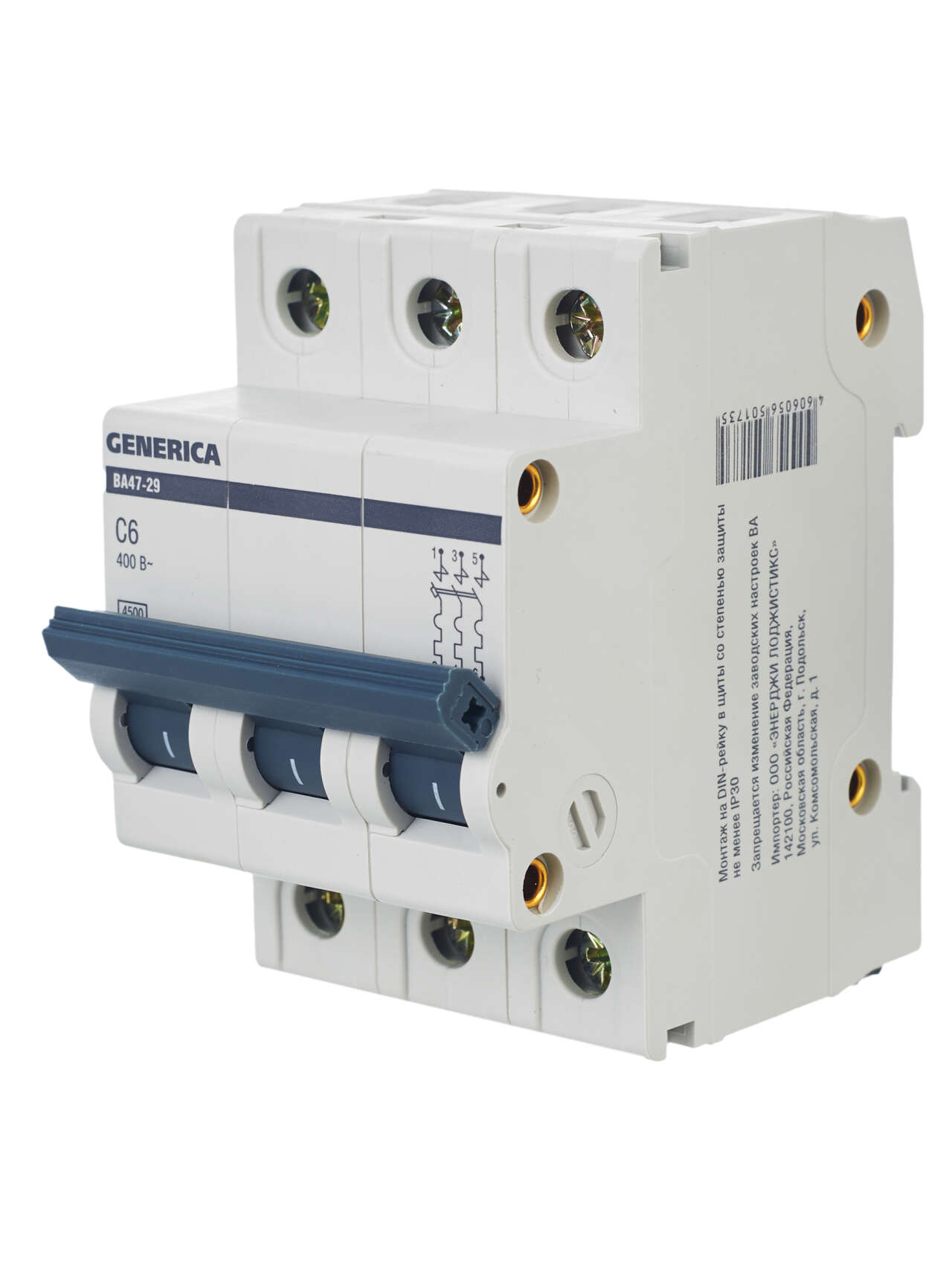

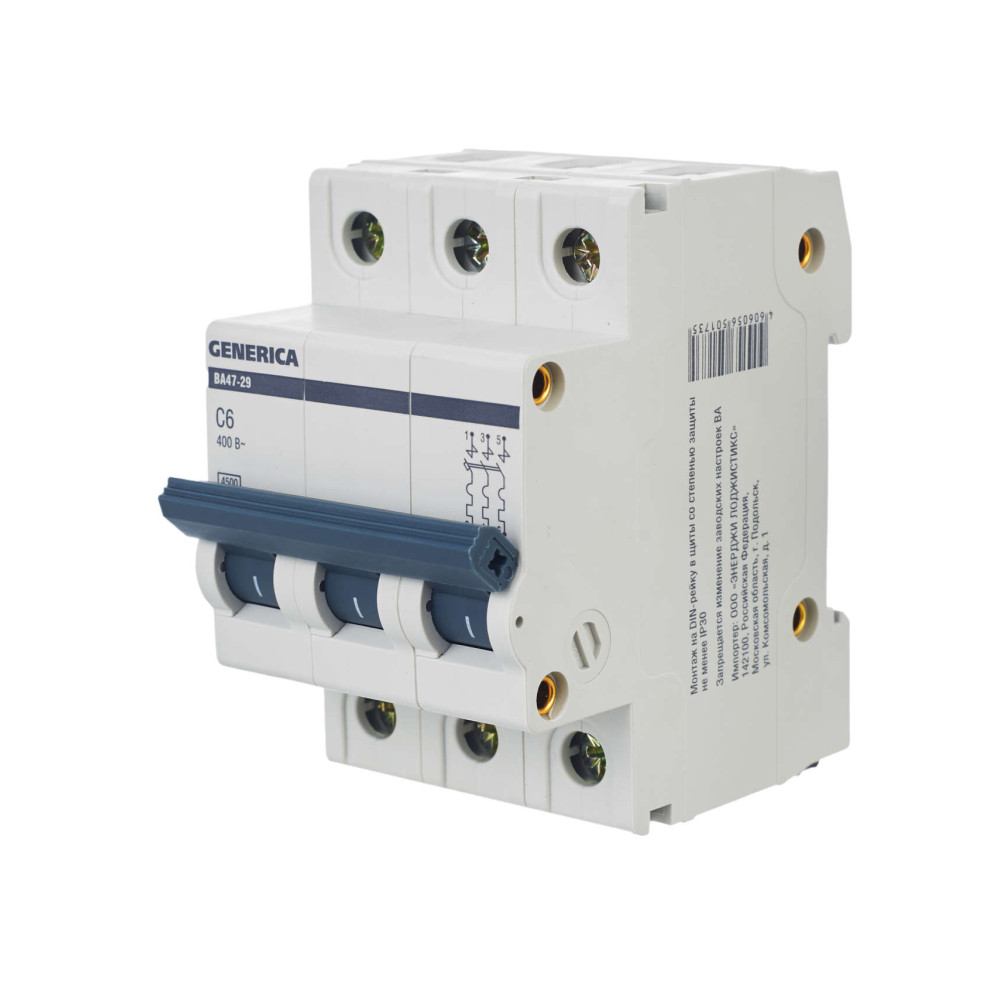

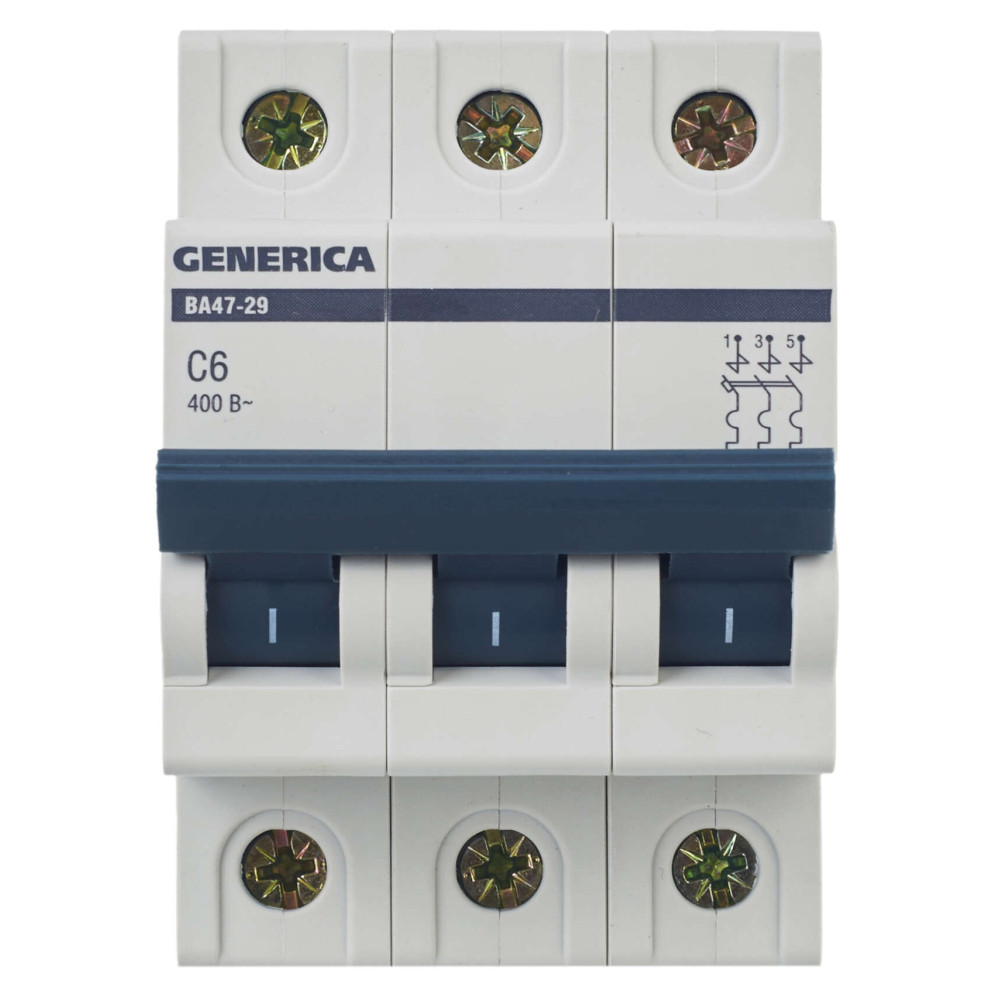

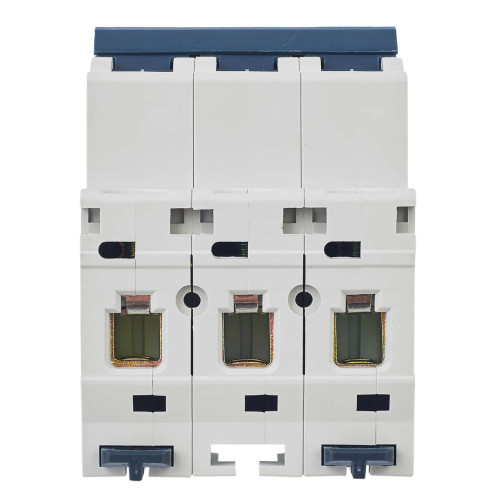

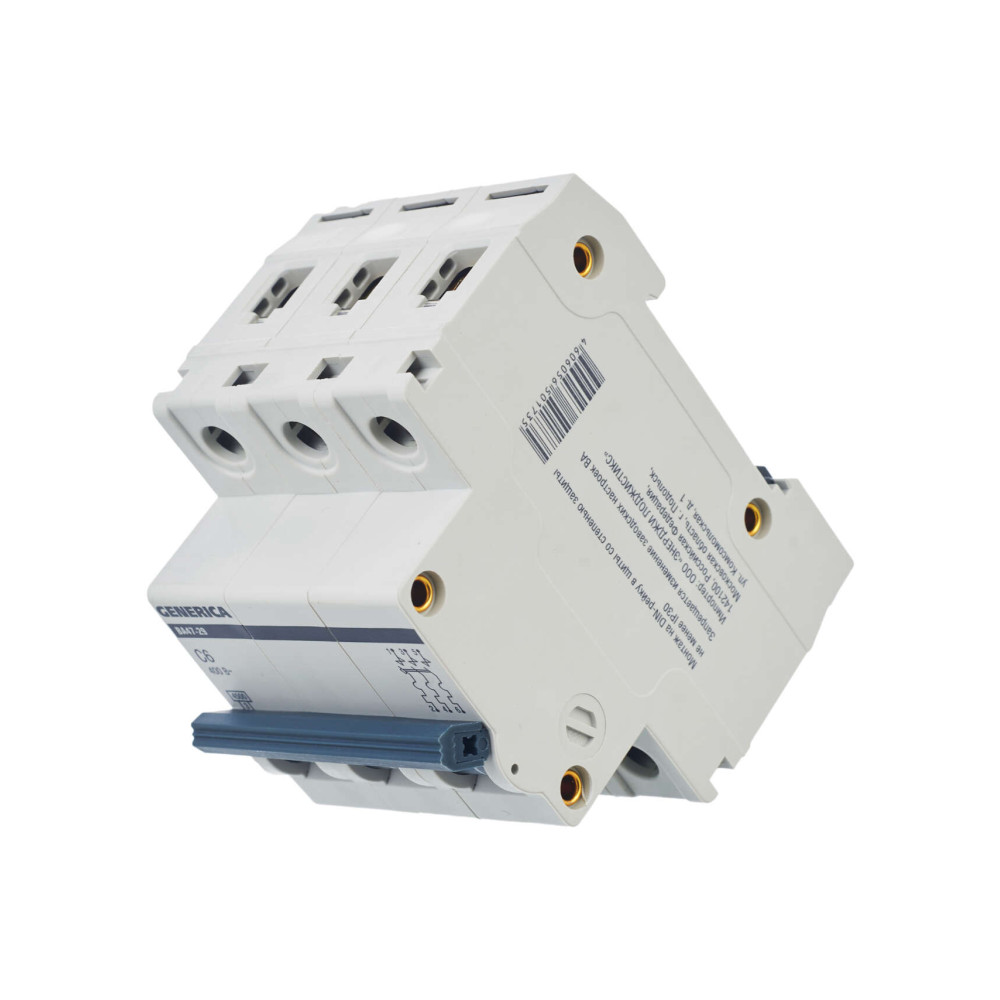

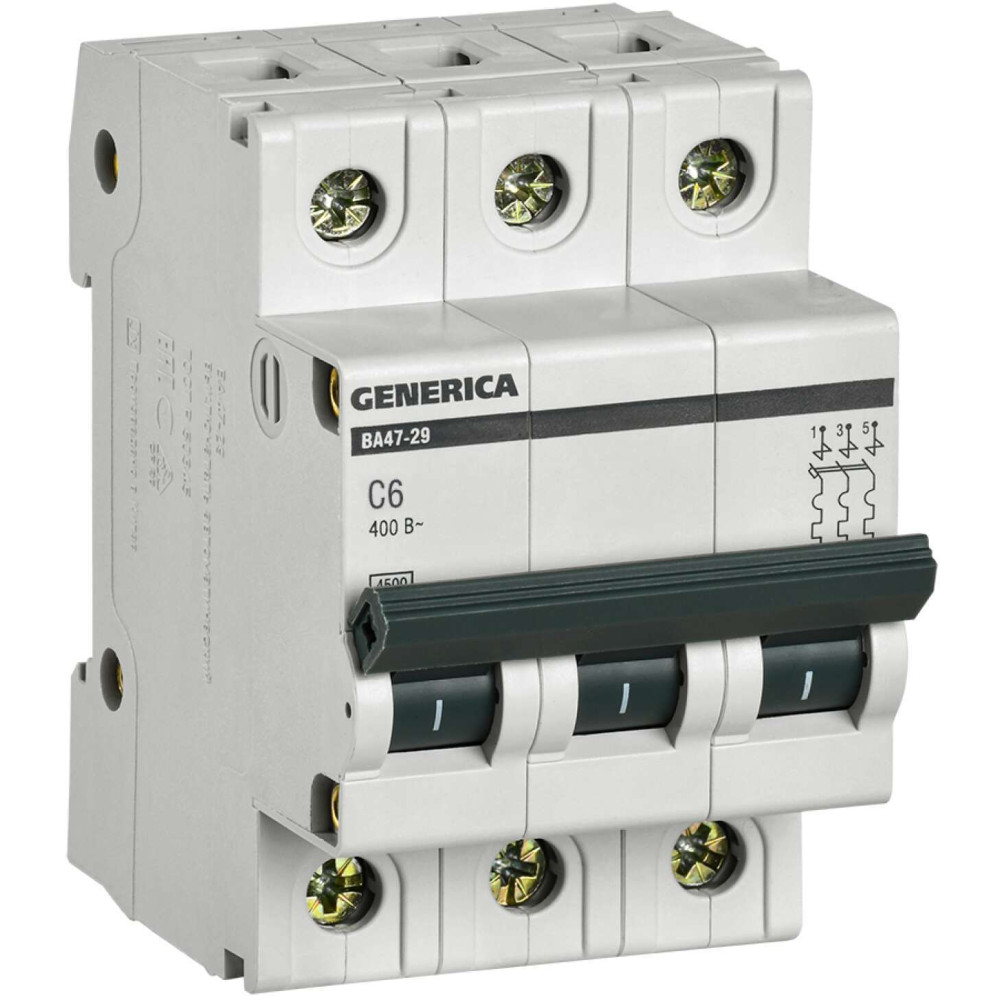

Автоматический выключатель ВА47-29 3Р 6А 4,5кА С GENERICA

MVA25-3-006-C

Описание
Характеристики

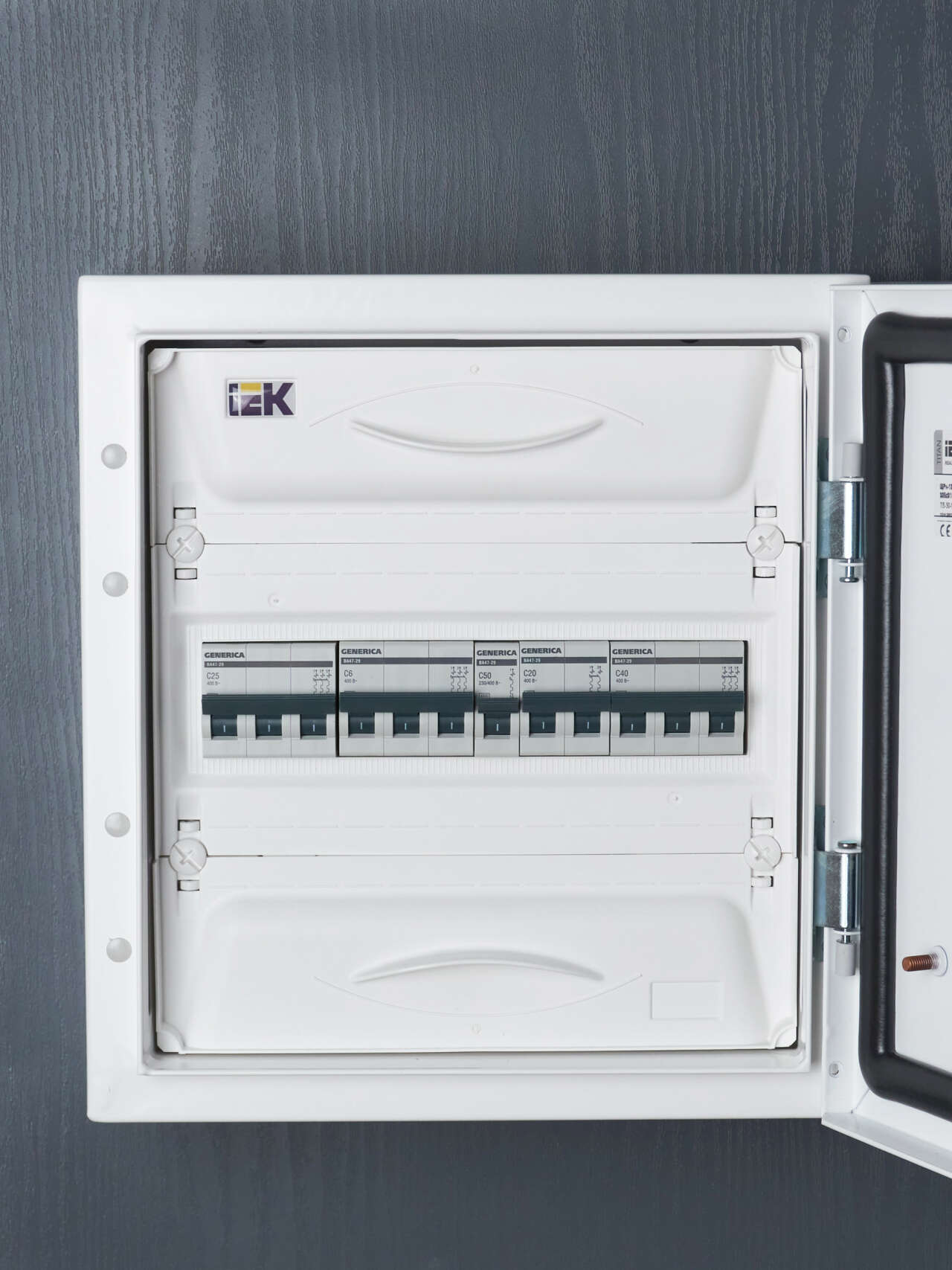

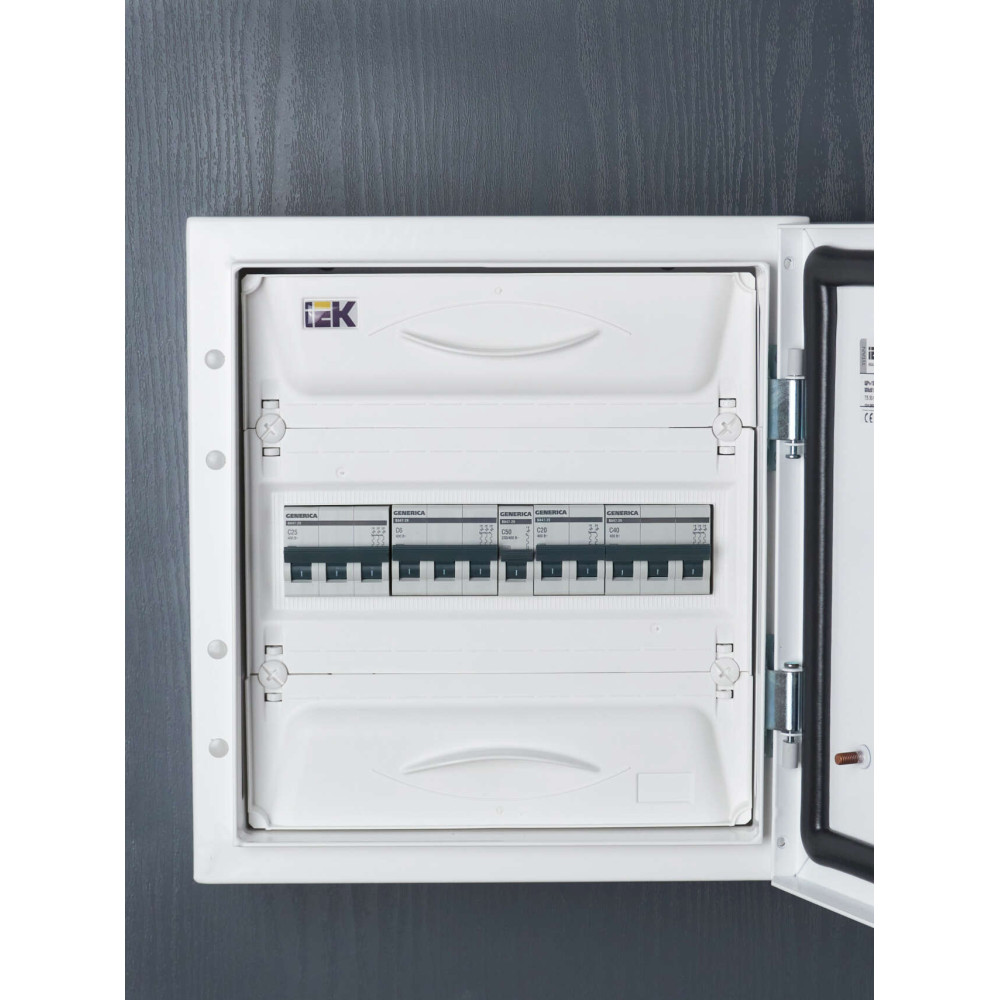

Автоматические выключатели ВА47-29 GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Аналоги: MVA20-3-006-C, MVA21-3-006-C-G

Преимущества

Два типа защиты от перегрузки и короткого замыкания.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность соединения шиной PIN.
Широкий диапазон рабочих температур от -40 до +50 °С.
Увеличенная рукоятка управления, облегчающая включение/выключение.

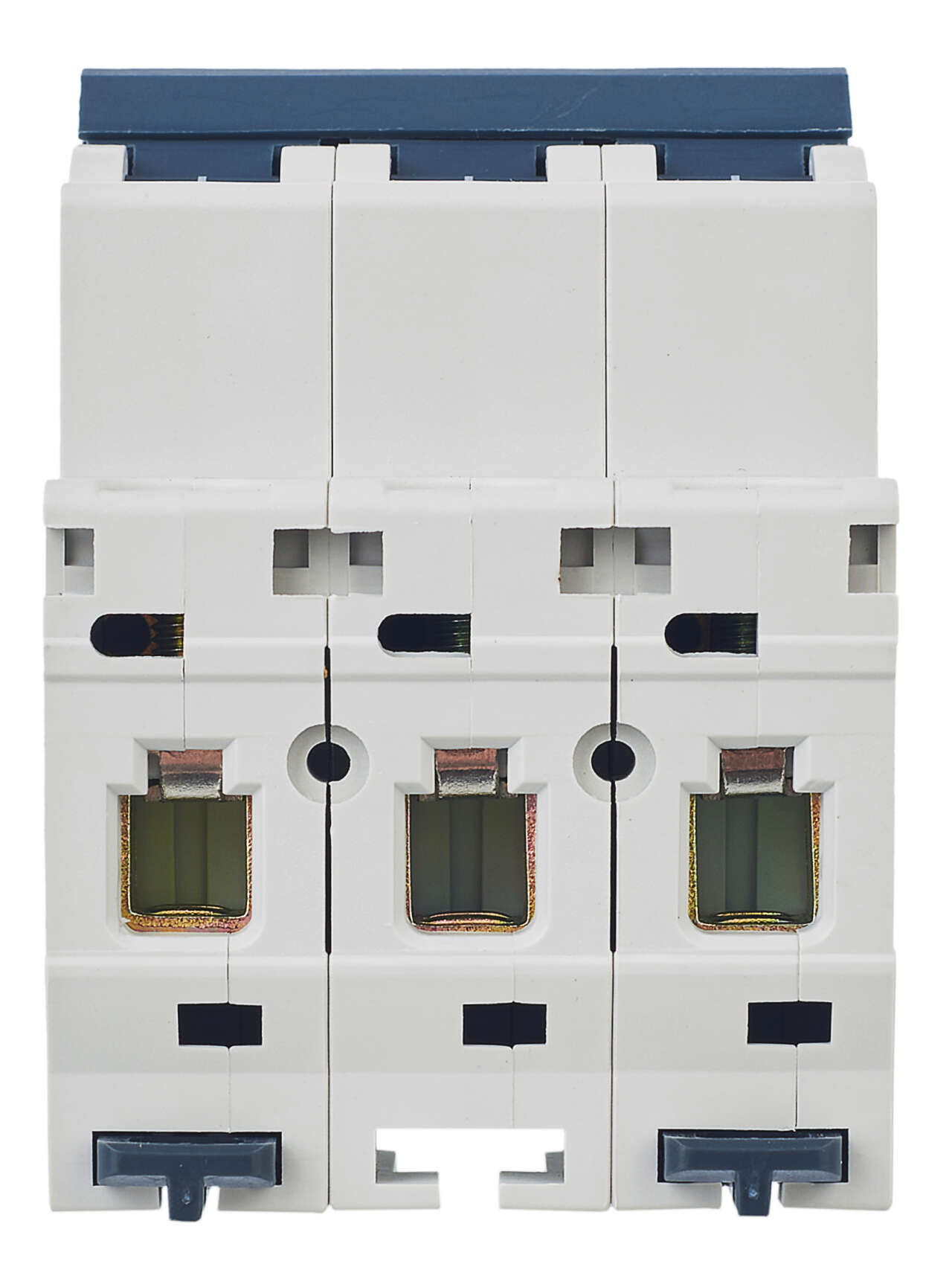

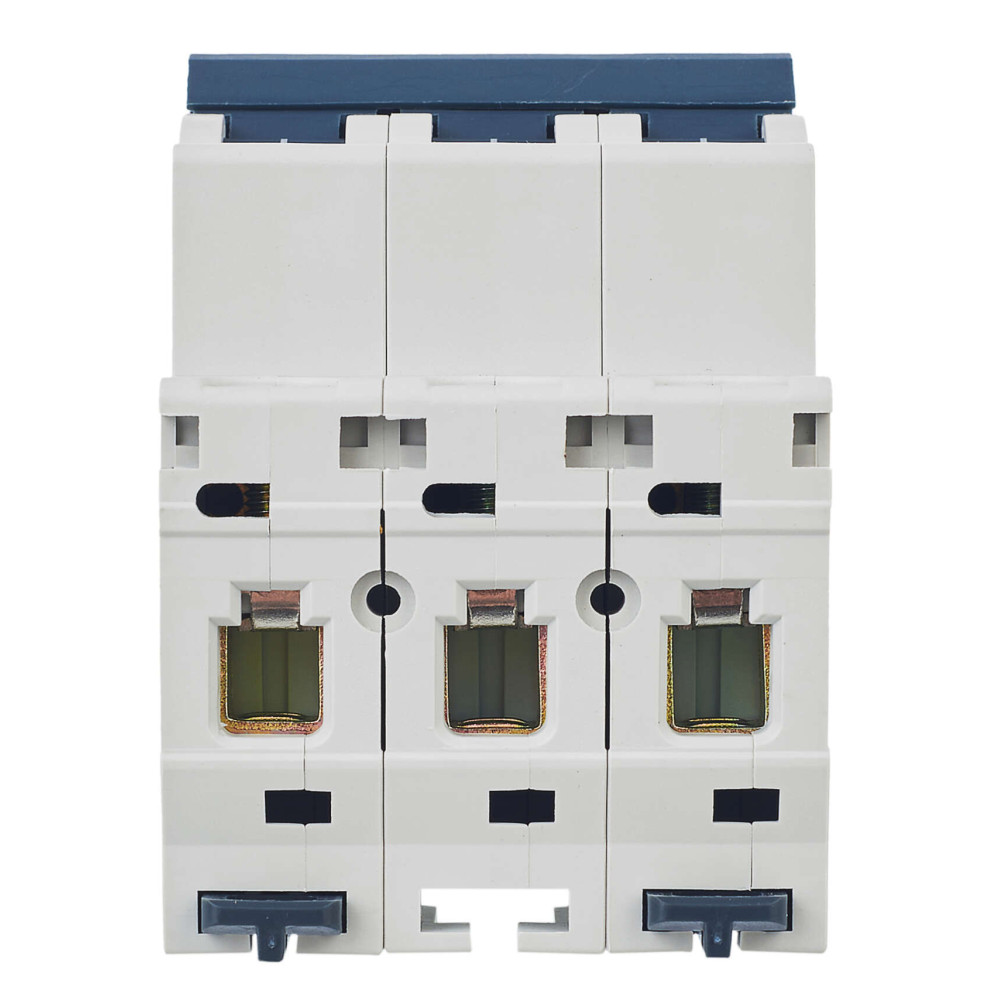

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

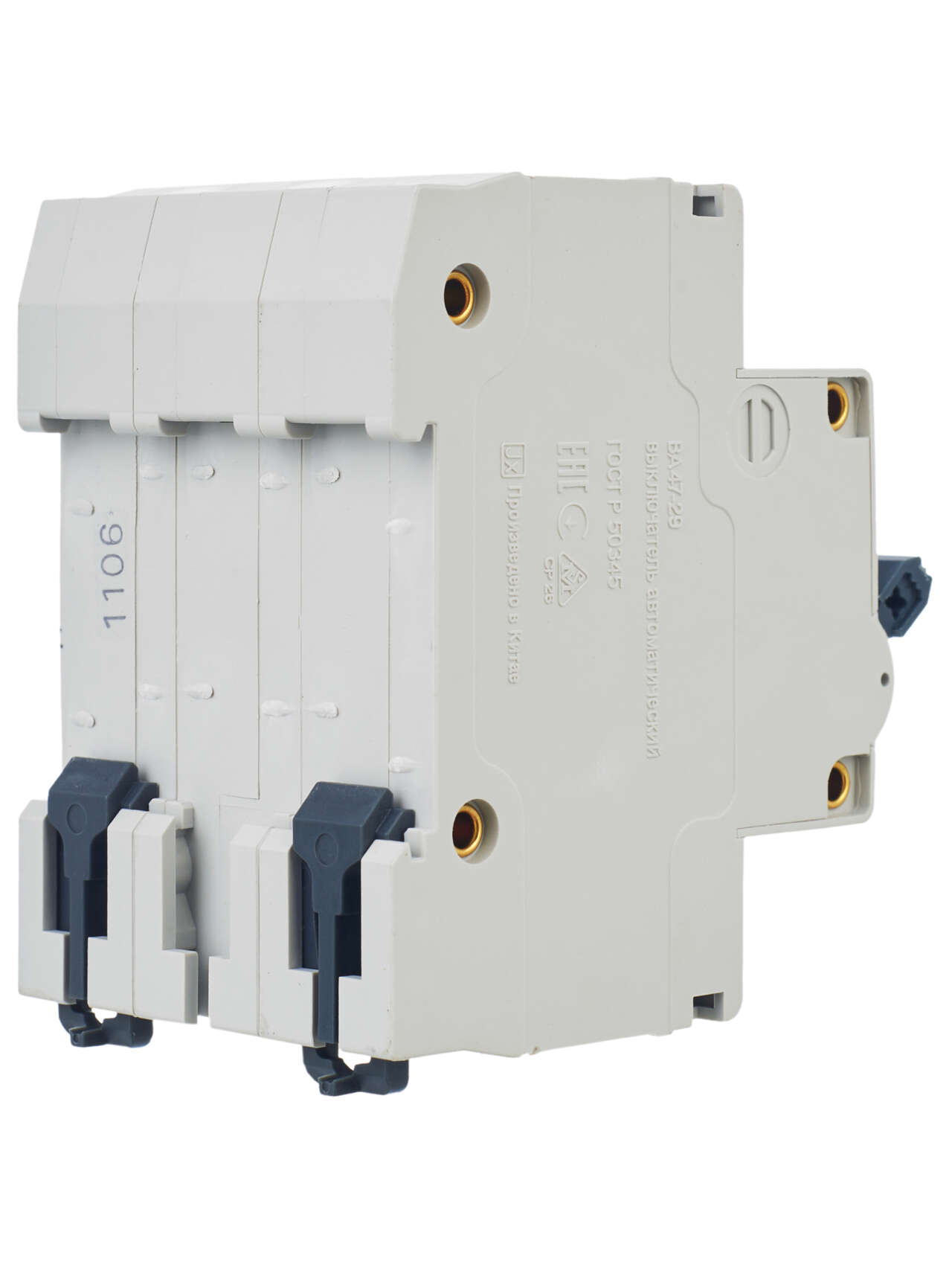

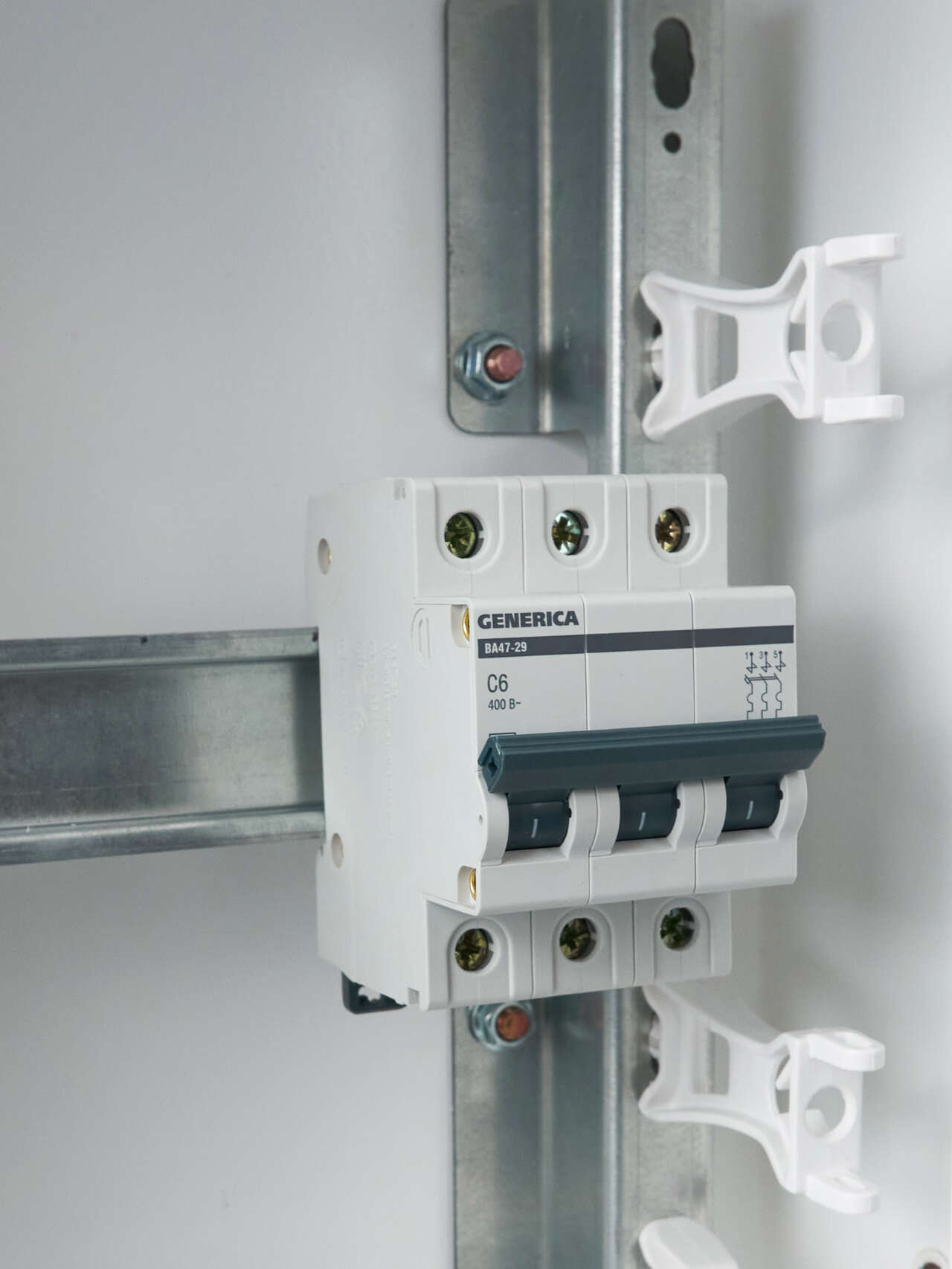

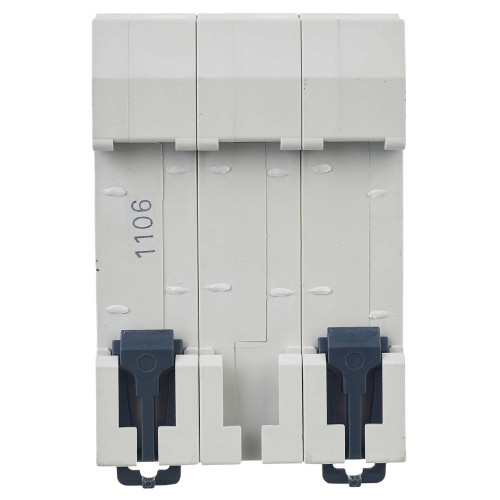

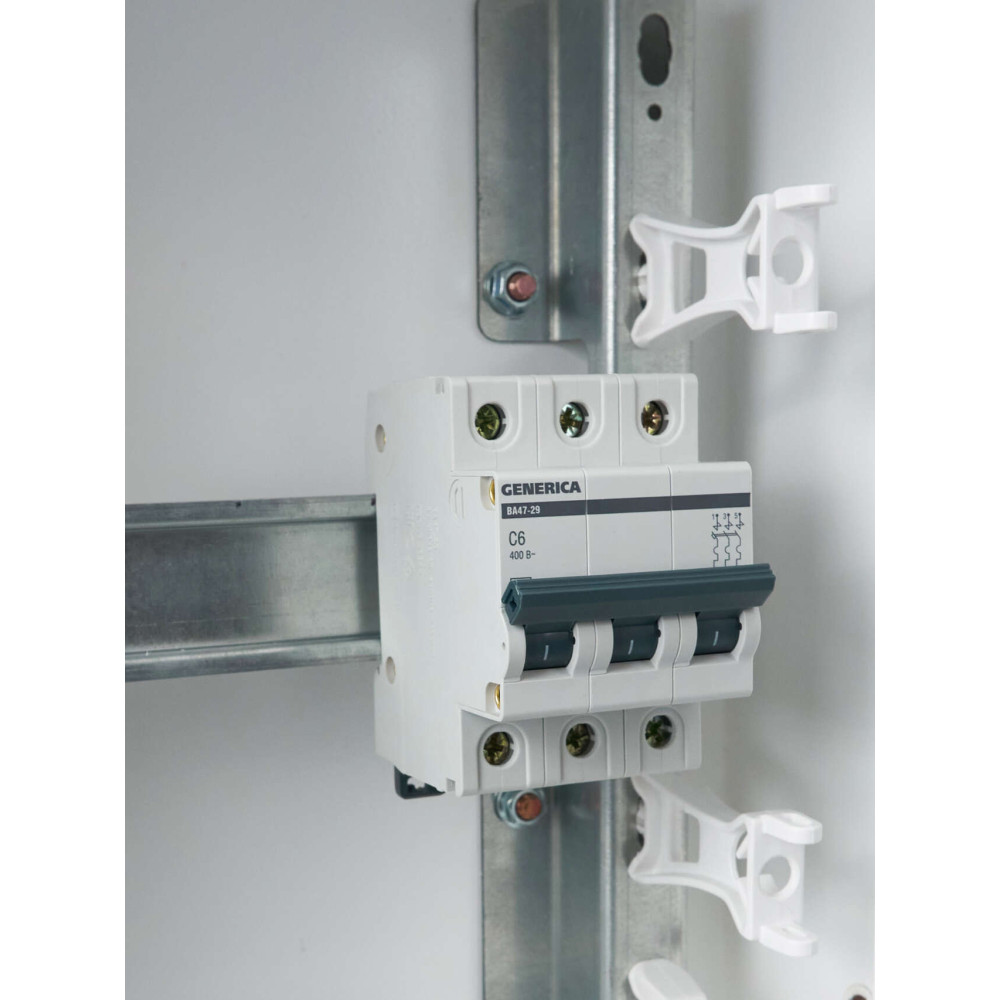

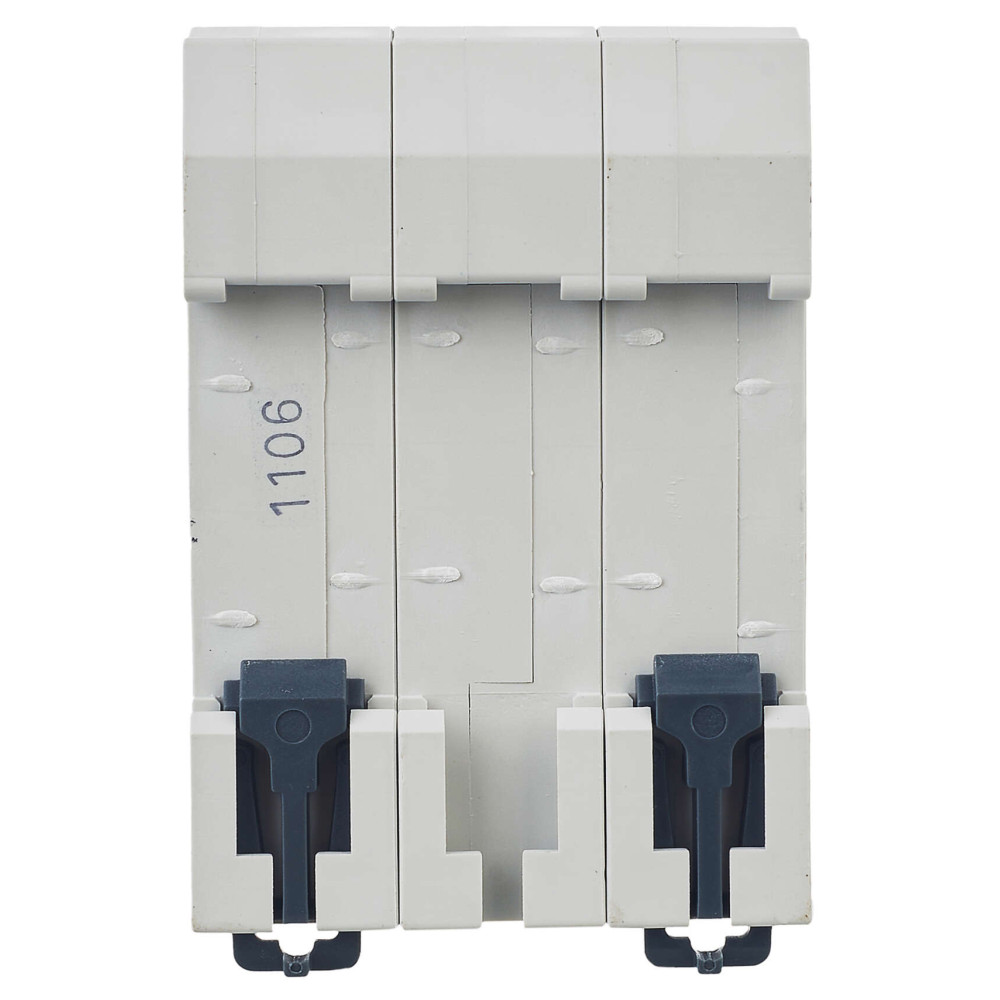

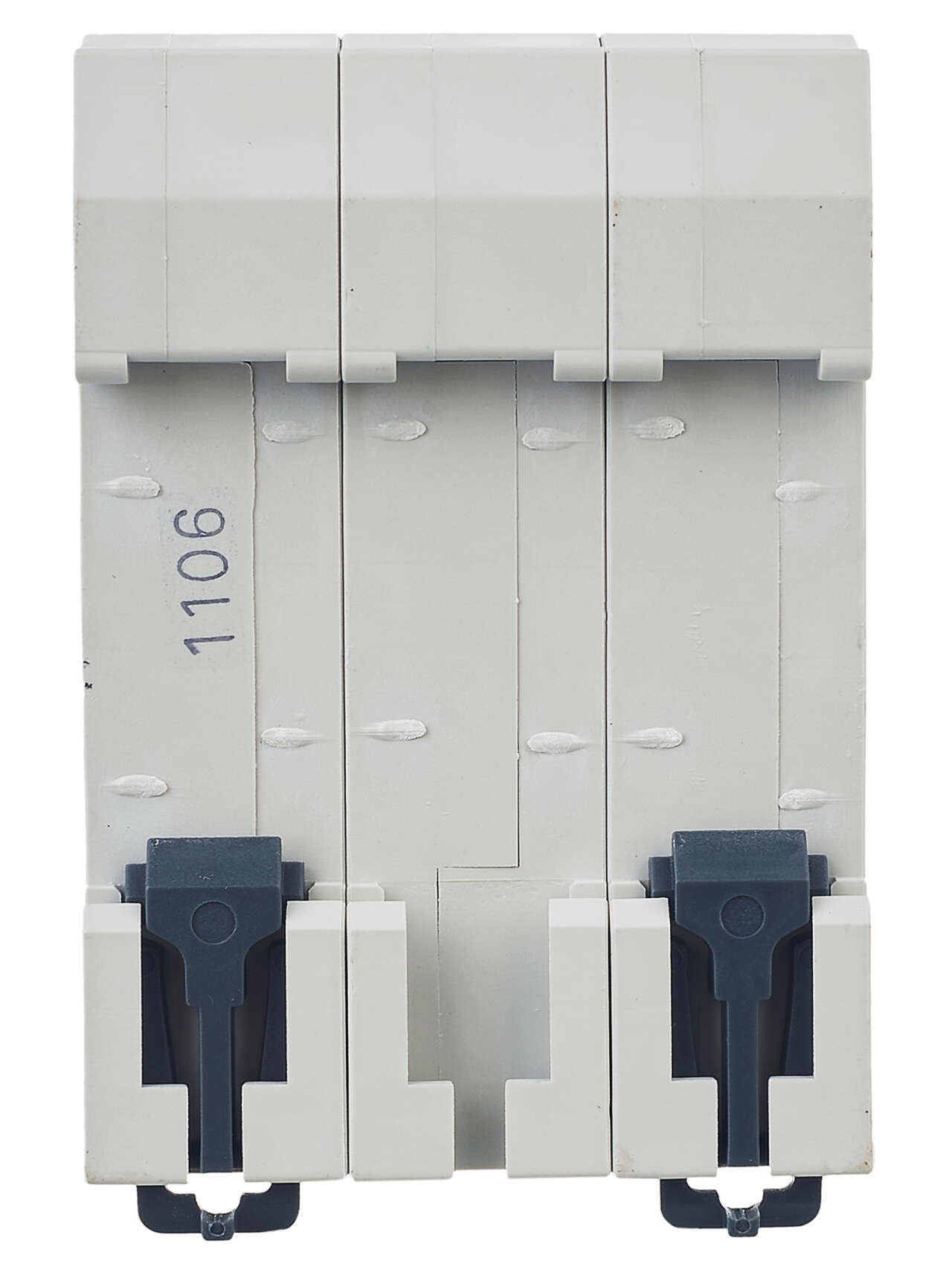

Крепления на DIN-рейке с помощью защелки.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы.

Увеличенная рукоятка управления, облегчающая включение и отключение изделия.

В конструкции выключателя присутствует дугогасительная камера, выполненная из девяти стальных пластин с антикоррозийным покрытием, скрепленных между собой пластинами из негорючего материала.

Неподвижный контакт выключателя оснащен специальной напайкой, выполненной из металла желтого цвета с покрытием белого цвета с серебристым блеском.

Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой антипрогарной пластины.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
GENERICA_VA47-29_passport_3.pdf

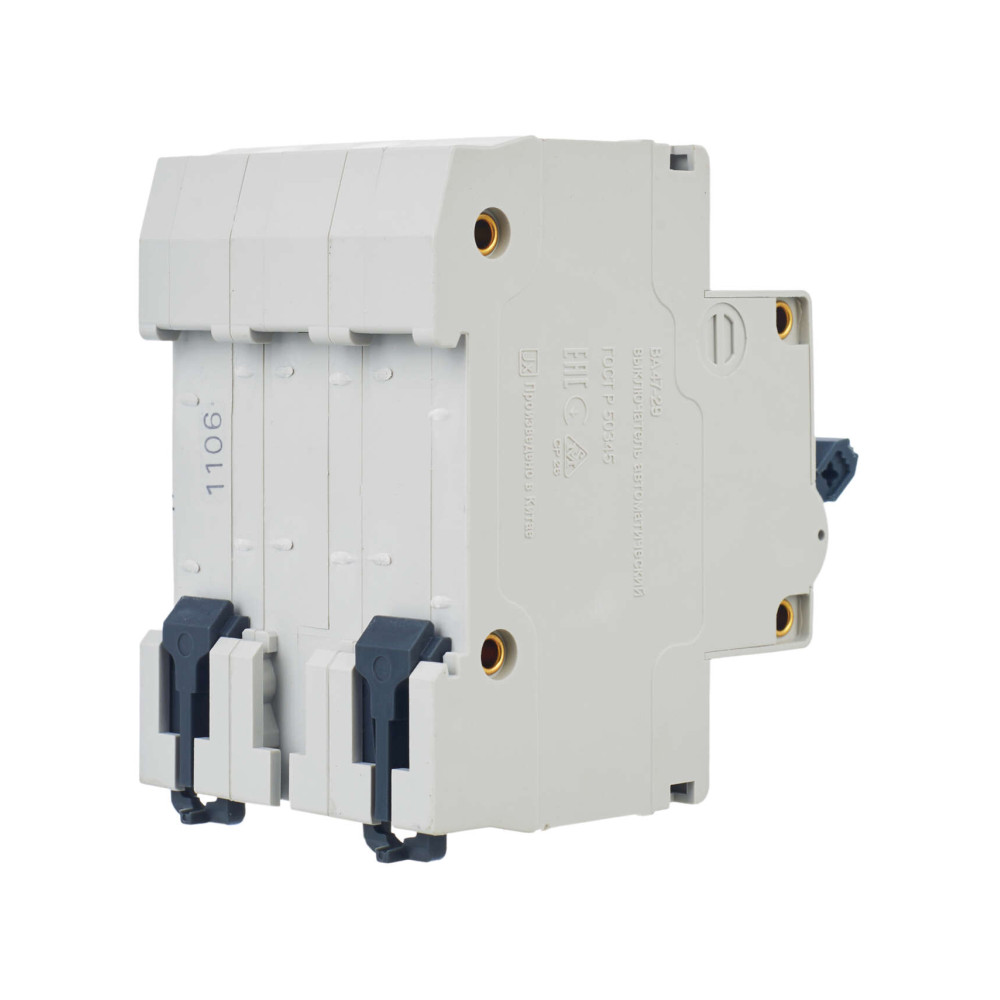

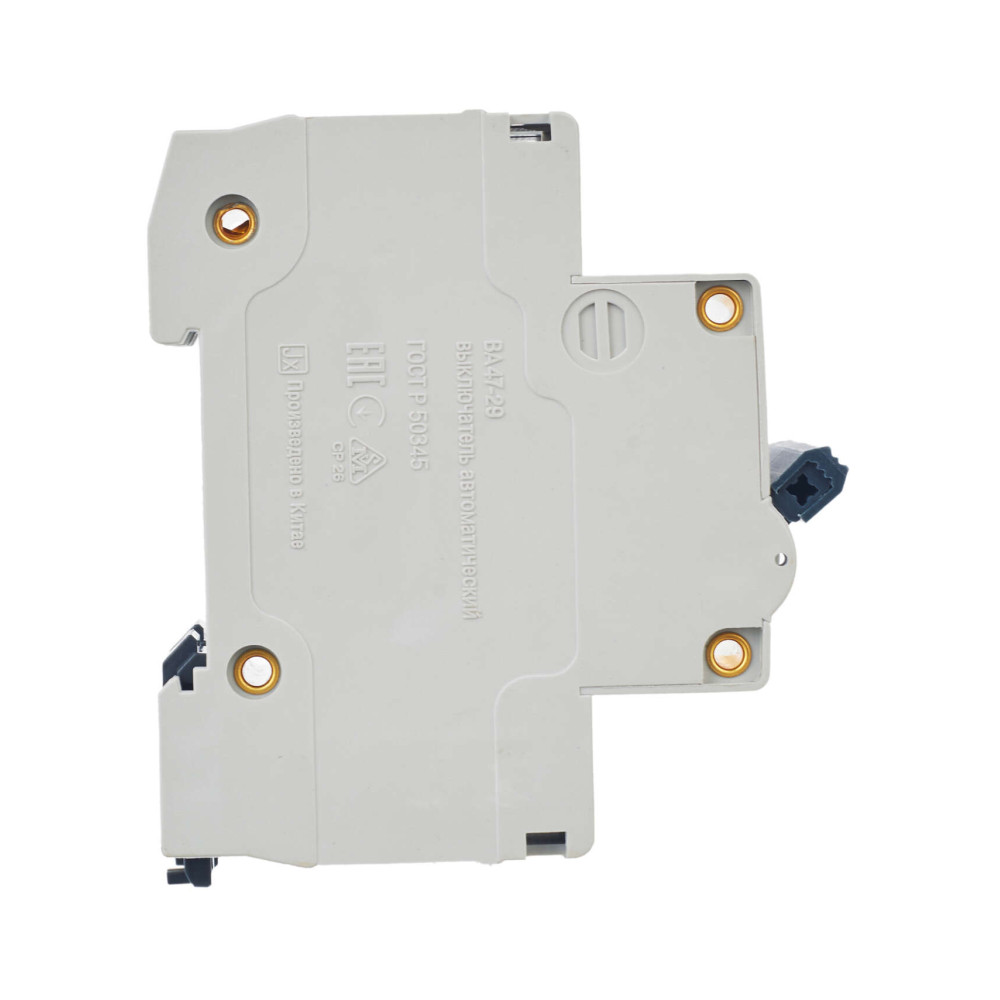

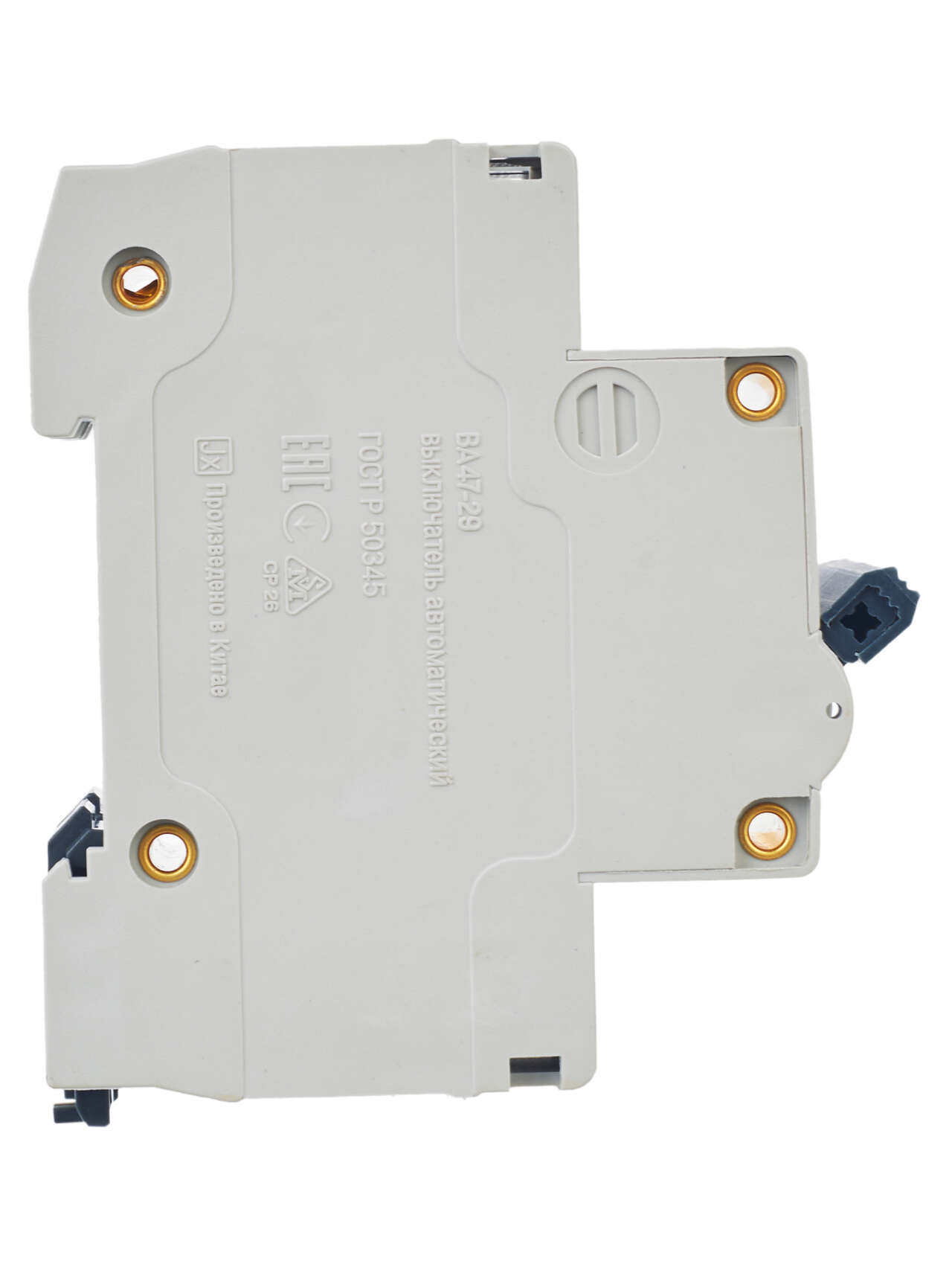

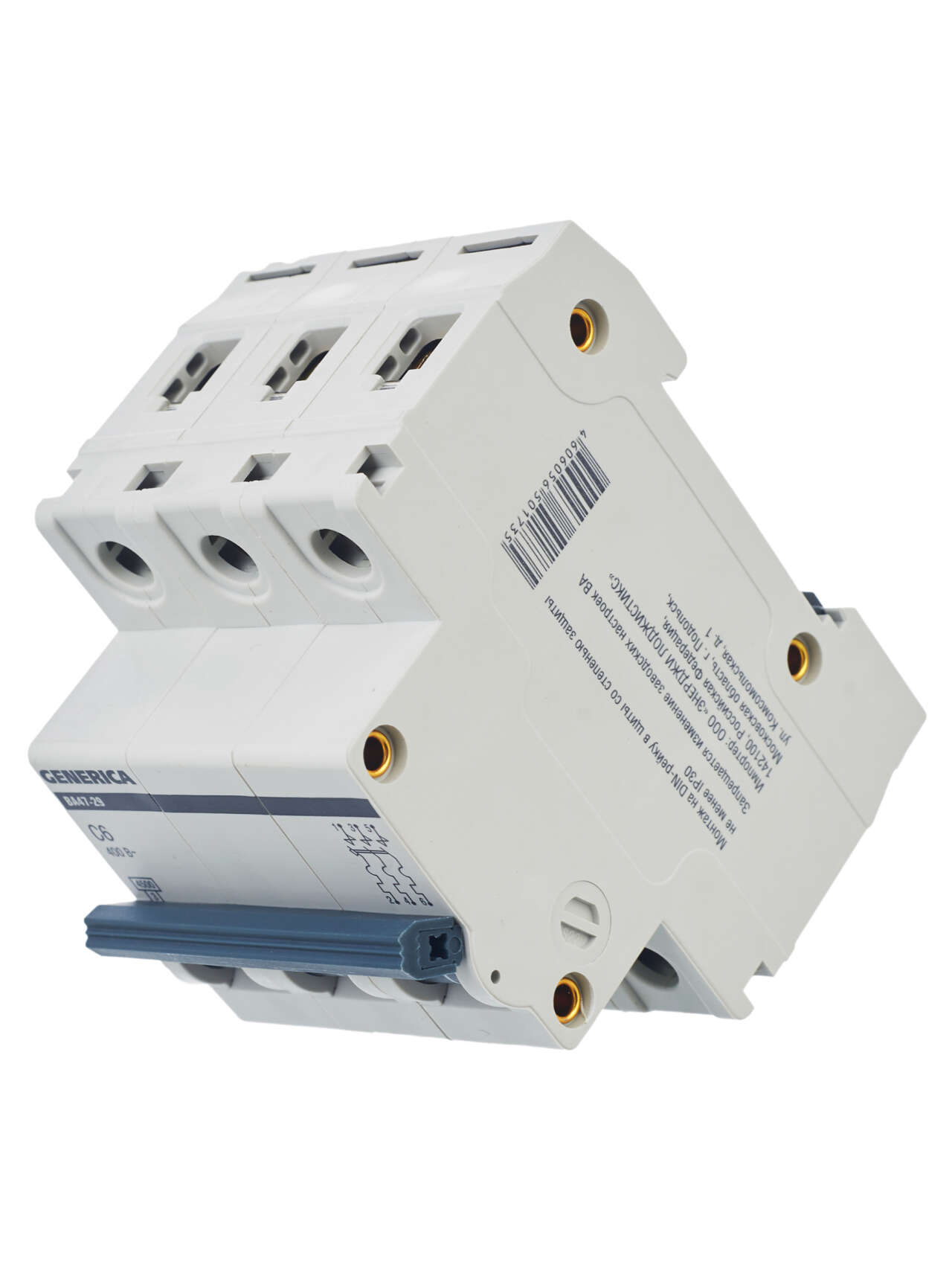

Дополнительные изображения

Модели для проектировщиков

База оборудования
01 01 Автоматические выключатели.zip

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	6.0	А
EF000228	Номинальное рабочее напряжение	400	В
EF000034	Частота	50	Гц
EF006064	Отключающая способность	4,5	кА
EF001391	Количество полюсов	3
EF000003	Тип монтажа	на DIN-рейку
IEK_F000695	Вес одного полюса	0,103	кг
IEK_F000020	Наличие теплового расцепителя	Да
EF002950	Ширина по количеству модульных расстояний	3
EF003978	Номин напряжение питания цепи управ Us AC 50 Гц	400	В
EF005387	Потери энергии	9.0	Вт
EF008148	Возможна дополнит комплектация	Да
EF008618	Общ количество полюсов	3
EF000889	Характеристика срабатывания - кривая тока	C
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	4.5	кА
EF005474	Степень защиты - IP	IP20
IEK_F000004	Климатическое исполнение	УХЛ4
EF000453	Режим работы	Продолжительный-S1
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	4.5	кА
EF000416	Частота	50	Гц
IEK_F000223	Мех износостойкость	20000	циклов
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF000187	Тип напряжения	Перемен./постоян. (AC/DC)
EF005548	Количество защищенных полюсов	3
IEK_F000946	Возможность присоединения шин	PIN (штырь)
EF000267	Макс сечение входящего кабеля	25	мм²
IEK_F000201	Электр износостойкость	6000	циклов
EF008799	Номин напряжение постоян тока - DC	48	В

Характеристики

class Модульный автоматический выключатель
Вес одного полюса 0,103
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь)
Гарантийный срок, Лет 5
Климатическое исполнение УХЛ4
Количество защищенных полюсов 3
Количество полюсов 3
Макс сечение входящего кабеля 25
Мех износостойкость 20000
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Номин напряжение питания цепи управ Us AC 50 Гц 400
Номин напряжение постоян тока - DC 48
Номин отключающая способность при коротком замыкании EN 60898 пр 4.5
Номин отключающая способность при коротком замыкании EN 60898 пр 4.5
Номинальное рабочее напряжение 400
Номинальный ток 6.0
Общ количество полюсов 3
Отключающая способность 4,5
Потери энергии 9.0
Режим работы Продолжительный-S1
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Тип напряжения Перемен./постоян. (AC/DC)
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока C
Частота 50,50
Ширина по количеству модульных расстояний 3
Электр износостойкость 6000

В наличии на складе: Ожидается поступление

430р.

Ожидается поступление
Код товара: MVA25-3-006-C
Артикул: MVA25-3-006-C
