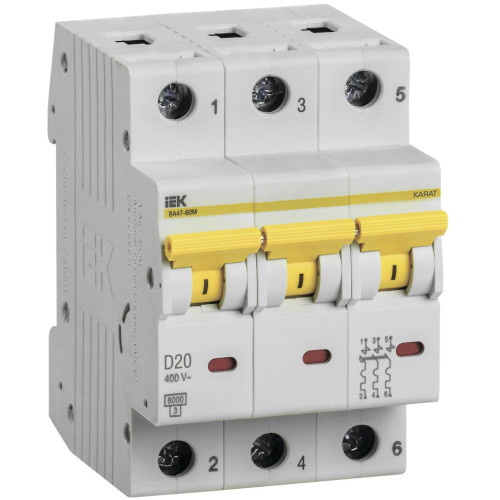

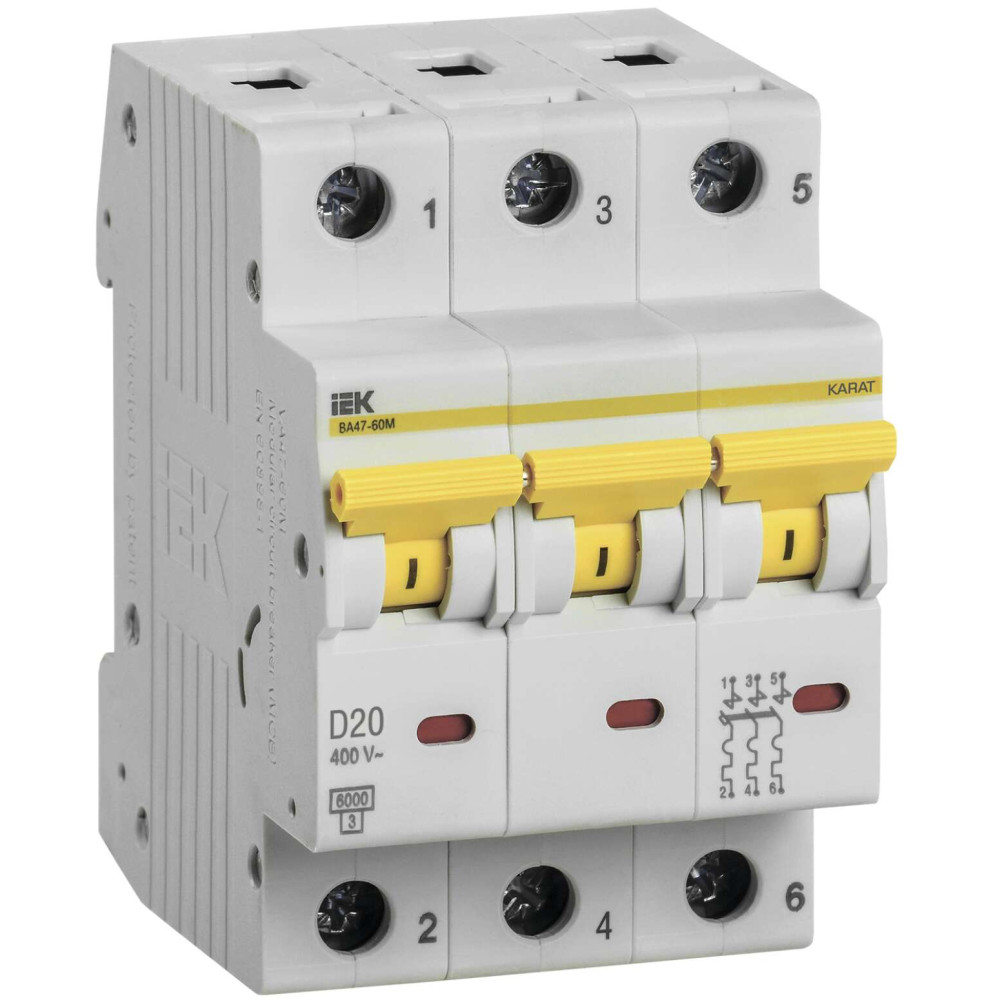

KARAT Автоматический выключатель ВА47-60M 3P D 20А 6кА IEK
1273-MVA31-3-020-D
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей.
Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Преимущества
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.
Документация
Сертификаты
Схемы подключения
Дополнительные изображения
- Изображение
VA47-60M_passport_G.jpg - Инструкция по использованию таблиц селективности
Instrukciya_po_ispolzovaniyu_tablic_selektivnosti.pdf - Изображение
VA47-60M_passport_S.jpg - Таблицы селективности 02 с 01
Tablica_selektivnosti_02_s_01.xlsx - Изображение
VA47-60M_KARAT_passp_ru_eng_4_S.jpg - Изображение
VA47-60M_KARAT_passp_ru_eng_4_G.jpg - Таблицы селективности 01
Tablica_selektivnosti_01.xlsx - Изображение
listovka_VA47-60M.pdf
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Модульный автоматический выключатель
- Вес одного полюса ≤ 0,2
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь), FORK (вилка)
- Время срабатывания расцепителя в зоне КЗ tm 0,1
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Климатическое исполнение УХЛ4
- Количество защищенных полюсов 3
- Количество полюсов 3
- Количество силовых полюсов 3
- Макс сечение входящего кабеля 25
- Мех износостойкость ≥ 20000
- Монтажная глубина - ниши 71
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
- Номин раб напряжение 400
- Общ количество полюсов 3
- Отключающая способность по EN 60898 6
- Потери энергии 13.5
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Сфера применения Промышленное и бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки 35x7.5
- Тип напряжения Перемен./постоян. (AC/DC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока D
- Частота 50,50
- Ширина по количеству модульных расстояний 3
- Электр износостойкость ≥ 8000
В наличии на складе: 261 шт.
1500.00р.
- На складе
- Код товара: MVA31-3-020-D
- Артикул: 1273-MVA31-3-020-D
