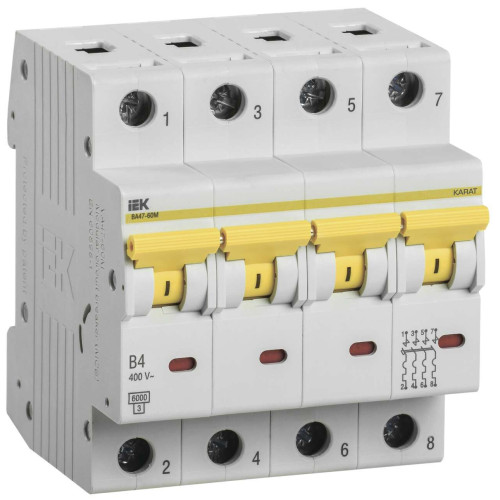

KARAT Автоматический выключатель ВА47-60M 4P B 4А 6кА IEK

MVA31-4-004-B

Описание
Характеристики

Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.

Преимущества

Два типа защиты от сверхтоков – тепловая и электромагнитная.
Широкая рукоятка для удобства включения/выключения автоматического выключателя.
Защелка на DIN-рейку с двойным фиксированным положением.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Широкий диапазон рабочих температур от -40°С до +50°С.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
VA47-60M_KARAT_passp_ru_eng_7.pdf

Схемы подключения

Дополнительные изображения

Информационные материалы

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	4.0	А
EF000228	Номинальное рабочее напряжение	400	В
EF000889	Характеристика срабатывания - кривая тока	B
EF006064	Отключающая способность	6	кА
EF001391	Количество полюсов	4
EF000187	Тип напряжения	Перемен./постоян. (AC/DC)
IEK_F000006	Сфера применения	Промышленное и бытовое
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	6.0	кА
EF005548	Количество защищенных полюсов	4
EF005387	Потери энергии	12.0	Вт
EF008148	Возможна дополнит комплектация	Да
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	6.0	кА
IEK_F000201	Электр износостойкость	≥ 8000	циклов
EF000416	Частота	50	Гц
IEK_F000695	Вес одного полюса	≤ 0,2	кг
IEK_F000016	Тип монтажной рейки	35x7.5
IEK_F000005	Количество силовых полюсов	4
EF000267	Макс сечение входящего кабеля	25	мм²
IEK_F000021	Наличие электромагнитного расцепителя	Да
IEK_F000946	Возможность присоединения шин	PIN (штырь), FORK (вилка)
EF003961	Тип подключения	Винтовое соединение
IEK_F000012	Время срабатывания расцепителя в зоне КЗ tm	0,1	с
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF002568	Класс токоограничения	3
IEK_F000020	Наличие теплового расцепителя	Да
EF000218	Монтажная глубина - ниши	71	мм
IEK_F000022	Наличие электронного расцепителя	Нет
IEK_F000004	Климатическое исполнение	УХЛ4
IEK_F000223	Мех износостойкость	≥ 20000	циклов
EF005474	Степень защиты - IP	IP20
EF002950	Ширина по количеству модульных расстояний	4
IEK_F000015	Наличие взрывозащиты	Без взрывозащиты
IEK_F000023	Наличие дифференциального расцепителя	Нет
EF000034	Частота	50	Гц
EF000003	Тип монтажа	на DIN-рейку
EF008618	Общ количество полюсов	4

Характеристики

class Модульный автоматический выключатель
Вес одного полюса ≤ 0,2
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне КЗ tm 0,1
Гарантийный срок, Лет 10
Класс токоограничения 3
Климатическое исполнение УХЛ4
Количество защищенных полюсов 4
Количество полюсов 4
Количество силовых полюсов 4
Макс сечение входящего кабеля 25
Мех износостойкость ≥ 20000
Монтажная глубина - ниши 71
Наличие взрывозащиты Без взрывозащиты
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
Номинальное рабочее напряжение 400
Номинальный ток 4.0
Общ количество полюсов 4
Отключающая способность 6
Потери энергии 12.0
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Сфера применения Промышленное и бытовое
Тип монтажа на DIN-рейку
Тип монтажной рейки 35x7.5
Тип напряжения Перемен./постоян. (AC/DC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока B
Частота 50,50
Ширина по количеству модульных расстояний 4
Электр износостойкость ≥ 8000
