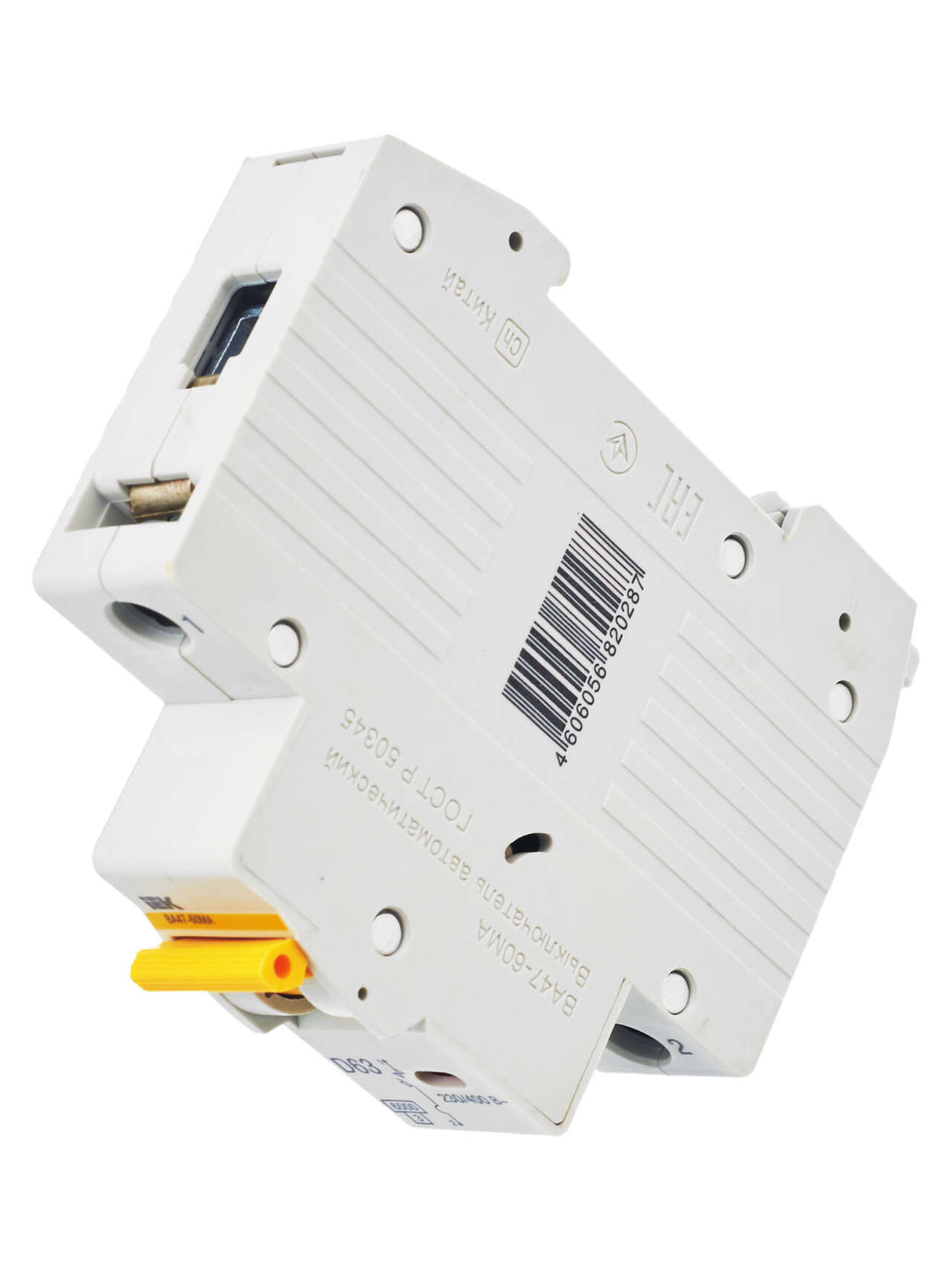

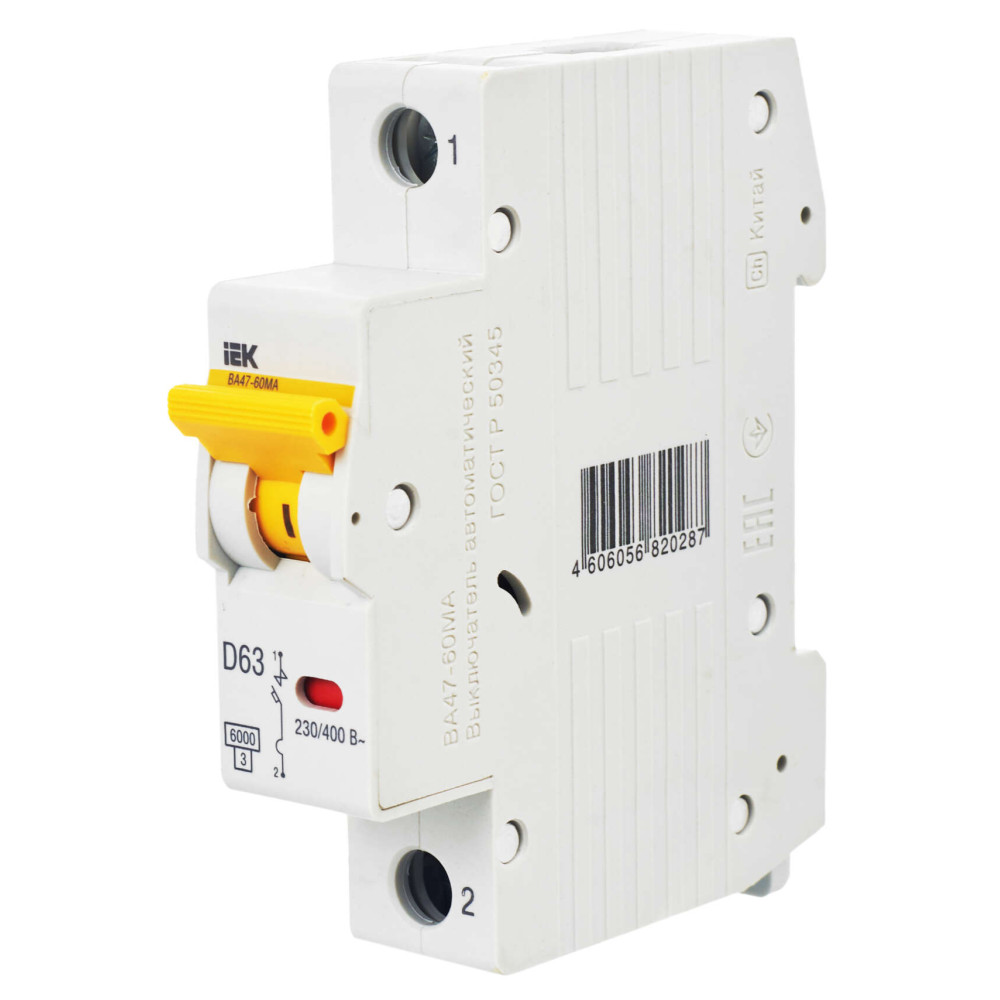

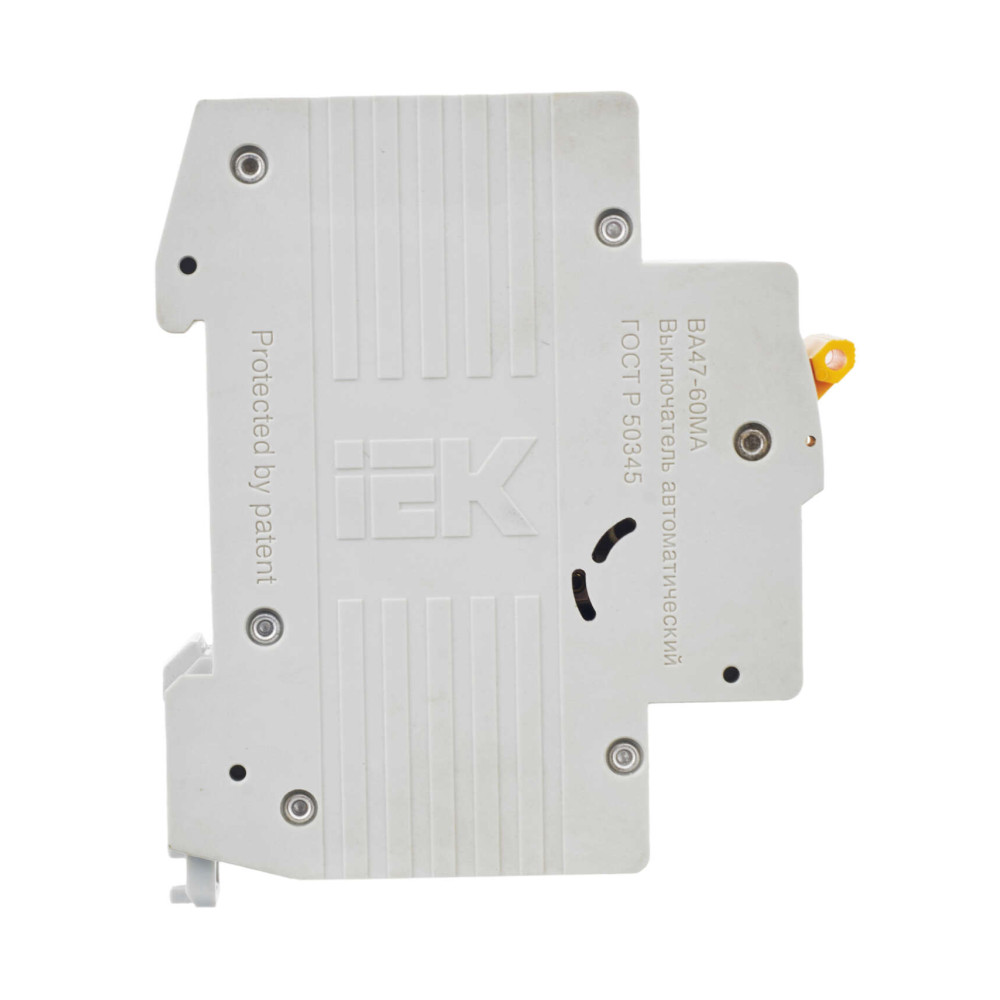

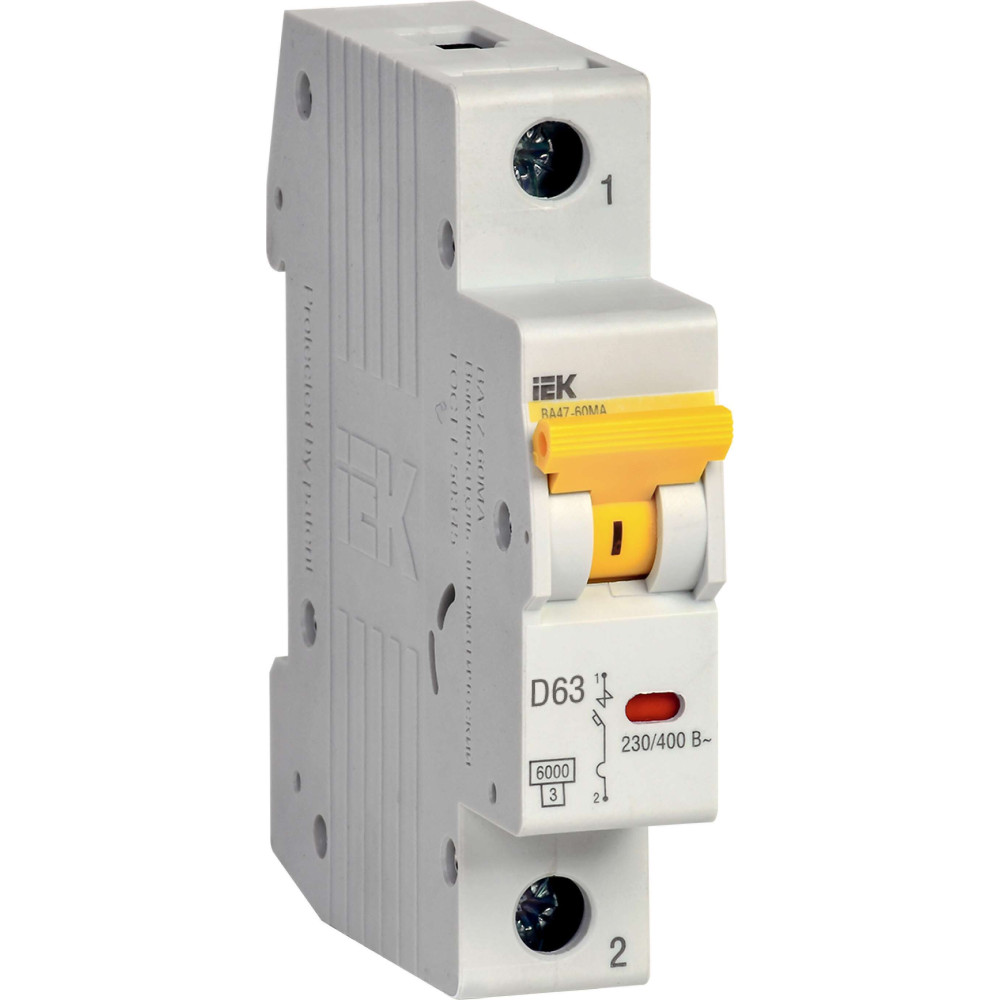

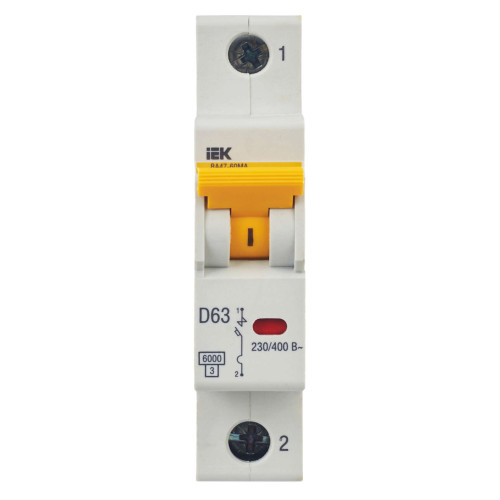

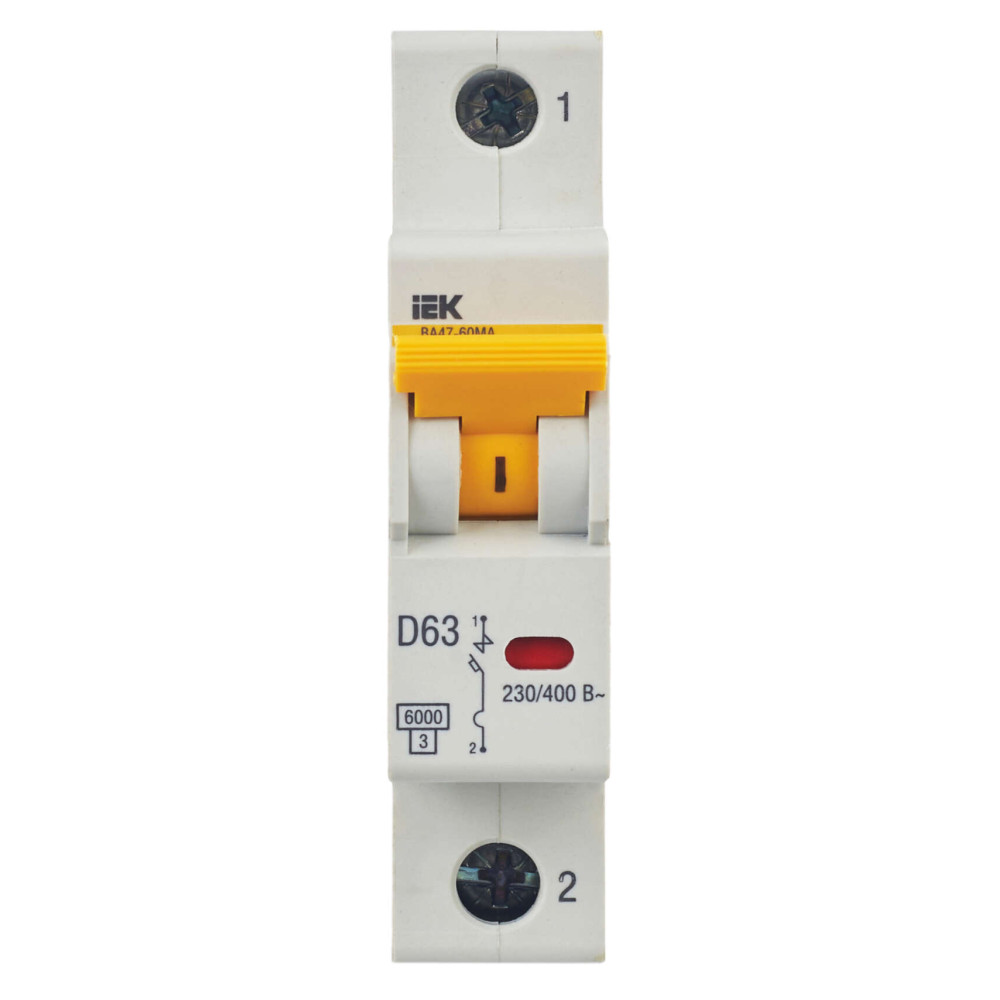

Автоматический выключатель ВА47-60МА без теплового расцепителя 1P 63А 6кА D IEK

1338-MVA33-1-063-D

Описание
Характеристики

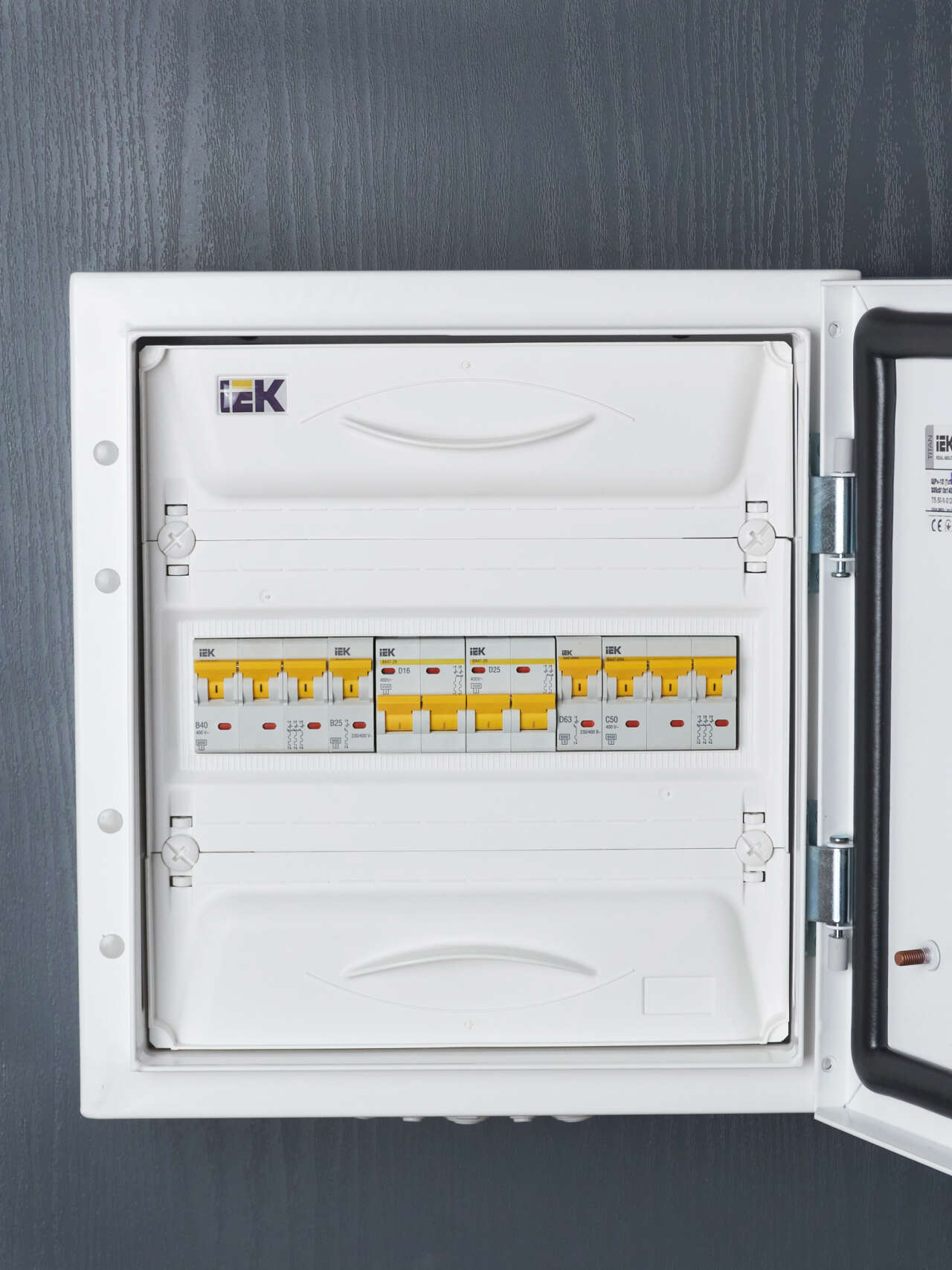

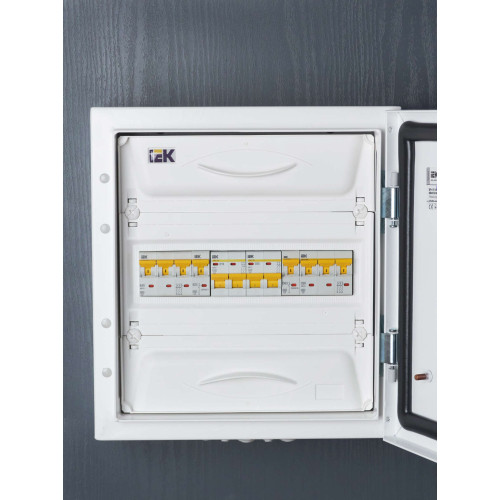

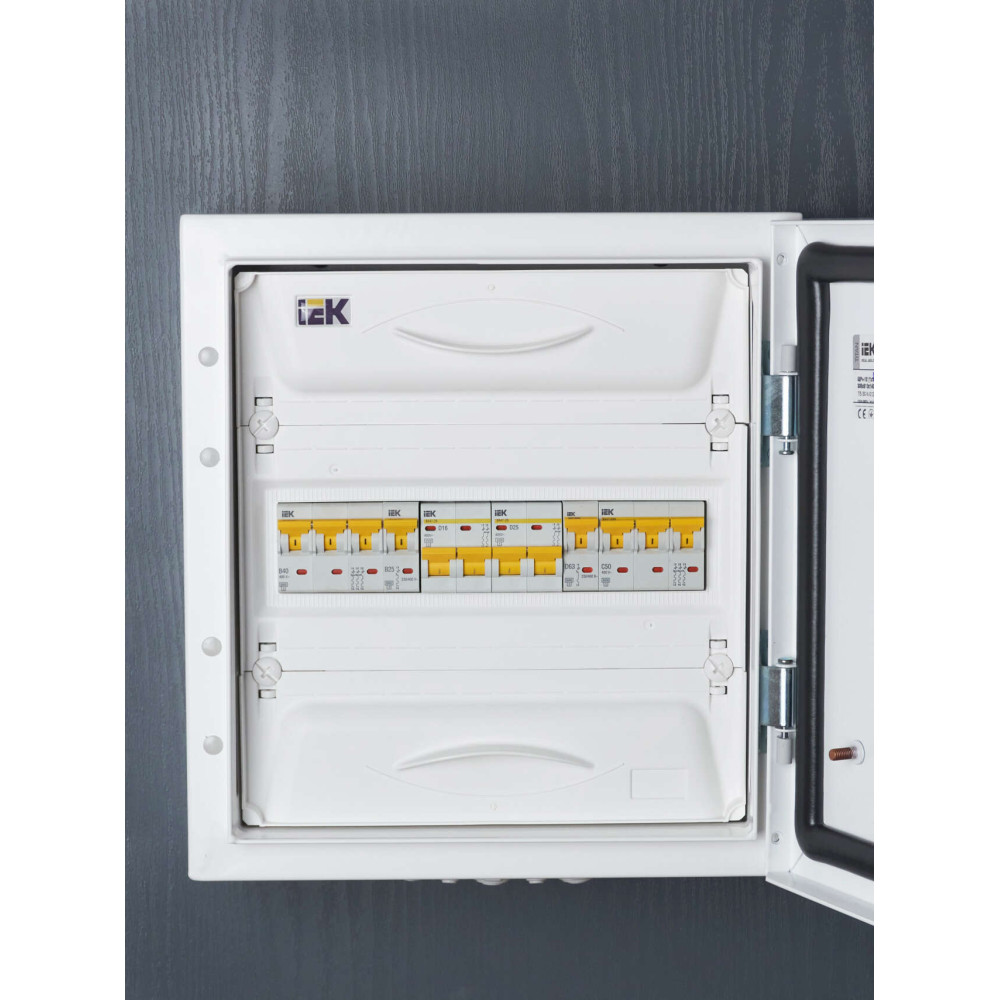

Автоматические выключатели без тепловой защиты служат для защиты системы от короткого замыкания. Применяются на объектах, где есть системы аварийной вентиляции и пожаротушения. Область применения: - распределительные щиты - вводно-распределительные устройства - распределительные панели

Преимущества

Электромагнитная защита от сверхтоков.
Широкая рукоятка для удобства включения/выключения автоматического выключателя.

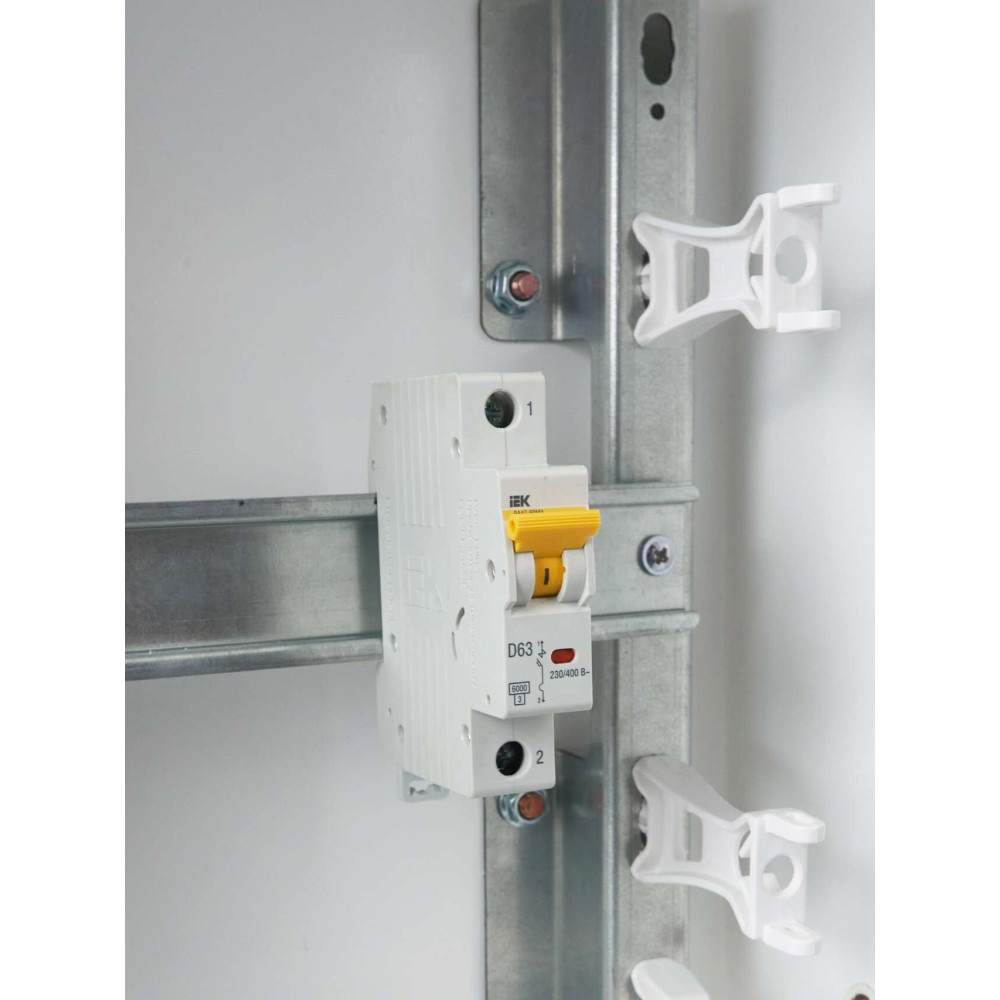

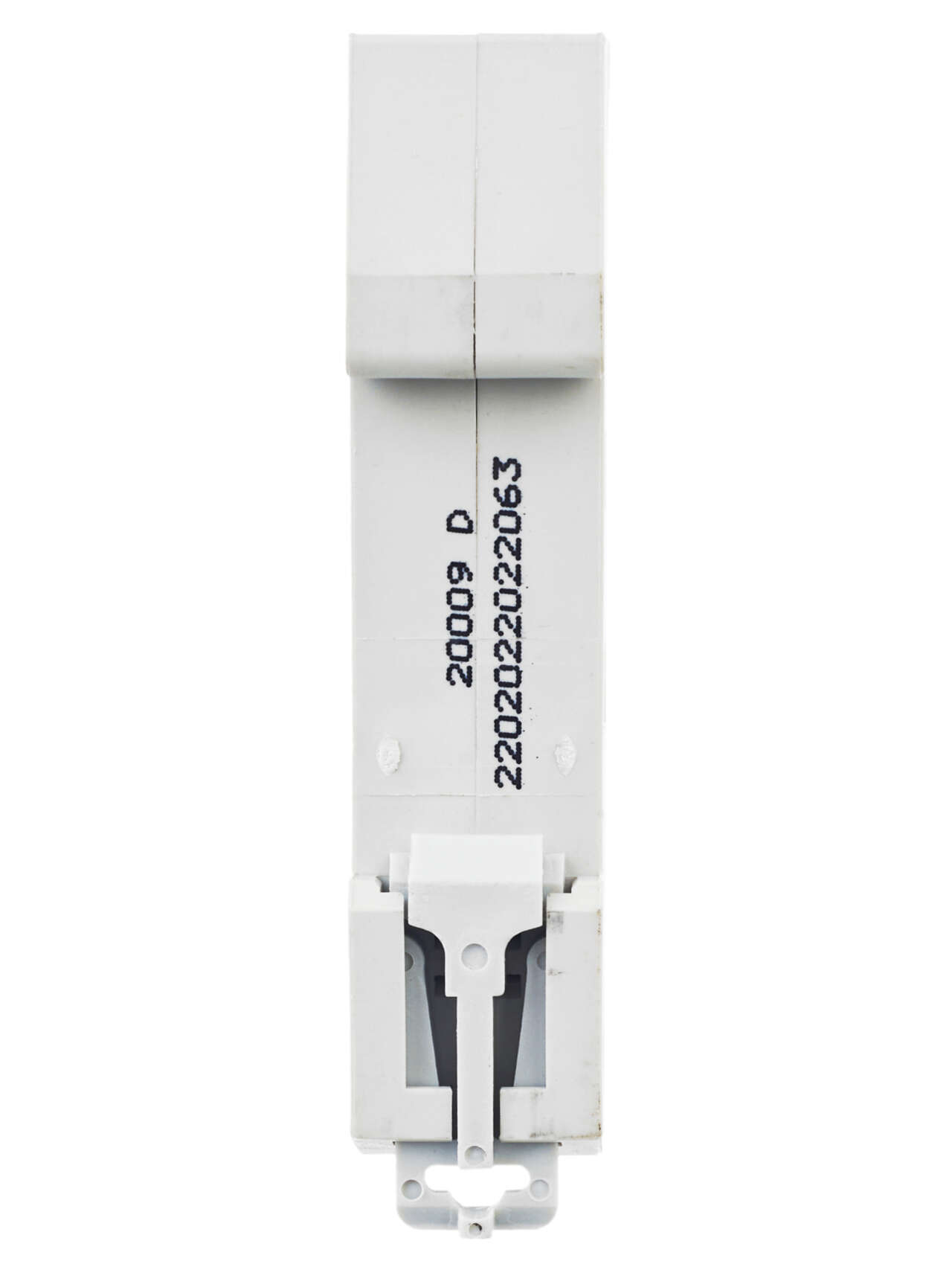

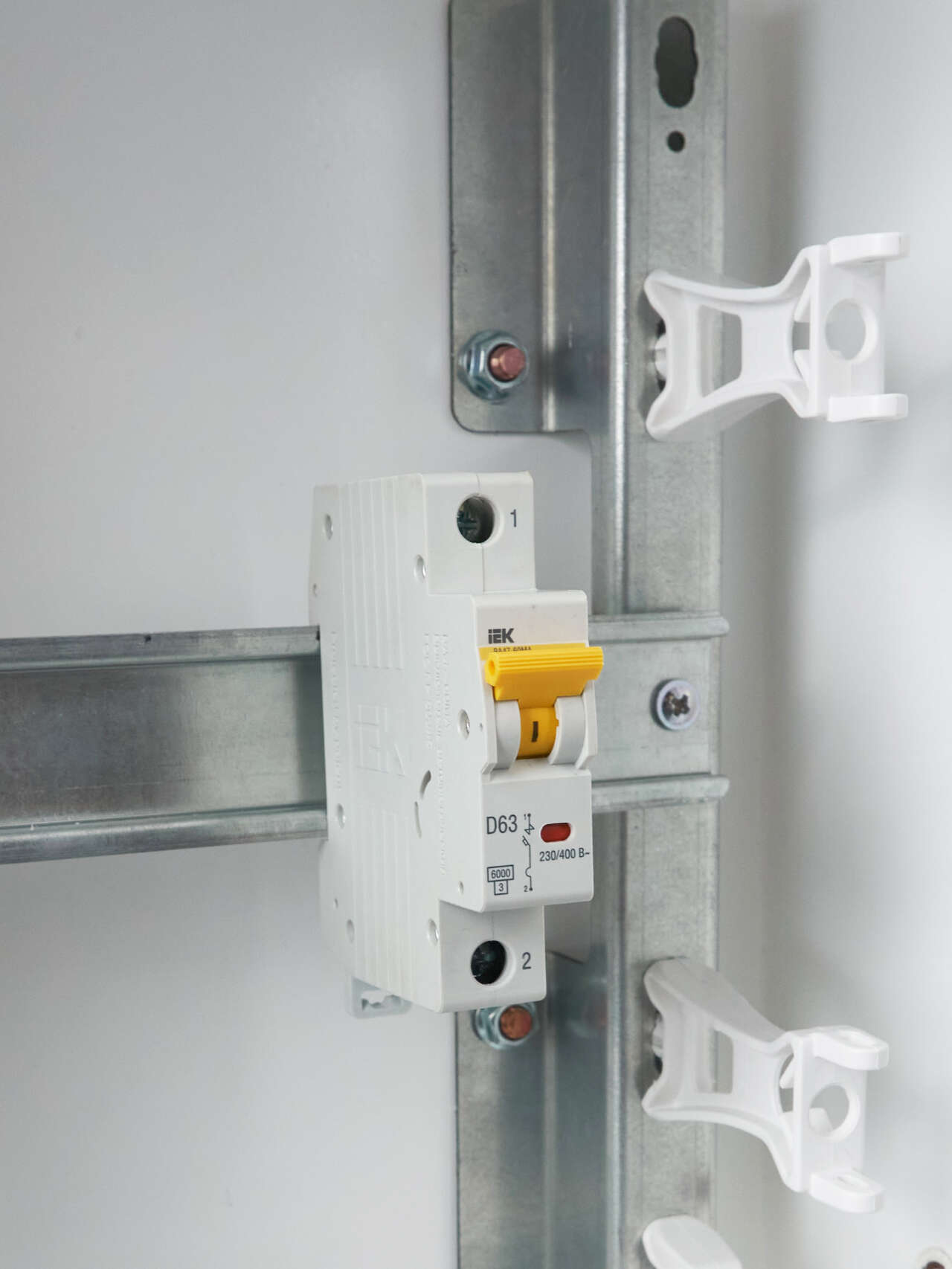

Защелка на DIN-рейку с двойным фиксированным положением.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Широкий диапазон рабочих температур от -40°С до +50°С.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
VA47-60МА_passport_2.pdf

Схемы подключения

Схема подключения

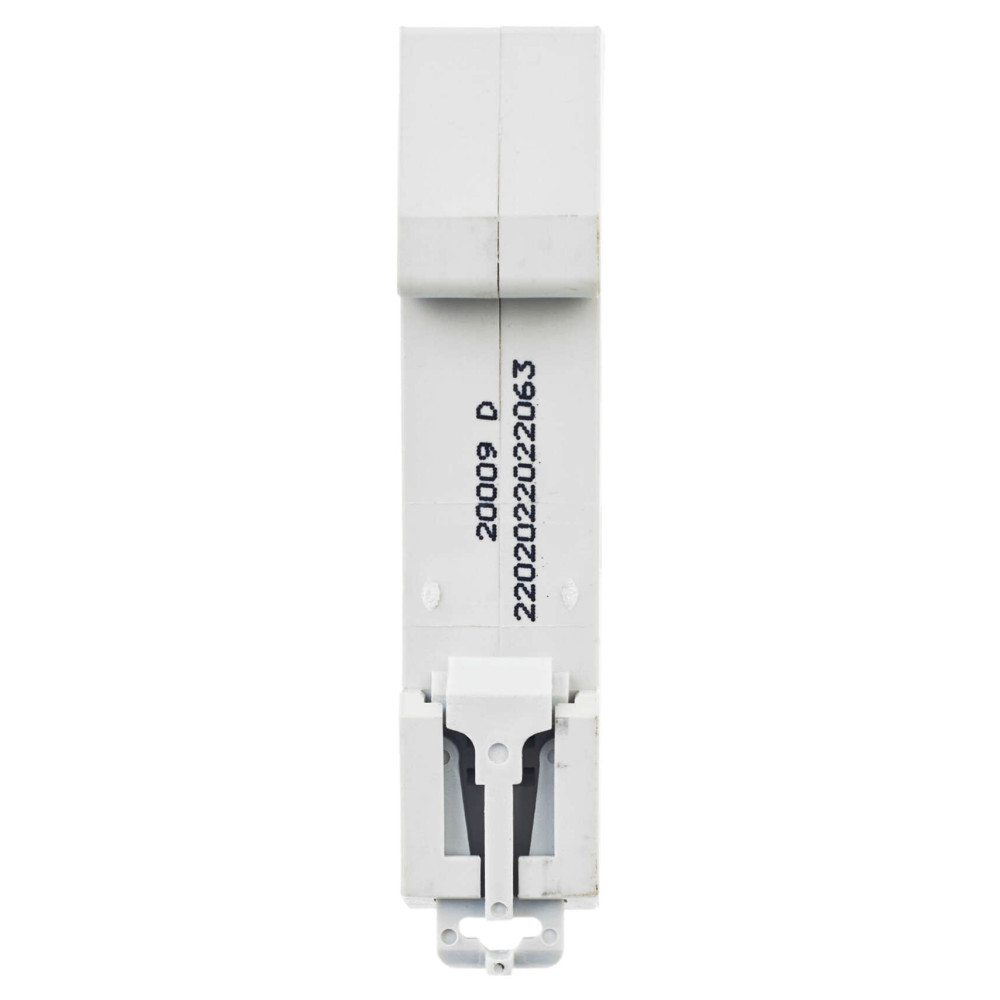

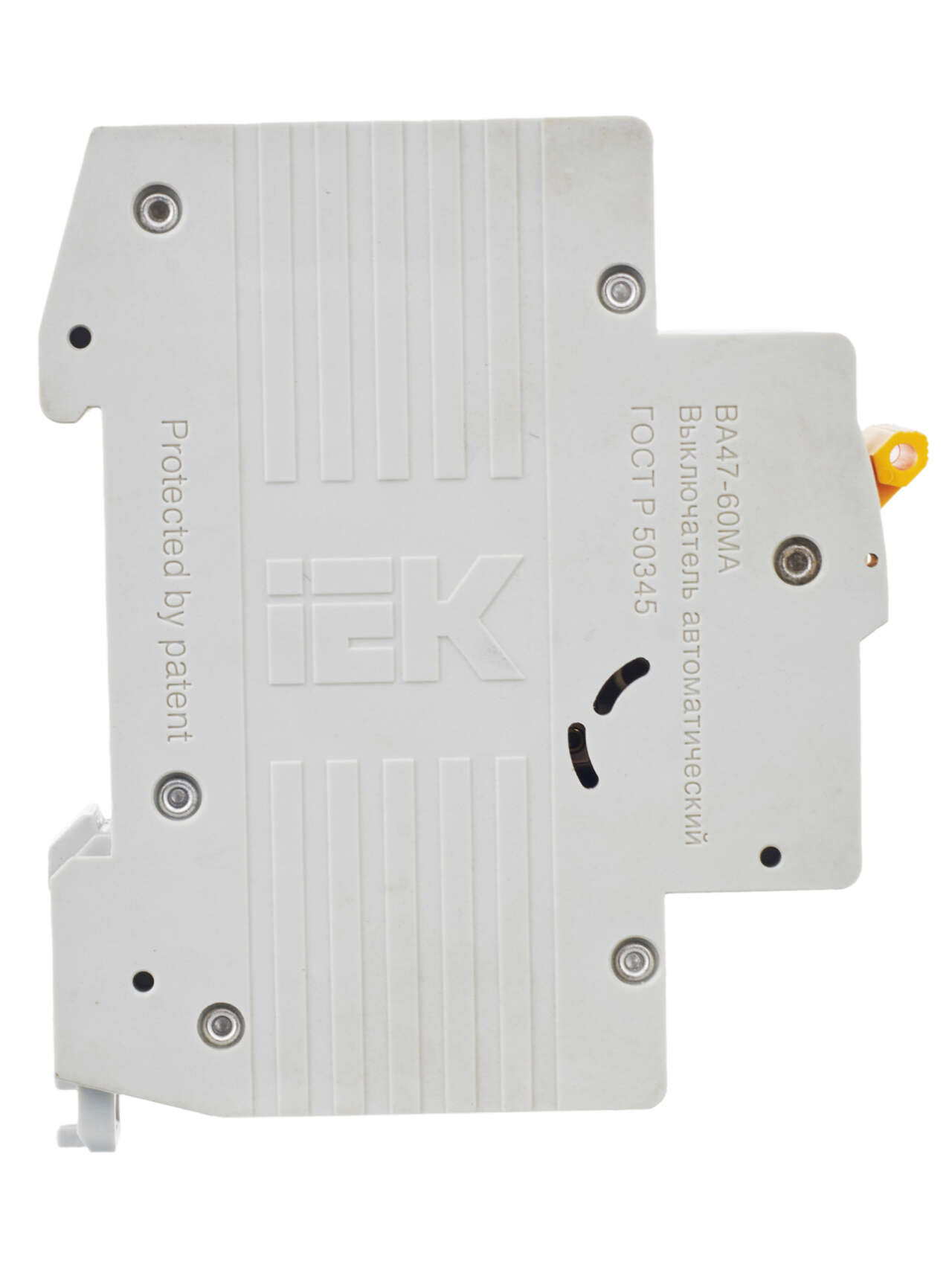

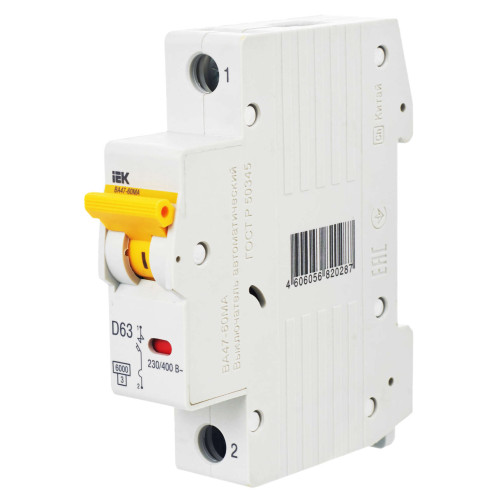

Дополнительные изображения

Характеристики

class Модульный автоматический выключатель
Вес одного полюса ≤ 0,1
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь), FORK (вилка)
Гарантийный срок, Лет 10
Количество защищенных полюсов 1
Количество полюсов 1
Количество силовых полюсов 1
Макс сечение входящего кабеля 25
Мех износостойкость ≥ 20000
Наличие взрывозащиты Без взрывозащиты
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Нет
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 6
Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
Номин раб напряжение 230
Общ количество полюсов 1
Отключающая способность по EN 60898 6
Подходит для защитного выкл двигателя Да
Потери энергии 13.0
Рабочая температура окружающей среды -40...50
Степень защиты - IP IP20
Сфера применения Промышленное и бытовое
Тип монтажа на DIN-рейку
Тип монтажной рейки 35x7.5
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Электромагнитный
Характеристика срабатывания - кривая тока D
Частота 50,50
Ширина по количеству модульных расстояний 1
Электр износостойкость ≥ 8000

В наличии на складе: 76 шт.

1050.00р.

На складе
Код товара: MVA33-1-063-D
Артикул: 1338-MVA33-1-063-D
