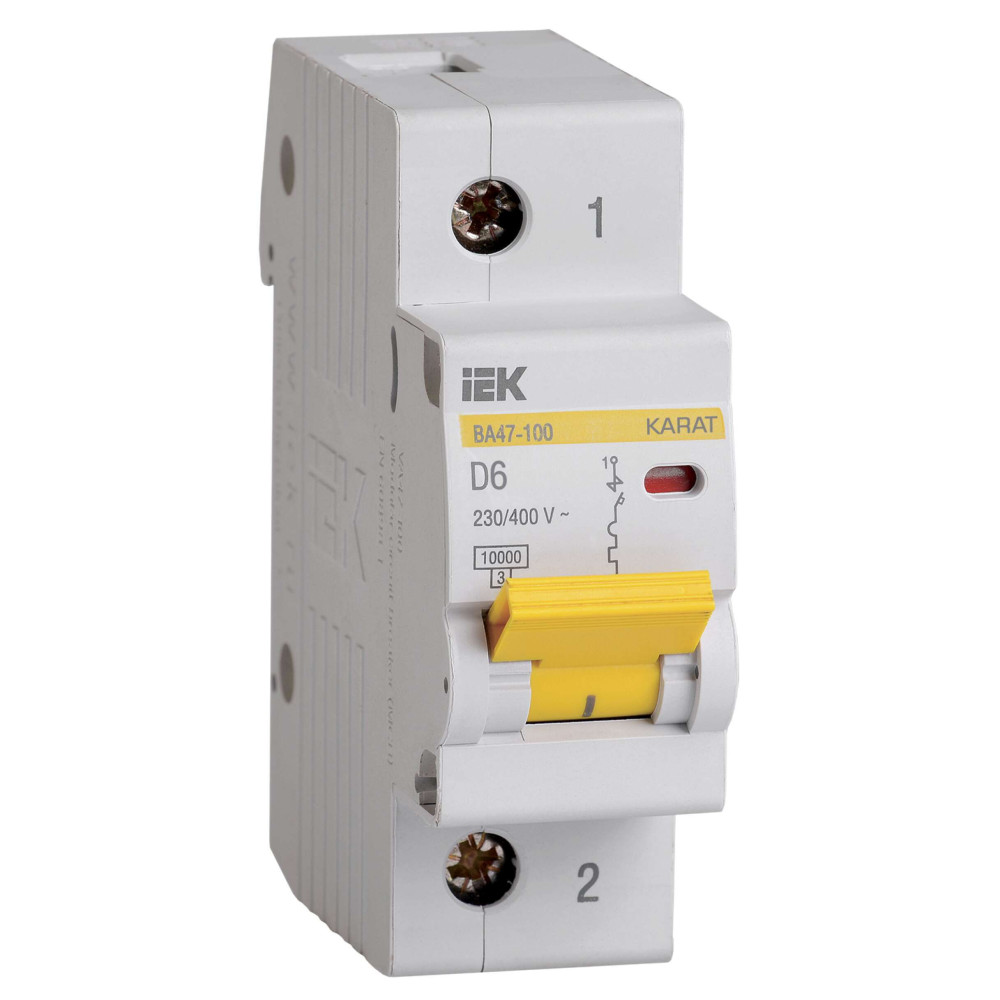

ОформитьKARAT Автоматический выключатель ВА47-100 1P D 6А 10кА IEK
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Особенности конструкции
Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.
Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.
Документация
Сертификаты
Схемы подключения
Отзывы по поставкам продукции от наших партнеров
Класс: Модульный автоматический выключатель (ID: EC000042)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000227 | Номинальный ток | 6.0 | А |
| EF000228 | Номинальное рабочее напряжение | 400 | В |
| EF000889 | Характеристика срабатывания - кривая тока | D | |
| EF006064 | Отключающая способность | 10 | кА |
| EF001391 | Количество полюсов | 1 | |
| EF000187 | Тип напряжения | Перемен./постоян. (AC/DC) | |
| EF008618 | Общ количество полюсов | 1 | |
| EF000453 | Режим работы | Продолжительный-S1 | |
| EF008799 | Номин напряжение постоян тока - DC | 60 | В |
| IEK_F000004 | Климатическое исполнение | УХЛ4 | |
| IEK_F000201 | Электр износостойкость | 6000 | циклов |
| IEK_F000946 | Возможность присоединения шин | PIN (штырь) | |
| EF000003 | Тип монтажа | на DIN-рейку | |
| EF005548 | Количество защищенных полюсов | 1 | |
| IEK_F000021 | Наличие электромагнитного расцепителя | Да | |
| EF000267 | Макс сечение входящего кабеля | 35 | мм² |
| EF002568 | Класс токоограничения | 3 | |
| IEK_F000005 | Количество силовых полюсов | 1 | |
| IEK_F000223 | Мех износостойкость | 20000 | циклов |
| IEK_F000012 | Время срабатывания расцепителя в зоне КЗ tm | 0,1 | с |
| EF003961 | Тип подключения | Винтовое соединение | |
| IEK_F000015 | Наличие взрывозащиты | Без взрывозащиты | |
| EF000416 | Частота | 50 | Гц |
| EF002578 | Номин импульсное выдерживаемое напряжение | 6 | кВ |
| IEK_F000016 | Тип монтажной рейки | 35x7.5 | |
| EF000034 | Частота | 50 | Гц |
| EF008148 | Возможна дополнит комплектация | Да | |
| EF005826 | Подходит для защитного выкл двигателя | Да | |
| EF005474 | Степень защиты - IP | IP20 | |
| EF009555 | Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 10.0 | кА |
| EF005387 | Потери энергии | 3.0 | Вт |
| EF001541 | С задержкой | Нет | |
| EF002950 | Ширина по количеству модульных расстояний | 1,5 | |
| EF009556 | Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 10.0 | кА |
| EF007515 | Рабочая температура окружающей среды | -40...50 | °C |
| IEK_F000022 | Наличие электронного расцепителя | Нет | |
| IEK_F000544 | Ремонтопригодность | Нет | |
| IEK_F000695 | Вес одного полюса | 0,162 | кг |
| IEK_F000020 | Наличие теплового расцепителя | Да | |
| EF007007 | Тип расцепителя | Тепловой, электромагнитный | |
| IEK_F000023 | Наличие дифференциального расцепителя | Нет |
Характеристики
- class Модульный автоматический выключатель
- Вес одного полюса 0,162
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь)
- Время срабатывания расцепителя в зоне КЗ tm 0,1
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Климатическое исполнение УХЛ4
- Количество защищенных полюсов 1
- Количество полюсов 1
- Количество силовых полюсов 1
- Макс сечение входящего кабеля 35
- Мех износостойкость 20000
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение постоян тока - DC 60
- Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
- Номинальное рабочее напряжение 400
- Номинальный ток 6.0
- Общ количество полюсов 1
- Отключающая способность 10
- Подходит для защитного выкл двигателя Да
- Потери энергии 3.0
- Рабочая температура окружающей среды -40...50
- Режим работы Продолжительный-S1
- Ремонтопригодность Нет
- С задержкой Нет
- Степень защиты - IP IP20
- Тип монтажа на DIN-рейку
- Тип монтажной рейки 35x7.5
- Тип напряжения Перемен./постоян. (AC/DC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока D
- Частота 50,50
- Ширина по количеству модульных расстояний 1,5
- Электр износостойкость 6000
- На складе: 226
- Код товара: MVA40-1-006-D
- Артикул: MVA40-1-006-D
