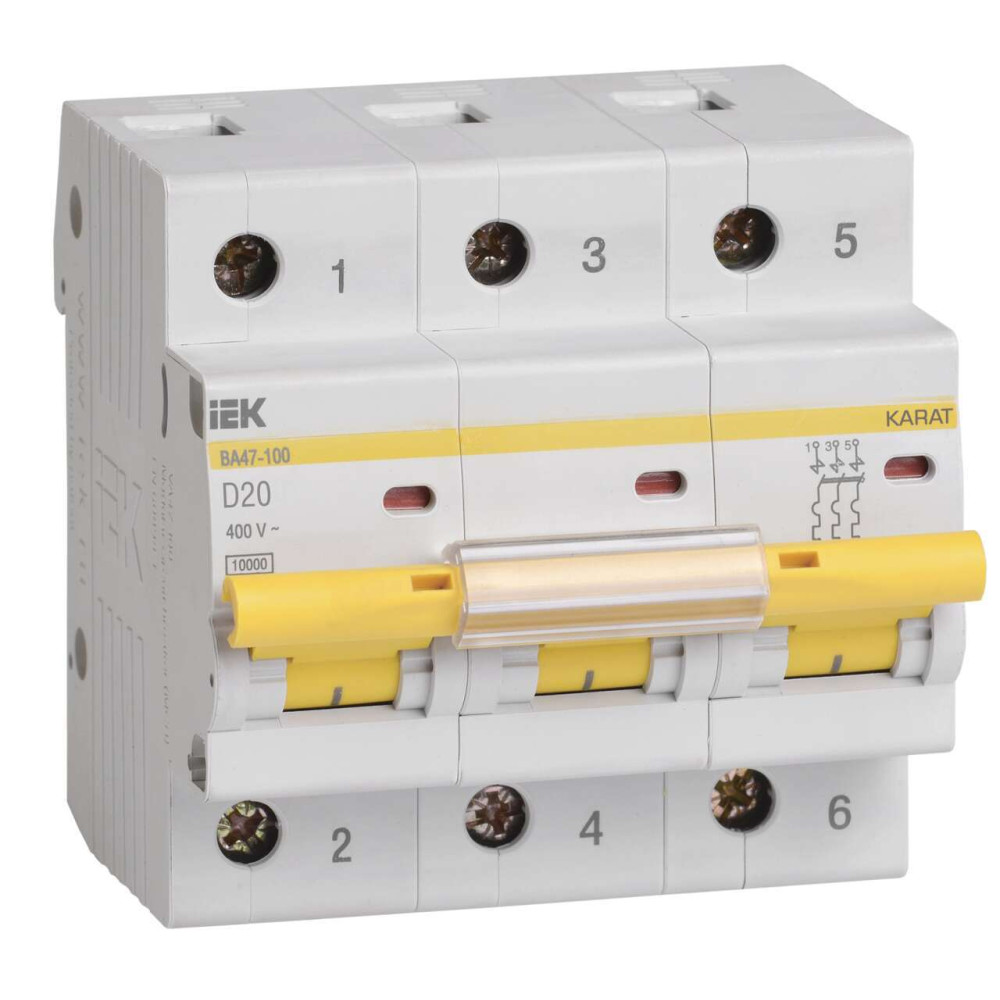

KARAT Автоматический выключатель ВА47-100 3P D 20А 10кА IEK
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Особенности конструкции
Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.
Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
- Таблицы селективности 01
Tablica_selektivnosti_01.xlsx - Изображение
VA47-100_KARAT_passp_ru-eng_10_S.jpg - Инструкция по использованию таблиц селективности
Instrukciya_po_ispolzovaniyu_tablic_selektivnosti.pdf - Изображение
VA47-100_KARAT_passp_ru-eng_10_G.jpg - Изображение
listovka_VA47-100.pdf - Таблицы селективности 02 с 01
Tablica_selektivnosti_02_s_01.xlsx
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Модульный автоматический выключатель
- Вес одного полюса 0,162
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь)
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Климатическое исполнение УХЛ4
- Количество защищенных полюсов 3
- Количество полюсов 3
- Макс сечение входящего кабеля 35
- Мех износостойкость 20000
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение постоян тока - DC 60
- Номин отключающая способность 10.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
- Номин раб напряжение 400
- Общ количество полюсов 3
- Отключающая способность по EN 60898 10
- Потери энергии 13.5
- Режим работы Продолжительный-S1
- Ремонтопригодность Нет
- Степень защиты - IP IP20
- Сфера применения Промышленное и бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки ТН-35
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока D
- Частота 50,50
- Ширина по количеству модульных расстояний 4,5
- Электр износостойкость 6000
- На складе
- Код товара: MVA40-3-020-D
- Артикул: 1393-MVA40-3-020-D
