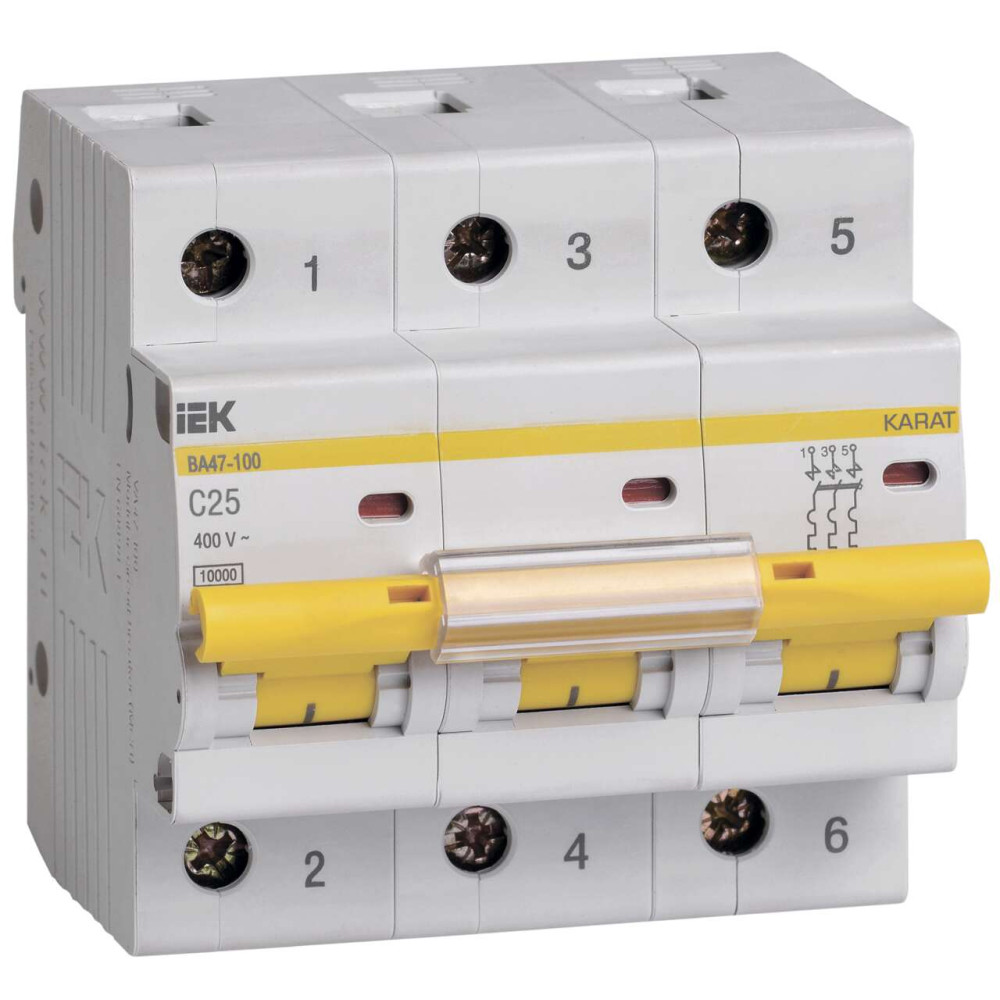

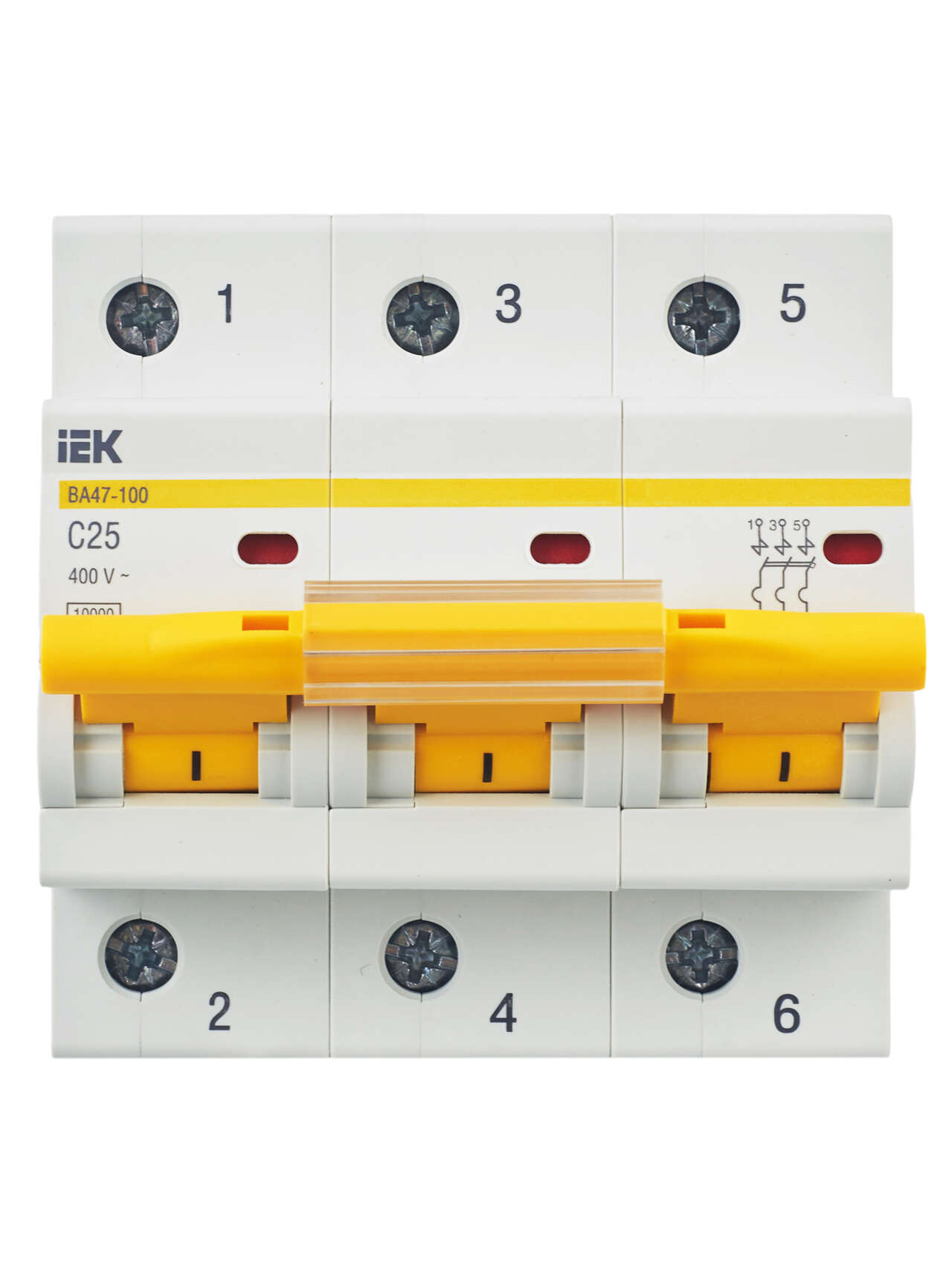

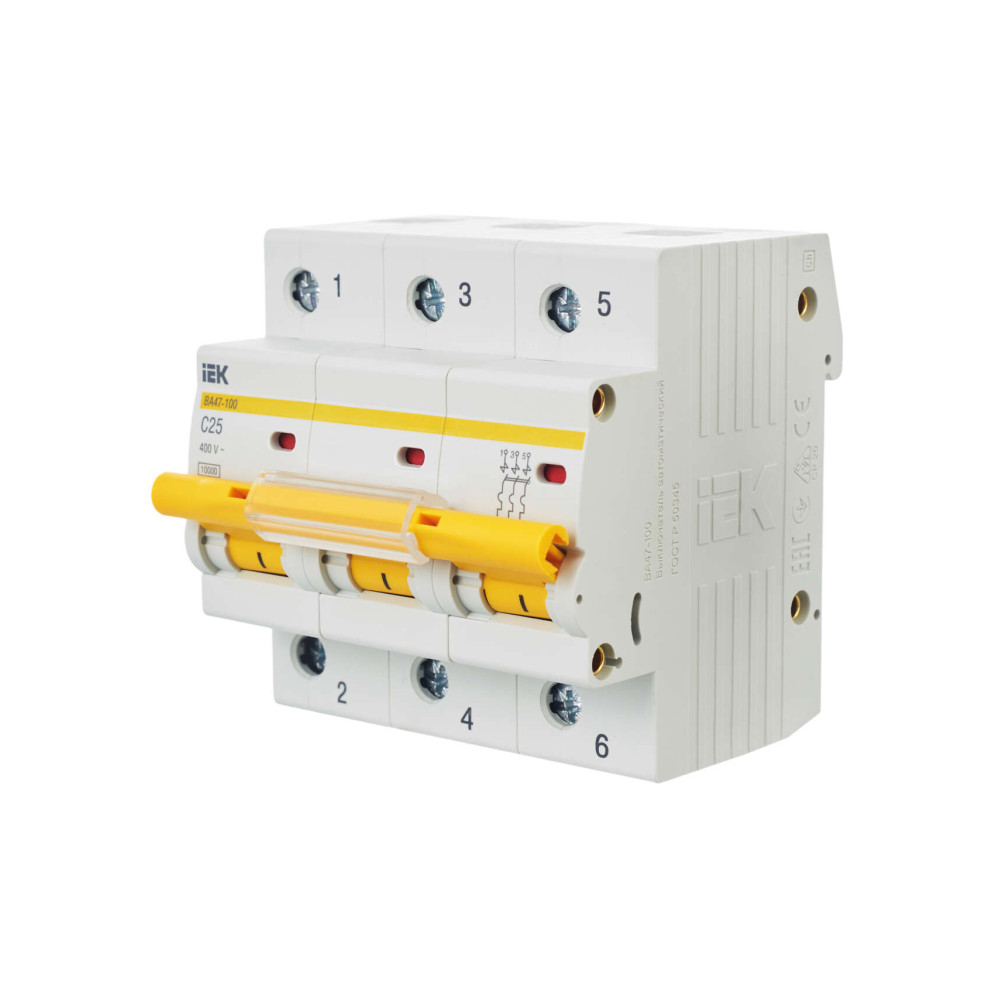

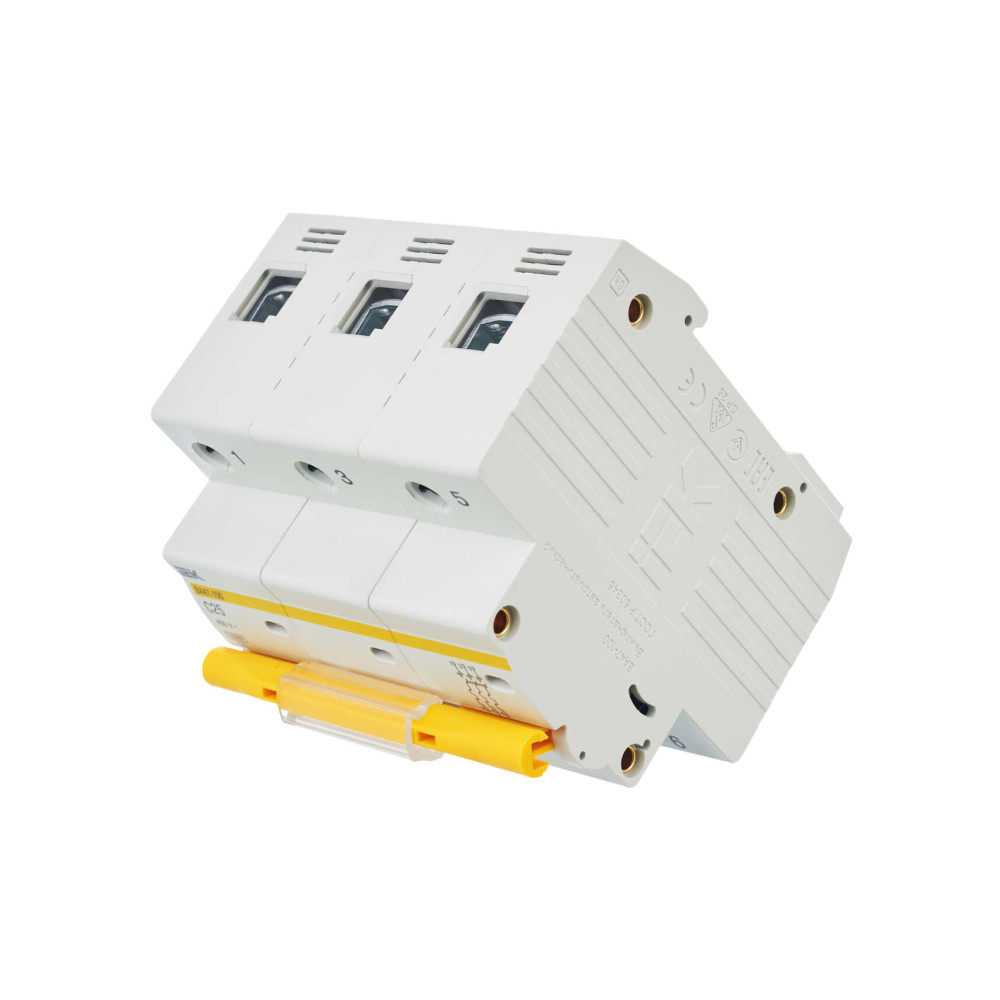

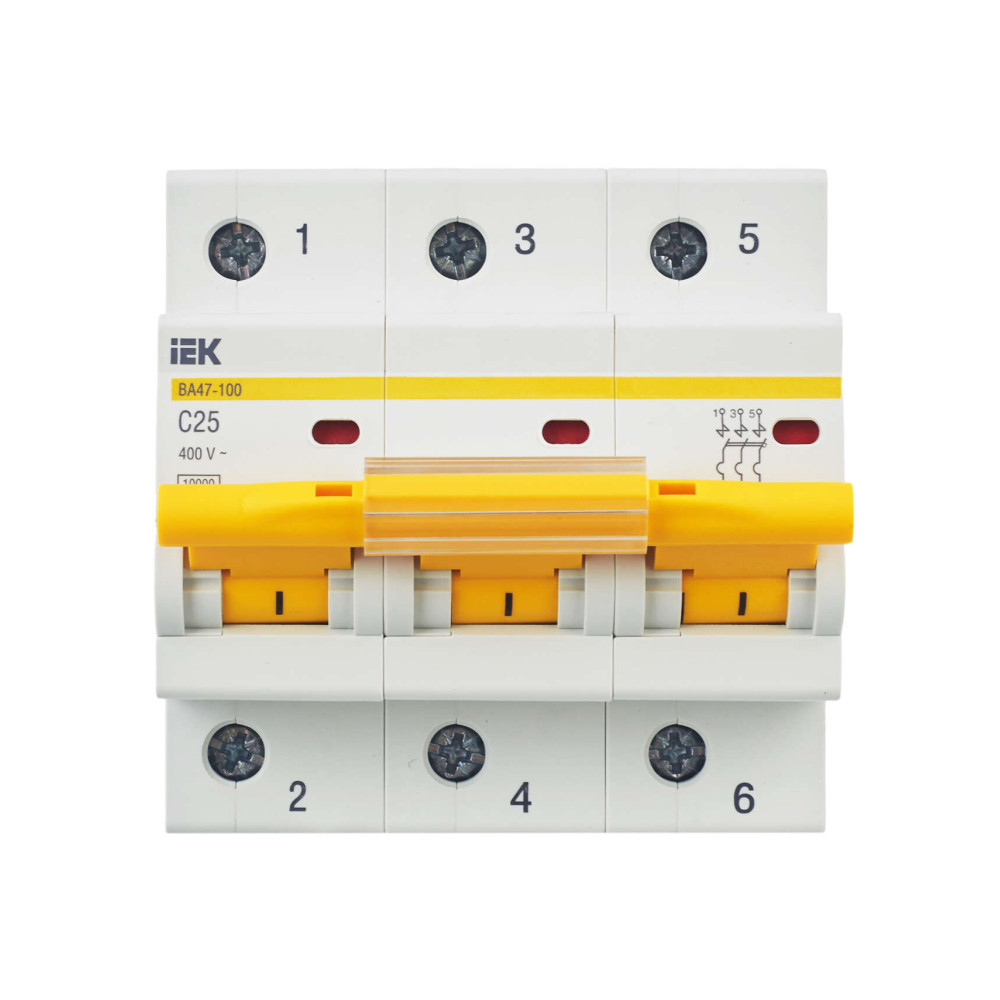

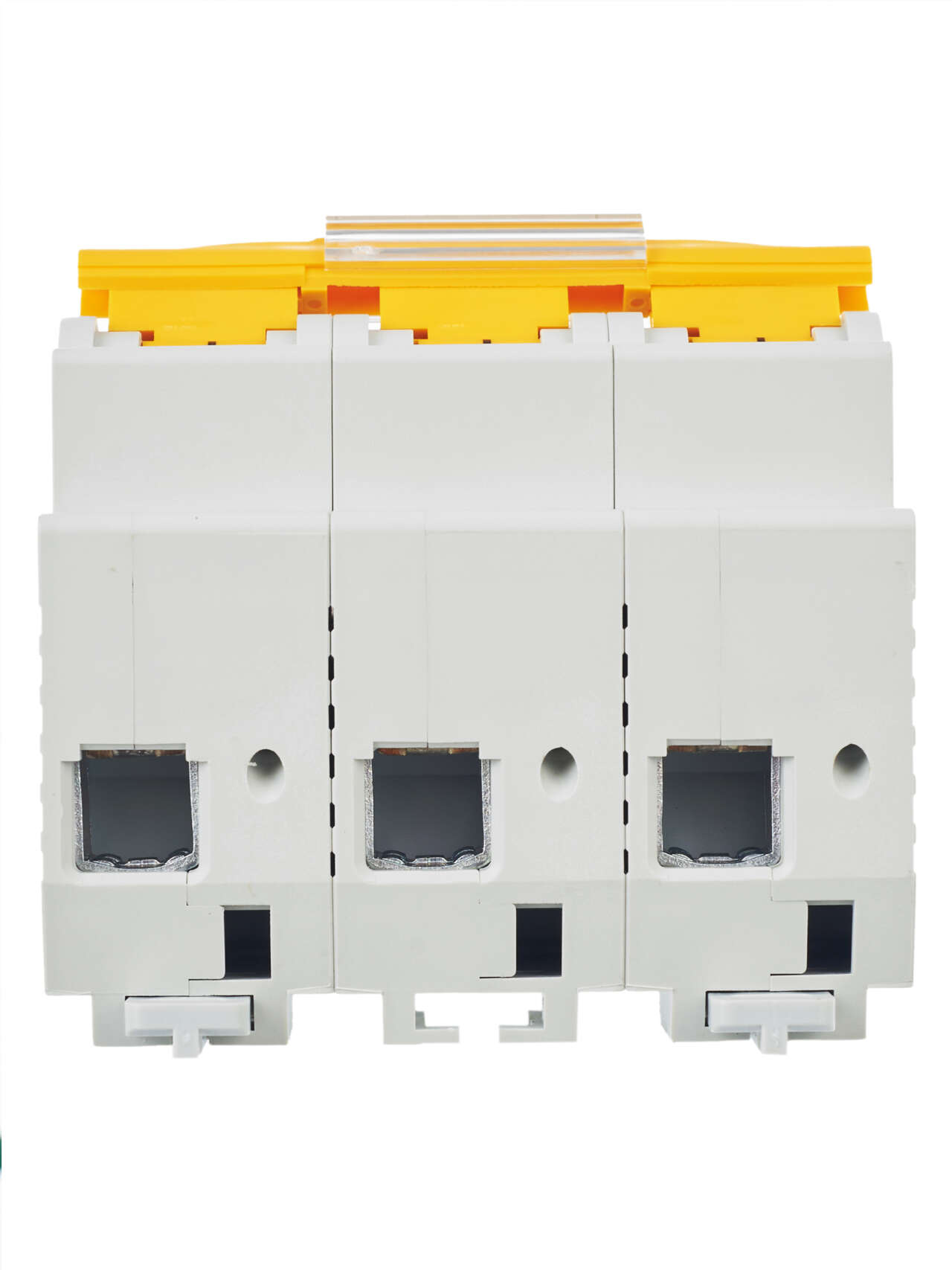

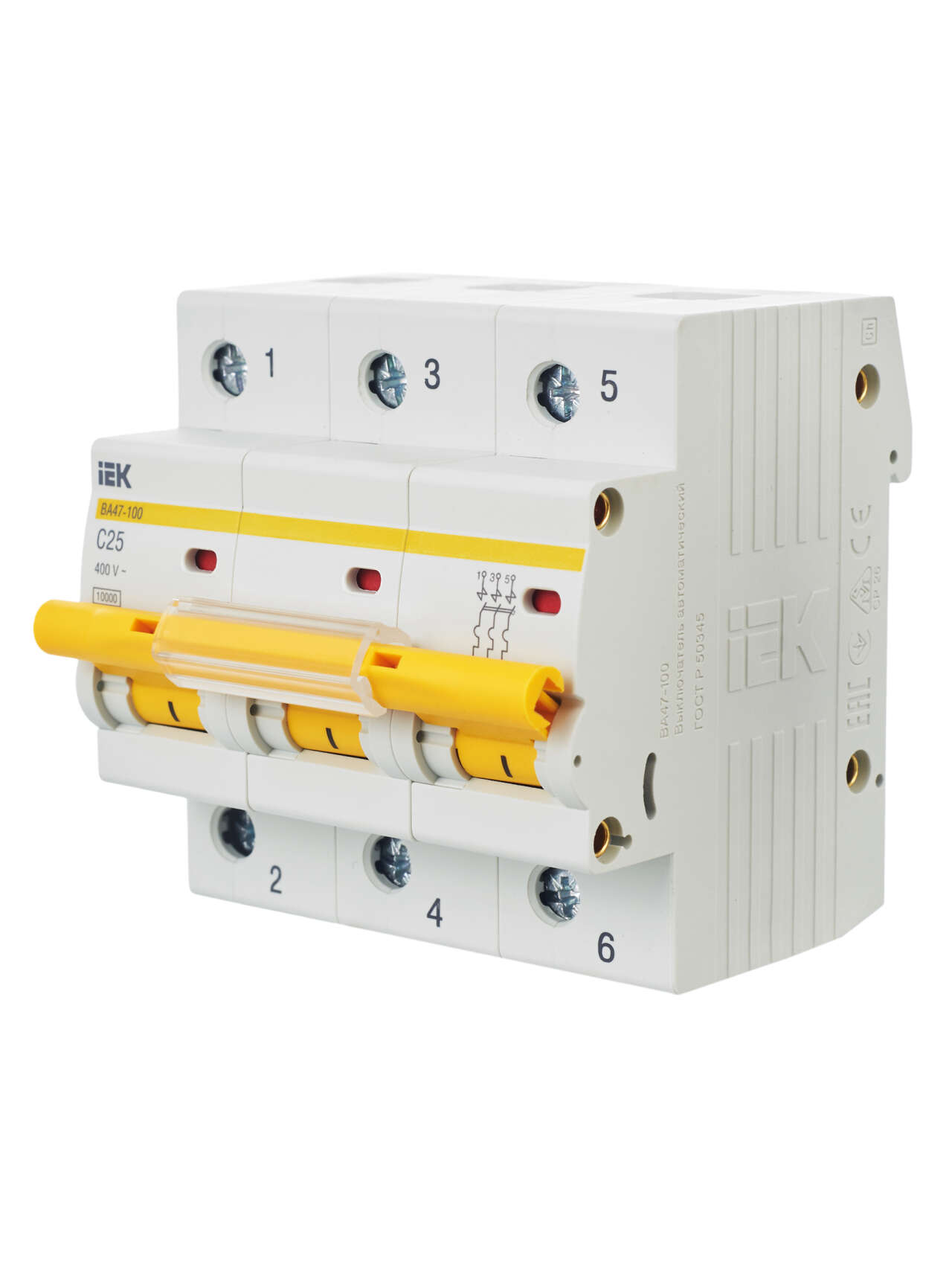

KARAT Автоматический выключатель ВА47-100 3P C 25А 10кА IEK

Name: KARAT Автоматический выключатель ВА47-100 3P C 25А 10кА IEK
Brand: KARAT
SKU: MVA40-3-025-C
Price: 2710.00 RUB
Availability: InStock

MVA40-3-025-C

Описание
Характеристики

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции

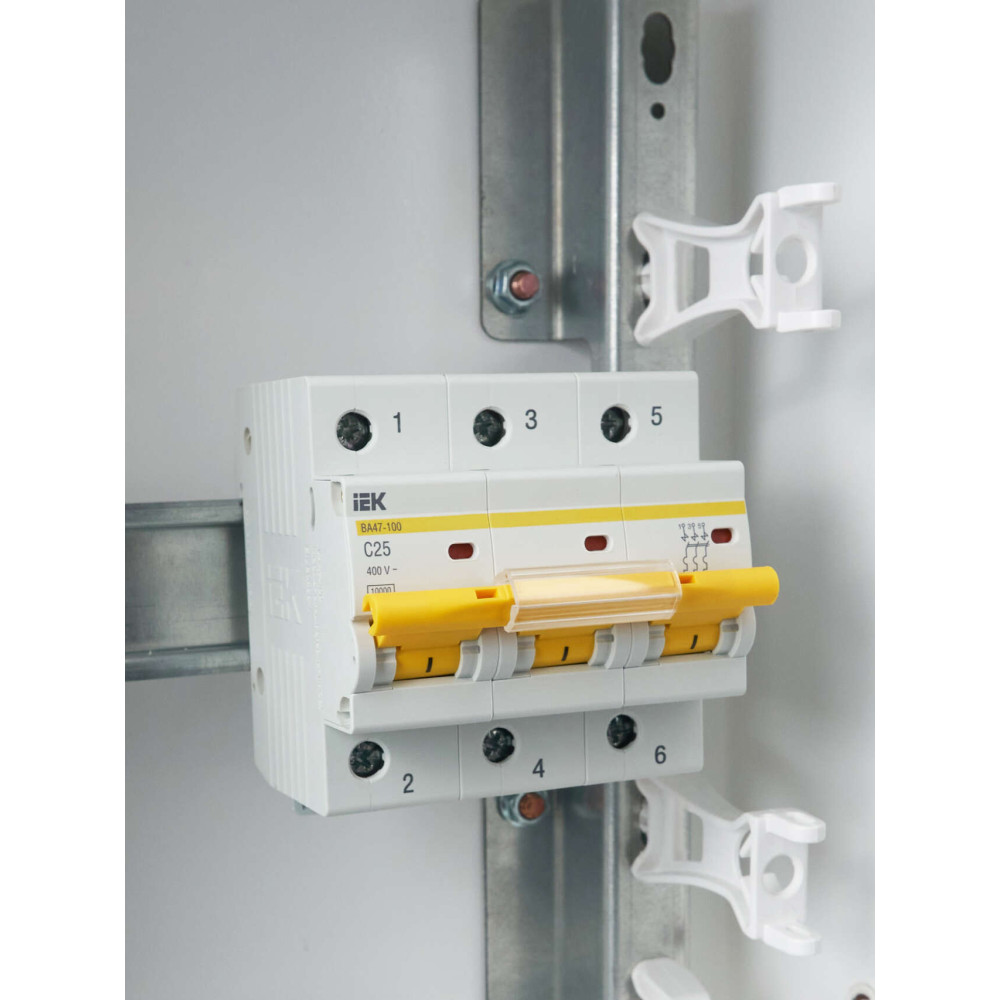

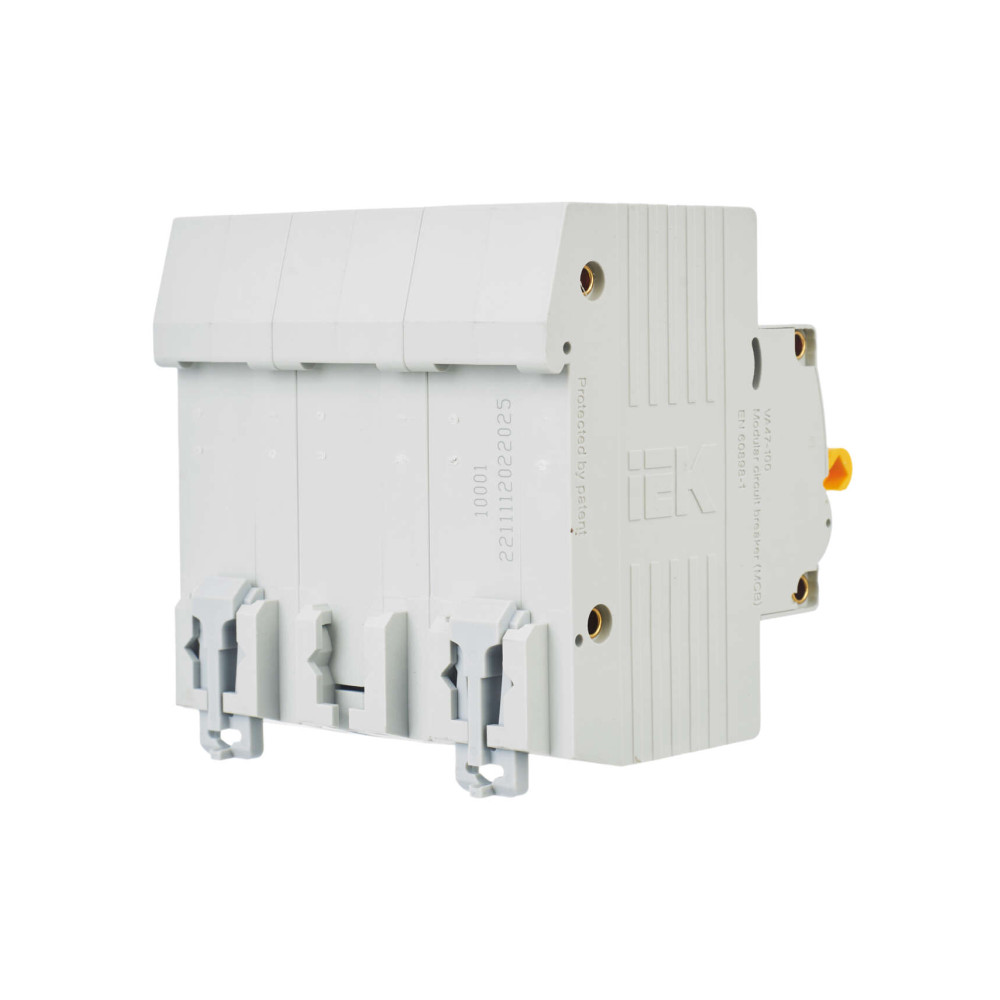

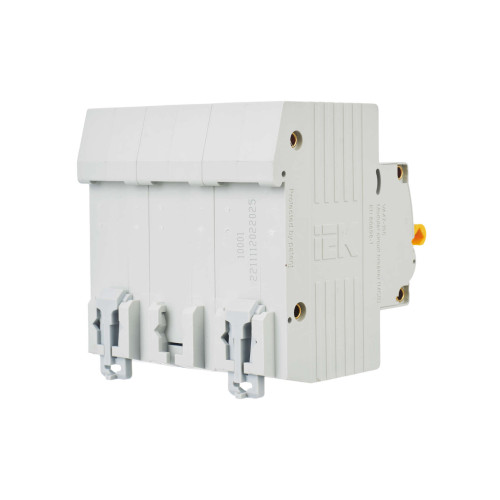

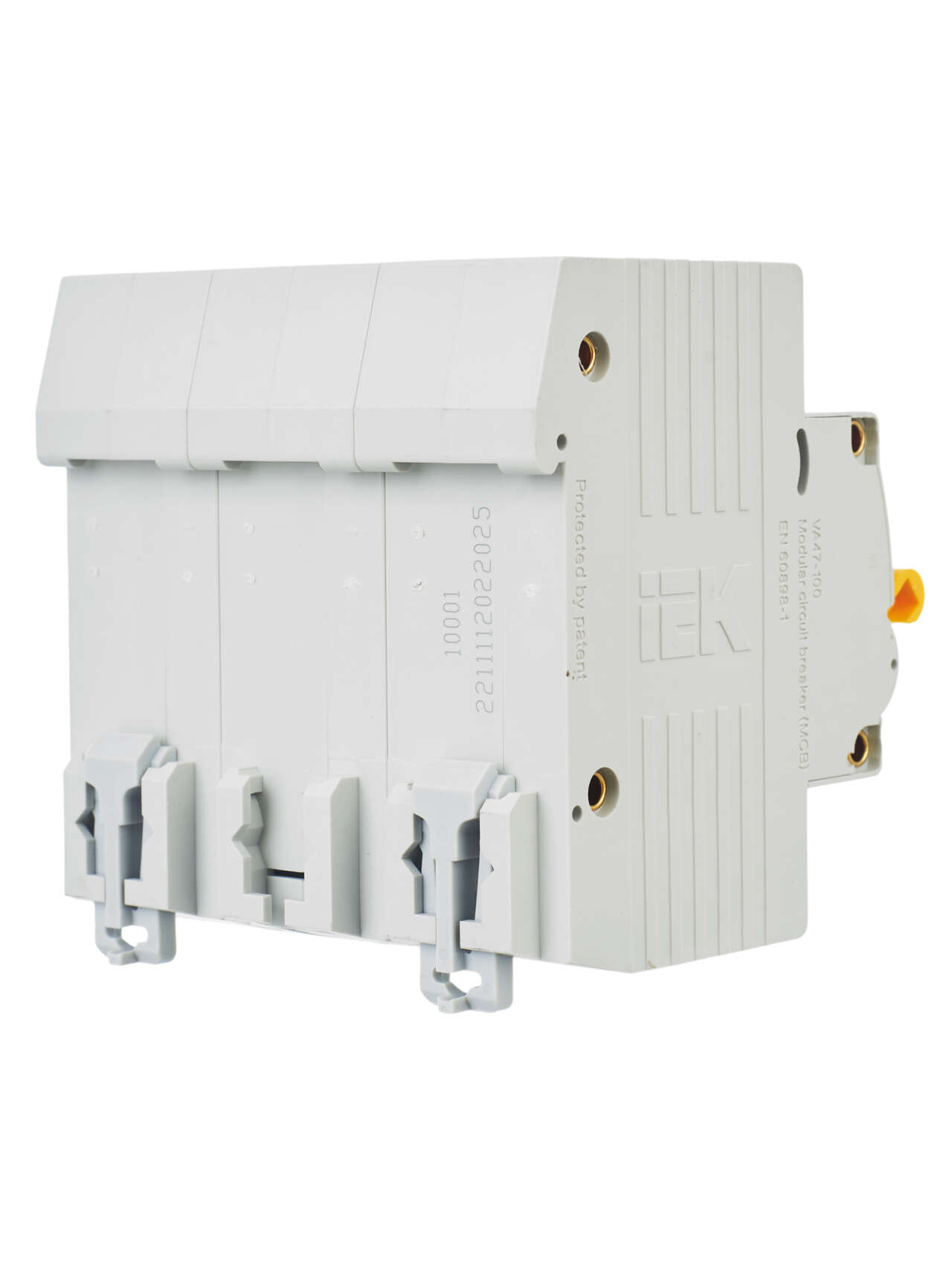

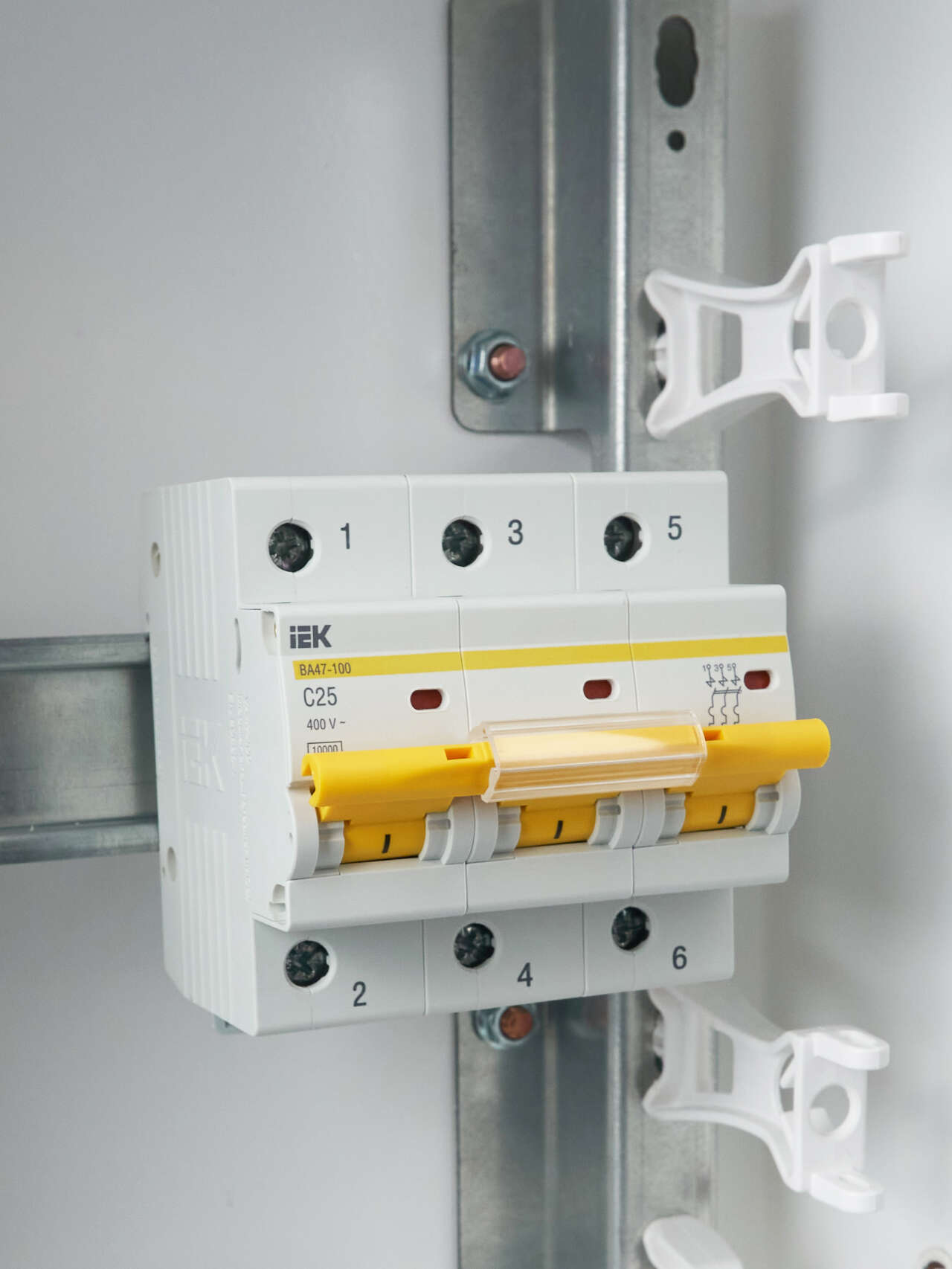

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.

Документация

Сертификаты

Паспорта и РЭ

Схемы подключения

Схема подключения

Информационные материалы

Дополнительные изображения

Модели для проектировщиков

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	25.0	А
EF000228	Номинальное рабочее напряжение	400	В
EF000889	Характеристика срабатывания - кривая тока	C
EF006064	Отключающая способность	10	кА
EF001391	Количество полюсов	3
EF000187	Тип напряжения	Перемен./постоян. (AC/DC)
IEK_F000006	Сфера применения	Промышленное и бытовое
IEK_F000012	Время срабатывания расцепителя в зоне КЗ tm	0,1	с
IEK_F000014	Способ задания уставки мгновенного расцепителя	По кратности (Ki)
IEK_F000015	Наличие взрывозащиты	Без взрывозащиты
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	10.0	кА
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	10.0	кА
IEK_F000009	Способ задания уставки расцепителя	По типу (A/B/C/D...)
EF003961	Тип подключения	Винтовое соединение
IEK_F000022	Наличие электронного расцепителя	Нет
EF008799	Номин напряжение постоян тока - DC	≤ 60	В
EF005387	Потери энергии	13.5	Вт
EF008618	Общ количество полюсов	3
IEK_F000023	Наличие дифференциального расцепителя	Нет
EF000003	Тип монтажа	на DIN-рейку
EF005548	Количество защищенных полюсов	3
IEK_F000005	Количество силовых полюсов	3
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF002950	Ширина по количеству модульных расстояний	4,5
IEK_F000004	Климатическое исполнение	УХЛ4
EF005474	Степень защиты - IP	IP20
EF000416	Частота	50	Гц
IEK_F000016	Тип монтажной рейки	35x7.5
IEK_F000020	Наличие теплового расцепителя	Да
EF002568	Класс токоограничения	3
EF007007	Тип расцепителя	Тепловой, электромагнитный
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
EF000034	Частота	50	Гц
EF000267	Макс сечение входящего кабеля	35	мм²
EF008148	Возможна дополнит комплектация	Да
EF000218	Монтажная глубина - ниши	74,3	мм

Характеристики

class Модульный автоматический выключатель
Возможна дополнит комплектация Да
Время срабатывания расцепителя в зоне КЗ tm 0,1
Гарантийный срок, Лет 10
Класс токоограничения 3
Климатическое исполнение УХЛ4
Количество защищенных полюсов 3
Количество полюсов 3
Количество силовых полюсов 3
Макс сечение входящего кабеля 35
Монтажная глубина - ниши 74,3
Наличие взрывозащиты Без взрывозащиты
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 6
Номин напряжение постоян тока - DC ≤ 60
Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
Номинальное рабочее напряжение 400
Номинальный ток 25.0
Общ количество полюсов 3
Отключающая способность 10
Потери энергии 13.5
Способ задания уставки мгновенного расцепителя По кратности (Ki)
Способ задания уставки расцепителя По типу (A/B/C/D...)
Степень защиты - IP IP20
Сфера применения Промышленное и бытовое
Тип монтажа на DIN-рейку
Тип монтажной рейки 35x7.5
Тип напряжения Перемен./постоян. (AC/DC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока C
Частота 50,50
Ширина по количеству модульных расстояний 4,5
