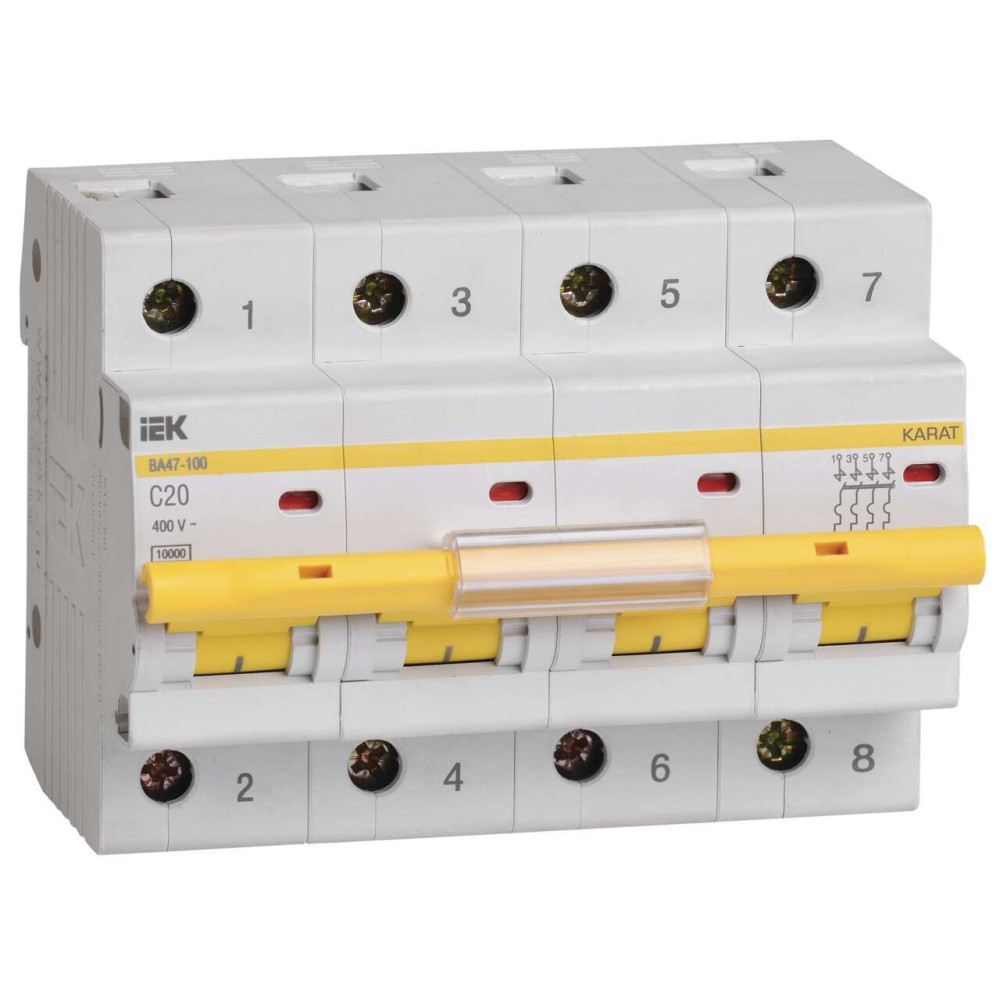

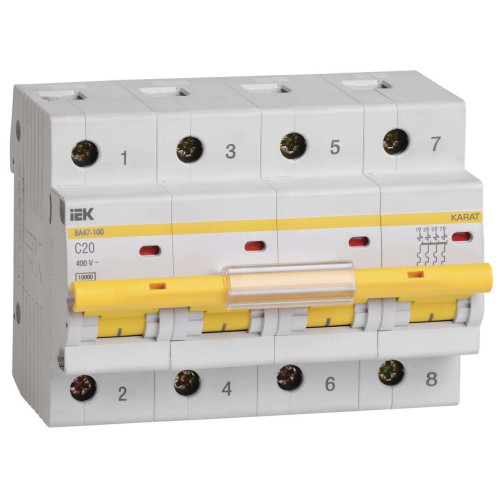

KARAT Автоматический выключатель ВА47-100 4P C 20А 10кА IEK

MVA40-4-020-C

Описание
Характеристики

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества

Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.

Документация

Сертификаты

Паспорта и РЭ

Схемы подключения

Схема подключения

Дополнительные изображения

Информационные материалы

Отзывы по поставкам продукции от наших партнеров

Класс: Модульный автоматический выключатель (ID: EC000042)

ID	Описание	Значение	Ед. изм.
EF000227	Номинальный ток	20.0	А
EF000228	Номинальное рабочее напряжение	400	В
EF000889	Характеристика срабатывания - кривая тока	C
EF006064	Отключающая способность	10	кА
EF001391	Количество полюсов	4
EF000187	Тип напряжения	Переменный (AC)
IEK_F000006	Сфера применения	Промышленное и бытовое
EF000003	Тип монтажа	на DIN-рейку
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ
IEK_F000223	Мех износостойкость	20000	циклов
IEK_F000695	Вес одного полюса	0,162	кг
EF000034	Частота	50	Гц
EF000453	Режим работы	Продолжительный-S1
IEK_F000004	Климатическое исполнение	УХЛ4
EF008148	Возможна дополнит комплектация	Да
EF000267	Макс сечение входящего кабеля	35	мм²
IEK_F000544	Ремонтопригодность	Нет
EF002950	Ширина по количеству модульных расстояний	6
EF005474	Степень защиты - IP	IP20
IEK_F000021	Наличие электромагнитного расцепителя	Да
EF005387	Потери энергии	18.0	Вт
EF000416	Частота	50	Гц
EF005548	Количество защищенных полюсов	4
EF009555	Номин отключающая способность при коротком замыкании EN 60898 при 400 В	10.0	кА
IEK_F000201	Электр износостойкость	6000	циклов
EF009556	Номин отключающая способность при коротком замыкании EN 60898 при 230 В	10.0	кА
EF003961	Тип подключения	Винтовое соединение
EF007007	Тип расцепителя	Тепловой, электромагнитный
IEK_F000023	Наличие дифференциального расцепителя	Нет
IEK_F000946	Возможность присоединения шин	PIN (штырь)
IEK_F000022	Наличие электронного расцепителя	Нет
EF002568	Класс токоограничения	3
IEK_F000020	Наличие теплового расцепителя	Да
IEK_F000016	Тип монтажной рейки	ТН-35
EF008618	Общ количество полюсов	4
EF008799	Номин напряжение постоян тока - DC	60	В

Характеристики

class Модульный автоматический выключатель
Вес одного полюса 0,162
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь)
Гарантийный срок, Лет 10
Класс токоограничения 3
Климатическое исполнение УХЛ4
Количество защищенных полюсов 4
Количество полюсов 4
Макс сечение входящего кабеля 35
Мех износостойкость 20000
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 6
Номин напряжение постоян тока - DC 60
Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
Номинальное рабочее напряжение 400
Номинальный ток 20.0
Общ количество полюсов 4
Отключающая способность 10
Потери энергии 18.0
Режим работы Продолжительный-S1
Ремонтопригодность Нет
Степень защиты - IP IP20
Сфера применения Промышленное и бытовое
Тип монтажа на DIN-рейку
Тип монтажной рейки ТН-35
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока C
Частота 50,50
Ширина по количеству модульных расстояний 6
Электр износостойкость 6000
