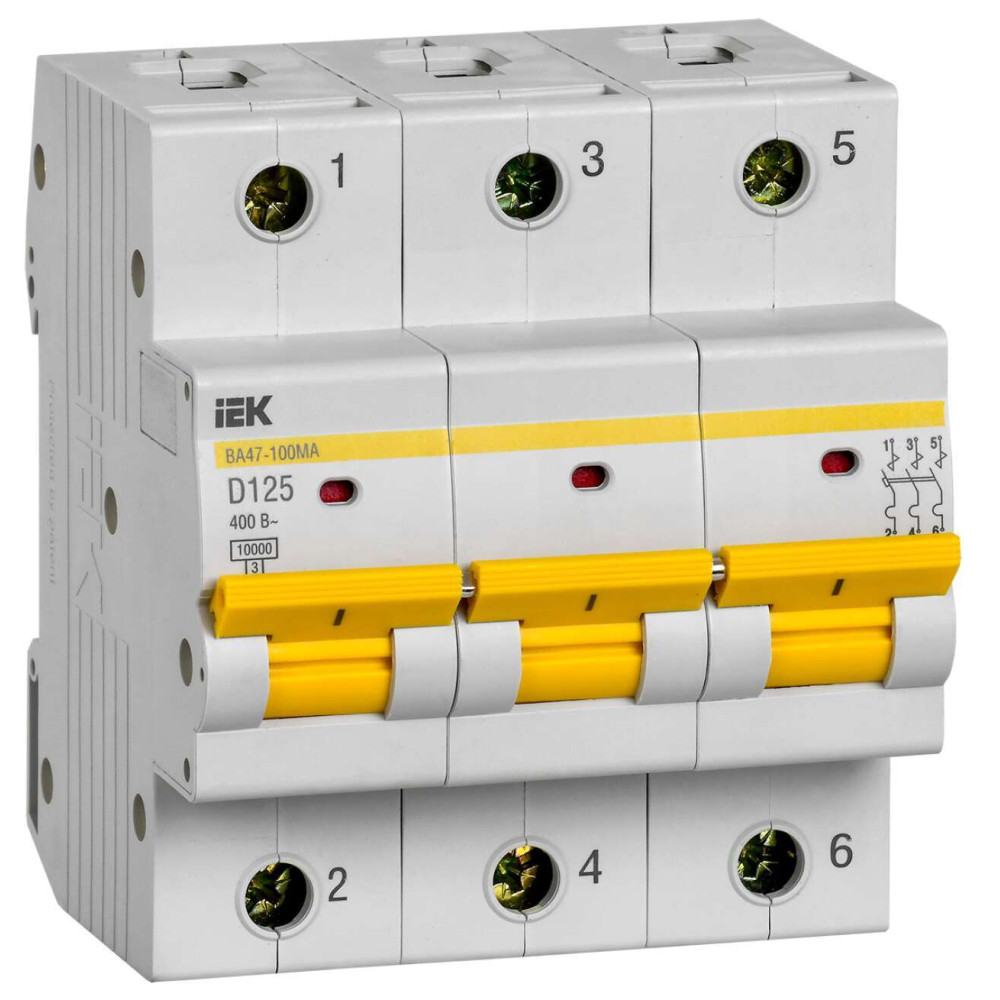

ОформитьАвтоматический выключатель ВА47-100МА без теплового расцепителя 3P 125А 10кА D IEK
Преимущества
- Надежная защита от короткого замыкания.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100МА в качестве вводных автоматических выключателей.
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Класс: Модульный автоматический выключатель (ID: EC000042)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000227 | Номинальный ток | 125.0 | А |
| EF000228 | Номинальное рабочее напряжение | 400 | В |
| EF000889 | Характеристика срабатывания - кривая тока | D | |
| EF006064 | Отключающая способность | 10 | кА |
| EF001391 | Количество полюсов | 1 | |
| EF000187 | Тип напряжения | Переменный (AC) | |
| EF000267 | Макс сечение входящего кабеля | 35 | мм² |
| IEK_F000020 | Наличие теплового расцепителя | Нет | |
| EF007515 | Рабочая температура окружающей среды | 40 | °C |
| IEK_F000201 | Электр износостойкость | 8000 | циклов |
| EF007007 | Тип расцепителя | Электромагнитный | |
| EF005387 | Потери энергии | 60.0 | Вт |
| IEK_F000946 | Возможность присоединения шин | PIN (штырь), FORK (вилка) | |
| EF007337 | Сечение одножильного жёсткого провода | 2,5...35 | мм² |
| EF008148 | Возможна дополнит комплектация | Да | |
| IEK_F000021 | Наличие электромагнитного расцепителя | Да | |
| EF009556 | Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 10.0 | кА |
| EF000416 | Частота | 50 | Гц |
| EF000453 | Режим работы | Продолжительный-S1 | |
| EF002950 | Ширина по количеству модульных расстояний | 4,5 | |
| EF005548 | Количество защищенных полюсов | 1 | |
| EF007343 | Сечение многожильного гибкого провода | 2,5...35 | мм² |
| IEK_F000016 | Тип монтажной рейки | ТН-35 | |
| IEK_F000223 | Мех износостойкость | 20000 | циклов |
| EF000003 | Тип монтажа | на DIN-рейку | |
| EF005474 | Степень защиты - IP | IP20 | |
| EF008242 | Тип напряжения управления | Переменный (AC) | |
| EF000034 | Частота | 50 | Гц |
| EF003961 | Тип подключения | Винтовое соединение | |
| EF008618 | Общ количество полюсов | 3 | |
| EF009555 | Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 10.0 | кА |
| IEK_F000695 | Вес одного полюса | 0,22 | кг |
Характеристики
- class Модульный автоматический выключатель
- Вес одного полюса 0,22
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь), FORK (вилка)
- Гарантийный срок, Лет 10
- Количество защищенных полюсов 1
- Количество полюсов 1
- Макс сечение входящего кабеля 35
- Мех износостойкость 20000
- Наличие теплового расцепителя Нет
- Наличие электромагнитного расцепителя Да
- Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 10.0
- Номинальное рабочее напряжение 400
- Номинальный ток 125.0
- Общ количество полюсов 3
- Отключающая способность 10
- Потери энергии 60.0
- Рабочая температура окружающей среды 40
- Режим работы Продолжительный-S1
- Сечение многожильного гибкого провода 2,5...35
- Сечение одножильного жёсткого провода 2,5...35
- Степень защиты - IP IP20
- Тип монтажа на DIN-рейку
- Тип монтажной рейки ТН-35
- Тип напряжения Переменный (AC)
- Тип напряжения управления Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Электромагнитный
- Характеристика срабатывания - кривая тока D
- Частота 50,50
- Ширина по количеству модульных расстояний 4,5
- Электр износостойкость 8000
- На складе: 59
- Код товара: MVA43-3-125-D
- Артикул: MVA43-3-125-D
