Щиток осветительный ОЩВ навесной с автоматическими выключателями 3p 1х63А 1p 6х16А IEK
NKU10-OSHV-06063016-01
Щиты осветительные серии ОЩВ предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 380/220В в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых оперативных включений и отключений.
Доступ в щиток обеспечен со стороны фасада через дверцу. Ввод питающих и вывод отходящих линий осуществляется снизу и сверху. Исполнение щитов навесное.
Преимущества
- Решение ОЩВ, предлагаемое IEK Group, включает в себя принципиальную схему и спецификацию изделия с использованием продукции IEK Group.
- Использование данного решения позволяет снизить затраты времени технических специалистов на проектирование и конструирование изделия.
- Потребители, приобретя собранное изделие, решают следующие задачи: прием и распределение электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 380/220В в сетях с глухозаземленной нейтралью, защиту линий при перегрузках и коротких замыканиях, а также нечастых оперативных включений и отключений.
Документация

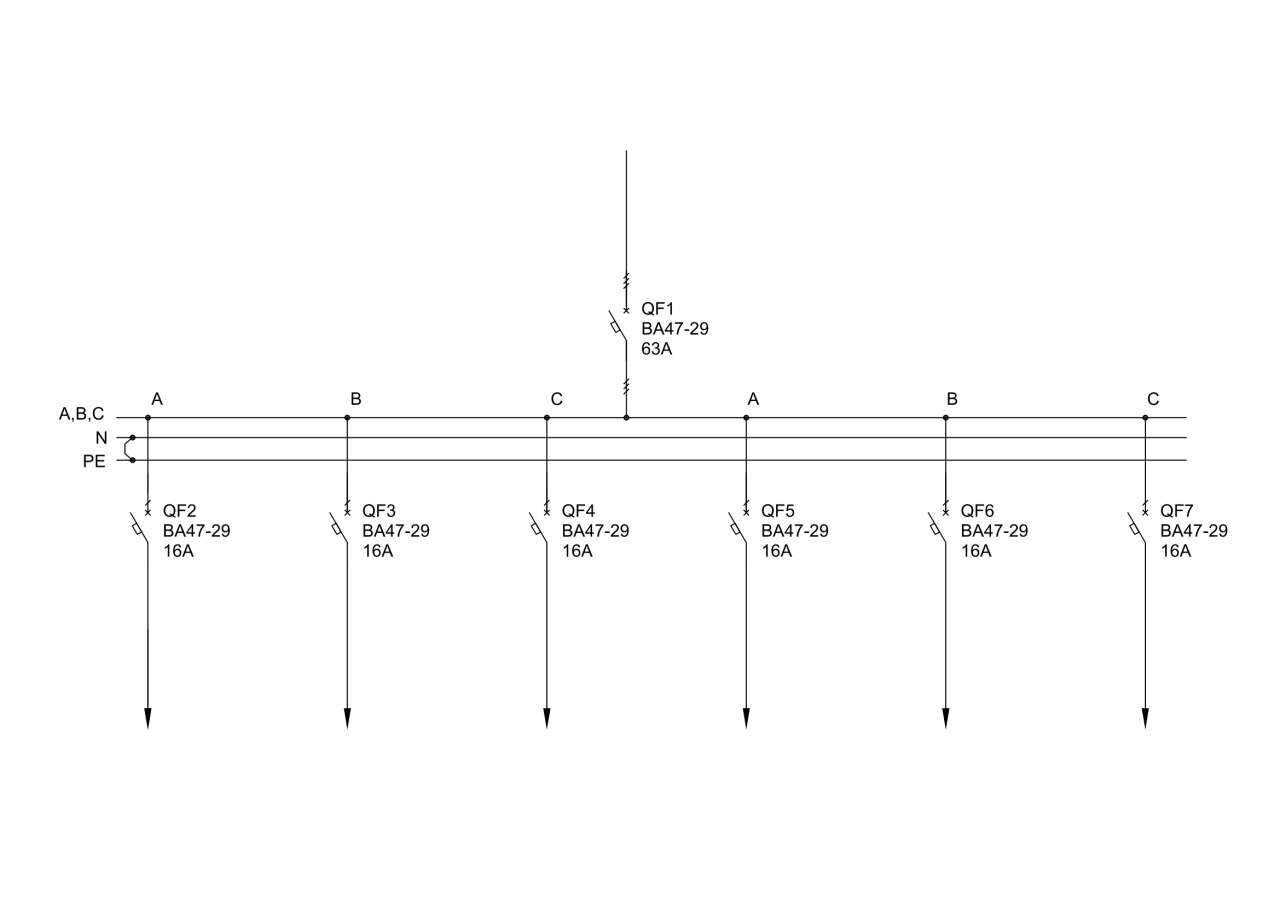

Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Характеристики
- class Малый распределительный щит с приборами
- Вид системы заземления TN-C, TN-S
- Высота 265
- Глубина 120
- Защита Модульный автомат. выключатель/УЗО
- Кол-во полюсов вводного-главного выкл 3
- Количество отводящих групп 6
- Количество световых групп 6
- Количество фаз 3
- Материал корпуса Сталь
- Модель или исполнение Навесной
- Номин отключ способность авт выкл групповых цепей 4.5
- Номин отключ способность вводного авт выкл 4.5
- Номин раб напряжение 380/220
- Номин ток аппаратов групповых цепей 16
- Номин ток вводного - главного выключателя 63
- Номин ток щитка 63
- Номин частота 50
- Общ количество групп 7
- С прозрачной крышкой Нет
- Степень защиты - IP IP31
- Тип электр соединений функцион блоков FFX
- Ширина 310
В наличии на складе: Ожидается поступление
0р.
- Ожидается поступление
- Код товара: NKU10-OSHV-06063016-01
- Артикул: NKU10-OSHV-06063016-01
