Щиток осветительный ОЩВ навесной с автоматическими выключателями 3p 1х63А 1p 12х25А IEK

NKU10-OSHV-12063025-01

Описание
Характеристики

Щиты осветительные серии ОЩВ предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 380/220В в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых оперативных включений и отключений. Доступ в щиток обеспечен со стороны фасада через дверцу. Ввод питающих и вывод отходящих линий осуществляется снизу и сверху. Исполнение щитов навесное.

Преимущества

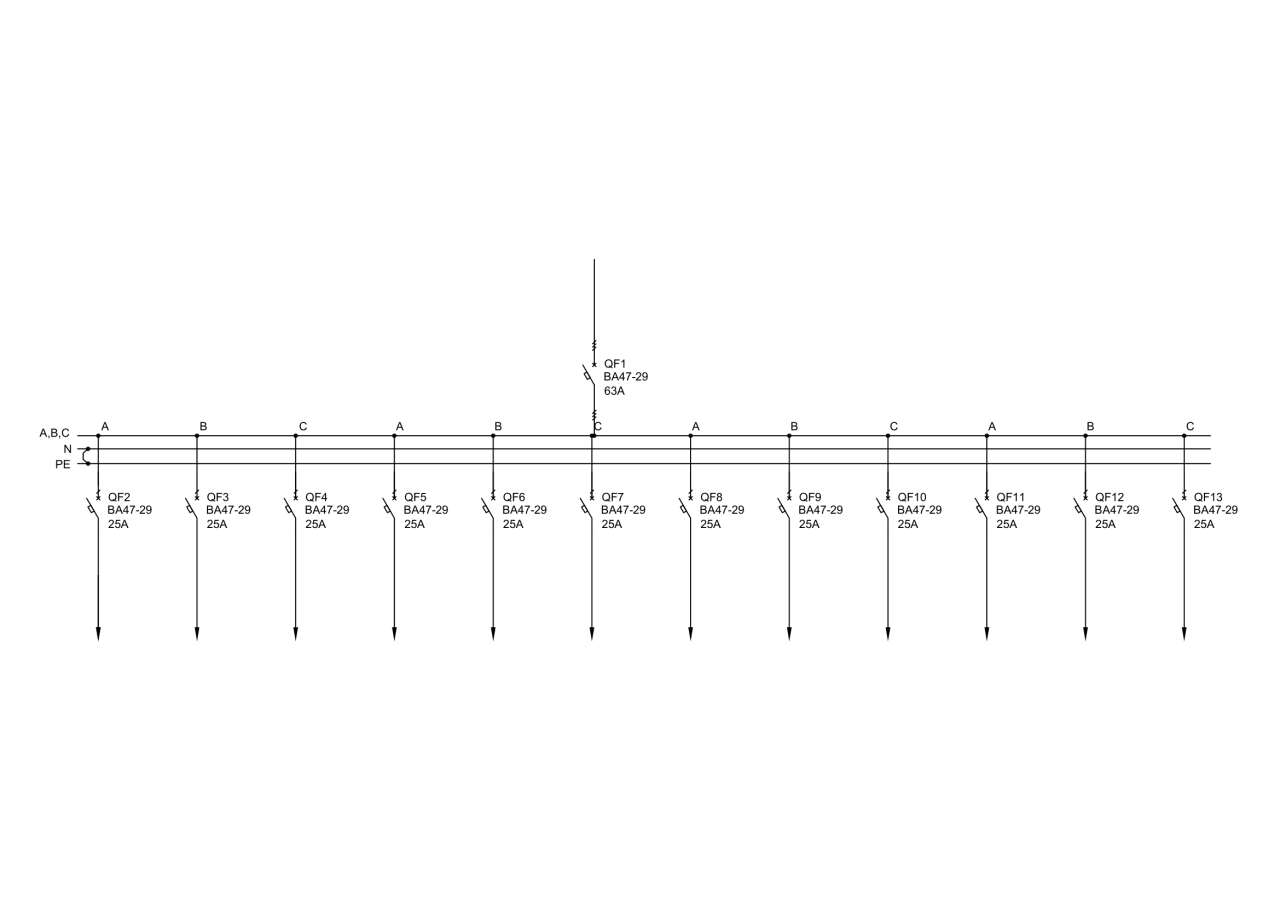

Решение ОЩВ, предлагаемое IEK Group, включает в себя принципиальную схему и спецификацию изделия с использованием продукции IEK Group.
Использование данного решения позволяет снизить затраты времени технических специалистов на проектирование и конструирование изделия.
Потребители, приобретя собранное изделие, решают следующие задачи: прием и распределение электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 380/220В в сетях с глухозаземленной нейтралью, защиту линий при перегрузках и коротких замыканиях, а также нечастых оперативных включений и отключений.

Документация

Характеристики

class Малый распределительный щит с приборами
Вид системы заземления TN-C, TN-S
Высота 265
Глубина 120
Защита Модульный автомат. выключатель/УЗО
Кол-во полюсов вводного-главного выкл 3
Количество отводящих групп 12
Количество световых групп 12
Количество фаз 3
Материал корпуса Сталь
Модель или исполнение Навесной
Номин отключ способность авт выкл групповых цепей 4.5
Номин отключ способность вводного авт выкл 4.5
Номин раб напряжение 380/220
Номин ток аппаратов групповых цепей 25
Номин ток вводного - главного выключателя 63
Номин ток щитка 63
Номин частота 50
Общ количество групп 13
С прозрачной крышкой Нет
Степень защиты - IP IP31
Тип электр соединений функцион блоков FFX
Ширина 440

В наличии на складе: Ожидается поступление

0р.

Ожидается поступление
Код товара: NKU10-OSHV-12063025-01
Артикул: NKU10-OSHV-12063025-01
