Щиток осветительный УОЩВ утопленный с автоматическими выключателями 3p 1х100А 1p 12х16А IEK
NKU10-UOSV-12100016-01
Щиты осветительные серии УОЩВ предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 380/220В в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых оперативных включений и отключений.
Доступ в щиток обеспечен со стороны фасада через дверцу. Ввод питающих и вывод отходящих линий осуществляется снизу и сверху. Исполнение щитов утопленное.
Преимущества
- Решение УОЩВ, предлагаемое IEK Group, включает в себя принципиальную схему и спецификацию изделия с использованием продукции IEK Group.
- Использование данного решения позволяет снизить затраты времени технических специалистов на проектирование и конструирование изделия.
- Потребители, приобретя собранное изделие, решают следующие задачи: прием и распределение электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 380/220В в сетях с глухозаземленной нейтралью, защиту линий при перегрузках и коротких замыканиях, а также нечастых оперативных включений и отключений.
Документация

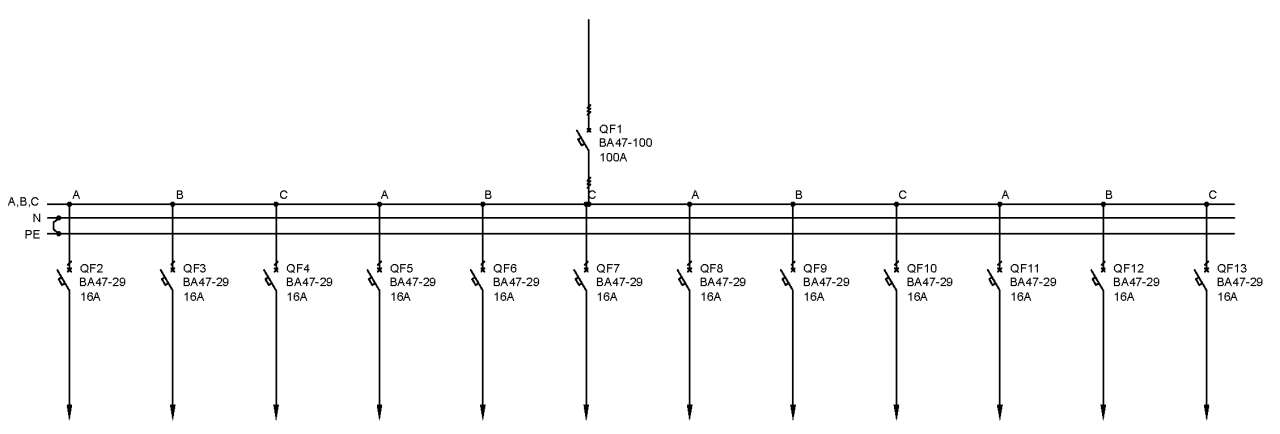

Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Характеристики
- class Малый распределительный щит с приборами
- Вид системы заземления TN-C, TN-S
- Высота 265
- Глубина 120
- Защита Модульный автомат. выключатель/УЗО
- Кол-во полюсов вводного-главного выкл 3
- Количество отводящих групп 12
- Количество световых групп 12
- Количество фаз 3
- Материал корпуса Сталь
- Модель или исполнение Встраиваемый (-ая)
- Номин отключ способность авт выкл групповых цепей 4.5
- Номин отключ способность вводного авт выкл 4.5
- Номин раб напряжение 380/220
- Номин ток аппаратов групповых цепей 16
- Номин ток вводного - главного выключателя 100
- Номин ток щитка 100
- Номин частота 50
- Общ количество групп 13
- С прозрачной крышкой Нет
- Степень защиты - IP IP31
- Тип электр соединений функцион блоков FFX
- Ширина 440
В наличии на складе: Ожидается поступление
0р.
- Ожидается поступление
- Код товара: NKU10-UOSV-12100016-01
- Артикул: NKU10-UOSV-12100016-01
